TMB1LTX 全新原装板卡12路高速任意业务汇聚波长转换板

发布于:2022-07-26 ⋅ 阅读:(630) ⋅ 点赞:(0)

功能概述

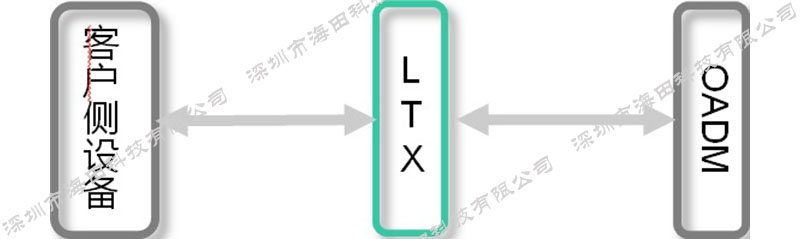

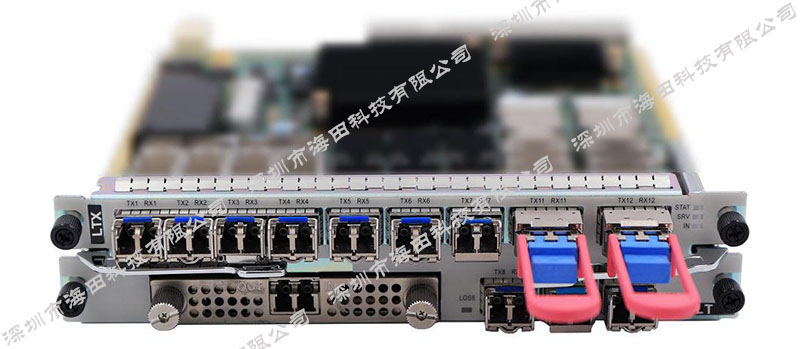

OptiX OSN 1800的LTX单板是光波长转换类单板。在相干系统中,单板将客户侧接收的光信号映射为1路OTU4信号,并将OTU4信号与符合ITU-T标准的WDM波长的光信号进行相互转换。

TMB1LTX 全新原装板卡12路高速任意业务汇聚波长转换板



业务(OUT)模式

 工作模式/映射路径

100G线路:

FE/GE/10GE LAN/10GE WAN/STM-64/OC-192/OTU2/OTU2e/FC1200/FC800/FICON 8G/FICON 10G/Infiniband 5G/Infiniband 10G/Infiniband 2.5G/FC1600/FC3200/25GE/40GE/50GE/OTU4/100GE<-> 1 x OTU4

说明:

  1. TMB1LTX单板的OTU模式包括“普通模式”和“线灰模式”。
  2. 在线灰模式下,LTX单板的IN/OUT接口不能使用,TX12/RX12作为线路接口使用,可接入线路侧灰光。

业务(RGE)模式

 工作模式/映射路径

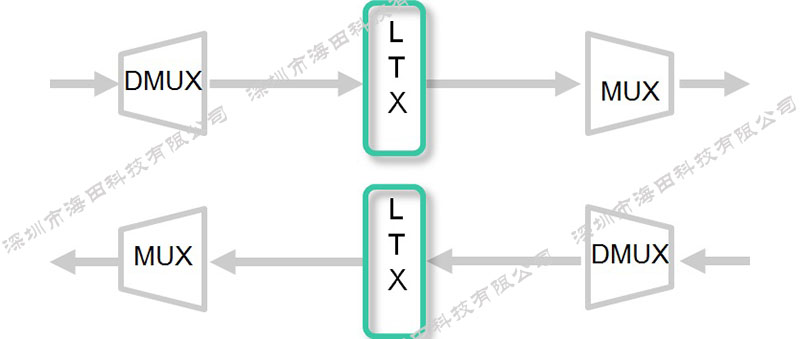

100G中继:1 x OTU4     <—>    1 x OTU4

说明:LTX单板模需设置为电中继模式。

功能描述(OTU模式)

ALS支持

PRBS支持

FEC

  1. 客户侧:RSFEC (25GE/50GE/100GE/FC3200)/FEC (OTU4)/FEC、AFEC(OTU2/OTU2e)
  2. 波分侧:SDFEC2

带外DCN支持

LPT支持

保护:板内1+1保护/客户侧1+1保护

物理层时钟:支持

IEEE 1588v2支持 (10GE/25GE/50GE/100GE)

G.8 275.1 (ITU-T) /ITU-T G.8273.2支持(10GE/25GE/50GE/100GE)

测试帧:支持

时延测量:支持

客户端业务加密:支持

环回:支持

LS支持

RTU

  1. 100G QSFP端口使能OSN1800客户端口RTU
  2. 40G/50G QSFP客户侧端口使能RTU
  3. 10G SFP端口使能OSN1800客户端口RTU
  4. 25G SFP客户侧端口使能RTU

光模块/客户侧模块

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-10km

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-10km

eSFP-1.25G-TX1490/RX1310nm(BIDI)-SMF-40km

eSFP-1.25G-TX1310/RX1490nm(BIDI)-SMF-40km

SFP+ -6.144G-850nm-MMF-0.12km-I

SFP+ -6.144G-1310nm-SMF-10km-I

SFP+ -8.5G~10.5G-850nm-MMF-0.3km

SFP+ -10G(10GE,LR/LW)-1310nm-SMF-10km

SFP+ -GE(LX)/10GE(LR/LW)-1310nm-SMF-10km

SFP+ -10G-1550nm-SMF-40km

SFP+ -10G(10GE,ZR/ZW)-1550nm-SMF-80km

SFP+ -10G(with CDR)-1550nm-SMF-80km

SFP+ -10G-(1529.17nm~1560.61nm)(DWDM,100GHz)-SMF-40km

SFP+ -10G(with CDR)-(1529.55nm~1560.61nm)(DWDM,100GHz,Tunable)-SMF-40km

SFP+ -8.5G~11.1G-(1552.93nm~1560.2nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G~11.1G-(1544.92nm~1552.12nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G~11.1G-(1537nm~1544.13nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -8.5G~11.1G-(1529.16nm~1536.22nm)(DWDM, 100GHz, Tunable)-SMF-40km

SFP+ -10G-(1529.17nm~1560.61nm)(DWDM,50GHz,Tunable)-SMF-40km

SFP28-28.05G-1310nm-SMF-10km

SFP28-28.05G-850nm-MMF-0.1km

SFP28-25G-850nm-LC-MMF-0.1km

SFP28-25G-1310nm-10km-SM-I

QSFP28-56.1G~112.2G(4x14/28G,Multrate)-850nm(SW4)-MPO-MMF-0.1km

QSFP+ -40G(4x10G)-850nm(SR4)-MPO-MMF-0.3km

QSFP+ -40G(4x10G)-1271nm~1331nm(CWDM,LR4)-SMF-10km

QSFP+ -40G(4x10G)-1310nm(PSM4)-MPO-SMF-10km

QSFP28-50G-1311nm-双纤双向-10km-PAM4

QSFP28-100G(4x25G)-850nm(SR4)-MPO-MMF-0.1km

QSFP28-100G(4x25G)-1271~1331nm(CLR4)-SMF-2km

QSFP28-100G(4x25G/28G,Dualrate)-1295nm~1310nm(LR4)-SMF-10km

QSFP28-103.1G/111.8G(4x25G/4x28G,Dualrate)-1310nm(ER4 Lite)-SMF-30km

QSFP28-1295~1310nm-103.125&111.81Gb/s--2.9dBm-2.9dBm--20.9dBm-LC-SMF-40km

QSFP28-100G(4x25G)-1310nm(ER4)-SMF-40km

电接口模块-SFP-FE-自协商-100m-RJ45-I指标

SFP-1000Base-T-自协商-100m-RJ45-I

光模块/波分侧模块

C波段-可调波长-ePDM-QPSK(SDFEC2,SLH,T51)-100G CFP

C波段-可调波长-ePDM-QPSK(SDFEC2,wDCM,ULH,高功率,T61)-100G CFP

C波段-可调波长-ePDM-QPSK(SDFEC2,SLH,高功率,T51)-100G CFP

双槽位单板

OSN 1800 I紧凑型:

Slot 1、Slot 3

OSN 1800 II TP&1800 II 紧凑型&1800 II增强型&1800 II pro

Slot 1、Slot 3;Slot 3、Slot 5, Slot 2、Slot 4;Slot 4、Slot 6

OSN 1800 V

Slot 1、Slot 2;Slot 2、Slot 3, Slot 4、Slot 5;Slot 5、Slot 6Slot 6、Slot 7;Slot 8、Slot 9, Slot 9、Slot 10;Slot 11、Slot 12Slot 12、Slot 13;Slot 13、Slot 14Slot 19、Slot 8

OSN 1800 V pro

Slot 1、Slot 3;Slot 3、Slot 5, Slot 2、Slot 4;Slot 4、Slot 6Slot 7、Slot 9;Slot 9、Slot 11, Slot 11、Slot 13;Slot 8、Slot 10Slot 10、Slot 12;Slot 12、Slot 14

机械指标

工作模式

典型功耗(W

最大功耗(W

重量(KG

普通模式

108

117

1.35

中继模式

84

92

1.35
