NSA简介

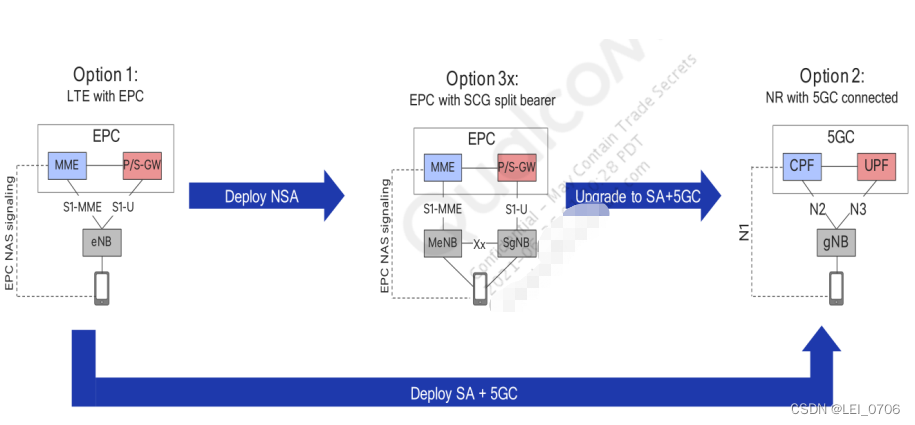

NSA(非独立组网),是运营商基于现有的LTE网络实现5G的快速部署,其中关键技术是双连接(EN-DC),即将4G基站作为主基站,传输信令,将5G基站作为扩展增强的数据传输通道,从而提高数据传输率,目前主要为Option 3x的部署方案(下图)。此时,LTE基站eNB是MN(Master Node),NR基站gNB是SN(Secondary Node),LTE小区为MCG(Master Cell Group) ,NR小区为SCG(Secondary Cell Group),信令走LTE侧,数据走NR或者LTE侧。
UE注册流程

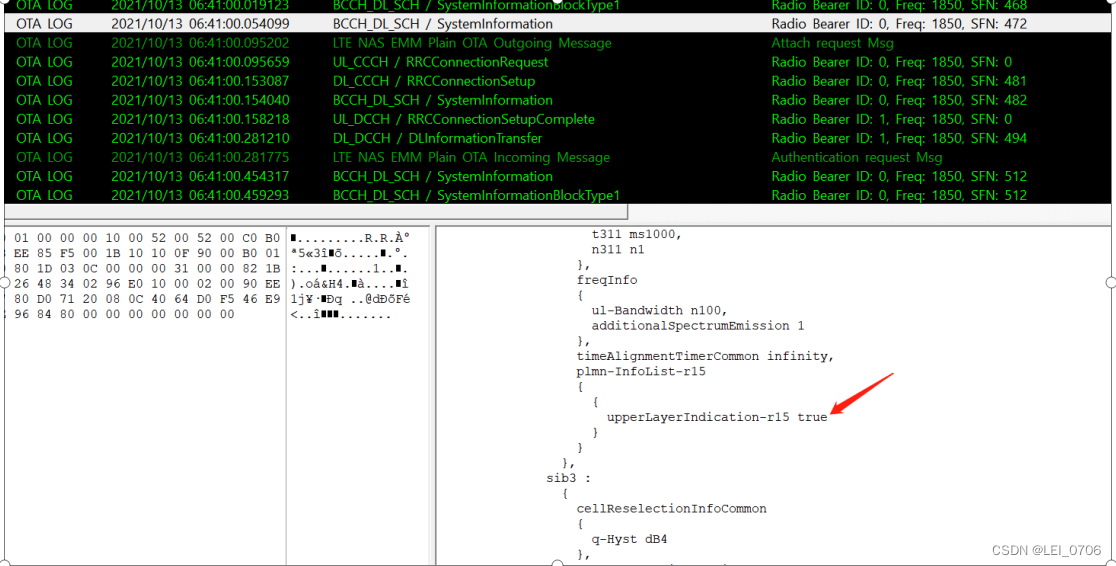

1.LTE SIB2消息支持R15(终端注册到LTE锚点小区):

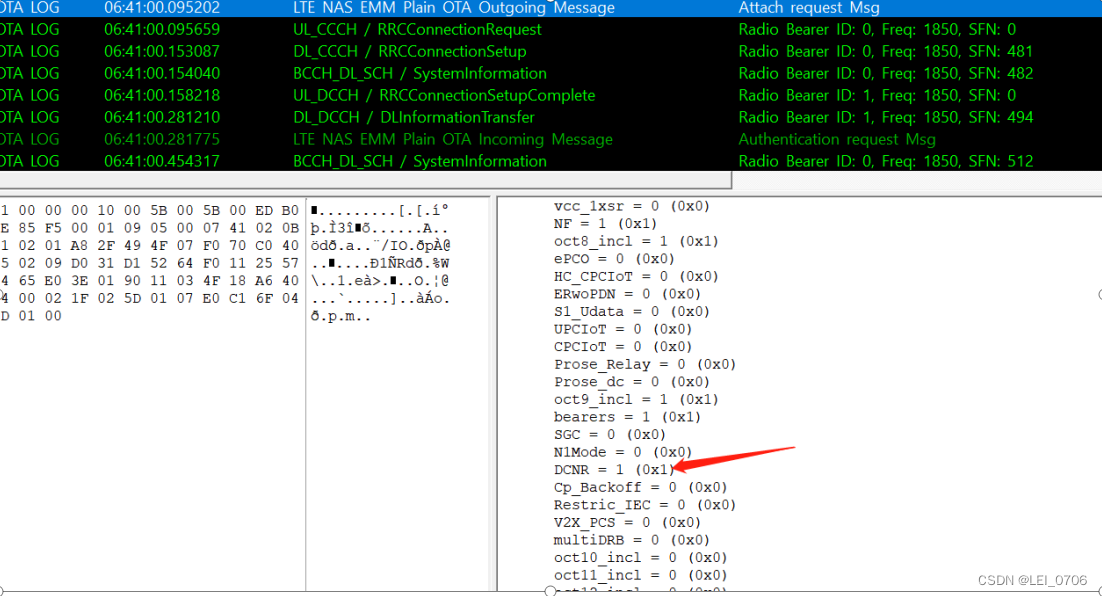

2.终端LTE ATTACH请求中支持DCNR:

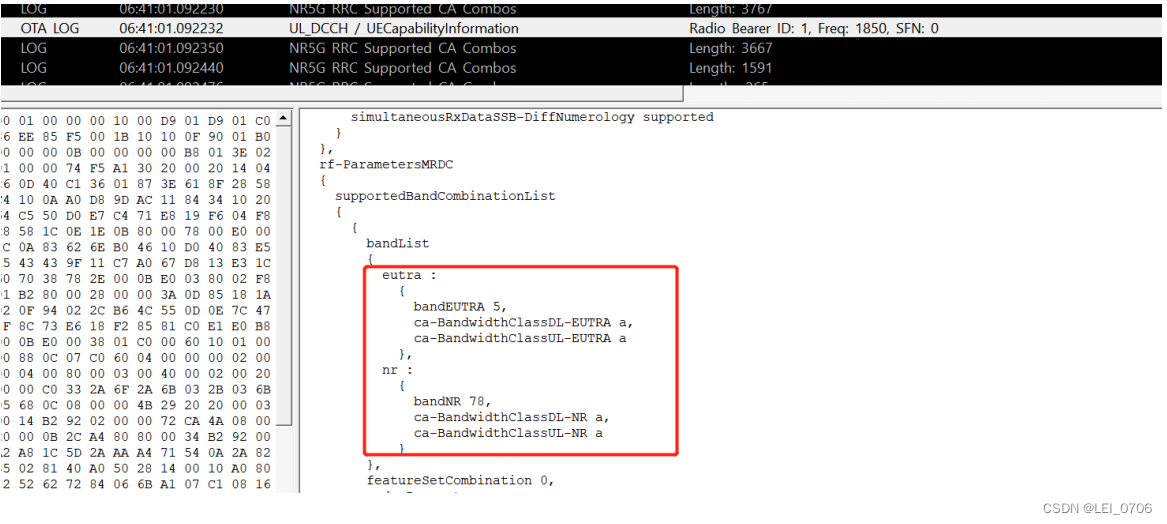

3.LTE Cap支持EN-DC组合:

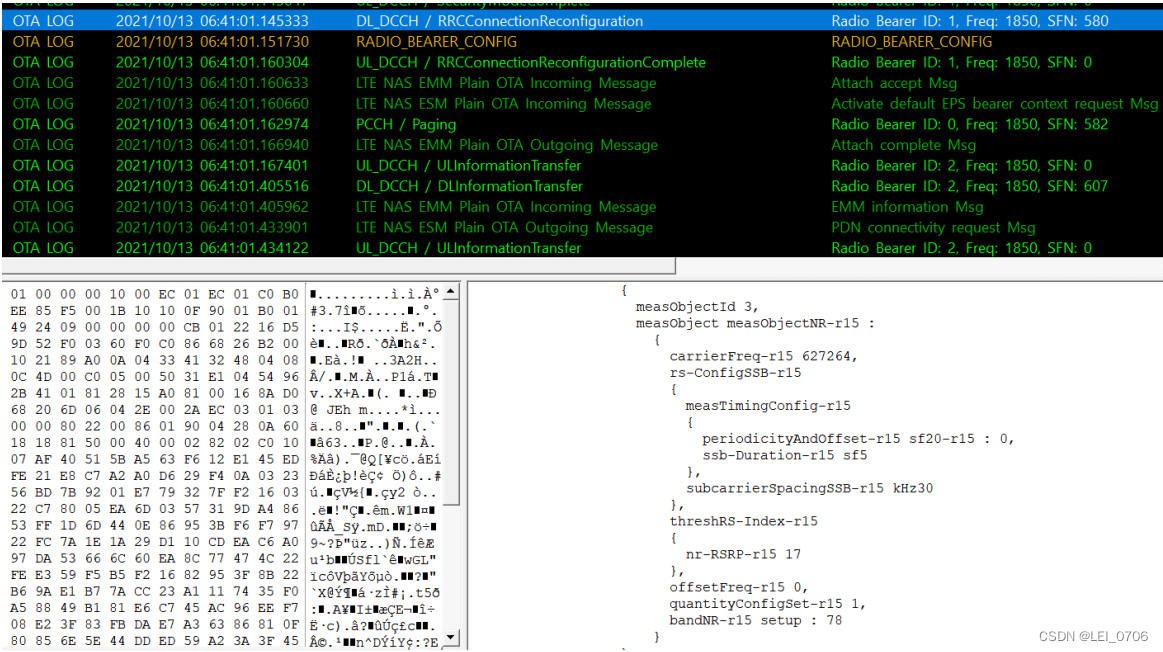

4.网络通过LTE RECONFIG下发测量控制:

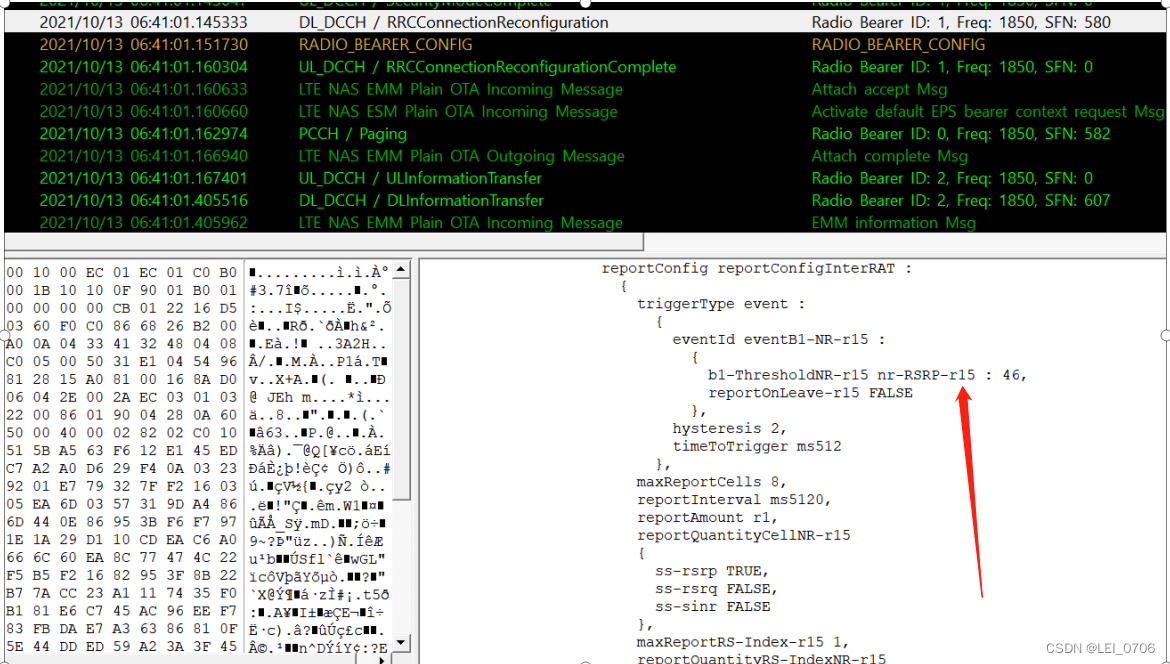

5.事件配置的类型为B1,规则如下(即RSRP >-110dbm):

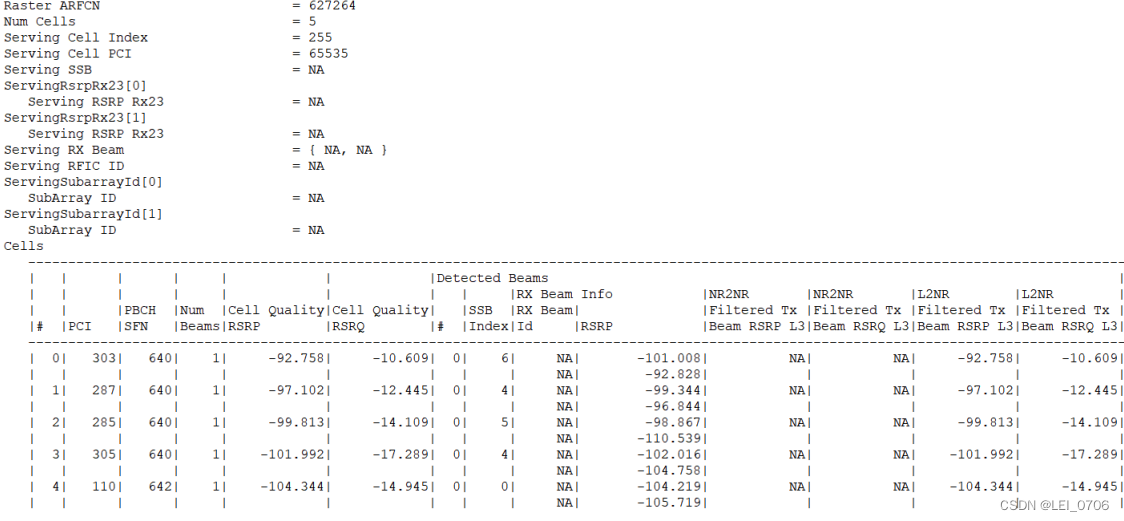

6.终端进行该NR邻区测量,结果如下列表:

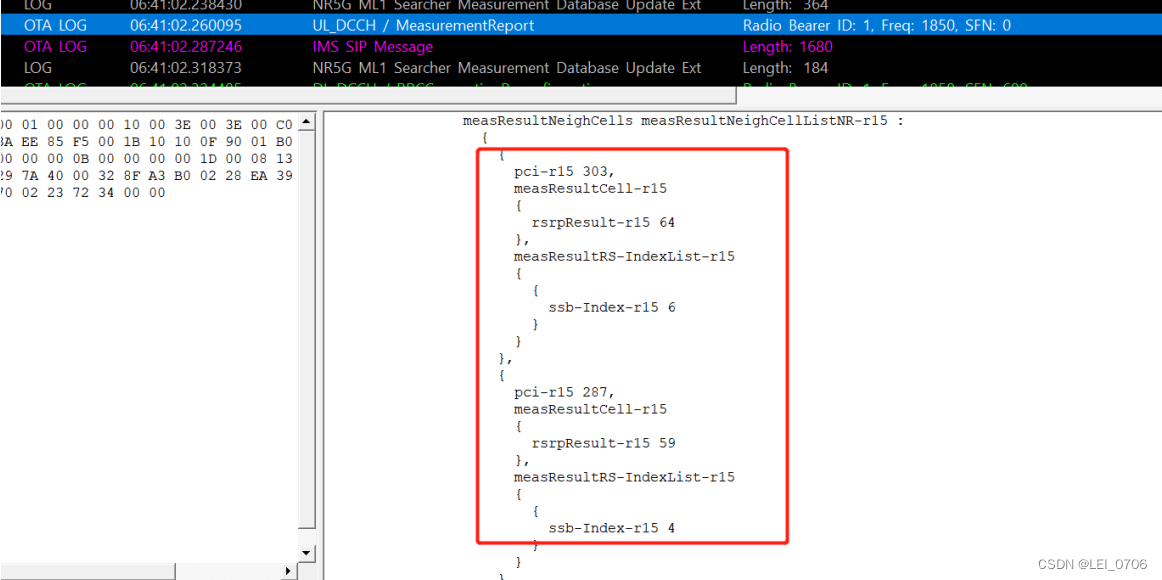

7.上报满足条件的NR邻区:

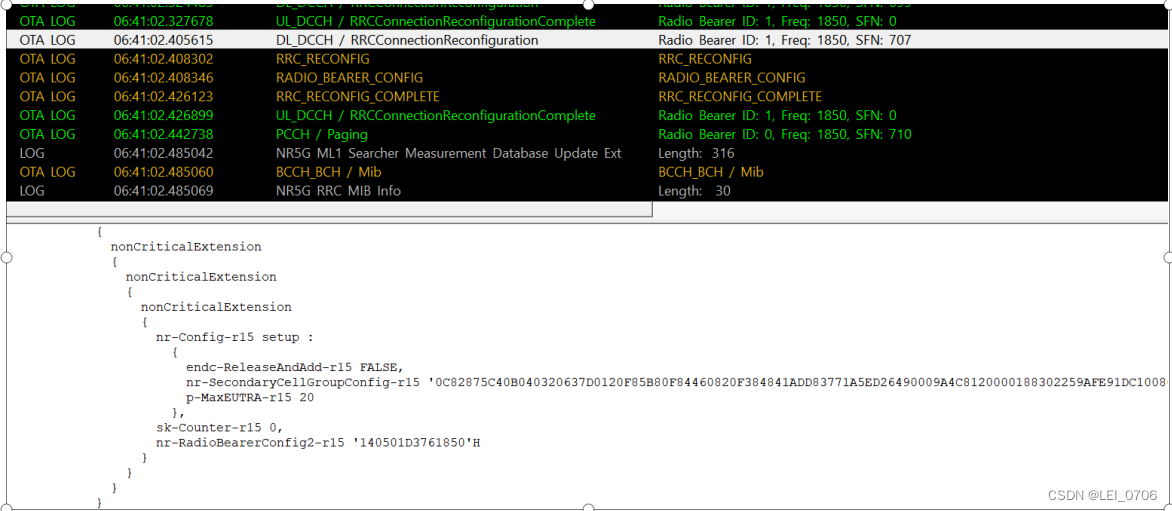

8.网络通过LTE RECONFIG添加NR小区:

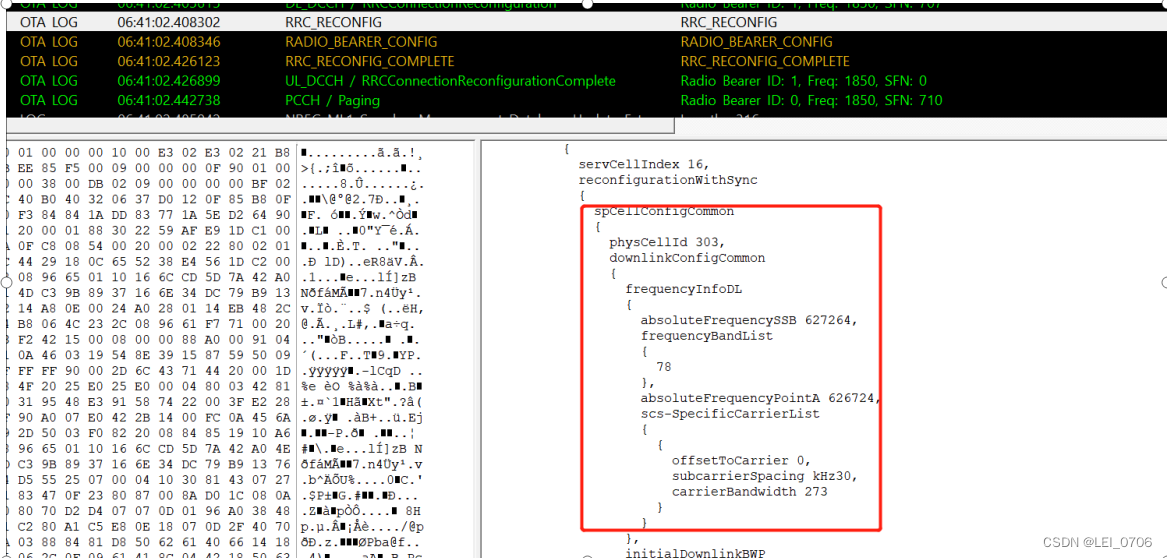

9.NR的小区信息如下等等:

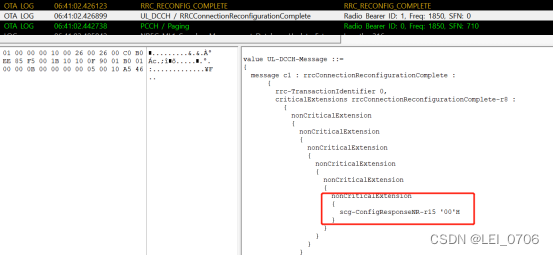

10.SCG添加完成,ENDC连接成功:
