库的创建
创建一个新的库，用于存储我们绘制的版图。

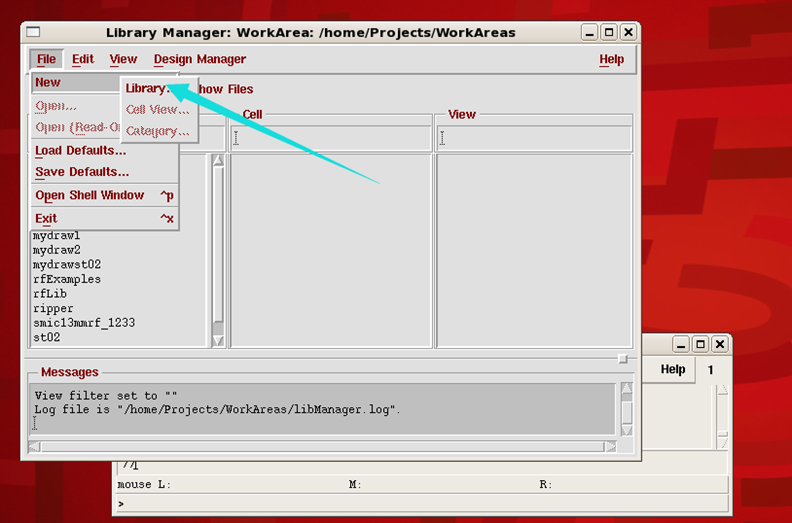

选择File->New->Library。

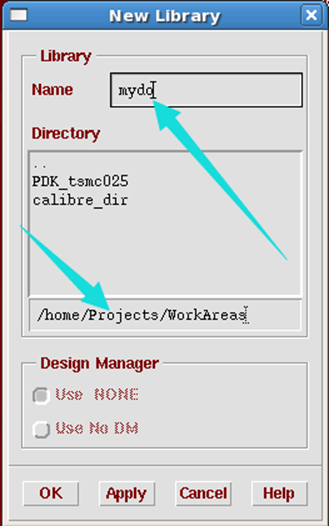

在Name处设置库的名字，在Directory处选择库存储的路径，点击OK

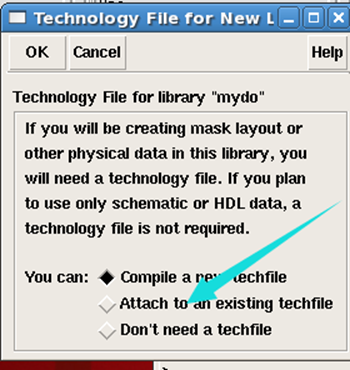

在弹出的对话框中一般选择第一个、第二个，不选择第三个，如果选择第三个在后续的规则验证时会出错，这里选择第二个关联已存在的工艺库文件，关联工艺库文件是为了设计时的工艺与对应工艺库工艺一致。

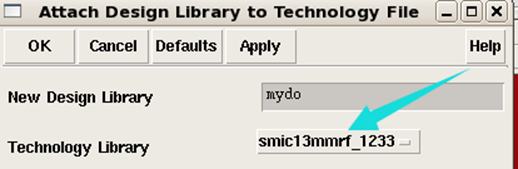

打开选择工艺库文件，这里以smic13mmrf_1233工艺库为例。
—————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
单元的创建

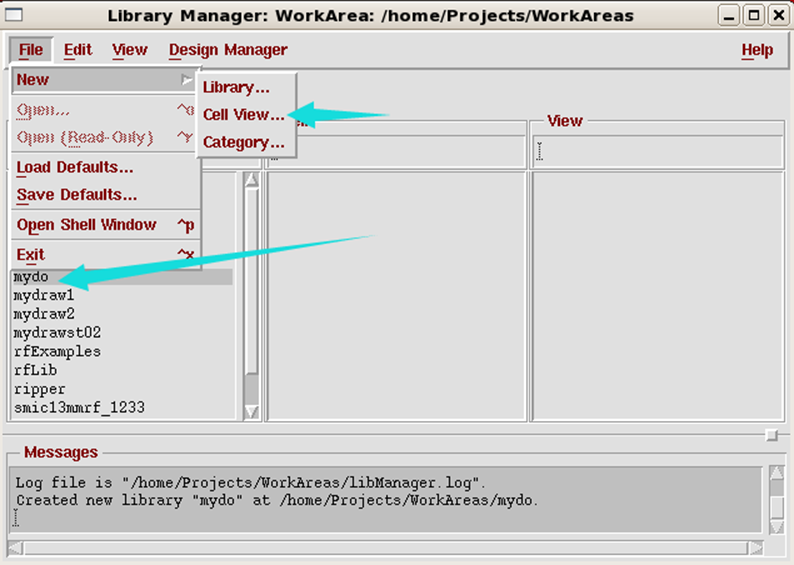

首先选中新创建的库，再选择File->New->Cell View。

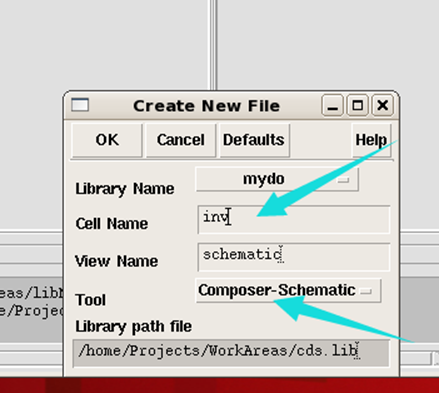

以反相器为例，在弹出的对话框中，将其命名为inv，Tool栏选择Composer-Schematic。

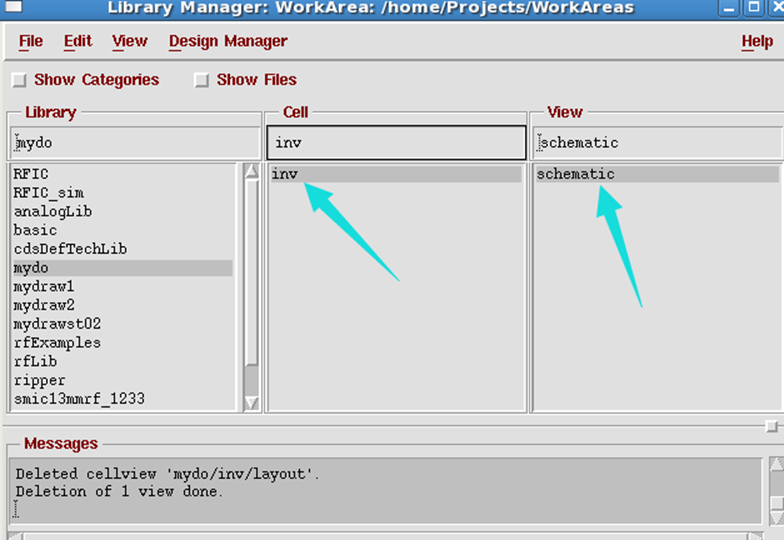

点击OK后，就生成了单元和原理图。
————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
