配置远端LDP会话

组网需求

如图1所示，LSRA、LSRC是IP/MPLS骨干网的PE设备。LSRA和LSRC上需要部署MPLS L2VPN业务来实现VPN站点的二层互联，因此LSRA和LSRC之间需要配置远端LDP会话来实现VC标签交换。

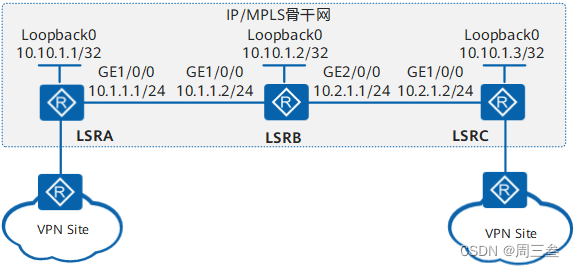

图1 配置远端LDP会话组网图

配置思路

若LSRA和LSRC直连，在LSR上配置本地LDP会话不仅建立LDP LSP来承载业务，还可以实现VC标签的交换，而本例中因为LSRA和LSRC非直连，所以必须配置远端LDP会话。采用如下配置思路：

在LSR上配置OSPF，实现骨干网的IP连通性。
在LSRA和LSRC上配置远端LDP会话，实现VC标签的交换。

操作步骤

配置各接口的IP地址

# 配置LSRA。LSRB、LSRC的配置与LSRA类似，不再赘述。

<Huawei> system-view
[Huawei] sysname LSRA
[LSRA] interface loopback 0
[LSRA-LoopBack0] ip address 10.10.1.1 32
[LSRA-LoopBack0] quit
[LSRA] interface gigabitethernet 1/0/0
[LSRA-GigabitEthernet1/0/0] ip address 10.1.1.1 24
[LSRA-GigabitEthernet1/0/0] quit

配置OSPF协议发布各节点接口所连网段和LSR ID的主机路由

# 配置LSRA。LSRB、LSRC的配置与LSRA类似，不再赘述。

[LSRA] ospf 1
[LSRA-ospf-1] area 0
[LSRA-ospf-1-area-0.0.0.0] network 10.10.1.1 0.0.0.0
[LSRA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
[LSRA-ospf-1-area-0.0.0.0] quit
[LSRA-ospf-1] quit

在LSRA和LSRC上配置全局的MPLS和MPLS LDP能力

# 配置LSRA。

[LSRA] mpls lsr-id 10.10.1.1
[LSRA] mpls
[LSRA-mpls] quit
[LSRA] mpls ldp
[LSRA-mpls-ldp] quit

# 配置LSRC。

[LSRC] mpls lsr-id 10.10.1.3
[LSRC] mpls
[LSRC-mpls] quit
[LSRC] mpls ldp
[LSRC-mpls-ldp] quit

在远端LDP会话两端LSR上指定远端对等体及IP地址

# 配置LSRA。

[LSRA] mpls ldp remote-peer lsrc
[LSRA-mpls-ldp-remote-lsrc] remote-ip 10.10.1.3
[LSRA-mpls-ldp-remote-lsrc] quit

# 配置LSRC。

[LSRC] mpls ldp remote-peer lsra
[LSRC-mpls-ldp-remote-lsra] remote-ip 10.10.1.1
[LSRC-mpls-ldp-remote-lsra] quit

验证配置结果

# 配置完成后，在节点上执行display mpls ldp session命令，可以看到LSRA和LSRC之间的远端LDP会话状态为“Operational”。

以LSRA的显示为例：

[LSRA] display mpls ldp session

 LDP Session(s) in Public Network
 Codes: LAM(Label Advertisement Mode), SsnAge Unit(DDDD:HH:MM)
 A '*' before a session means the session is being deleted.
 ------------------------------------------------------------------------------
 PeerID             Status      LAM  SsnRole  SsnAge      KASent/Rcv
 ------------------------------------------------------------------------------
 10.10.1.3:0        Operational DU   Passive  0000:00:01   6/6
 ------------------------------------------------------------------------------
 TOTAL: 1 session(s) Found.

# 在远端LDP会话两端LSR上执行display mpls ldp remote-peer命令，可以看到LSR的远端对等体信息。

以LSRA的显示为例：

[LSRA] display mpls ldp remote-peer

                       LDP Remote Entity Information
 ------------------------------------------------------------------------------
 Remote Peer Name: lsrc
 Remote Peer IP    : 10.10.1.3              LDP ID        : 10.10.1.1:0
 Transport Address : 10.10.1.1              Entity Status : Active

 Configured Keepalive Hold Timer : 45 Sec
 Configured Keepalive Send Timer : ----
 Configured Hello Hold Timer     : 45 Sec
 Negotiated Hello Hold Timer     : ----
 Configured Hello Send Timer     : 15 Sec
 Configured Delay Timer          : 10 Sec
 Hello Packet sent/received      : 6347/6307
 Label Advertisement Mode        : Downstream Unsolicited
 Remote Peer Deletion Status     : No
 Auto-config                     : ---
 ------------------------------------------------------------------------------
 TOTAL: 1 Peer(s) Found.

配置文件

LSRA的配置文件

#
 sysname LSRA
#
mpls lsr-id 10.10.1.1
mpls
#
mpls ldp
#
mpls ldp remote-peer lsrc
 remote-ip 10.10.1.3
#
interface GigabitEthernet1/0/0
 ip address 10.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 10.10.1.1 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 10.10.1.1 0.0.0.0
  network 10.1.1.0 0.0.0.255
#
return

LSRB的配置文件

#
 sysname LSRB
#
interface GigabitEthernet1/0/0
 ip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet2/0/0
 ip address 10.2.1.1 255.255.255.0
#
interface LoopBack0
 ip address 10.10.1.2 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 10.10.1.2 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.2.1.0 0.0.0.255
#
return

LSRC的配置文件

#
 sysname LSRC
#
mpls lsr-id 10.10.1.3
mpls
#
mpls ldp
#
mpls ldp remote-peer lsra
 remote-ip 10.10.1.1
#
interface GigabitEthernet1/0/0
 ip address 10.2.1.2 255.255.255.0
#
interface LoopBack0
 ip address 10.10.1.3 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 10.10.1.3 0.0.0.0
  network 10.2.1.0 0.0.0.255
#
return
