第一章节 概念基础
一、入门
1. 计算机视觉 · 定义
按照一定的算法，让计算机获得类似于人类视觉的能力；
不仅仅“视”（看到），更重要的是实现“觉”（信息分析）
2. Marr 的视觉计算理论
计算机视觉工程的先驱者
3. 三个阶段
A. ， 将输入的原始图像进行处理，抽取图像中诸如角点、边缘、纹理、线条、边界等基本特征，这些特征的集合称为基元图(primitive sketch)；
B. 在以观测者为中心的坐标系中，由输入图像和基元图恢复场景可见部分的深度、法线方向、轮廓等，这些信息的包含了深度信息，但不是真正的物体三维表示，因此，称为二维半图(2.5 dimensional sketch)
C. 在以物体为中心的坐标系中，由输入图像、基元图、二维半图来恢复、表示和识别三维物体（综合运用，进入三维时代）
二、图像基础
1. 模拟图像
由实际图像“拍摄”出来的【像素图】，是对实际图像的模拟
此过程也可称为离散化

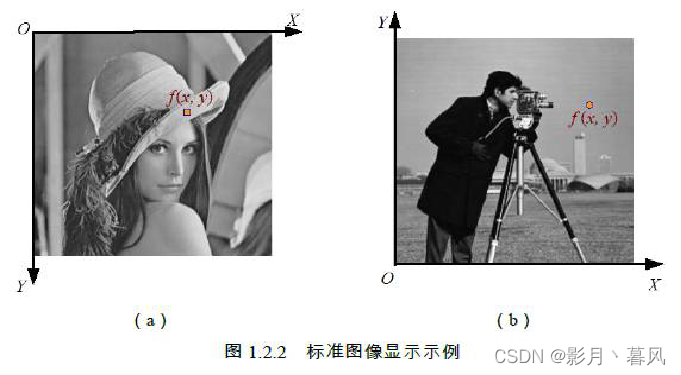

2. 计算机图像
原点方向或产生变化
3. 三原色
红绿蓝RBG（Matplotlib库导入顺序，而OpenCV库恰好反过来）

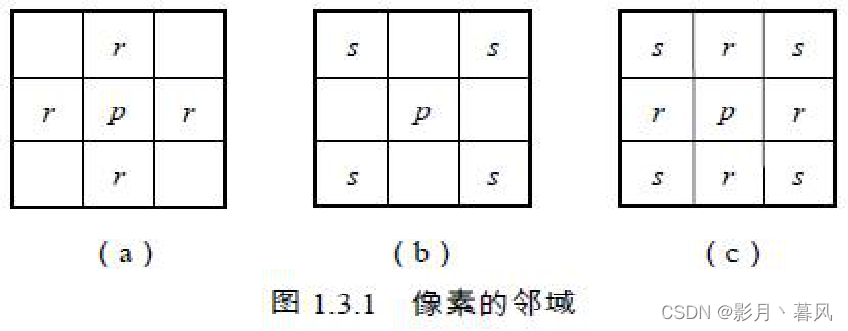

4. 像素邻域

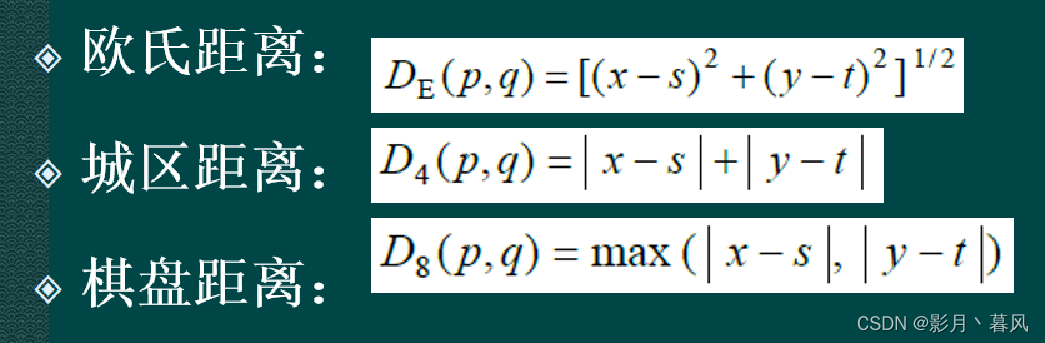

5. 像素距离
6. 部署Python环境，配置CV2和Matplotliv库
《关于我摸鱼一天后搞定PyCharm这件事》Python环境配置_影月丶暮风的博客-CSDN博客
7. 常见图像保存方式
float64 uint8 是两种常见的方式，二者之间可以相互转化
float范围在0~1 uint在0~255
OpenCV 图像导入测试
"""
显示图像（OpenCV）
"""
import cv2
# CV2是 BGR读入，显示也是BGR
# matplotlib是RBG显示，使用要记得反相
t1 = cv2.imread("HF.jpg", 1) # 读入图片（按照BGR格式）
# 处理形式写0是【灰度读取】，不写或写1 为【彩色读取】（图像地址不可是中文）
# cv2.namedWindow("Image_Test") # 创建窗口
cv2.imshow("Image_Test", t1) # 显示图像
if cv2.waitKey() == 27: # 等待摁下 esc键后销毁窗口
cv2.destroyAllWindows()
Matplotlab 与 CV2 的互动
"""
显示图像（matplotlib）
"""
# 导入模块
import cv2
import matplotlib.pyplot as plt
# 读取图像
T1 = cv2.imread("HF.jpg")
# 直接使用 Matplotlib 显示图像 （显示异常） cv导入为BGR顺序
plt.imshow(T1) # matplotlib是 RGB顺序
plt.show()
# 将颜色通道从 BGR 转换为 RGB
# T1 = T1[:, :, ::-1] # 方法一
T1 = cv2.cvtColor(T1, cv2.COLOR_BGR2RGB) # 方法二
# 使用 Matplotlib 显示图像
plt.imshow(T1)
plt.show()
8. 关于滤波核：越大越能去除噪点，但是会牺牲清晰度；越小越清晰，但是无法消除噪点
所以太大太小都不是好的，应该适中；另外，滤波核喜欢取得奇数个数的像素点.
第二章节 图像边缘与角点检测
一、图像文件结构
1. 位图
由像素构成，分为8 16 24bit三种位型，分别为256色 65536色 2^24色
来表示一个像素点，越高位数能表示的色彩也就越丰富，相应地会更占内存
A. BMP文件由文件头、位图信息头、颜色信息和图像数据四部分组成
文件头主要包含文件的大小、文件类型、图像数据偏离文件头的长度等信息；
位图信息头包含图象的尺寸信息、图像用几个比特数值来表示一个像素、图像是否
压缩、图像所用的颜色数等信息
颜色信息包含图像所用到的颜色表，显示图像时需用到这个颜色表来生成调色板，
但如果图像为真彩色呢？
图像数据表示图像的相应的像素值。
B. 图像的像素值在文件中的存放顺序为从左到右，从下到上
C. 文件存储图像的每一行像素值时，如果存储该行像素值所占的字节数为4 的倍数
则正常存储，否则，需要在后端补0 ，凑足4的倍数
D. JPGE和GIF 都是 有损压缩
jpge常见三种：标准型，渐进型，JPGE2000
（从上到下加载显示，从模糊到清晰显示，更好的压缩避免异常显示）
这是我老婆！
2. 图像预处理
A. 模糊化
用于消除噪声（白点）; 常见三种方法：均值滤波、中值滤波、高斯滤波
本质上都是取得一定区域的像素块，合成一个新的像素块来代替一块
均值滤波（取平均值）中值滤波（取中位数）高斯（加权平均值）
如果能预测噪点出现的位置，高斯滤波在对应区域削弱权值，达到消除效果
"""
图像模糊
"""
# 导入模块
import cv2
import matplotlib.pyplot as plt
# 设置正常显示正文和负号
import matplotlib as mpl
mpl.rcParams['font.sans-serif'] = ['SimHei'] # 正常显示中文
mpl.rcParams['axes.unicode_minus'] = False # 正常显示负号
# 均值模糊
img = cv2.imread("HF.jpg", 0) # 读取灰度图
dst = cv2.blur(
img, # 输入图像
(5, 5) # 内核大小
)
# 图像显示
plt.subplot(1, 2, 1)
plt.imshow(img, 'gray')
plt.title('noise')
plt.subplot(1, 2, 2)
plt.imshow(dst, 'gray')
plt.title('blur')
plt.show()
# 中值模糊
img = cv2.imread("HF.jpg", 0) # 读取灰度图
dst = cv2.medianBlur(
img, # 输入图像
(5) # 内核大小
)
# 图像显示
plt.subplot(1, 2, 1)
plt.imshow(img, 'gray')
plt.title('noise')
plt.subplot(1, 2, 2)
plt.imshow(dst, 'gray')
plt.title('medianBlur')
plt.show()
# 高斯模糊代码
img = cv2.imread("HF.jpg", 0) # 读取灰度图
dst = cv2.GaussianBlur(
img, # 输入图像
(5, 5), # 内核大小
0 # 高斯核标准差
)
# 图像显示
plt.subplot(1, 2, 1)
plt.imshow(img, 'gray')
plt.title("noise")
plt.subplot(1, 2, 2)
plt.imshow(dst, 'gray')
plt.title("GaussianBlur")
plt.show()
B. 锐化
用于强化细节轮廓对比度，增强图像
强化图像≠强化数据，前者是为了图片质量优化，后者是给出更多的样本来训练神经网络
"""
图像锐化
"""
import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
import matplotlib as mpl
# 设置正常显示中文和负号
mpl.rcParams["font.sans-serif"] = ["SimHei"]
# 读取灰度图
moon = cv.imread("HF.jpg", 0)
moon_copy = np.copy(moon)
# print(moon.dtype)
moon_float = moon_copy.astype("float") # 修改图像类型
# print(moon_float.dtype)
# 计算梯度图
row, column = moon.shape
gradient = np.zeros((row, column))
for x in range(row - 1):
for y in range(column - 1):
gx = abs(moon_float[x + 1, y] - moon_float[x, y]) # 通过相邻像素相减计算图像梯度
gy = abs(moon_float[x, y + 1] - moon_float[x, y]) # 通过相邻像素相减计算图像梯度
gradient[x, y] = gx + gy
# 叠加灰度图与梯度图得到锐化图
sharp = moon_float + gradient
sharp = np.where(sharp < 0, 0, np.where(sharp > 255, 255, sharp)) # 将小于0的像素设置为0，将大于255的像素设置为255
# 修改图像类型
gradient = gradient.astype("uint8")
sharp = sharp.astype("uint8")
# 显示图像
plt.subplot(1, 3, 1)
plt.imshow(moon, "gray")
plt.title("灰度图")
plt.subplot(1, 3, 2)
plt.imshow(gradient, "gray")
plt.title("梯度图")
plt.subplot(1, 3, 3)
plt.imshow(sharp, "gray")
plt.title("锐化图")
plt.show()

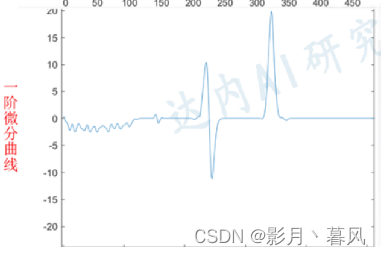

3. 边缘检测 · 以灰度为例 · 启示录
看一阶微分函数的激变点

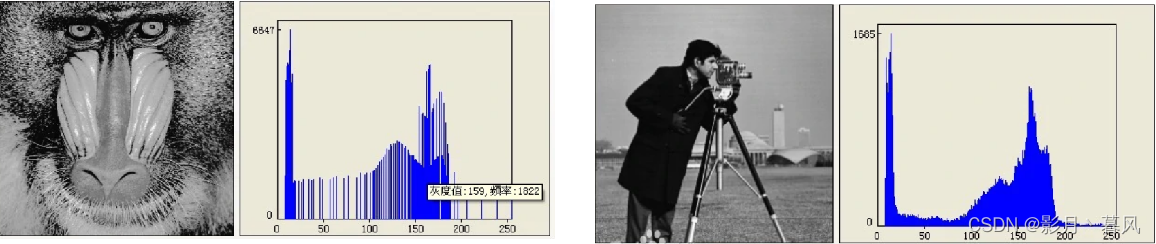

4.灰度直方图
横坐标：左深右浅，灰度 纵坐标：像素点个数
直方图均衡化：数量少 且 有一定横轴跨度 -----> 合成一个像素 （横向压缩）
数量多 且 横轴跨度窄 ----> 横轴拉长（横向扩张）

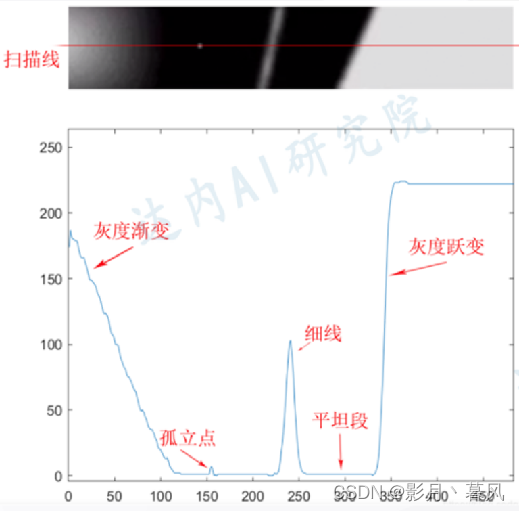

5. 边缘检测

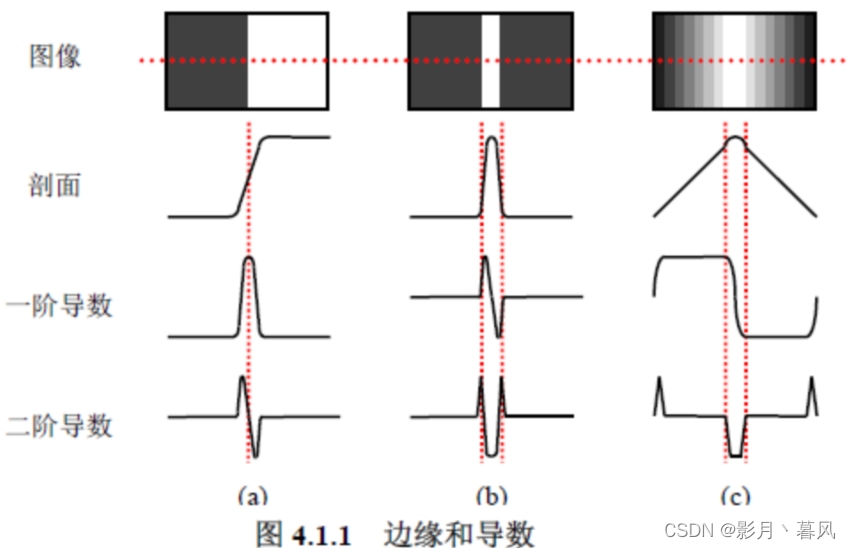

A. 边缘分析
黑色低，白色高，依照路径灰度变化形成函数，看一阶二阶导数情况
B. 一阶导数算子 （梯度算子）
罗伯特交叉算子（两个斜向），蒲瑞维特算子（水平纵向），索贝尔算子（加权水平纵向）
C. 二阶导数算子

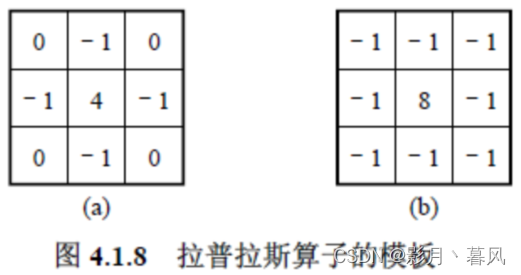

拉普拉斯算子（中间正数，周围一圈都是负数，总和=0），马尔算子（预处理）
6. 边缘闭合
像素连接，有相似性，认为边界是连在一起的（看梯度幅度，梯度方向，变化不大的）
A. 模板 非最大消除
四个方向：横向 纵向 主对角向 副对角向
B. 插值 非最大消除
？
C. Canny 边缘检测 双阈值算法
去噪、计算梯度幅度方向、非极大值抑制、双阈值(滞后阈值)算法确定边缘

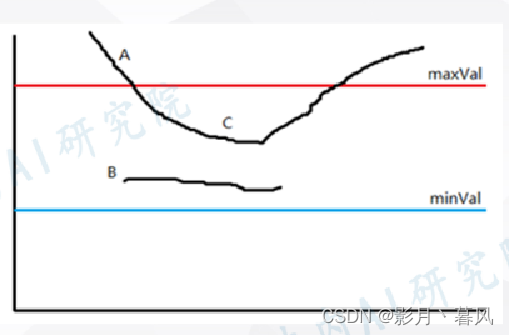

部署阈值max min
边缘从max上下来，在中间区域连续的，可以算作边缘（保留）
从max下来，直穿min线的，切除掉
边缘就没通过max的，直接去除
edges1 = cv2.Canny(img, 200, 300)
# 如果发现边缘很稀疏，那可以把200调小一点（更宽松的门槛）
# 如果发现到处都是边缘，那就把200变大一点（提高门槛）
D. 轮廓查找函数
cv2.findContours(contour,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
只能对 二值图像 进行轮廓查找

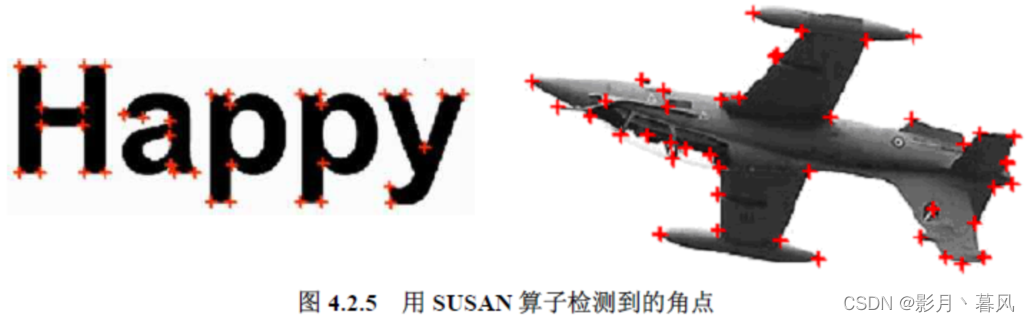

7. 角点检测
A. 什么是角点：物体轮廓方向改变的点
B. 核心思想

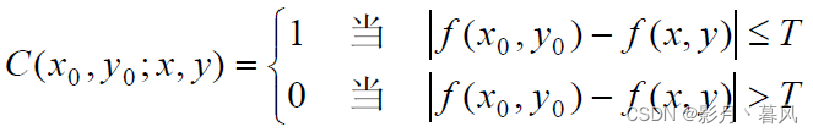

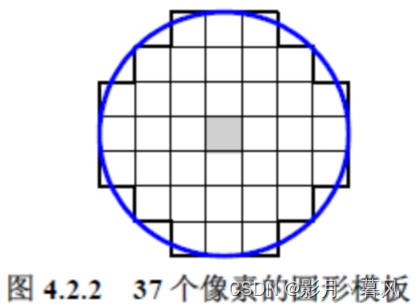

搞个圆形模板，每个像素的灰度值和核心的灰度值进行比
相似的标记为1，认为是边缘；反之标记为0，认为不是边缘
8. harris角点检测

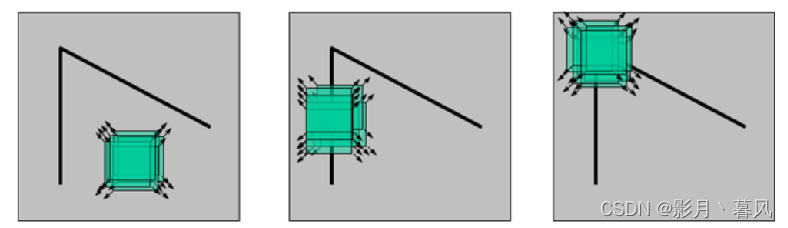

滑动窗口： 窗口内像素（灰度）变化情况为E
1 怎么动变化不大，说明在平面
2 在边缘线上变化不大，沿着边缘滑动，认为是边缘
3 无论往哪个方向走变化都大
二值轮廓查找
import cv2
img = cv2.imread('img/0402.jpg')
# 采用二值化方式处理图像，像素值在182-255之间为1， 小于182像素值的数据为0
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 182, 255, 0)
cv2.imshow('Gray', img_gray) # 灰度图效果
# 使用简易方式，获取全部轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cv2.imshow('Bin', thresh) # 二值化效果
# 传入的参数，图像，轮廓坐标，所有轮廓，轮廓颜色（红色）， 线宽
img = cv2.drawContours(img, contours, -1, (0, 0, 255), 2)
cv2.imshow('Contour', img) # 绘制轮廓效果
if cv2.waitKey(0) == 27:
cv2.destroyAllWindows()
Harris角点检测
import cv2
import numpy as np
img = cv2.imread('img/0403.jpg') # 读取图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 转化为灰度图
gray = np.float32(gray) # 检测角点必须保证图像为浮点数据类型
# gray:输入的浮点灰度图
# 2: 检测中考虑的领域大小
# 3：sobel求导中使用的窗口大小 3*3
# 0.04: Harris 角点检测方程中的自由参数，取值参数为[0.04, 0.04]
dst = cv2.cornerHarris(gray, 2, 3, 0.04) # 这里是设定一个阈值 当大于这个阈值分数的都可以判定为角点
img[dst > 0.01 * dst.max()] = [0, 0, 255] # [0, 0, 255]红色
cv2.imshow('dst', img)
if cv2.waitKey(0) & 0xff == 27:
cv2.destroyAllWindows()
Canny边缘检测
import cv2
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei'] # 画图文字使用黑体字显示（显示中文，默认不支持中文）
t1 = cv2.imread('img/0401.jpg') # 读取图片
t1 = cv2.cvtColor(t1, cv2.COLOR_BGR2RGB) # 转换通道
t2 = cv2.Canny(t1, 200, 300) # 使用Canny算法，滞后阈值分别设定为200,300
# 如果发现边缘很稀疏，那可以把200调小一点
# 如果发现到处都是边缘，那就把200变大一点
plt.subplot(121) # 绘制第一张子图，总共为1行2列
plt.title('原始图')
plt.imshow(t1)
# 去除图片的坐标尺
plt.xticks([])
plt.yticks([])
plt.subplot(122) # 绘制第2张子图，总共为1行2列
plt.title('轮廓处理1')
plt.imshow(t2, cmap='gray')
plt.xticks([])
plt.yticks([])
# 显示图像效果
plt.show()
第三章节
一、基本图形绘制
1. 直线 矩形+多边形 圆形+椭圆
2. ASRC - 代码示例
import cv2
import numpy as np
# t1 = cv2.imread("Test_1/HF.jpg", 1)
t1 = np.zeros((512, 1024, 3), np.int8) # 原点在左上角
# 直线 目标图像 起点 终点 颜色BGR 粗细
# cv2.line(t1, (0, 0), (256, 256), (0, 0, 256), 5)
# 矩形 目标图像 起点 终点 颜色 粗细
# cv2.rectangle(t1, (10, 10), (128, 128), (0, 0, 255), 3)
# 圆形 目标 圆心 半径 颜色 填充模式-1 正数表示粗细
# cv2.circle(t1, (256, 256), 100, (0, 0, 255), 10)
# 椭圆 图形 圆心 长短轴（从圆心到边） 顺时针旋转角度 开始角度 结束角度 颜色 填充模式
# cv2.ellipse(t1, (256, 256), (256, 128), 10, 0, 360, (0, 0, 255), -1)
# 多边形 部署结点Array 图形 结点集 是否闭合 颜色 粗细
# idx = np.array([[50, 50], [400, 100], [462, 462], [100, 400]], np.int64)
# cv2.polylines(t1, [idx], True, (0, 0, 255), 3)
# 文字 字体部署 目标图像 文字内容 文本框左下角坐标 文本字体 文字大小 文字颜色 文字粗细 文字线形
font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(t1, "Teloy_SXH", (10, 300), font, 4, (255, 255, 255), 3, cv2.LINE_AA)
cv2.imshow("Image_Test", t1) # 显示图像
if cv2.waitKey() == 27: # 等待摁下 esc键后销毁窗口
cv2.destroyAllWindows()
二、几何变换
0. 齐次坐标
为了统一旋转和平移的操作，减少运算量，给二维平面部署的时候，新增一个参数
平移加法，旋转乘法，转化为【矩阵运算】的过程，实现坐标转换
二维齐次坐标 ( x , y , h )
说明：xy点对应的是三维空间的一条直线，h=0表示无穷远点
h下降，图片放大
A. 平移变换
B. 旋转变换
C. 放缩变换

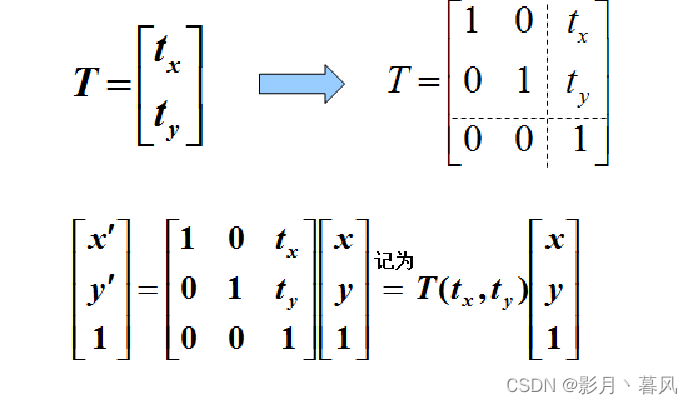

1. 平移
X = x + t1 Y = y + t2

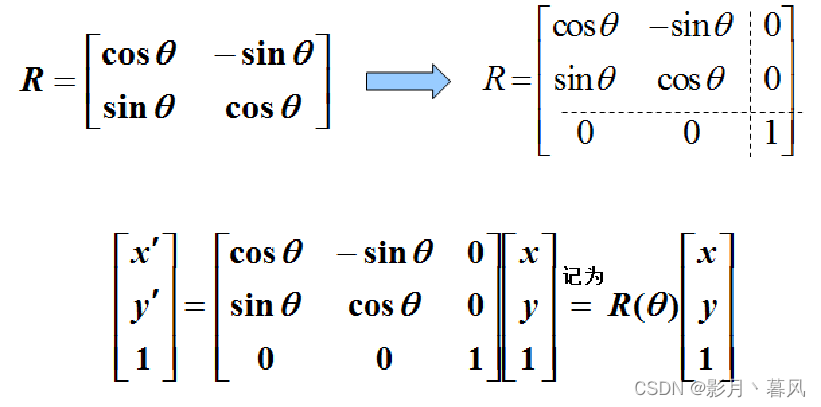

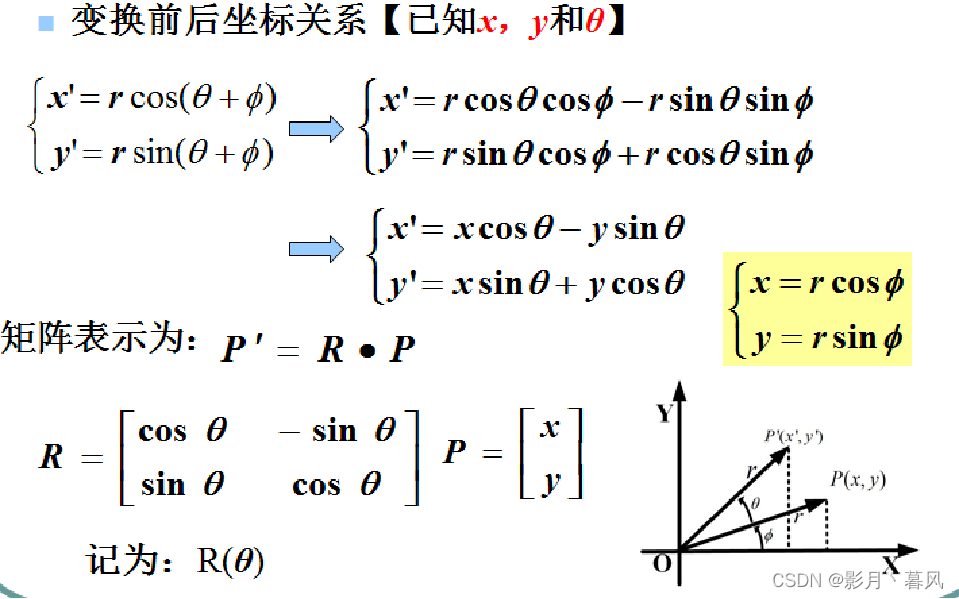

2. 旋转
注意绕着哪个点，【原点】【图像中心点】；逆时针为正向变换

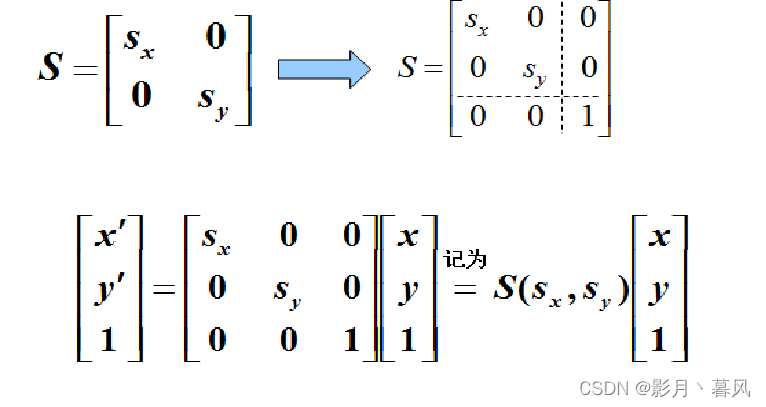

3. 放缩

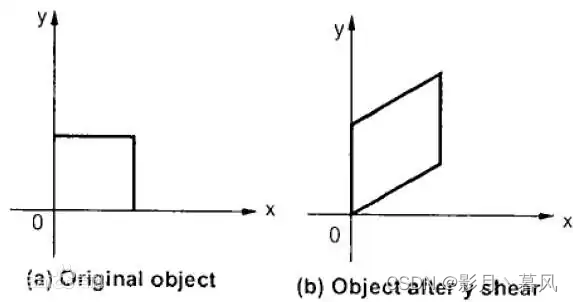

4. （错切）
y不变，x = x + t * y （反之亦然）；图形从正方形横向拉伸成平行四边形
5. 综合变换

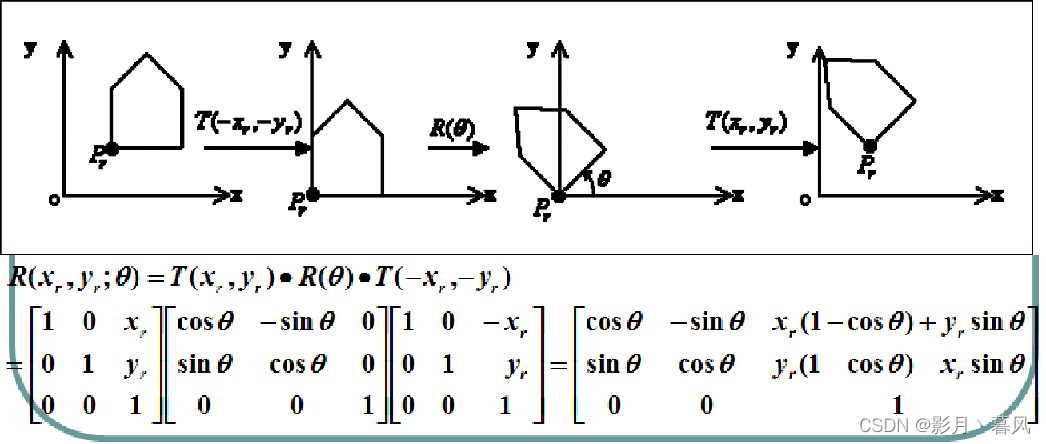

先移动到坐标原点，旋转后再移动回去；其中，矩阵运算从右边到左边
so 三个矩阵分别实现：【移动 +x +y】【逆时针旋转θ】【移动 -x -y】
6. OpenCV 实现
import cv2
import matplotlib.pyplot as plt
import numpy as np
t1 = cv2.imread("Test_1\HF.jpg") # 640 * 640
T1 = cv2.cvtColor(t1, cv2.COLOR_BGR2RGB) # 颜色转化
plt.imshow(T1)
plt.show() # 获得带坐标的独立窗口
# 缩放测试
# t2 = cv2.resize(t1, (100, 100)) # 精准放缩 图片对象 宽度高度
t2 = cv2.resize(t1, None, fx=0.5, fy=0.5) # 比例放缩
T2 = cv2.cvtColor(t2, cv2.COLOR_BGR2RGB) # 颜色转化
plt.imshow(T2)
plt.show() # 获得带坐标的独立窗口
# 平移测试
M = np.float64([[1, 0, 100], [0, 1, 500]]) # 3*3 矩阵 没写的最后一行填写 0 0 1
t3 = cv2.warpAffine(t2, M, (800, 800))
T3 = cv2.cvtColor(t3, cv2.COLOR_BGR2RGB) # 颜色转化
plt.imshow(T3)
plt.show() # 获得带坐标的独立窗口
# 旋转测试
M = cv2.getRotationMatrix2D((320, 320), 45, 1) # 旋转中心 旋转角度 缩放比例 形成矩阵
t4 = cv2.warpAffine(t1, M, (800, 800)) # 图像来源 旋转矩阵 旋转后图像的大小 （注意旋转中心的选择）
T4 = cv2.cvtColor(t4, cv2.COLOR_BGR2RGB) # 颜色转化
plt.imshow(T4)
plt.show() # 获得带坐标的独立窗口
三、图像采集
1. 坐标系统
世界坐标系，摄像机坐标系，图像平面【像素/物理】坐标系
均满足右手法则，啊
2. 小孔成像
倒像，满足三角形相似性；中线上的交叉点与焦距有关

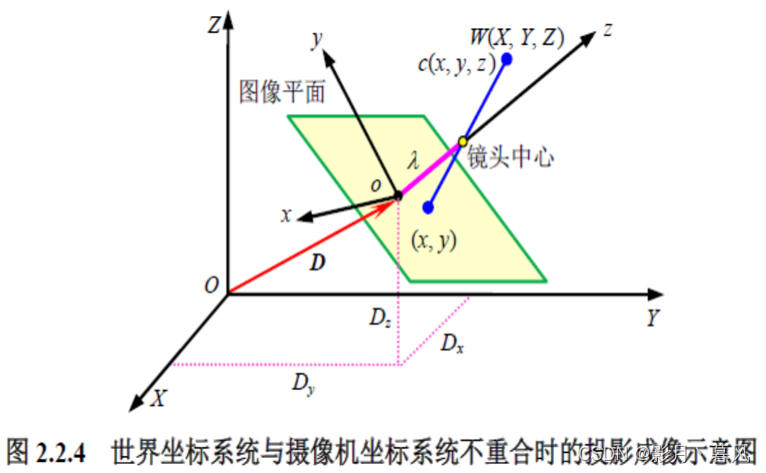

3. 相机 扫视角与倾斜角（分离模型）
扫视角是相机方向与世界坐标系x的夹角，倾斜角是和世界坐标系z轴的夹角

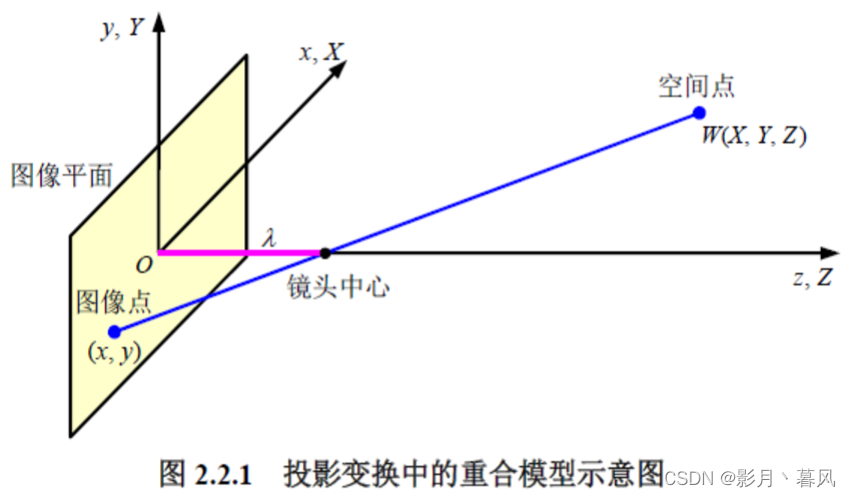

4. 分离模型转化为重合模型
调整扫视角，再调整倾斜角，让坐标轴xyz与世界坐标轴重合起来
5. 亮度与灰度信息的捕获
四、图像测距

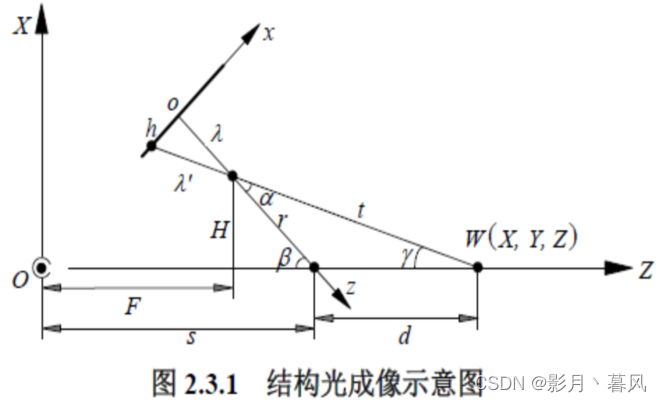

1. 单目相机（结构光法）
最简单快捷，但是精度较低，需要数据库进行计算支持，需要参照点

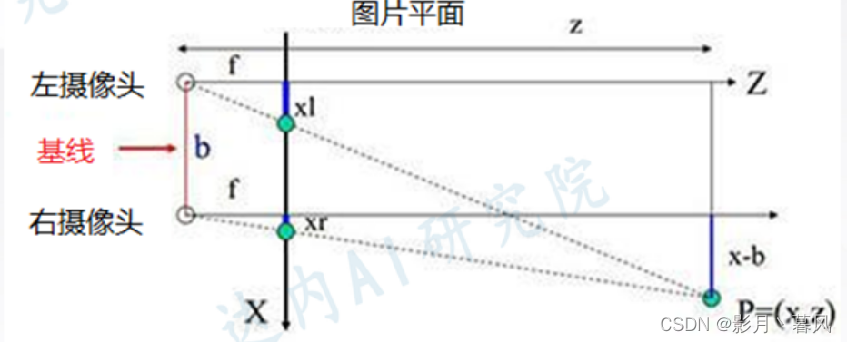

2. 双目相机
由2个已知距离的摄像头测距，精度较高，无需使用数据库样本，占用内存少
成本略高于单目测距，俩相机之间的距离有一定限制
3. 雷达 / 红外线
精度最高，成本最高，无需数据库支持
五、图像标定
0. 标定的目的

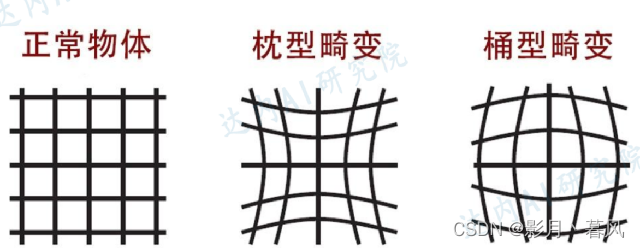

修正畸变图像，进行有效映射

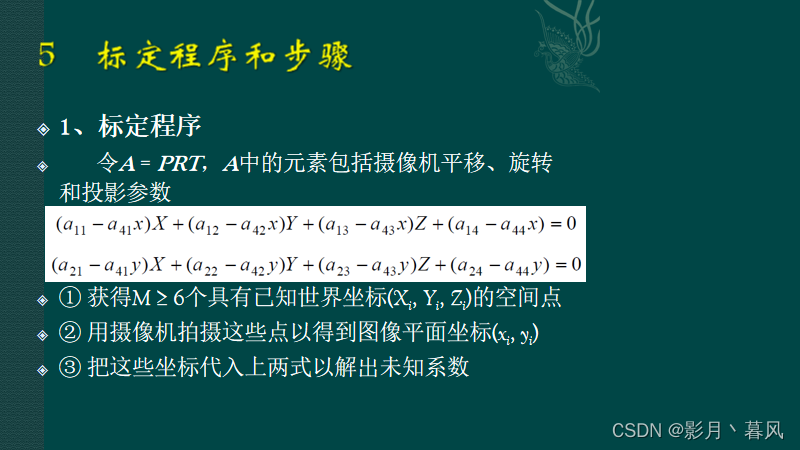

1. 标定程序和步骤

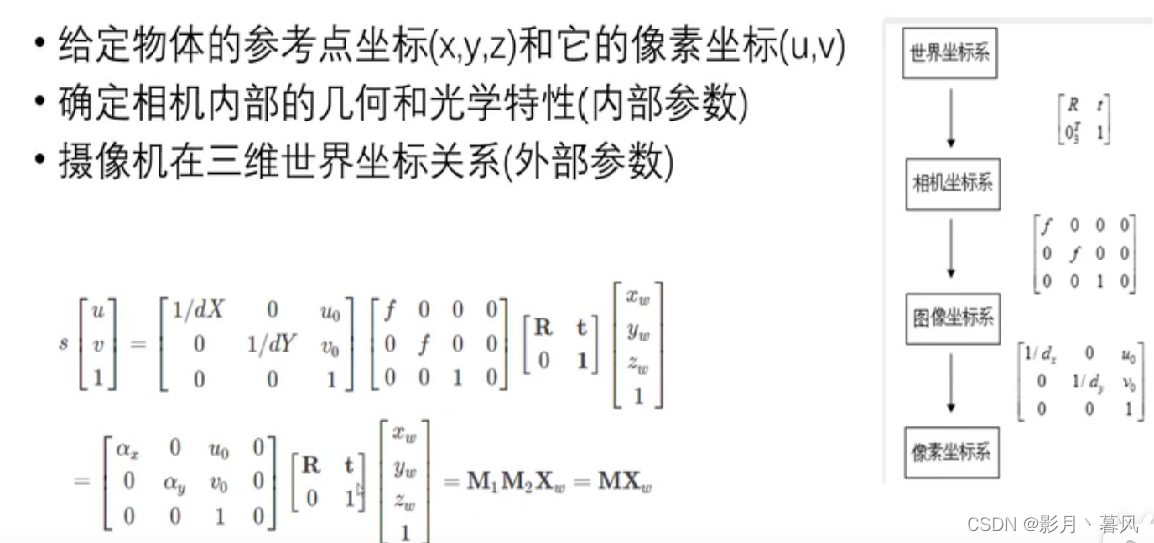

A. 外部参数：标定物的世界坐标 相机坐标 朝向
内部参数：摄像头内部焦距、成像原点 五个畸变参数（k1，k2，k3，p1，p2）等
双目摄像头还需标定右摄像头相对左摄像头的旋转矩阵R，平移向量t。

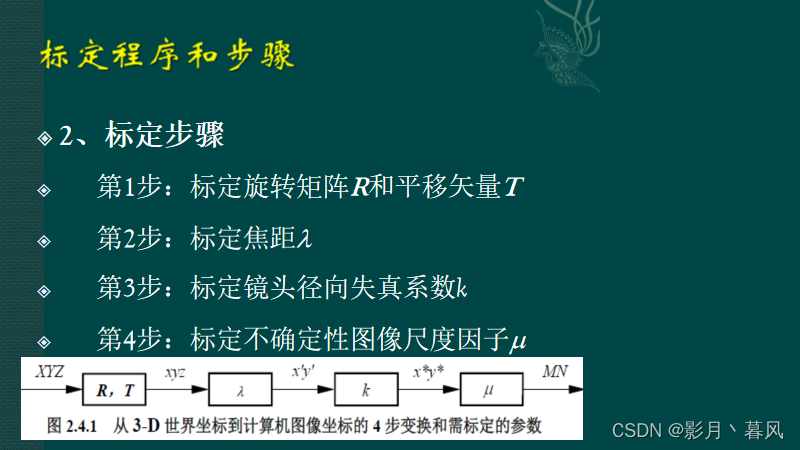

B. 懒得分析了贴图
2. 两级标定法
3. 张正友标定法 （棋盘）
4. 自适应标定法
5. 相关实践运用
图像校正、视角变换，图像拼接、增强现实
理论部分基本结束
第四章节
一、概念引入

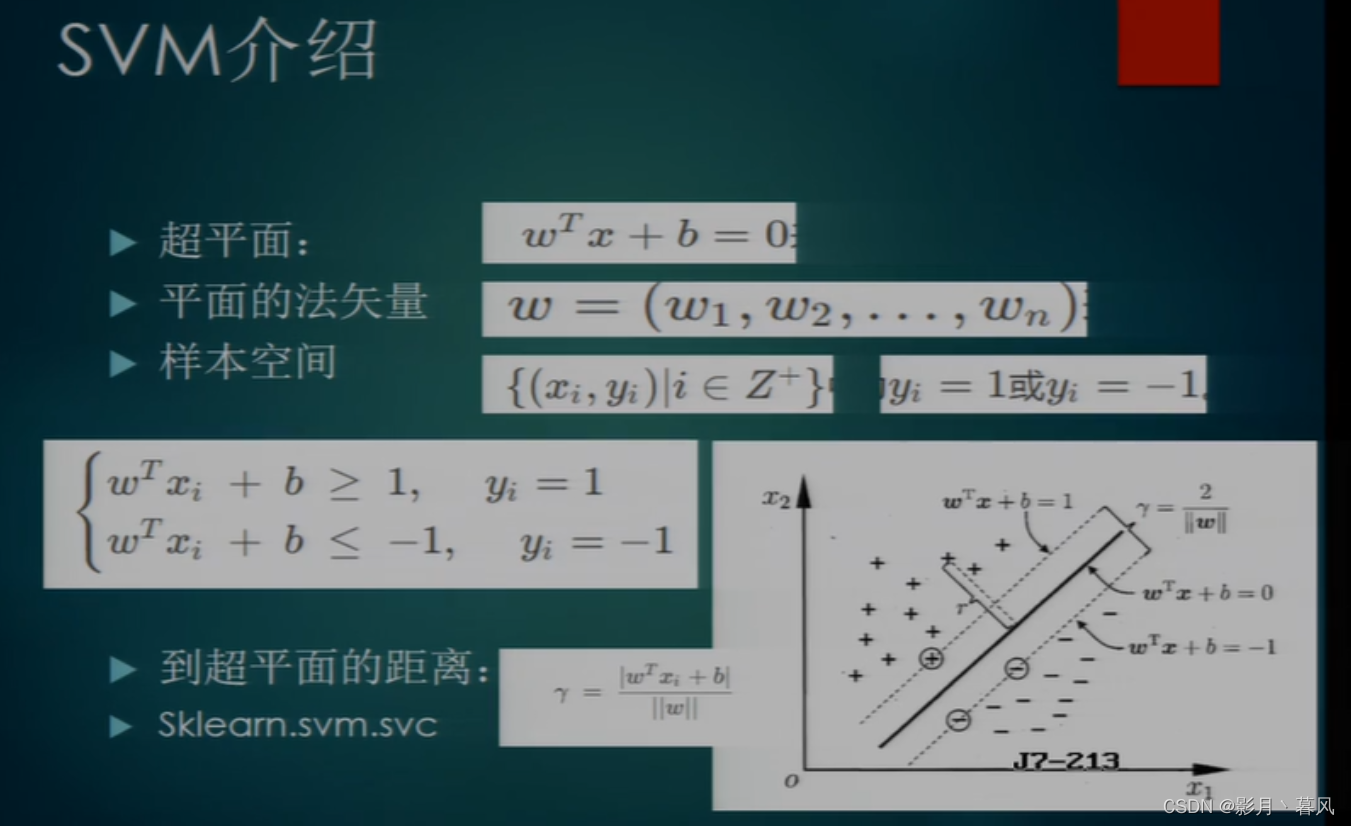

1. SVM支持向量机
特点：更好的鲁棒性，有监督的分类算法
思想：平面上有2类点，希望找到一个划分超平面，有最好的泛化能力，获得区分能力
2. 基于深度学习的目标检测
识别图像的内容是什么：需要大量的训练数据得出参数后，再进行模型验证和参数调整
3. 如何进行机器学习？
分类器函数h(x)，训练参数θ，调整参数（人工过程）
内部是确定好结构的卷积神经网络，期待随机梯度下降，由经验策略辅助
线性组合+非线性激活。通过反向传播算法，计算损失函数对于网络参数的梯度
4. 关于sklearn库
Scikit-learn 0.20.4 以上版本将joblib作为独立库独立出去了，因此更高版本的
sklearn库中无法调取joblib工具；取而代之的是直接import joblib
但这依旧会导致一些老代码出现异常，我暂时还没研究出解决办法（倒腾大半天了）
sklearn中关于SVM算法分为2类，分类算法库、回归算法库
5. 关于HOG 方向梯度直方图
A. HOG特征通过计算和统计局部区域的梯度方向直方图来构成特征
B. 对光学形变有较好的不变性
C. 在行人检测过程中，有利于忽略行人的一些小动作而专注于整体直立状态
6. 关于HOG特征提取
A. 色彩和伽马归一化
进行色彩调整，使过曝光/欠曝光的部分得以修复
B. 计算水平垂直梯度，得出 总体度值+方向
C. 图像切分为多个cell，计算各个cell的梯度直方图
以cell=8*8为例子，获得8*8*2=128个特征值（梯度大小+方向）
D. 选取4个Cell，一起形成1个Block（2*2的cell捆绑）（滑动窗口方式）
滑动窗口使多个block可以有交叠的部分
以8*16的cell为例子，获得（8-1）*(16-1)=105个block
每个cell有3*3=9个数值，2*2个cell=4个cell/1个block 1个block有4*9=36个特征
全图像获得105*36=3780个特征描述
7. 关于IOU交并比
在行人检测中，目标行人的框，算法得出的框；两个框面积取并作为分母
两个框面积取交作为分子，取得的百分比；体现结果重合度

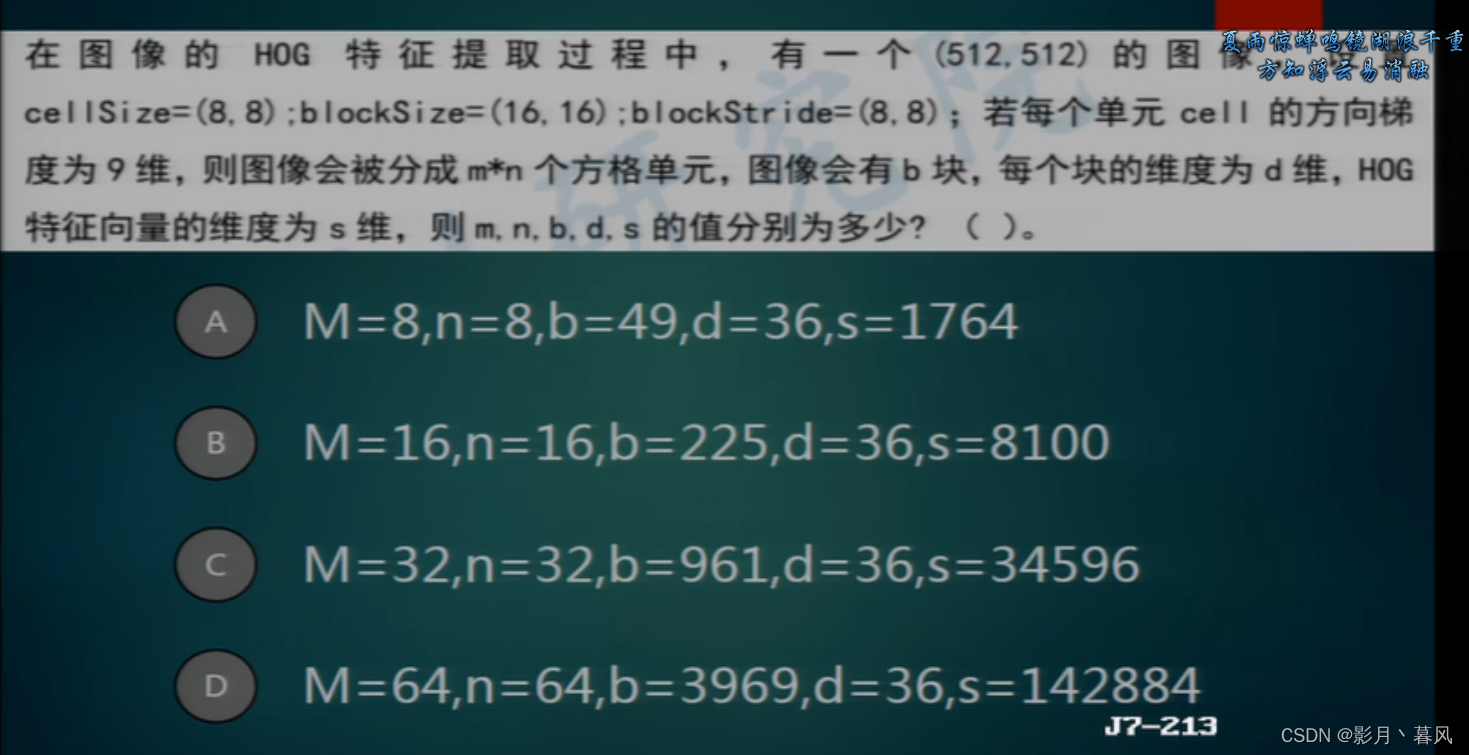

8. 补充例题
图像512，cell正方形宽8，一行可以切分出64个cell，所以M=N=64
看block由4个cell拼成，滑动步伐也是1个cell（上下或左右）
那么切分的特征块有（64-1）*（64-1）=3969块 不同的block
（向左滑动1格cell或向下亦同，即使有重叠部分与上一块block，依旧算作一个新block）
维度cell=9 block维度由4个cell组成 =4*9=36 总维度=单block维度*block块数=b*d=142884
二、卷积神经网络
1. 基本设计
可以直接输入处理整个图像，不同于SVM将图像展开成一维度向量，卷积神经网络可以处理整个图像，可以在局部特征提取的过程中保留特征的共享性，以此在一定程度上减少待求参数的数量； 另外，图像输入有几个通道，就有几个通道的卷积核，

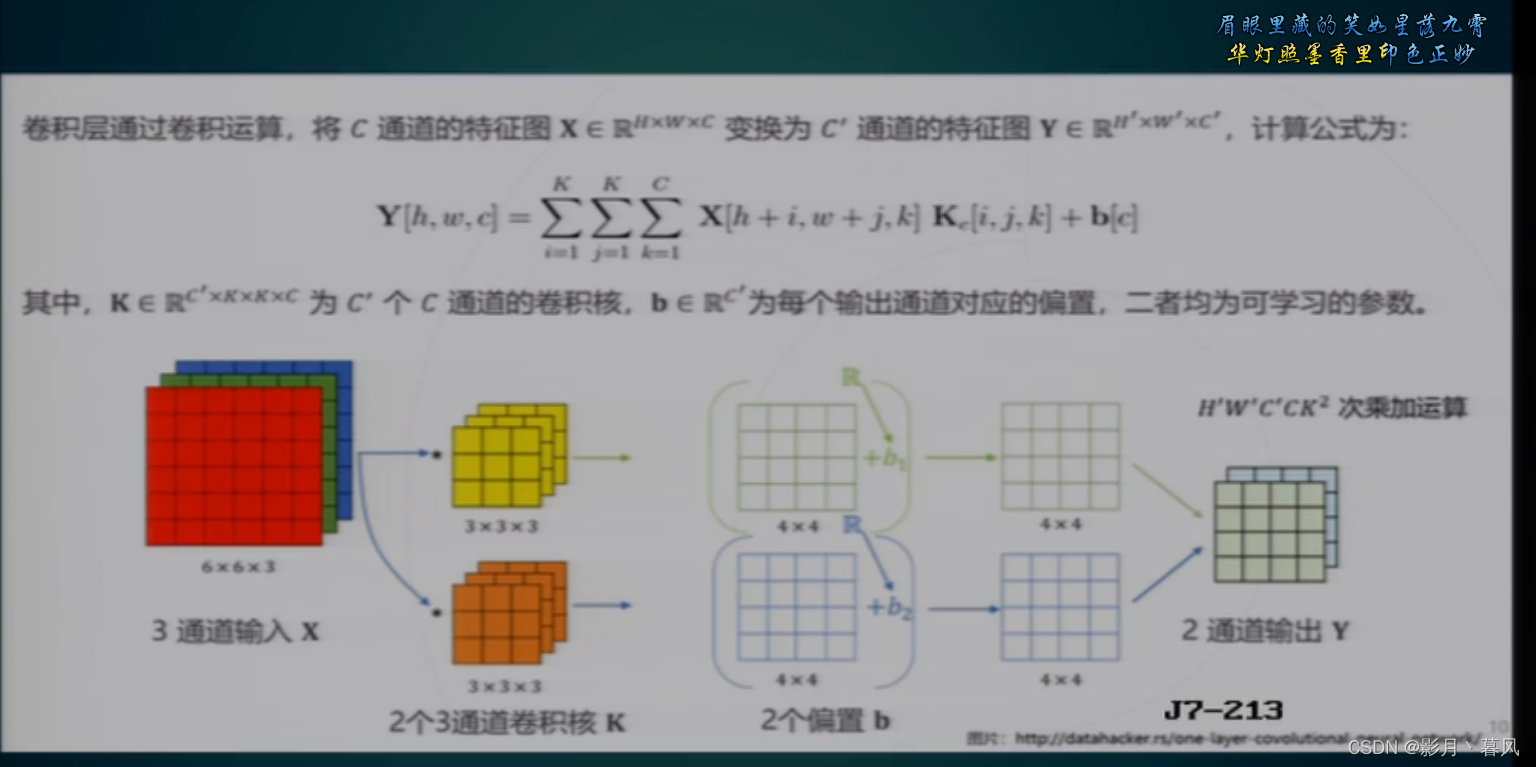

2. 卷积层
A. 以3*3的卷积核为例，以滑动窗口的方式，扫描整个图像，将一个窗口（按照一定权
值）浓缩为一个像素（特征）；
B. 每次扫描后，得出的特征图就会变小一圈 所以叫做内卷求积
3. 激活层
和卷积层捆绑一块的，只是为了实现区分判断，最早期开始是使用 sigmoid
后面开始使用relu，后者的优势在于计算量更小
4. 池化层
在局部区域计算最大值或平均值，降低分辨率提高鲁棒性，节省计算量
5. 全连接层
本质是多层感知器，内置多个参数，通过矩阵乘法将输入特征映射为输出特征
6. 概率连接（类别概率）
到此为止，丢失进度已经全部追回，Pycharm还没调好sklern中的 joblib 问题
svm示例和人物识别代码还没跑，MNIST数据集还没搞下来，先暂缓处理
哎无聊的选修课，懒得维护了，艹
