一、资源说明

二、基本参数

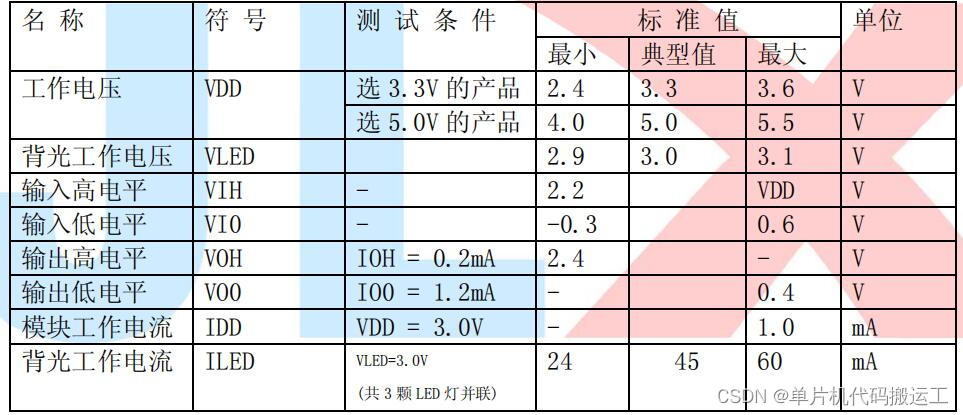

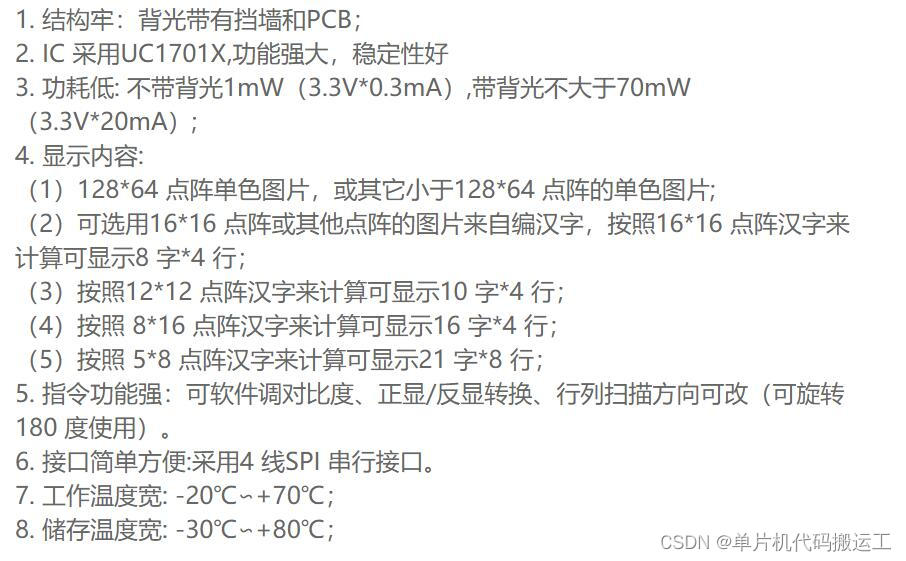

        1.参数

        2.引脚说明

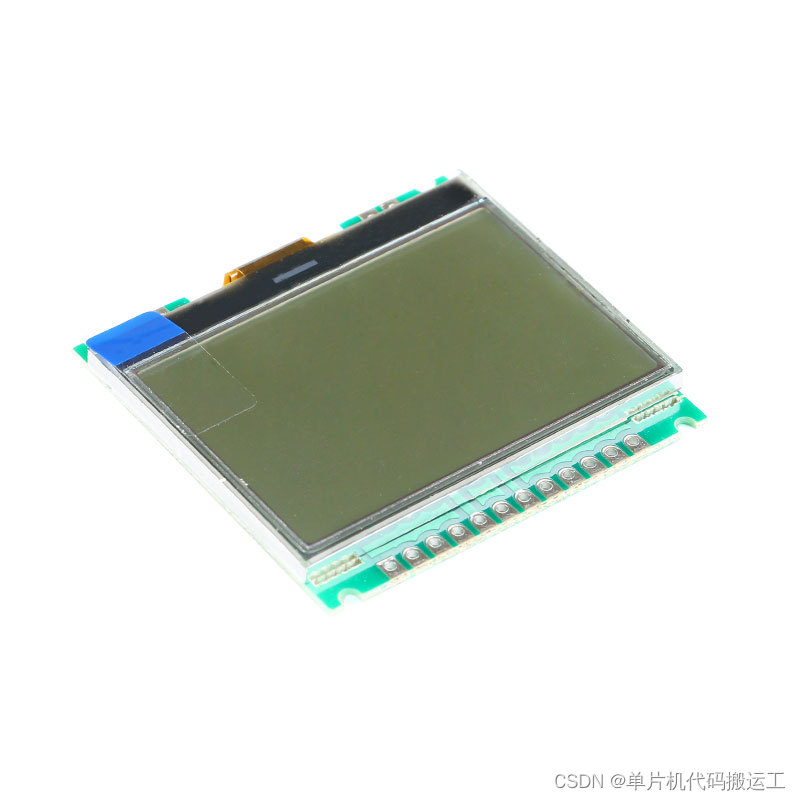

        COG12864

三、通信协议说明

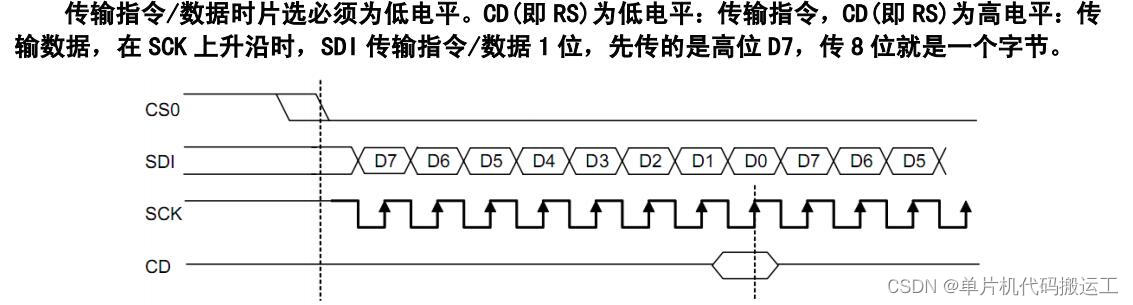

        SPI时序

                写数据和命令时序：

                代码：

//SPI写一个字节
void SPI_SendByte(uint8_t byte)
{

  uint8_t counter;

  for(counter=0;counter<8;counter++)
  {
    SPI_SCK=0;

    if((byte&0x80)==0)
    {
      SPI_SDA=0;
    }
    else SPI_SDA=1;
    byte=byte<<1;

    SPI_SCK=1;

	SPI_SCK=0;

  }
}
//写命令到LCD12864
void LCD_send_cmd(uint8_t o_command)
{
    SPI_DC=0;
    SPI_CS=0;
    SPI_SendByte(o_command);
    SPI_CS=1;

    //SPI_DC_1;
}
//写一个字节数据到LCD12864
void LCD_send_data(uint8_t o_data)
{
    SPI_DC=1;
    SPI_CS=0;
    SPI_SendByte(o_data);
    SPI_CS=1;

}

四、部分代码说明

        1.接线说明

         需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

                1.1、STC89C52RC+COG12864模块

sbit SPI_SCK =P1^0;         //    SCL/SCK
sbit SPI_SDA =P1^1;         //    SDA/MOSI
sbit SPI_DC  =P1^2;         //    DC/RS
sbit SPI_RST =P1^3;         //    RES/RST
sbit SPI_CS  =P1^4;         //    CS

                1.2、STM32F103C8T6+COG12864模块

//SCL//DO//SCK
#define       LCD12864G_SCK_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       LCD12864G_SCK_CLK                RCC_APB2Periph_GPIOA
#define       LCD12864G_SCK_PORT               GPIOA
#define       LCD12864G_SCK_PIN                GPIO_Pin_0

//SDA//DI
#define       LCD12864G_SDA_APBxClock_CMD      RCC_APB2PeriphClockCmd
#define       LCD12864G_SDA_CLK                RCC_APB2Periph_GPIOA
#define       LCD12864G_SDA_PORT               GPIOA
#define       LCD12864G_SDA_PIN                GPIO_Pin_1
//DC/RS引脚
#define       LCD12864G_RS_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       LCD12864G_RS_CLK                  RCC_APB2Periph_GPIOA
#define       LCD12864G_RS_PORT                 GPIOA
#define       LCD12864G_RS_PIN                  GPIO_Pin_2


//RST引脚
#define       LCD12864G_RST_APBxClock_CMD       RCC_APB2PeriphClockCmd
#define       LCD12864G_RST_CLK                 RCC_APB2Periph_GPIOA
#define       LCD12864G_RST_PORT                GPIOA
#define       LCD12864G_RST_PIN                 GPIO_Pin_3


//CS(NSS)引脚
#define       LCD12864G_CS_APBxClock_CMD        RCC_APB2PeriphClockCmd
#define       LCD12864G_CS_CLK                  RCC_APB2Periph_GPIOA
#define       LCD12864G_CS_PORT                 GPIOA
#define       LCD12864G_CS_PIN                  GPIO_Pin_4

五、基础知识学习与相关资料下载

1. STC89C52RC程序下载 直戳跳转
2. STM32F103C8T6程序下载
   1. 串口下载                直戳跳转
   2. ST-LINK下载             直戳跳转
   3. J-LINK下载              直戳跳转
   4. DAP-LINK下载            直戳跳转

     3.字符软件提取

             PCtoLCD2013软件图形与文字提取          直戳跳转

六、字符图片提取格式

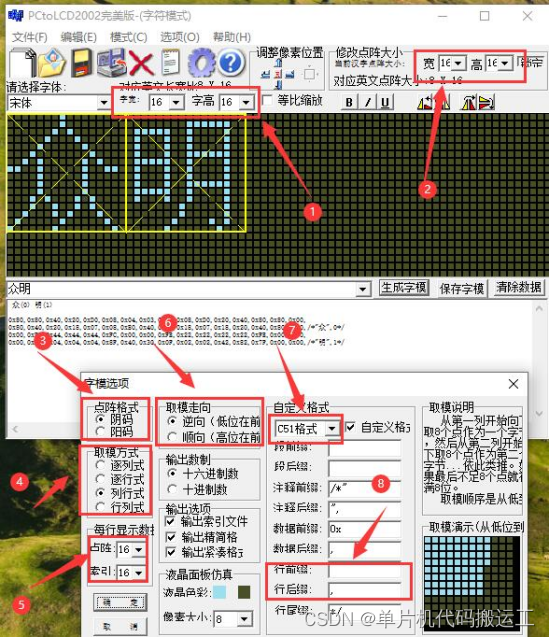

        文字格式：

共阴——列行式——逆向——C51——行前后缀括号去掉（具体格式设置以此为准）

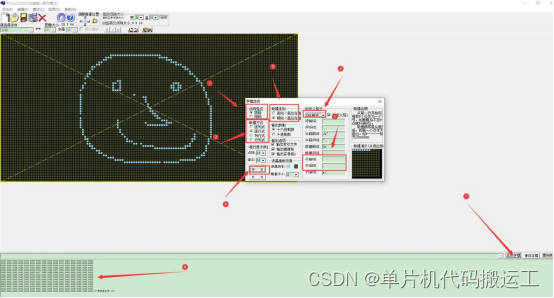

        图片格式：

共阴——列行式——逆向——C51——行前后缀括号去掉（具体格式设置以此为准）

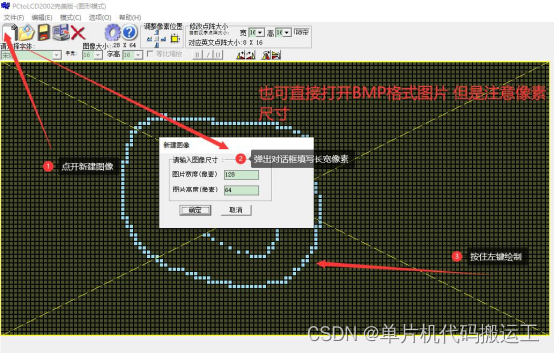

手绘图：图像模式——点开新建图像——输入长宽像素并确认——绘制图片——设置输出格式——点生成——复制数据到程序

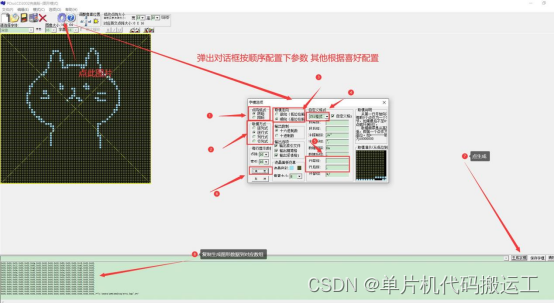

        打开BMP图：

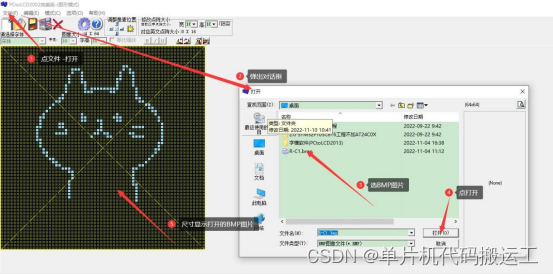

图像模式——点开文件中打开——找到需要打开的BMP图片——设置输出格式——点生成——复制数据到程序

七、视频效果展示与程序资料获取

        视频连接                直戳跳转

        程序资料获取        直戳跳转

 八、项目所有材料清单

STC89C52RC驱动方案	图片	STM32F103C8T6驱动方案	图片	备注 K_A04_003
STC89C52RC系统板X1		STM32F103C8T6系统板X1		1、STM32系统板两根Micro USB线一根用于J-LINK下载器，另一根用于给系统板供电 2、杜邦线建议不用太长的
COG12864模块X1		COG12864模块X1
Micro USB线X1		Micro USB线X2
母母杜邦线X20根		母母杜邦线X20根
		J-LINK下载器

九、注意事项

1. VCC GND请勿接反，接反易烧
2. 显示异常时，排除接线接触不良
3. LEDA可接3.3V 太亮也可接IO口 高电平亮

十、接线表格
