一、同步电路和异步电路
1、同步电路定义
即电路中的所有受时钟控制的单元（触发器、寄存器），全部由一个统一的全局时钟控制
2、同步电路优点和缺点
（1）EDA工具可以保证电路的时序收敛，有效避免了电路设计中竞争冒险现象
（2）由于触发器在时钟边缘才改变，很大程度上减小了整个电路受到毛刺和噪声的影响

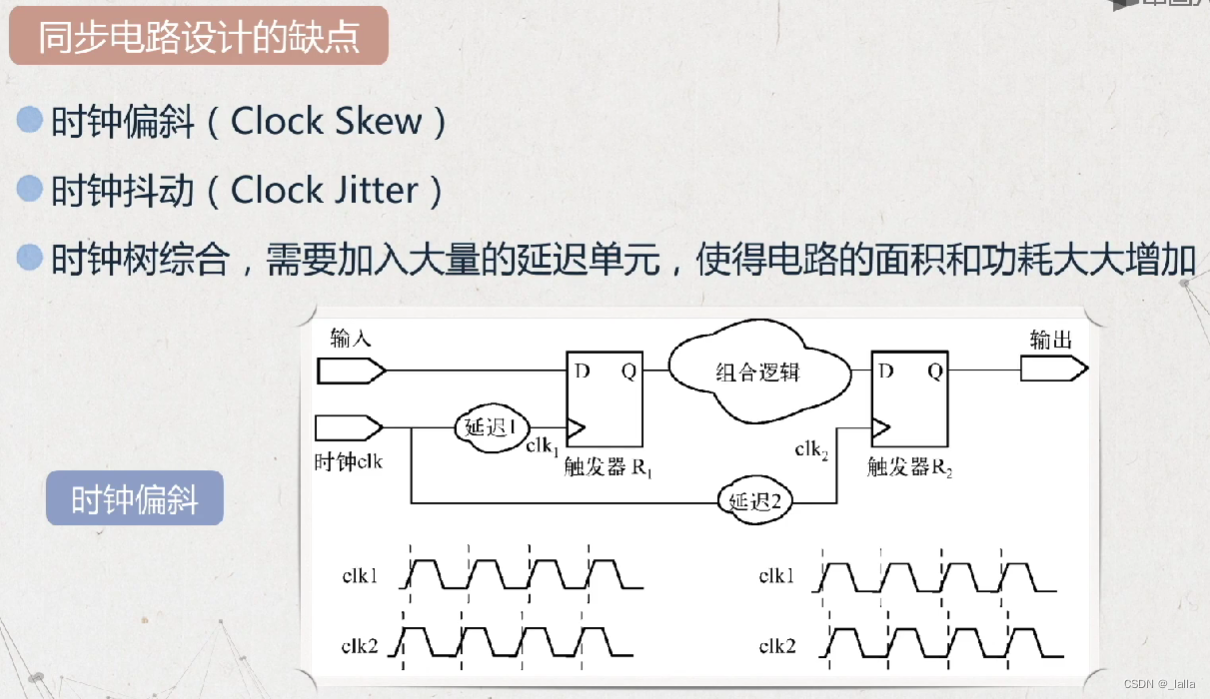

缺点：由于是一个全局时钟，所以需要构建时钟网络/时钟树。触发器距离时钟的远近距离造成了时钟偏移和时钟抖动等，同时缓冲器的存在使得芯片面积和功耗增加
3、异步电路定义
区别：电路的数据传输可以在任意时刻发生，电路中没有一个全局或局部的控制时钟

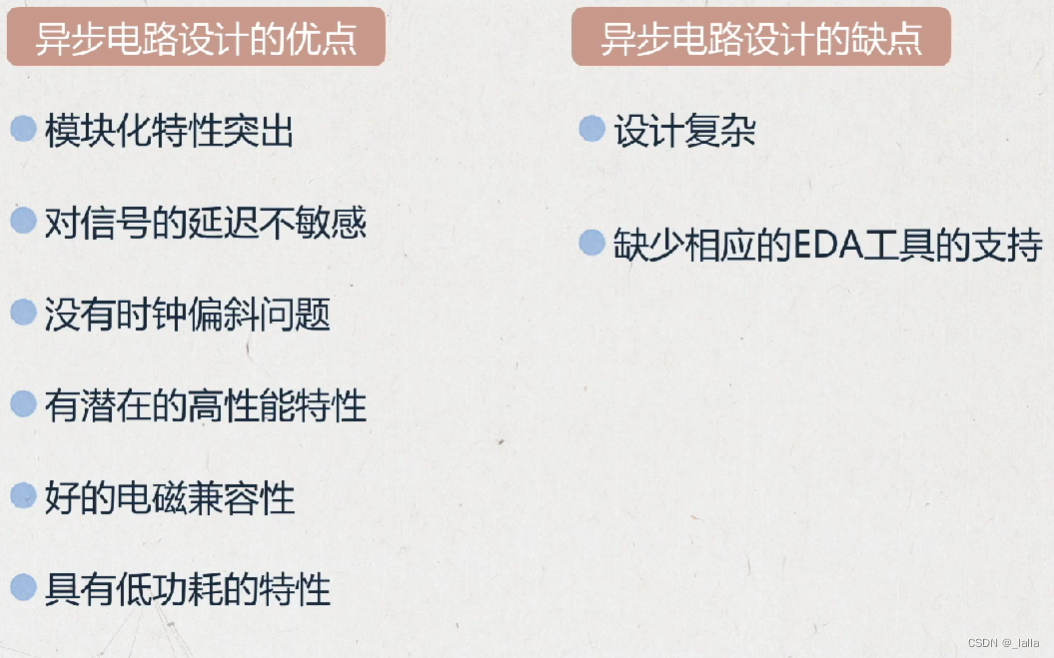

4、异步电路优缺点
补充（很重要！！！）

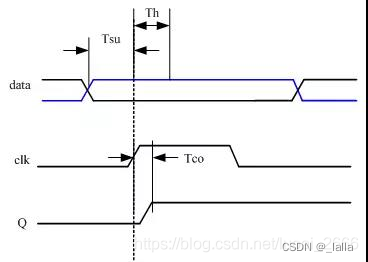

建立时间Tsu (set up time)：时钟上升沿来临之前，数据保持稳定的时间，使得触发器能够锁存住数据
保持时间Th (hold time)：时钟上升沿来临之后，数据保持稳定的时间
输出延迟时间Tco (clock output delay)：clk触发到输出信号有效之间的最大延迟时间
判断violation：看实际的数据的建立时间和保持时间要大于clk的Tsu和Th
3、同步复位和异步复位
参考链接
#同步复位，复位信号要时钟信号有效才可以
always @ (posedge clk) begin
if (!rst_n)
data_out <= 1'b0;
else
data_out <= data_in;
end
#异步复位，复位信号优先级很高，有效就直接复位
always @ (posedge clk or negedge rst_n)
if (!rst_n)
data_out <= 1'b0;
else
data_out <= data_in;
同步复位
优点：有利于时序分析和仿真、过滤掉毛刺
缺点：消耗掉组合逻辑资源
异步复位
优点：设计简单、节约资源、库中触发器自带异步复位端
缺点：易受毛刺影响、亚稳态
4、当异步复位信号的撤销时间在Trecovery（恢复时间）和Tremoval（移除时间）之间时，输出结果就会出现亚稳态，造成复位失败
释放沿必须在时钟沿前面提前recovery time释放，或者在时钟沿后removal time之后释放
Trecovery（恢复时间）:控制信号在下一个时钟沿到来之前，变无效的最小时间长度
Tremoval（移除时间）：在“有效时钟沿”之后变无效的最小时间长度
Tmet：亚稳态振荡时间
（如果你想让某个时钟沿起作用，那么你就应该在“恢复时间”之前使异步控制信号变无效，如果你想让某个时钟沿不起作用，那么你就应该在“去除时间”过后使控制信号变无效。如果你的控制信号在这两种情况之间，那么就没法确定时钟沿是否起作用或不起作用了，也就是说可能会造成寄存器处于不确定的状态。而这些情况是应该避免的。所以恢复时间和去除时间是应该遵守的。）
5、异步复位同步释放
目的：防止异步复位信号 release 释放时出现亚稳态现象
为了防止亚稳态的出现，将rst_n信号用DFF向后延一周期，外部复位信号不会在出现释放时与clk信号竞争，整个系统将与全局时钟clk信号同步
always@(posedge clk or negedge rst_n) begin
if(!rst_n) begin
q1 <= 1'b0;
q2 <= 1'b0;
end
else begin
q1 <= 1'b1;
q2 <= q1;
end
end
assign rst_syn = q2;
always@(posegde clk or negedge q2)begin
if(!q2)
q3 <= 1'b0;
else
q3 <= data_in;
end
二、亚稳态
1、亚稳态定义
亚稳态一般发生在异步电路和跨时钟域传播过程中
触发器在规定时间内无法达到一个确定状态
2、亚稳态参数：故障间隔平均时间MTBF
故障间隔平均时间MTBF（Mean Time Between Failure）：衡量一个产品（尤其是电器产品）的可靠性指标
3、解决方法
（1）双锁存器电平同步器（慢时钟域到快时钟域）
优点：结构简单、易于实现、面积消耗较少
缺点：增加了两个触发器的延时
条件：适合于慢时钟域到快时钟域
三级以及更多级可以使亚稳态发生的概率降低更多，但是电路延时也会增加
该方法只是降低发生概率，不能从根本上进行去除
（2）边沿检测同步器（慢时钟域到快时钟域）
边沿检测原因：慢时钟的一个周期信号在快时钟看来就是几个信号周期，所以检测边沿是最合理的，检测边沿的上升或者下降。
适用条件： 输入数据宽度 > 一个接受时钟周期+Th（最安全的是两个接受时钟周期）
Output = A & ~B

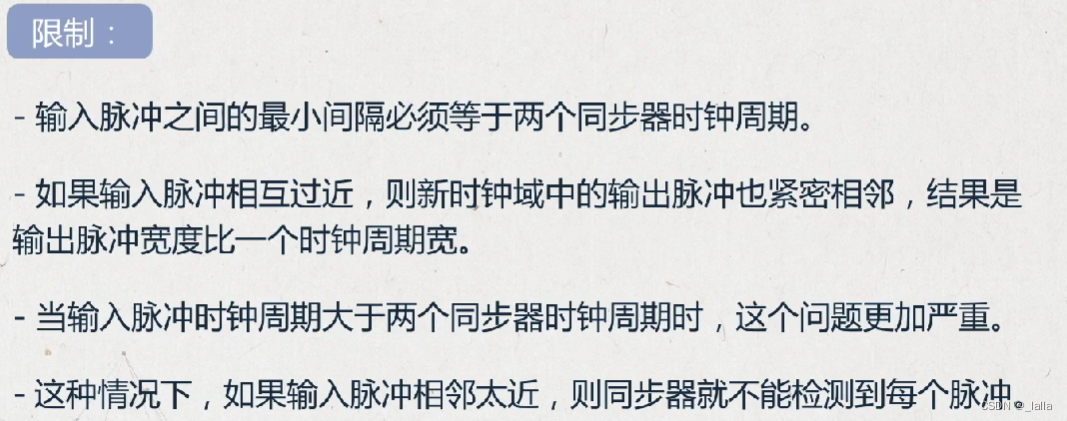

（3）脉冲同步器（快时钟域到慢时钟域）
在慢时钟域去采样快时钟域信号，可能会采样不到，所以采用翻转电路
翻转电路：将快时钟域前后间隔多个周期的信号进行标定，形成了toggle的波形
Output = A ^ B
4、三种同步器比较
三、简答题
1、CDC跨时钟域检查的工具
可以使用EDA工具；业界三大EDA公司Synopsys, Cadence, Mentor都有各自的CDC工具：Synopsys Spyglass CDC, Cadence Conformal Constraint Designer, Mentor Questa，其中以Synopsys公司的Spyglass CDC最为常用，市场占有率最高。
2、同步复位也会产生亚稳态吗？
当复位信号的撤销时间在建立时间和保持时间以内时，也会产生亚稳态。
概率=（set-time + hold-time）/周期
频率越高，发送亚稳态的概率越大，因此要减小亚稳态发送的概率，要减小工作频率或者set-time 和hold-time（更好的FPGA工艺）
