一、流程图基本符号
了解数据流程图基本符号之前，可以先认识一下流程图基本符号。流程图的出现其中一部分作用在于将繁杂的流程直观且形象地呈现，便于理解。既然是为了将各种复杂的操作在流程图中清晰地表现出来，那么难以避免的是对流程图符号的规范，用来区分流程图各类型的内容。

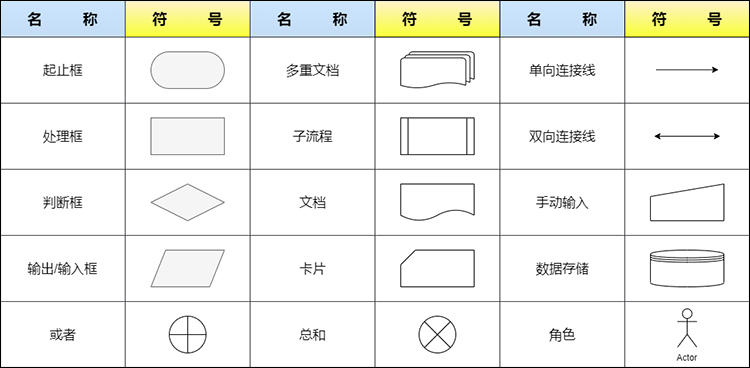

当然了，流程图的基本符号有不少，将其所有符号都铭记于心显然是没有必要的，因此通常记住自身用得较多的图形符号即可。例如在常规的流程图中往往包含起止框、处理框、判断框、输出输入框、流程线五种常用符号。

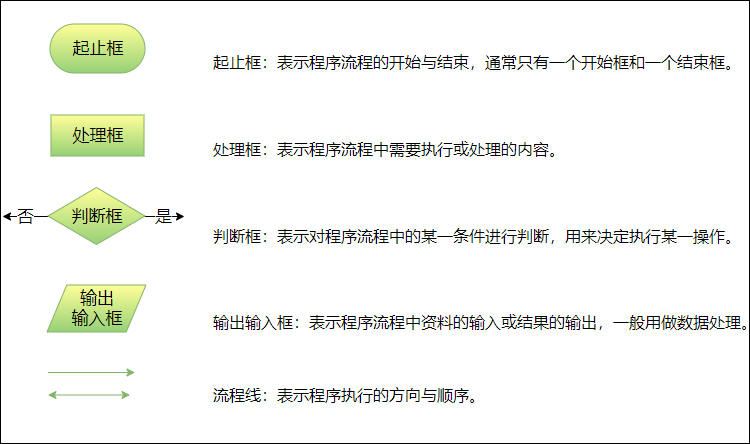

起止框：表示程序流程的开始与结束，通常只有一个开始框和一个结束框。
处理框：表示程序流程中需要执行或处理的内容。
流程线：表示程序执行的方向与顺序。
判断框：表示对程序流程中的某一条件进行判断，用来决定执行某一操作。
输出输入框：表示程序流程中资料的输入或结果的输出，一般用做数据处理。
二、数据流程图的基本符号
数据流程图通常采用外部实体、处理过程、数据流程、数据存储4种基本符号类型：
①外部实体：指系统之外独立存在但又和系统有联系的实体。用来表示数据的外部来源和去向。
②处理过程：多数据逻辑的处理。
③数据流：用以表示功能的输入或者是输出，并展现流程的顺序。
④数据存储：数据储存的地方。

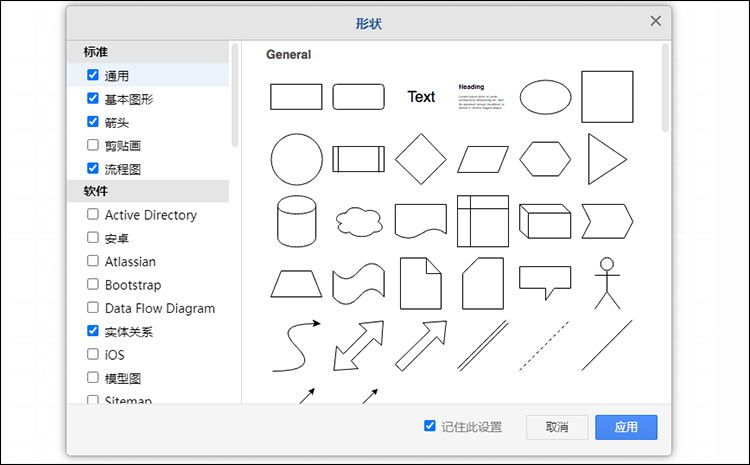

由于不同人群对于数据流程图常用符号的需求不同，故不具体列举相关数据流程图的基本符号图示了，具体可以参考迅捷流程图“更多图形”了解相关图形符号。
三、数据流程图案例

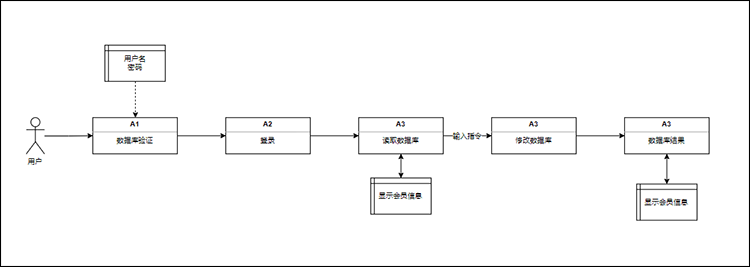

数据流程图的基本符号等相关内容后，可以尝试着绘制符合逻辑的数据流程图了。例如我们简单绘制一份从用户到数据库查验会员信息的数据流程图。其中流程为：用户-->数据库验证（用户名、密码）-->登录-->读取数据库-->修改数据库-->数据库结果。
在上述流程中很明显，“用户”属于角色，“数据库验证、登录、修改数据库”属于实体关系，而“数据库读取与数据库结果”则数据数据存储。因此可以绘制出相应的数据流程图内容：
