实验拓扑

拓扑下载

H3C ripng实验（ipv6）

图1-1

注：如无特别说明，描述中的R1或SW1对应拓扑中设备名称末尾数字为1的设备，R2或SW2对应拓扑中设备名称末尾数字为2的设备，以此类推

实验需求

1. 按照图示为路由器配置IPv6地址

2. 所有路由器运行ripng，进行ipv6网段的互通

3. 查询路由表后，​进行全网段的ping测试，实验目的RTD可以ping通RTA

实验解法

4，按照图示为路由器配置IPv6地址

RTA

SYS
System View: return to User View with Ctrl+Z.
[H3C]SYSN rta
[rta]int g0/0
[rta-GigabitEthernet0/0]ipv6 add 1::2 64

RTB（使用链路本地地址作为ipv6地址）

sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rtb
[rtb]int g0/0
[rtb-GigabitEthernet0/0]ipv6 add 1::1 64
[rtb-GigabitEthernet0/0]int g0/1
[rtb-GigabitEthernet0/1]ipv6 add fe80::1 link-local

RTC（使用链路本地地址作为ipv6地址）

sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rtc
[rtc]int g0/0
[rtc-GigabitEthernet0/0]ipv6 add fe80::2 link-local
[rtc-GigabitEthernet0/0]int g0/1
[rtc-GigabitEthernet0/1]ipv6 add 2::1 64

RTD​

sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rtd
[rtd]int g0/0
[rtd-GigabitEthernet0/0]ipv6 add 2::2 64

5，所有路由器运行ripng，进行ipv6网段的互通

步骤1：在RTA-----RTD上创建RIPng进程，并在接口使能RIPng

RTA

[rta-GigabitEthernet0/0]ripng
[rta-ripng-1]int g0/0
[rta-GigabitEthernet0/0]ripng 1 en

RTB

[rtb-GigabitEthernet0/1]ripng
[rtb-ripng-1]int ran g0/0 to g0/1
[rtb-if-range]ripng 1 en

RTC

[rtc-GigabitEthernet0/1]ripng
[rtc-ripng-1]int ran g0/0 to g0/1
[rtc-if-range]ripng 1 en

RTD

[rtd-GigabitEthernet0/0]ripng
[rtd-ripng-1]int g0/0
[rtd-GigabitEthernet0/0]ripng 1 en

6，查询路由表后，​进行全网段的ping测试，实验目的RTD可以ping通RTA

　RTD

[rtd-GigabitEthernet0/0]DIS IPV6 ROU PRO RIPNG

步骤一：查询路由表

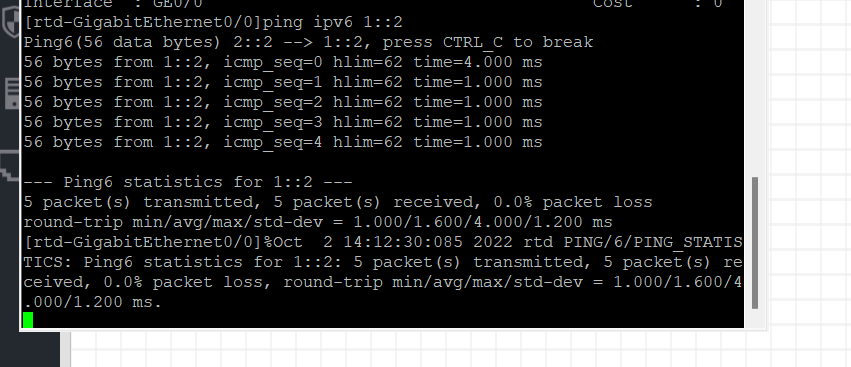

步骤二：测试ping通过RTDpingRTA网络通讯正常

[rtd-GigabitEthernet0/0]ping ipv6 1::2
