COM口采集三菱 PLC FX2N 的配置
工业智能网关一共有四个COM 接口，
4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因 三菱 PLC FX2N 的COM是RS485接口，则选择以COM3连接为例说明COM口采集配置操作。 三菱 PLC FX2N 的RS485接口 DB9的3和8为信号脚，3脚接COM2 RS485 A，8脚接COM2 RS485 B
COM口的配置

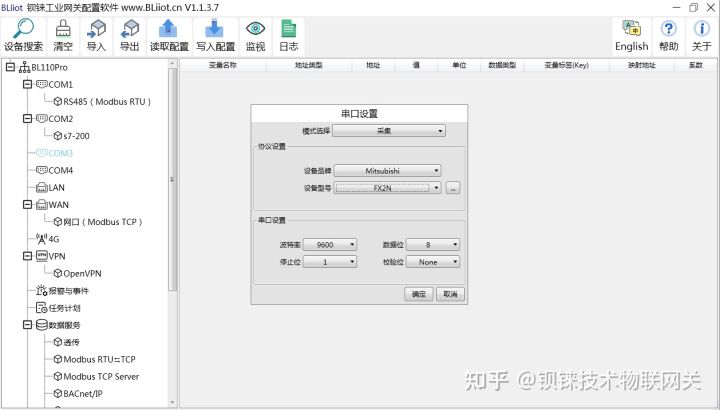

双击“COM3”，弹出COM属性配置框。（2）模式选择：采集。（3）因是采集 三菱 PLC FX2N 设备，故设备品牌选择：三菱，设备型号选择： 三菱 PLC FX2N 。（4）波特率、停止位、数据位、校验位与三菱的RS485口配置保持一致。三菱默认波特率：9600，停止位：1，数据位：8，校验位：Even。（5）点击“确定”。
工业智能网关BL110 采集 三菱 PLC FX2N 接入 亚马逊 云平台
注：点击“写入配置”网关设备将自动重启，重启后COM口的配置才会生效。
添加COM口设备 三菱 PLC FX2N
工业智能网关BL110 采集 三菱 PLC FX2N 接入 亚马逊 云平台

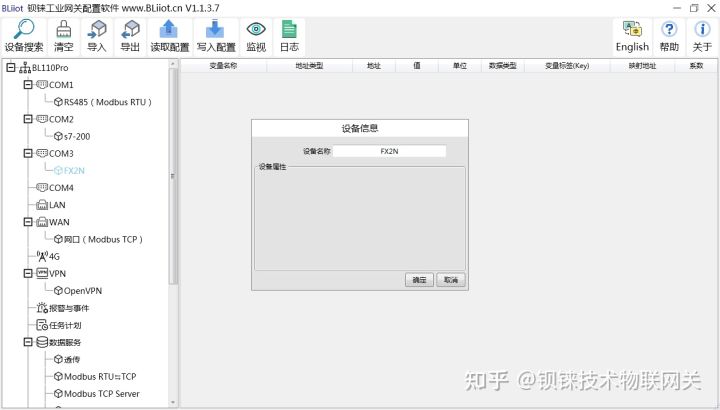

（1）点击“COM3”，点击鼠标右键，点击“添加”，弹出设备配置框。（2）设备名称任意填写，如： 三菱 PLC FX2N 。（3）设备属性项根据COM口选择不同的协议既是选择不同的设备品牌，采集不同的设备，会显示不同的配置项，空白表示没有配置项要填写。（4）点击“确定”，添加 三菱 PLC FX2N 设备。
注：点击确定后会在COM3下显示添加的设备见上图显示出来 三菱 PLC FX2N ，如果想添加多个设备，重复（1）--（4）步骤即可。
注：点击“写入配置”网关设备将自动重启，重启后添加COM3口的 三菱 PLC FX2N 设备才添加成功。
添加采集 三菱 PLC FX2N 的数据点
本示例采集 三菱 PLC FX2N 的寄存器TS的部分数据配置如下：
工业智能网关BL110 采集 三菱 PLC FX2N 接入 亚马逊 云平台

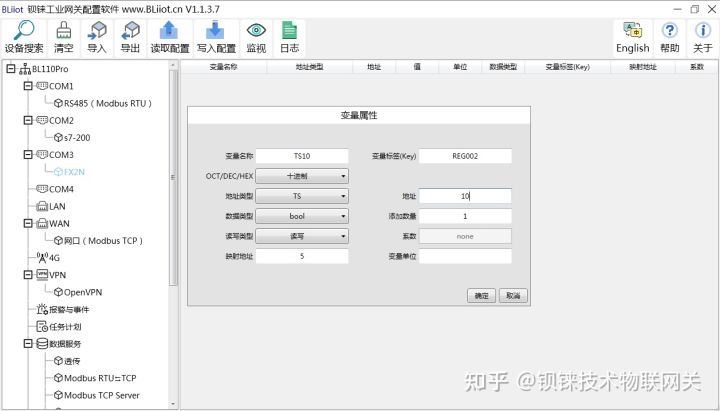

（1）点击“ 三菱 PLC FX2N ”，鼠标光标移动到方框内，鼠标右键，点击“添加”弹出数据点设置框。（2）变量名称：命名数据点的名字，如：采集“TS10”的数据，可以填写为：TS10。（3）变量单位：根据需求任意填写，可以不填写。（4）地址类型：根据采集的PLC的数据点选择。如：要采集“TS10”的数据则选择“TS”。（5）起始地址：采集数据点的寄存器地址，如：采集“TS10”的数据，地址为：10。（6）数据类型：根据选择采集PLC的寄存器的类型选择。（7）添加数量：如果是采集连续地址，同一寄存器可以多个采集。（8）读写类型：从“只读”、“可读可写”中选择。（9）系数：扩大或缩小多少倍上传给平台，根据需求填写。（10）modbus映射地址：填写采集到的数据点存储到BL110网关设备的地址，可以随意填写。映射地址不能重复。范围：0-2000。如：采集“TS10”的映射地址为“10”。（11）数据点的MQTT标识符，可以任意填写。标识符不能重复，如：采集“TS10”数据点的MQTT标识填写为“TS10”。（12）点击“确定”。
注：点击“确定”后数据点会在方框内显示出来见上图，如果想继续添加数据点，在方框鼠标右键，点击“添加”弹出数据点配置框，重复（2）--（12）步骤。
注：点击“写入配置”网关将自动重启，重启后采集 三菱 PLC FX2N 的数据点才生效。
接入亚马逊云平台的步骤如下：
亚马逊云的配置
数据点全部上传配置。
工业智能网关BL110 采集 三菱 PLC FX2N 接入 亚马逊 云平台

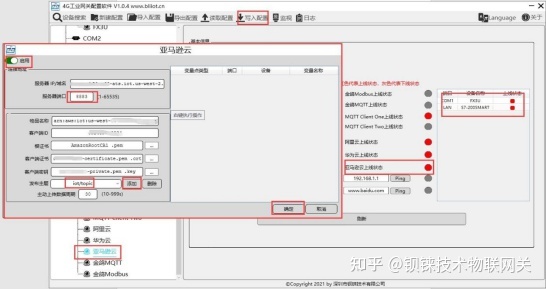

操作步骤：（1）双击“亚马逊”弹出亚马逊云配置框。（2）点击启用按钮，启用亚马逊云。默认：关闭。灰色表示：不启用，绿色表示：启用。（3）服务器IP/域名：填写终端节点，进入控制台，点击“物品”的“交互”查看。（4）端口：8883。（5）物品名称：填写物品的ARN，点击“物品”的“详细信息”查看物品ARN。（6）客户端ID：填写账号ID，在用户信息里面查看。（7）根证书：选择根证书文件上传。（8）客户端证书：选择客户端证书文件上传。（9）客户端密钥：选择客户端密钥文件上传。（10）发布主题：创建规则时创建的主题，MQTT发布报文用到的主题名，点击“添加”填写发布主题名。可以填写多个发布主题，选择发布主题，点击“删除”就可以删除选择的主题。如：在“行动”的“规则”查看到的主题是“iot/topic”，故填写“iot/topic”。
工业智能网关BL110 采集 三菱 PLC FX2N 接入 亚马逊 云平台
（11）上传周期：数据定时发布间隔时间，默认30S。（12）选择数据点上传：在配置框右边的方框内选择要上传的数据点，默认空白表示全部上传。（13）点击“确定”，确定亚马逊云的配置。（14）点击“写入配置”，网关设备重启后，亚马孙云才启用。重新打开配置软件登录设备，可以在基本信息页面可以看到“亚马逊云上线状态”的提示灯是红色，表示亚马逊云已连接上。最右边显示从机设备在线的状态。
1.1.1 在亚马逊云上查看到的数据

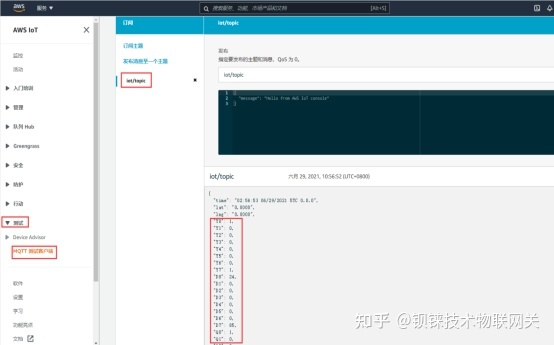

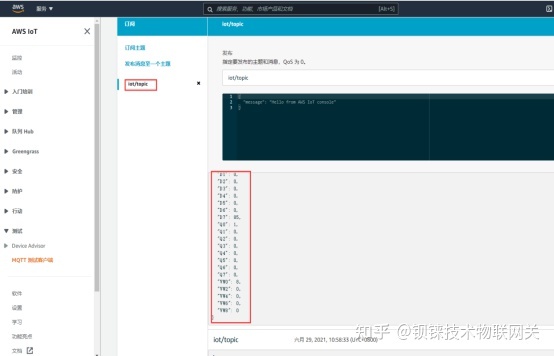

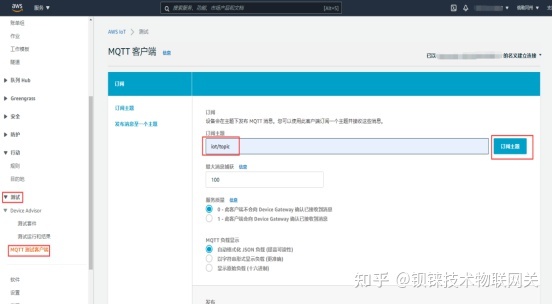

在“行动”—“测试”订阅主题“iot/topic”，就可以查看到BL110网关发布的报文。
