ISO7763DBQR|数字隔离器|TI/德州仪器|原盘原盒

发布于:2022-12-15 ⋅ 阅读:(450) ⋅ 点赞:(0)

编辑切换为居中

添加图片注释,不超过 140 字(可选)

ISO7763DBQR EMC 性能优异的六通道、3/3、增强型数字隔离器 数据表

质量信息

评分Catalog

RoHS是

REACH是

引脚镀层/焊球材料NIPDAU

MSL 等级/回流焊峰值温度Level-2-260C-1 YEAR

质量、可靠性和封装数据下载 查看或下载

出口管制分类 *仅供参考

  • 美国 ECCN:EAR99

更多 ISO7763 相关信息 封装信息

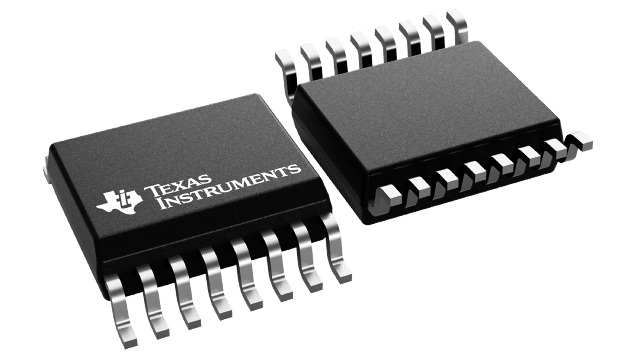

封装 | 引脚SSOP (DBQ) | 16

工作温度范围 (°C)-55 to 125

包装数量 | 包装2,500 | LARGE T&R

ISO7763 的特性

  • 100Mbps 数据速率

  • 稳健可靠的隔离栅:

  • 预计寿命超过 100 年

  • 高达 5000V 的 VRMS 隔离额定值

  • 高达 12.8kV 的浪涌能力

  • CMTI 典型值为 ±100kV/µs

  • 宽电源范围:2.25V 至 5.5V

  • 2.25V 至 5.5V 电平转换

  • 默认输出高电平 (ISO776x) 和低电平 (ISO776xF) 选项

  • 宽温度范围:–55°C 至 +125°C

  • 低功耗,1Mbps 时每通道的电流典型值为 1.4mA

  • 低传播延迟:5V 时的典型值为 11ns

  • 优异的电磁兼容性 (EMC):

  • 系统级 ESD、EFT 和浪涌抗扰性

  • ±8kV IEC 61000-4-2 跨隔离栅接触放电保护

  • 低辐射

  • 宽体 SOIC (DW-16) 和 SSOP (DBQ-16) 封装选项

  • 可用的汽车版本

  • 安全相关认证:

  • 符合 DIN V VDE V 0884-11:2017-01 标准的增强型绝缘

  • UL 1577 组件认证计划

  • 获得 CSA 认证,符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 标准的 CSA 认证措辞

  • 符合 GB4943.1-2011 的 CQC 认证

  • 符合 EN 60950-1 和 EN 61010-1 的 TUV 认证

ISO7763 的说明 ISO776x 器件是高性能六通道数字隔离器,可提供符合 UL 1577 的 5000VRMS(DW 封装)和 3000VRMS(DBQ 封装)隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。 在隔离 CMOS 或 LVCMOS 数字 I/O 的同时,ISO776x 系列的器件还可提供高电磁抗扰度和低辐射,同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。ISO776x 系列的器件采用所有可能的引脚配置,因此所有六个通道都可以处于同一方向,或者一个、两个或三个通道处于反向,而其余通道处于正向。如果输入功率或信号出现损失,不带后缀 F 的器件默认输出高电平,带后缀 F 的器件默认输出低电平。有关更多详细信息,请参阅 器件功能模式 部分。 该系列器件与隔离式电源结合使用,有助于防止数据总线(例如,RS-485、RS-232 和 CAN)或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术,ISO776x 系列器件的电磁兼容性得到了显著增强,可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO776x 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。
