前言
上一篇IGMPv1的实现过程：https://blog.csdn.net/Adsjddjjej/article/details/126306395
本文将继上篇IGMPv1协议介绍做一个仿真实验，用到的仿真软件为eNSP，这是一款由华为提供的、可扩展的、图形化操作的网络仿真工具平台。主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。
下载地址：https://dl.pconline.com.cn/download/1119414.html
软件安装教程：https://www.likecs.com/show-203902511.html
软件使用方法如下：https://zhuanlan.zhihu.com/p/398812327?ivk_sa=1024320u
一、协议版本配置

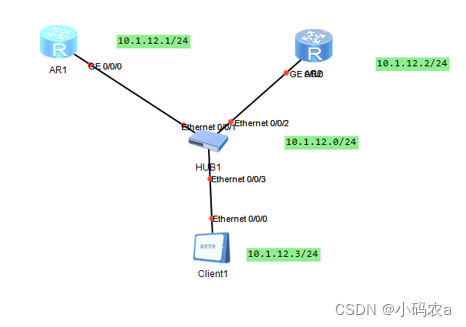

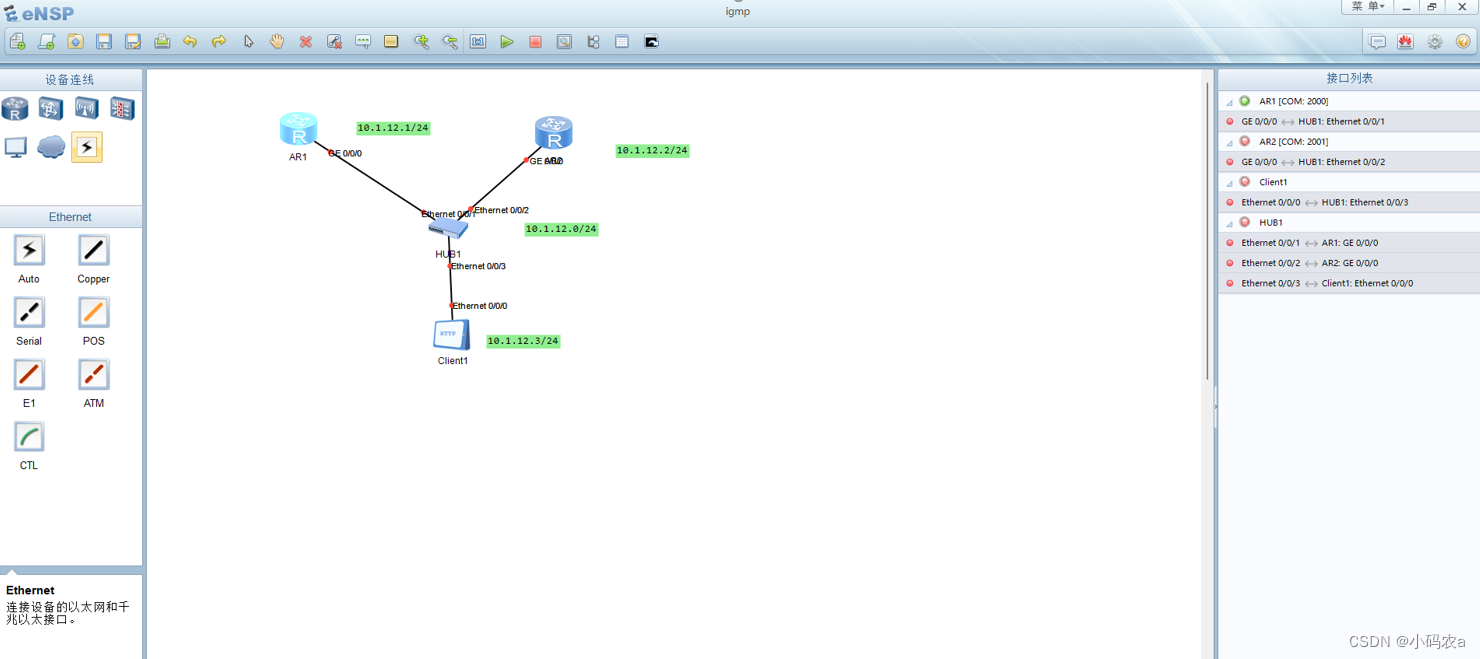

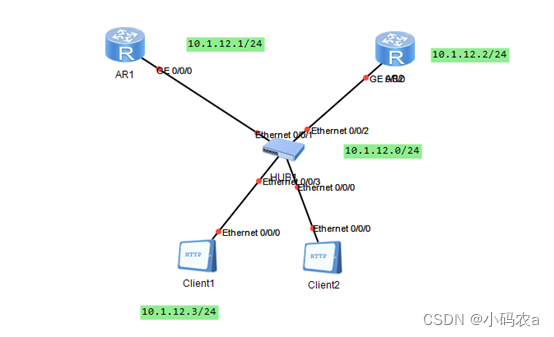

如下图所示，设置两台路由器R1、R2、一台交换机HUB1、一台主机的IP地址，配置相应的端口以及网线连接

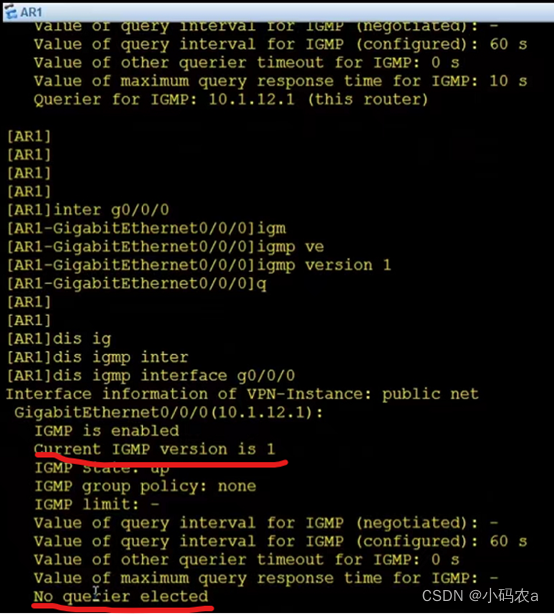

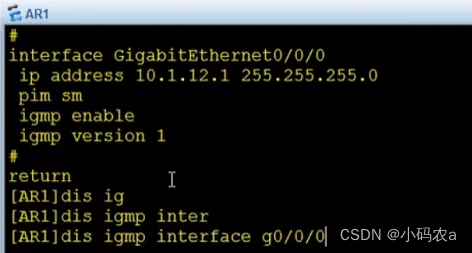

配置完R1的基本信息后双击R1，默认IGMP协议为IGMPv2版本，通过以下命令配置为IGMPv1，然后查看R1的IGMP协议版本为IGMPv1，No querier elected 即未选举查询器。
二、查询器选举
运行pim选举查询器，上一篇提到过，运行PIM DM或PIM SM的网段会选举DR，同时该DR也是IGMPv1的查询器。

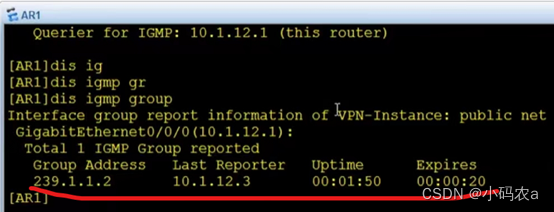

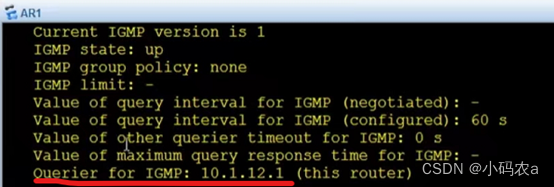

查询器选举为R1
三、数据抓包

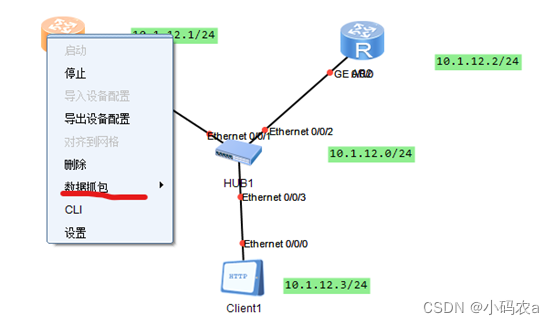

抓包

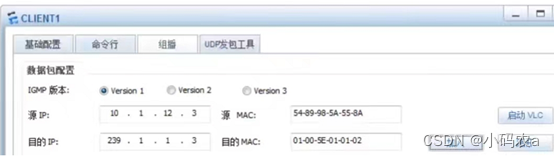

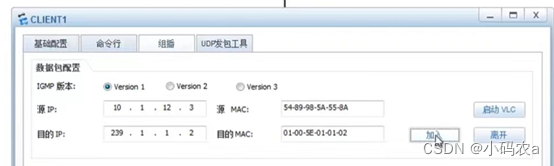

Client1加组

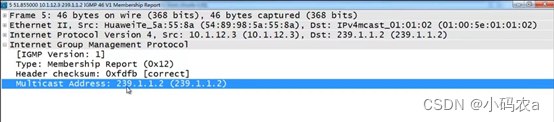

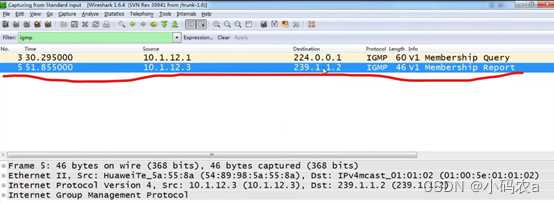

加组后看到成员报告信息
查询报文
成员关系查询信息，通用组的查询

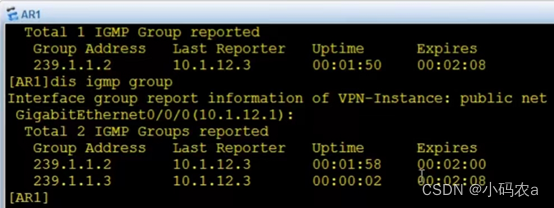

抑制机制
离开组
总结
以上为IGMPv1版本协议的三个过程，相信在实验中能更好理解该协议。
