浮动静态路由测试

浮动静态路由功能介绍

一、浮动静态路由功能介绍：
当网络中存在多条相同路由前缀时，会优先选取AD值（路由可信度，值越小，路由越优先）小的路由为主用路由，AD值大的路由为备份路由。当主用路由的下一跳不可达时，主用路由消失，备用路由生效切换为主用。当网络中有多条路径到达目的网络时，可以通过配置多条静态路由，修改静态路由的AD值，来实现主备链路的备份，该功能即为浮动静态路由。
二、浮动静态路由应用场景：
1.当网络中有多条路径到达目的网络时，可以通过配置静态浮动路由，来实现主备链路的备份。
2.浮动静态路由主要应用在设备与设备之间有多条物理链路互联时，比如常见的两条，客户希望一条作为主链路承载一些关键业务，另外一条作为备份链路（平时不用），当主链路故障不通的时候（比如接口down掉），数据流能够切换到备份链路而不中断，此时就可以考虑采用浮动静态路由；

引用自：https://baijiahao.baidu.com/s?id=1686311342638851625&wfr=spider&for=pc

=============================================
华为eNSP模拟
在这里插入图片描述

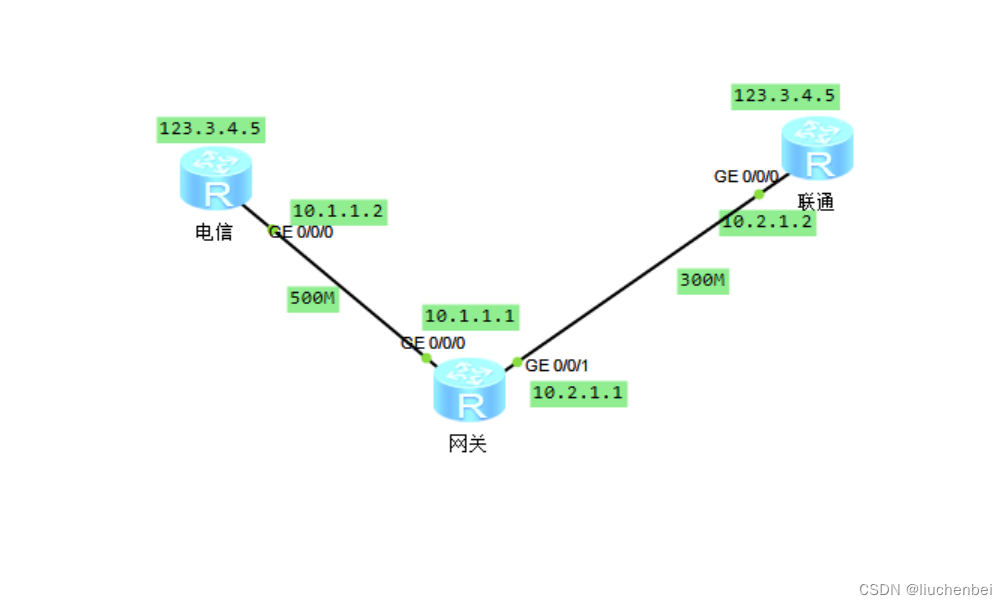

这里模拟用户上网，选取了三个路由器；
针对网关有两条路由选路，电信宽带是500M带宽，联通是300M；
在环回口配置地址123.3.4.5作为目的地址比如说百度，当我们在网关配置静态路由时，它们目的地址和掩码是一样的，所以如果配置优先级一样，则会实现路由上的负载均衡，但是这不是我们想要的。
这里模拟平时主要去往电信，电信接口故障时去往联通线路：

配置：

电信：
在这里插入图片描述
联通：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 10.2.1.2 24
Sep  6 2022 14:32:13-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol
 IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]int lo 0
[Huawei-LoopBack0]ip addre
[Huawei-LoopBack0]ip address 123.3.4.5 24

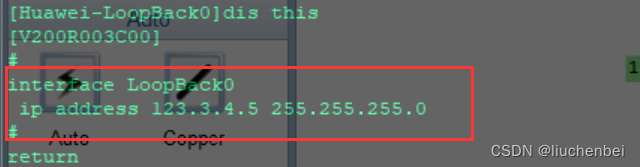

核查当前配置：
在这里插入图片描述
查看路由情况：地址都已发出

=============================================

网关配置：

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]int g0/0/0 #进入g/0/0/0接口
[Huawei-GigabitEthernet0/0/0]ip address 10.1.1.1 24
Sep  6 2022 14:31:20-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol
 IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Huawei-GigabitEthernet0/0/0]int g0/0/1 #进入g/0/0/1接口
[Huawei-GigabitEthernet0/0/1]ip address 10.2.1.1 24 #配置地址及掩码
Sep  6 2022 14:31:45-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
 IP on the interface GigabitEthernet0/0/1 has entered the UP state.

配置默认路由

这里为了实现主备链路效果，需要将其中一个路由规则优先级调大作为备份链路；

#给电信链路配置默认路由，静态路由优先级为60
[Huawei]ip route-static 0.0.0.0 0 10.1.1.2
[Huawei]ip route-static 0.0.0.0 0 10.2.1.2 preference ?
  INTEGER<1-255>  Preference value range
#给联通优先级配置为100，之后不会进入路由表中
[Huawei]ip route-static 0.0.0.0 0 10.2.1.2 preference 100

在这里插入图片描述
可以看到只有下一跳去往10.1.1.2的路由进入路由表；
执行ping，是可以达到环回口地址的；

测试转换：

在这里插入图片描述
这里进入主链路接口，并手动down掉接口，发现接口状态马上变为红色不可用；

并发现路由自动转换，实现选路；
在这里插入图片描述并且执行ping测试，也可以ping通虚拟网卡地址；

恢复接口，发现路由信息恢复（优先级数字更小），并可重新ping通；

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]undo shutdown
[Huawei-GigabitEthernet0/0/0]
Sep  6 2022 18:12:22-08:00 Huawei %%01IFPDT/4/IF_STATE(l)[0]:Interface GigabitEt
hernet0/0/0 has turned into UP state.
[Huawei-GigabitEthernet0/0/0]
Sep  6 2022 18:12:22-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol
 IP on the interface GigabitEthernet0/0/0 has entered the UP state.
