前言

经过多年的学习，发现自己虽然通信专业科班出身，并且现在从事相关工作，但是工作中常常对很多概念含糊不清，所以想通过整理将现有的通信算法流程整理一下，查漏补缺，如有帮助到他人，也是手有余香的美事。

一、通信系统整体概念

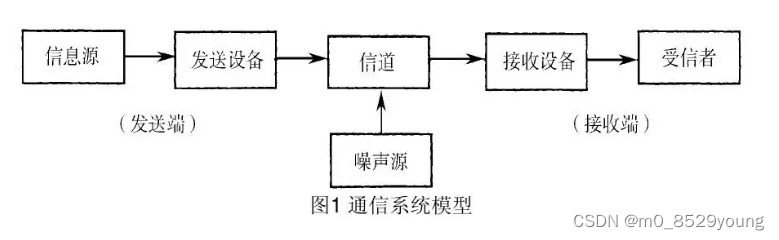

通信系统非常庞杂，但是学习时总是分模块理解，比较碎片化，常常只是处理整个流程中非常小的一部分，很难从全景出发。所以我想先能有个整体躯干，然后基于这一躯干逐步补充算法的枝节。我想在每个文档的给出每个模块的优化，对整体的性能影响。如下图所示，一个简单的通信系统分为如下几个模块，信源，发送设备，信道，噪声，解调器，信宿。

我想就从上述这个模型出发，搭建一个仿真链路，说明每个通信中的处理步骤的作用，首先从最简单的BPSK调制解调链路开始。

二、链路实现

1.生成随机bit

a=rand(1,m);

2.量化

代码如下（示例）：量化：BPSK调制只有水平幅度的调制，我们可以通过生成范围为0~1的随机比特，然后将这一范围的随机bit映射到-1、1这两个值上。

  for i=1:m
    if(a(1,i)>0.5)
      a(1,i)=1;
    else
      a(1,i)=-1;
    end;
  end;

3.调制

将量化后的信号加载到载波上：

    bpsk_m(1,i)=a(1,k)*sin(2*pi*0.5*i+fan)+a(1,k)*cos(2*pi*0.5*i+fan);

4.过信道

过信道：基线接收信号y=h*s+n;，这里为了简化逻辑，认为信道不对幅度相位做改变，只有噪声对信号有影响。

bpsk_m=bpsk_m+N0;% 信号加噪声，模拟过信道

5.加窗

加窗后接收信号y=window(h*s+n);这里window(*)表示对信号进行加窗。

  tempx=fft(bpsk_m2);
  tempxor=tempx;
  tempx=tempx.*h0;     %低通滤波
  tempx=ifft(tempx);

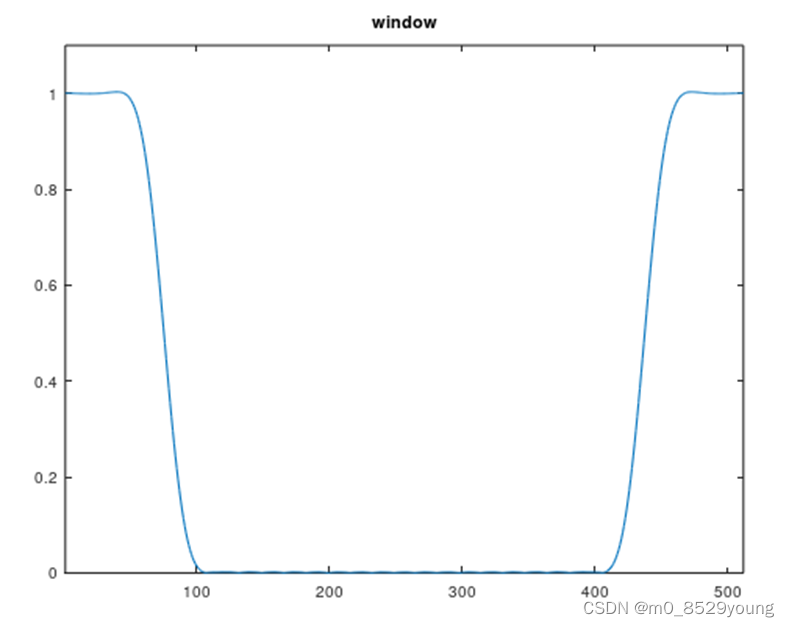

窗函数如下图所示：

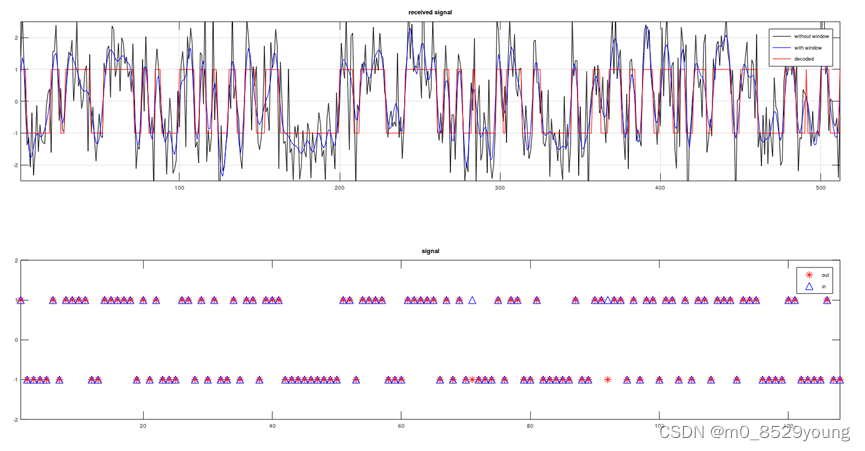

加窗前后的信号变化如下图所示：

上图中without window曲线表示没有低通滤波器的滤波的接收到的时域数据信号，从图中可以看出，此时的数据有很多杂波，这也就是高频分量。上图中with window曲线表示通过低通滤波器后接收到的时域数据信号，相对未加窗信号平滑了许多。随后的decoded曲线表示根据加窗后信号解码出的时域数据，又经过量化，变为了-1、1的数字信号。

6.解调

就是简单的硬判决，大于门限一个值，小于门限一个值。

  In=real_x1+real_x;      % 可只取一路，这里取了两路之和
  for i=1:N               % 滤波后整形
    if(In(1,i)>0)         % 判决，得到解调结果
      In(1,i)=1;
    else
      In(1,i)=-1;
    end;
  end;

三、多信噪比下的误码率

下图给出不同信噪比下的误码率：

从图中可以看出，随着信噪比的增加，误码率在不断改善。

四、完整代码：

如下代码可由matlab/octave实现，前文中的图片均由下述代码实现：

clc;
close all;
clear;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
m=128;
N=512;
fan=pi/20;
n=1:1:N;
snr=-9:1:-2;
for isnr=1:length(snr)
  iSNR=10^(snr(isnr)/10);
  N0=sqrt(1/iSNR/2)*randn(1,N) ;%噪声
  h0=mywindow(N);
  %%%%%%%%%   随机序列
  a=rand(1,m);
  for i=1:m
    if(a(1,i)>0.5)
      a(1,i)=1;
    else
      a(1,i)=-1;
    end;
  end;

  %%% 生成BPSK信号
  bpsk_m=zeros(1,N);
  j=1;k=1;
  for i=1:N
    if(j==(N/m+1))
      j=1;
      k=k+1;
    end;    % 0.05*pi 为初始相位，可以任意改变
    bpsk_m(1,i)=a(1,k)*sin(2*pi*0.5*i+fan)+a(1,k)*cos(2*pi*0.5*i+fan);
    j=j+1;
  end;
  bpsk_m=bpsk_m+N0;% 信号加噪声，模拟过信道
  % 接收处理  用正交本振与信号相乘，变频
  bpsk_m1=bpsk_m.*sin(2*pi*0.5*n);
  bpsk_m2=bpsk_m.*cos(2*pi*0.5*n);
  %滤波
  tempx=fft(bpsk_m1);
  tempx=tempx.*h0;     %低通滤波
  tempx=ifft(tempx);
  real_x=real(tempx);

  tempx=fft(bpsk_m2);
  tempxor=tempx;
  tempx=tempx.*h0;     %低通滤波
  tempx=ifft(tempx);
  %显示非滤波后的时域效果
  tempxor=ifft(tempxor);
  real_x1=real(tempx);
  real_x1or=real(tempxor);

  In=real_x1+real_x;      % 可只取一路，这里取了两路之和
  for i=1:N               % 滤波后整形
    if(In(1,i)>0)         % 判决，得到解调结果
      In(1,i)=1;
    else
      In(1,i)=-1;
    end;
  end;

  an=zeros(1,m);
  for i=1:m
    an(1,i)=In(1,(i-1)*N/m+N/(2*m));
  end;

  Pe(isnr) = sum(an~=a)/m;
end
figure(1)
subplot(2,1,1);
plot(real_x1or,'k');
hold on
plot(real_x1+real_x,'b');
axis([1  N -2.5 2.5]);
grid on;
hold on;
plot(In,'r');
title('received signal')
legend('without window','with window','decoded');
subplot(2,1,2);  %  比较误码
plot(an,'r*');hold on;
axis([1  m -2 2]);
plot(a,'b^');
title('signal')
legend('out','in');

figure(2)
semilogy(snr,Pe,'r-o');%画曲线
xlabel('SNR (dB) ');
ylabel('BER');
title('BER-SNR')
legend('BPSK-simu');
grid on;
figure(3)
plot(1:length(h0),h0)
axis([1  length(h0) 0 1.1]);
title('window')

总结

本文给出了BPSK调制解调，加窗，采样等处理节点的具体实现，并给出了仿真性能结果，希望能给大家带来帮助，接下来我会给出信道对信号处理的影响。
