ACL----访问控制列表

2.ACL功能:

• 访问控制：在设备上的流入或流出方向上，匹配流量，然后执行动作。（允许/拒绝）
• 抓取流量：ACL经常会跟其他协议共同使用，当与其他协议共同使用时，ACL一般仅作流量匹配，对应动作又其他协议完成。(防火墙、路由策略、QoS )

3.ACL的匹配规则:

• 自上而下，逐一匹配；匹配成功，则直接按该条目执行，不继续向下匹配.

• 若都没有匹配上，则执行默认规则:

  （思科设备ACL访问控制列表末尾隐含条件：拒绝所有流量

  华为设备 ACL 访问控制列表末尾隐含条件：允许所有流量）

• 基本ACL：只能基于IP报文的源IP地址、报文分片和时间段来定义规则

                         编号：2000-2999（规则编号：用于区分不同的规则列表）

• 高级 ACL： 基于 IP 报文的源 IP 、目的 IP 、协议字段、 IP 报文的优先级、报文长度、传输层的源目端口 号等信息来规定。

• 二层ACL：使用报文的以太网帧信息来定义规则


• 用户自定义ACL： IP 报文、 TCP 报文、 ICMP 、端口号、 MAC



                    编号： 5000-5999

  示例

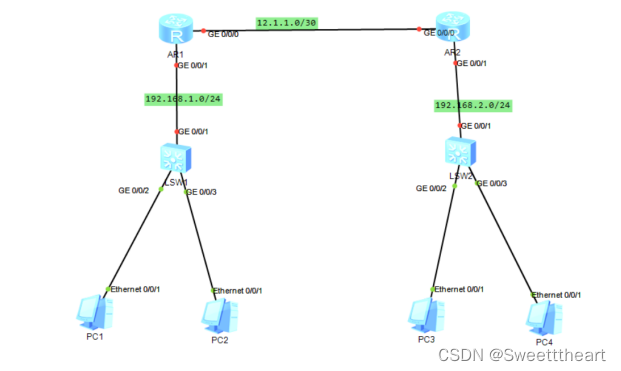

  需求一 ：PC1可以访问192.168.2.0/24网段，PC2不行

  • 分析：仅对源有要求，配置基本ACL即可
  • 配置原则 ：由于基本ACL仅关注源IP地址，故配置时尽量靠近目标，避免对其他地址访问误伤。
  • 配置：

  一、创建 ACL 列表

  [R2]acl 2000 // 创建编号为 2000 的 ACL 列表

  二、设定规则

  [R2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0 // 设定规

  则，拒绝源 IP 为 192.168.1.2 的地址通过

  三、允许所有

  [R2-acl-basic-2000]rule 10 permit source any // 在最后允许所有

  规则号：华为默认规定步长为 5 ，方便后期维护时增加或删除规则。

  四、在接口调用 ACL 列表

  [R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 // 在该接

  口出方向调用

  每个接口仅能调用一张 ACL 列表。但一张表可以在多个接口被调用

  方向：出方向、入方向；根据流量流动方向来判断，一个接口即可以是出接口也可以是入接

  口。

  [R2]display acl all

  [R2]display acl 2000

  上述命令中0.0.0.0该字符串，是通配符。 0 代表不可变， 1 代表可变位。

  例 1 ：

  rule deny source 192.168.1.2 0.0.0.0 拒绝 192.168.1.2 通过

  192.168.1.2-----11000000.10100100.00000001.00000010

  0.0.0.0---------00000000.00000000.00000000.00000000

  例 2 ：

  拒绝 192.168.1.2 和 192.168.1.3 通过

  rule deny source 192.168.1.2 0.0.0.1

  192.168.1.2-----11000000.10100100.00000001.00000010

  0.0.0.1---------00000000.00000000.00000000.00000001

  例 3 ：

  拒绝 192.168.1.0/24 网段中的所有单数 IP 通过

  rule deny source 192.168.1.1 0.0.0.254

  192.168.1.1-----11000000.10100100.00000001.00000001

  0.0.0.254-------00000000.00000000.00000000.11111110

  需求二 ：PC1可以访问PC3，但是不能访问PC4

  • 分析 ：对目标有要求，需要使用高级ACL
  • 配置原则：因为高级ACL对流量进行的是精确匹配，为避免对链路资源的占用，故在最接近源的位置配置。
  • 配置：

  [R2]acl 3000

  [R2-acl-adv-3000]rule deny ip source 192.168.1.1 0.0.0.0 destination

  192.168.2.2 0.0.0.0

  [R2-acl-adv-3000]rule permit ip source any

  需求三：要求PC1可以ping通R2，但是不能telnet R2
• 分析：本需求涉及到端口，所以需要使用高级ACL
• 配置：

[R1]acl 3100

[R1-acl-adv-3100]rule deny tcp source 192.168.1.1 0.0.0.0 destination

12.1.1.2 0.0.0.0 destination-port eq 23

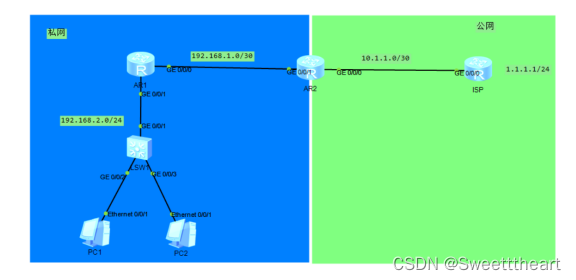

NAT----网络地址转换

 NAT分类：

• 静态NAT：一对一、在私网边界路由器上建立并维护一张表（静态地址映射表）。记录了私有地址与公有地址的转换关系

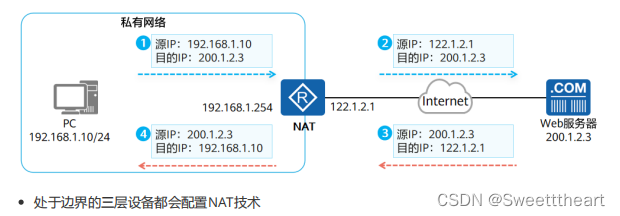

  工作过程
  配置：

[Huawei]interface GigabitEthernet 0/0/0 // 进入边界设备的对外接口

[Huawei-GigabitEthernet0/0/0]nat static global 10.1.1.1 inside

192.168.2.1 // 配置静态地址转换。此公有 IP 地址不能是本路由器上正在使用的公有

IP 地址。

漂浮 IP ：这个 IP 必须是从运营商合法买到的公网 IP 地址，并且要与出接口地址处于同一网

段。

[Huawei]display nat static // 查询静态 NAT 转换表

•  动态NAT：一对多、多对多、同一时间内，仅允许一个私网IP进行转换。只能等上一个流量回来后，下一个流量才能转换发出。（排队上网）
  配置：
