Rasterization 2 (Antialiasing and Z-Buffering)

Sampling theory

Sampling Artifacts in Computer Graphics

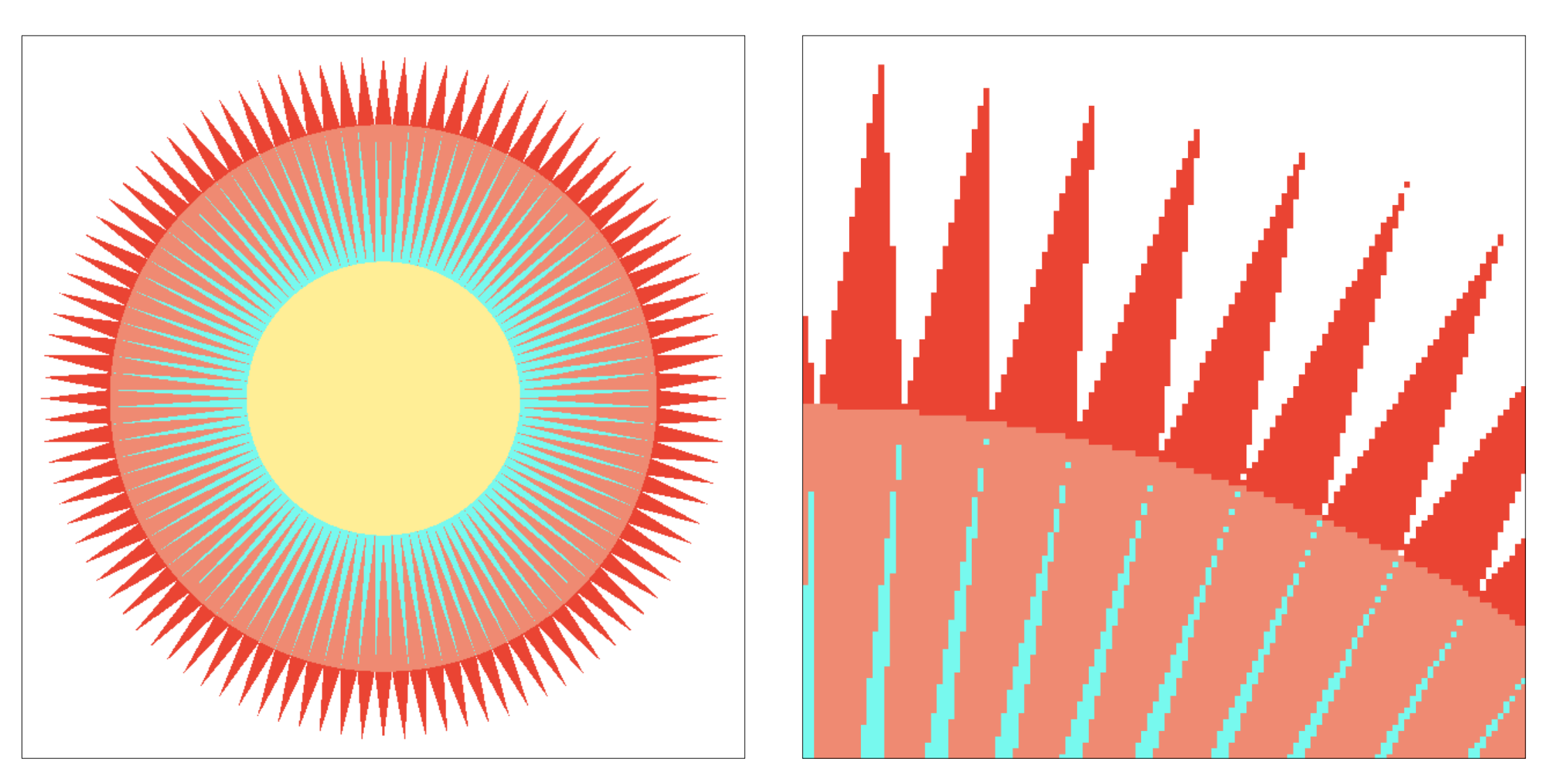

Aliasing 锯齿

Moiré Patterns in Imaging 摩尔纹

Wagon Wheel Illusion (False Motion) 车轮效应

对于旋转方向的错误感知

Artifacts due to sampling - “Aliasing”
- Jaggies – sampling in space
- Moire – under sampling images
- Wagon wheel effect – sampling in time

原因：信号变化的速度太快了但采样太慢了

Blurring (Pre-Filtering) Before Sampling 在采样前模糊

原始的采样

经过模糊（滤波）后的采样

在实际应用中的效果

注意：不能先采样再做模糊，会导致锯齿被模糊

Frequency Domain 频域

Frequencies

定义 $\cos 2\pi fx$ 中的 $f$ 为频率
$f=\frac{1}{T}$

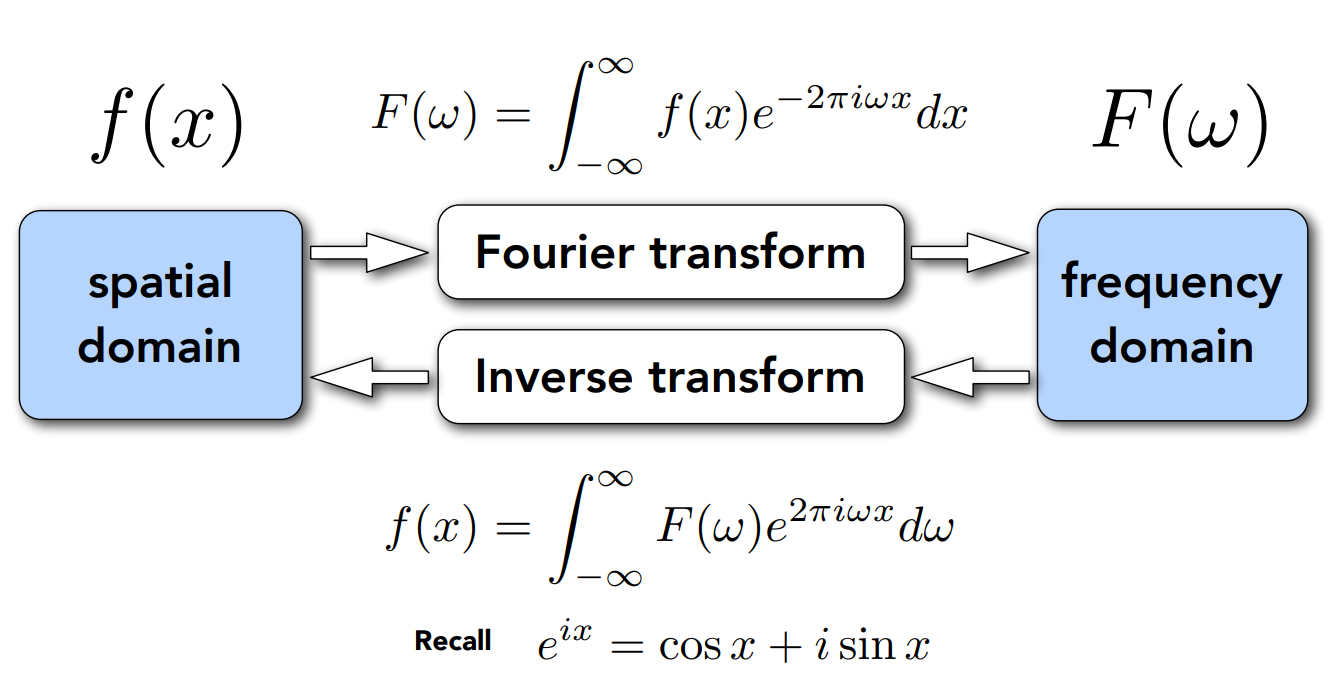

Fourier Transform 傅里叶变换

任何周期函数都可以被展开为 $\sin x$ 和 $\cos x$ 的和的形式
把图像从时域（图像空间）变为频域（频率空间）

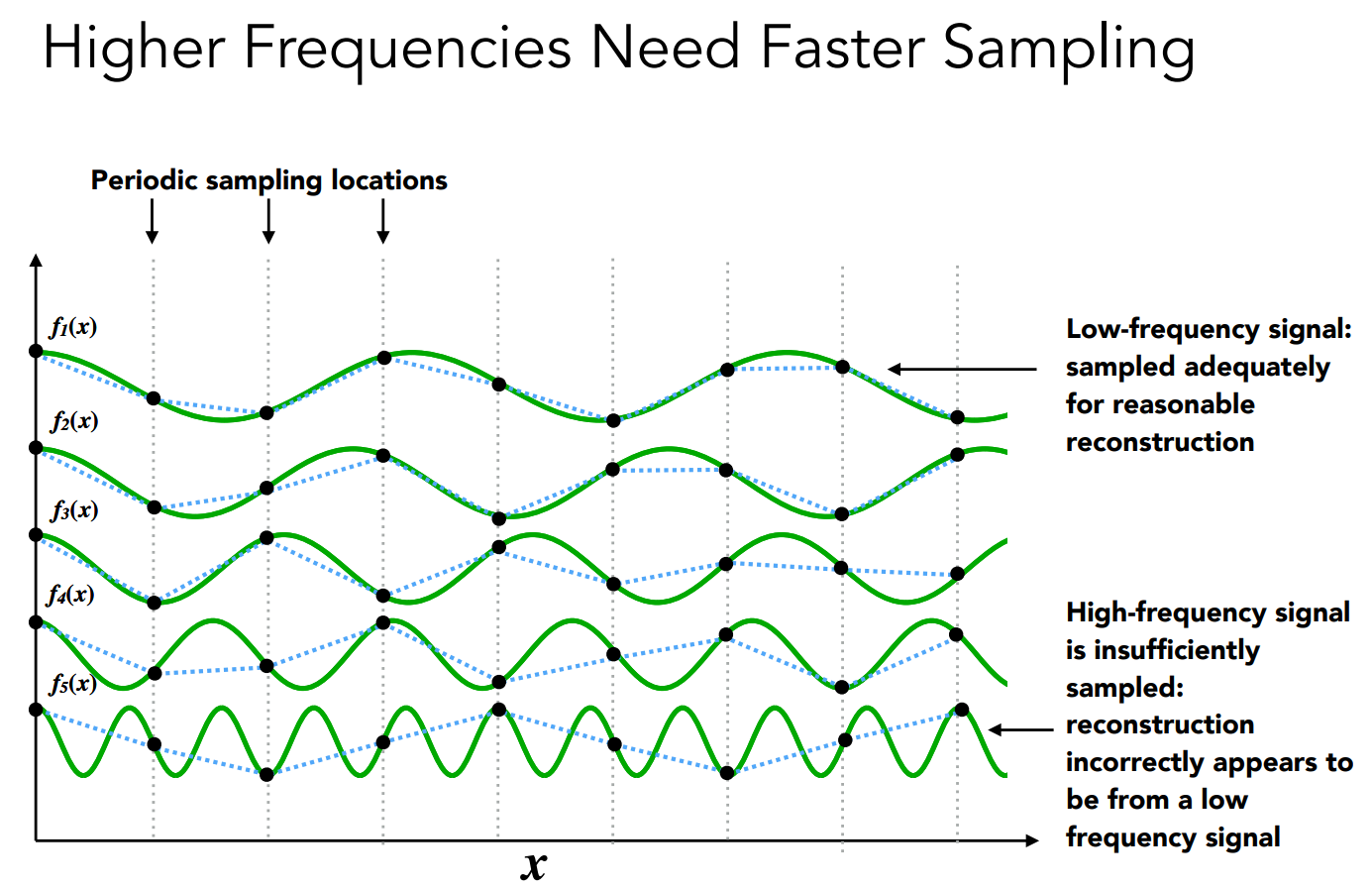

在这样的条件下，可以发现，频率越高的函数需要更高的采样频率

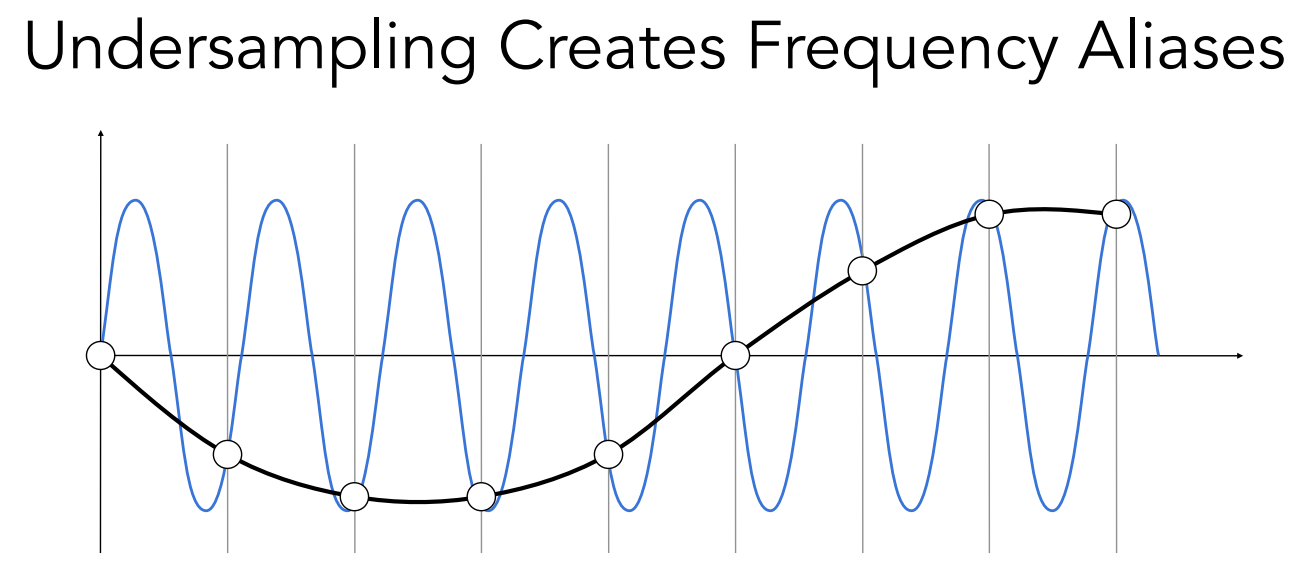

走样的定义：同样采样方法采样两种不同频率的函数无法区分它们

Filtering 滤波

解释：Getting rid of certain frequency contents （去掉一系列的频率）

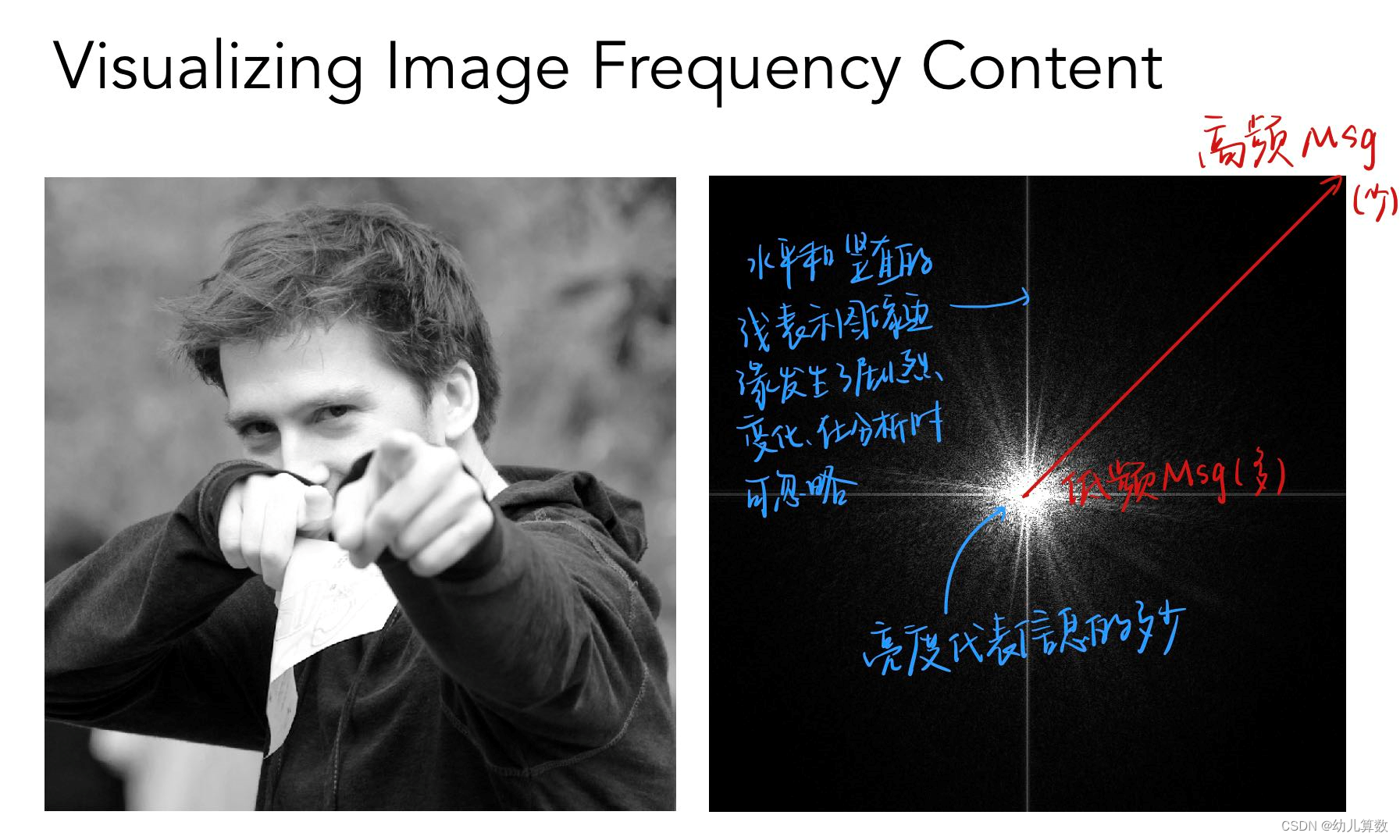

这是一个图像经过傅里叶变换后的频域图

在这里插入图片描述

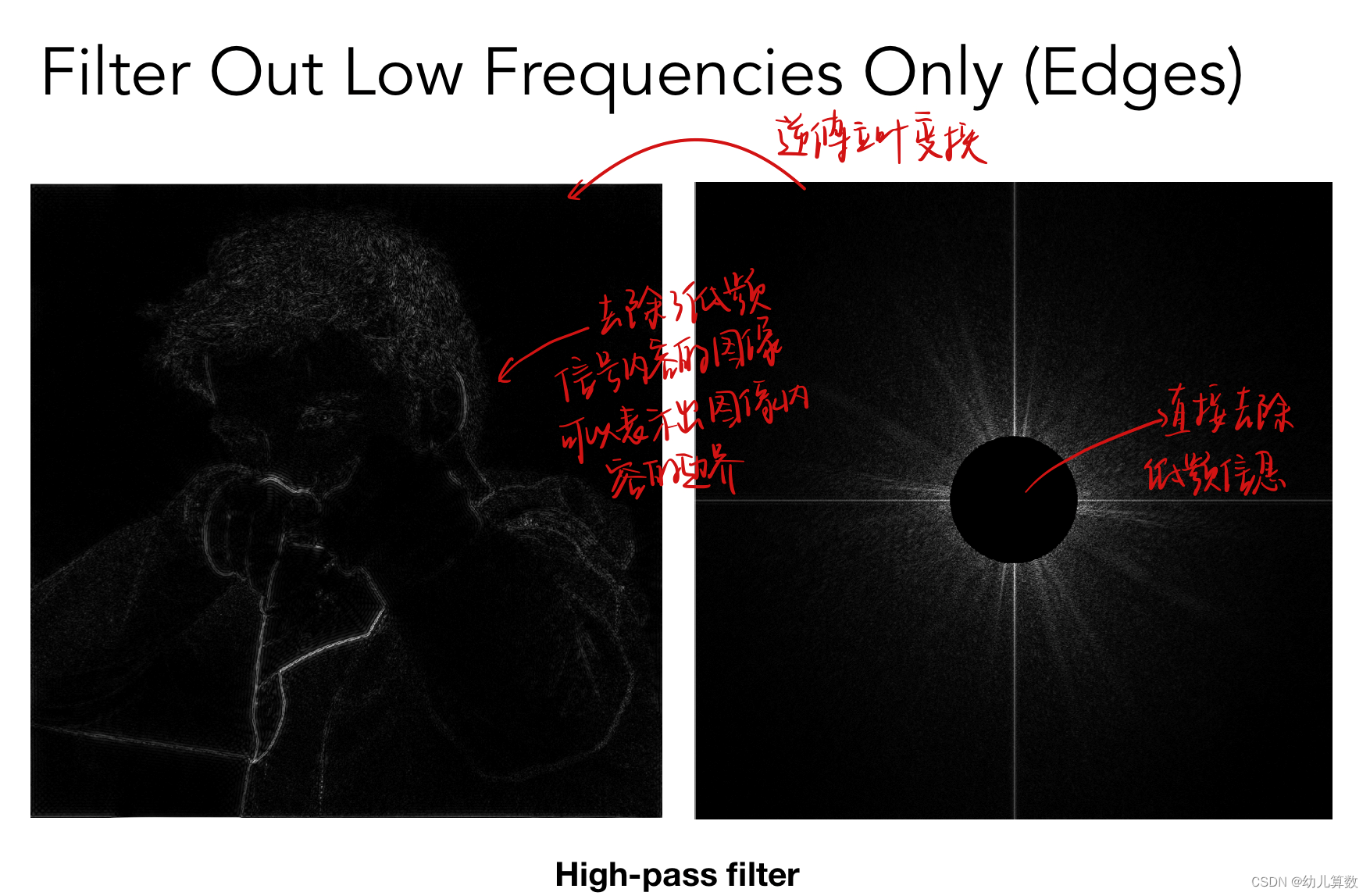

在经过高通滤波（去掉低频信息）之后，可以提取出图像的边界

高频信息对应图像边界的理由：图像的边界的左右两侧发生了剧烈的变化，是高频信息
在这里插入图片描述

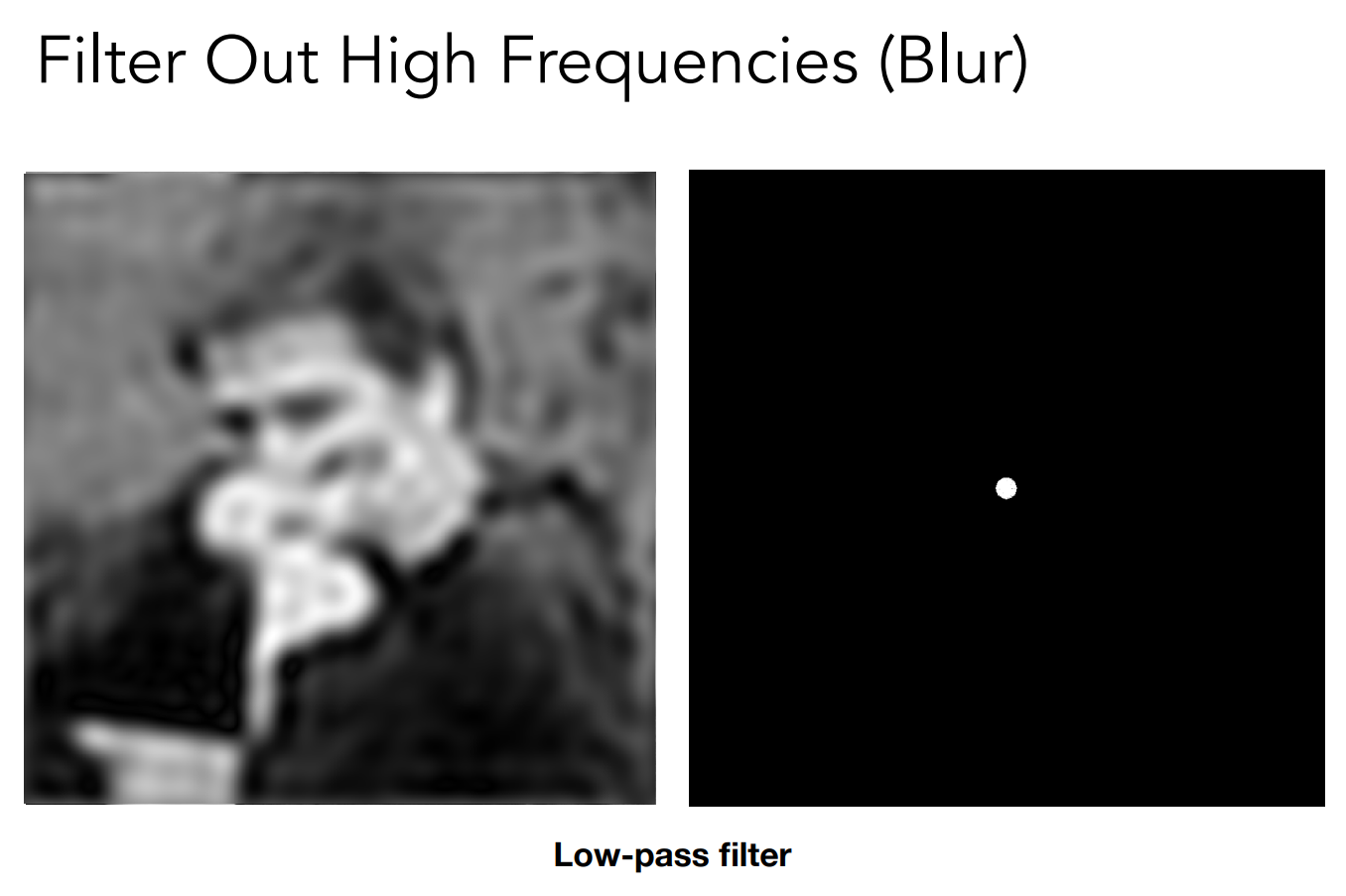

反之，低通滤波（去掉高频信息）就对应了边界被模糊的情况

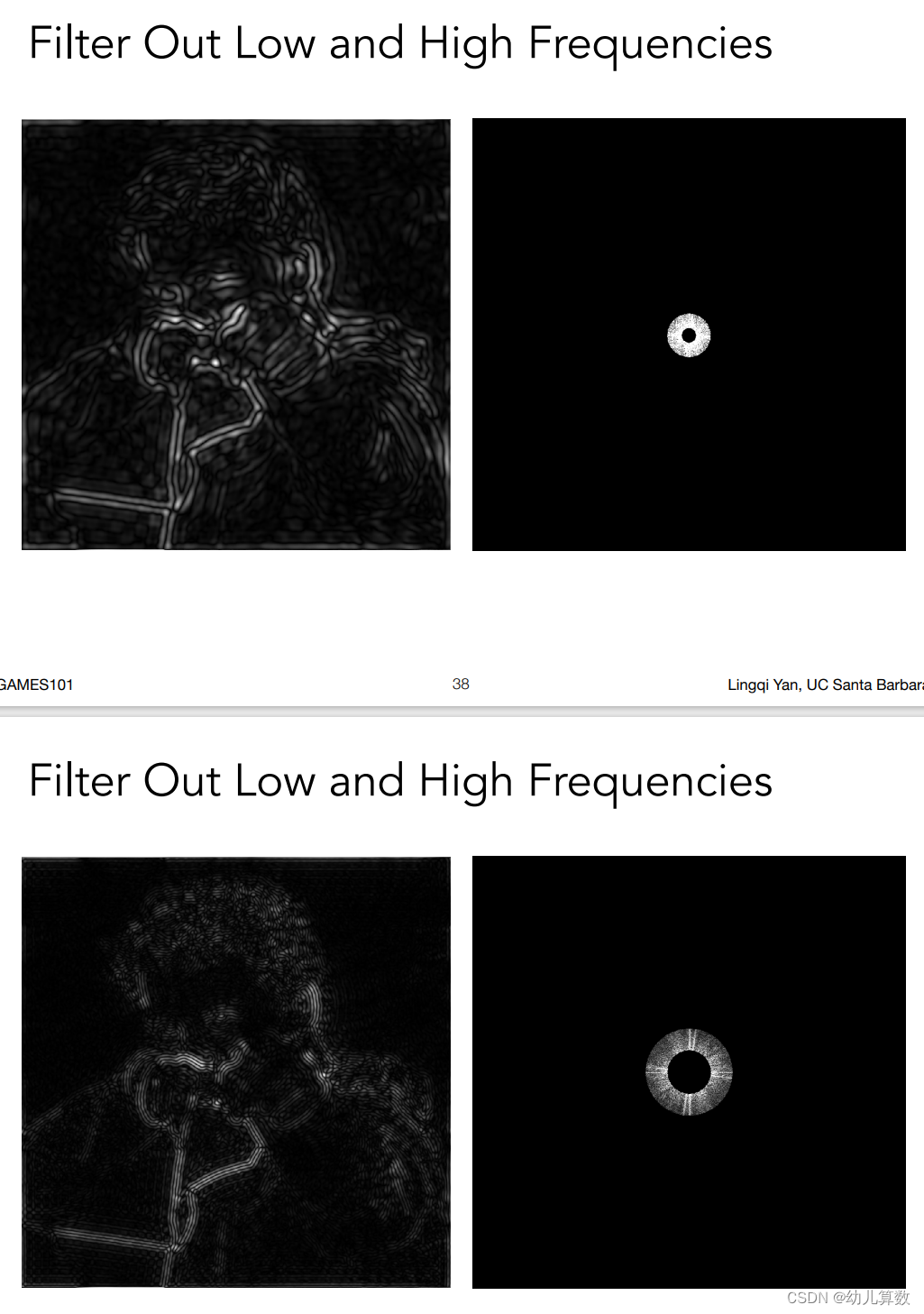

如果留下某一段的频率，就留下的是一部分的边界信息

在这里插入图片描述

Convolution 卷积

Convolution in the spatial domain is equal to multiplication in the frequency domain, and vice versa
作用
- Option 1: Filter by convolution in the spatial domain
- Option 2:
  - Transform to frequency domain (Fourier transform)
  - Multiply by Fourier transform of convolution kernel
  - Transform back to spatial domain (inverse Fourier)

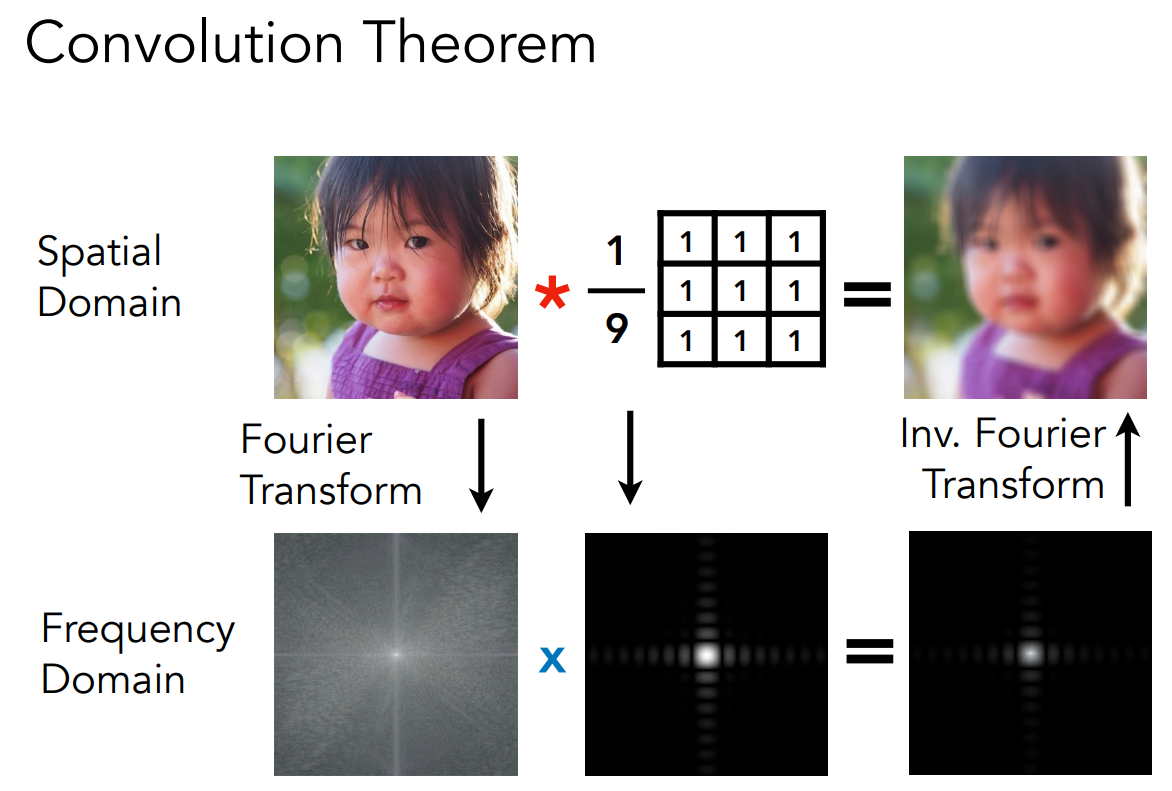

卷积定理的一个例子

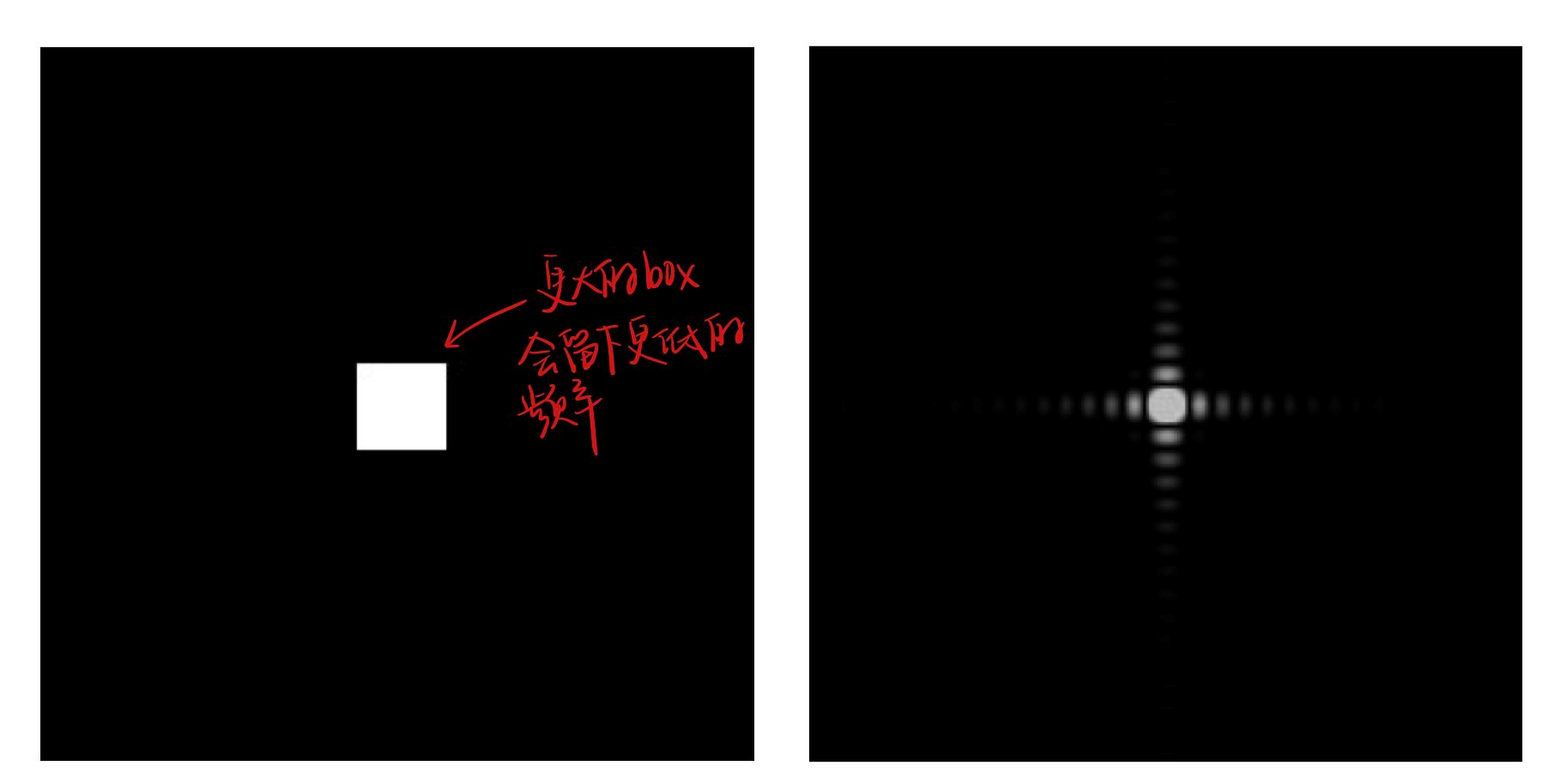

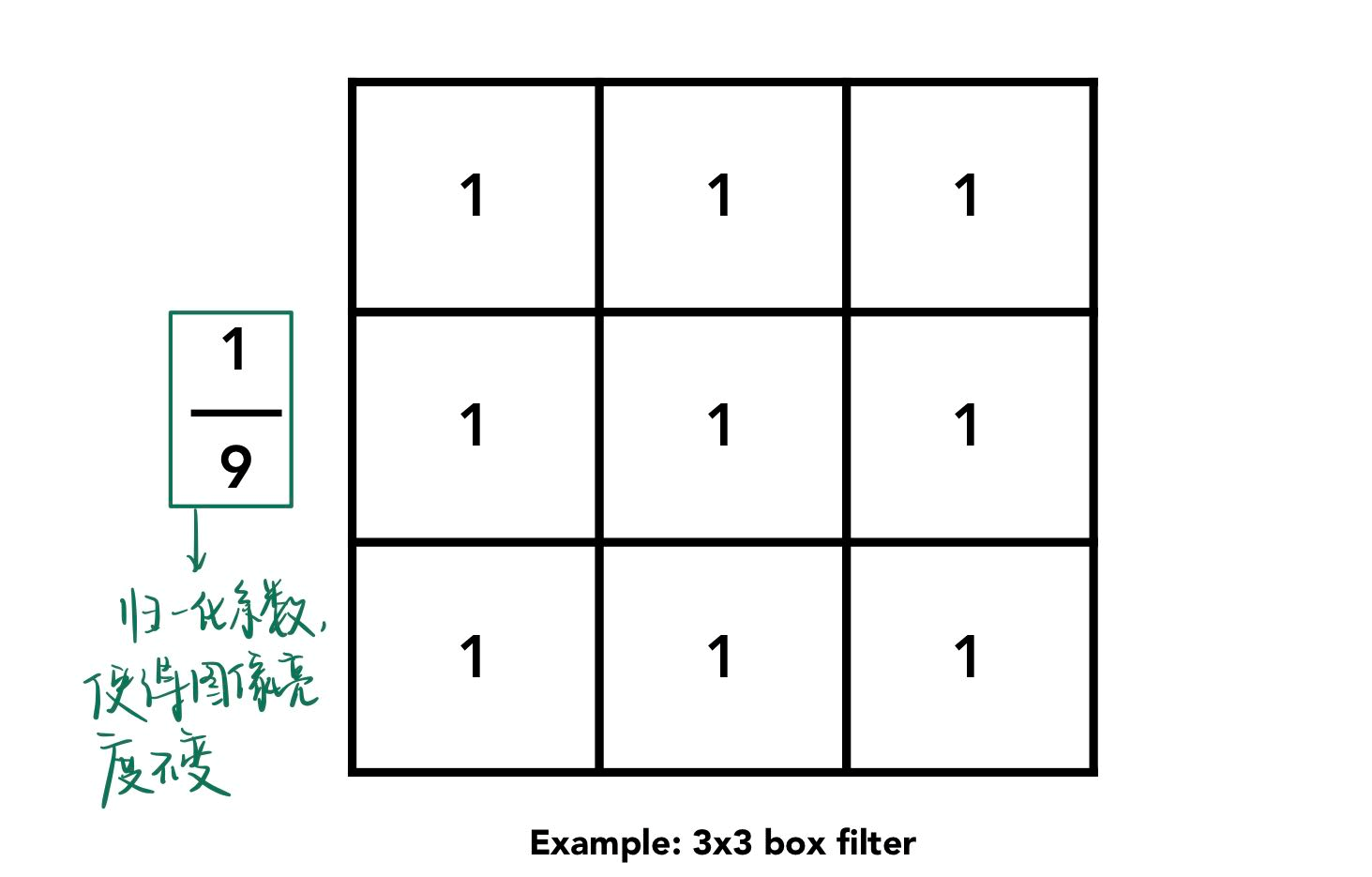

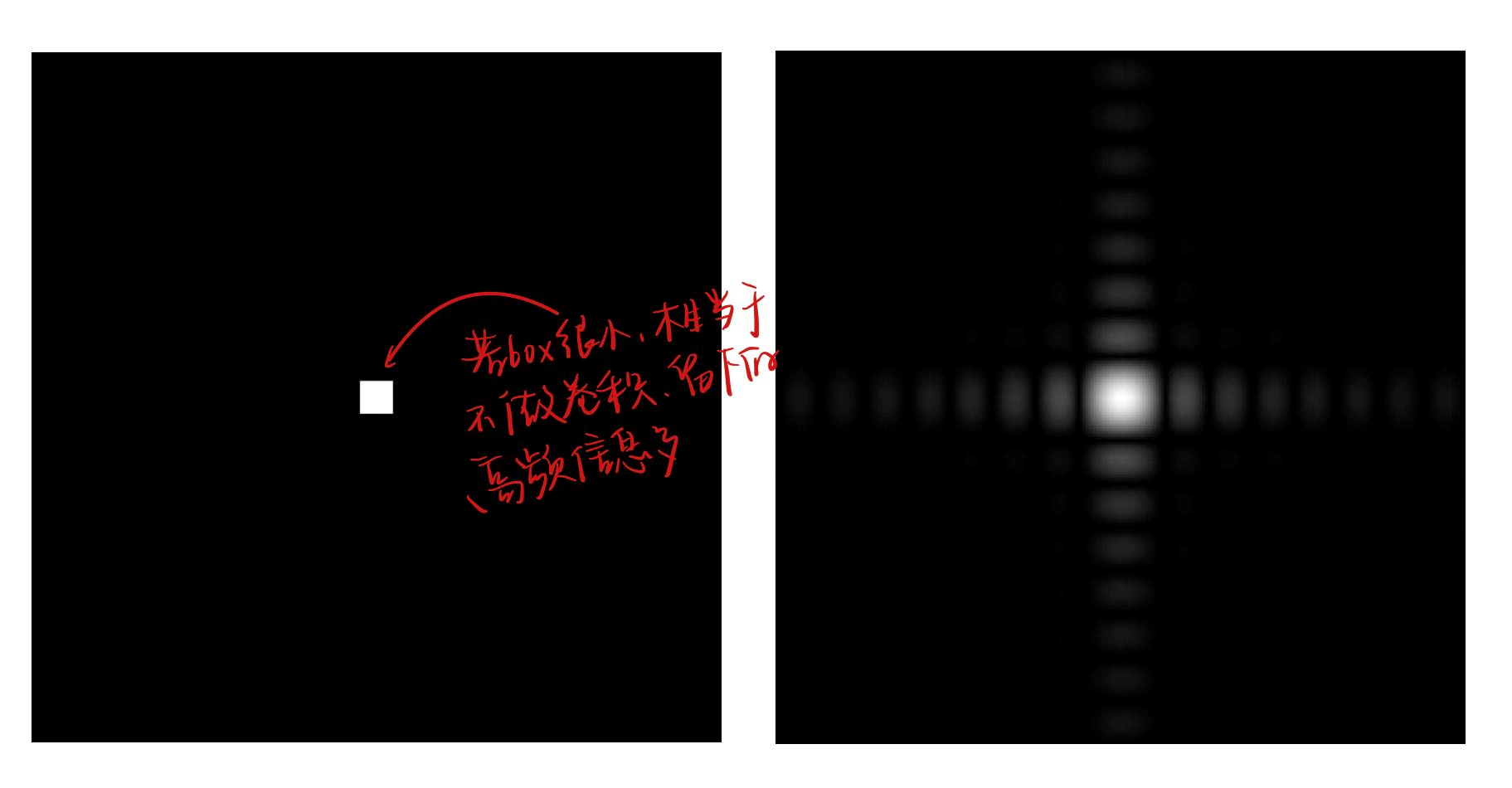

Box Filter 滤波盒

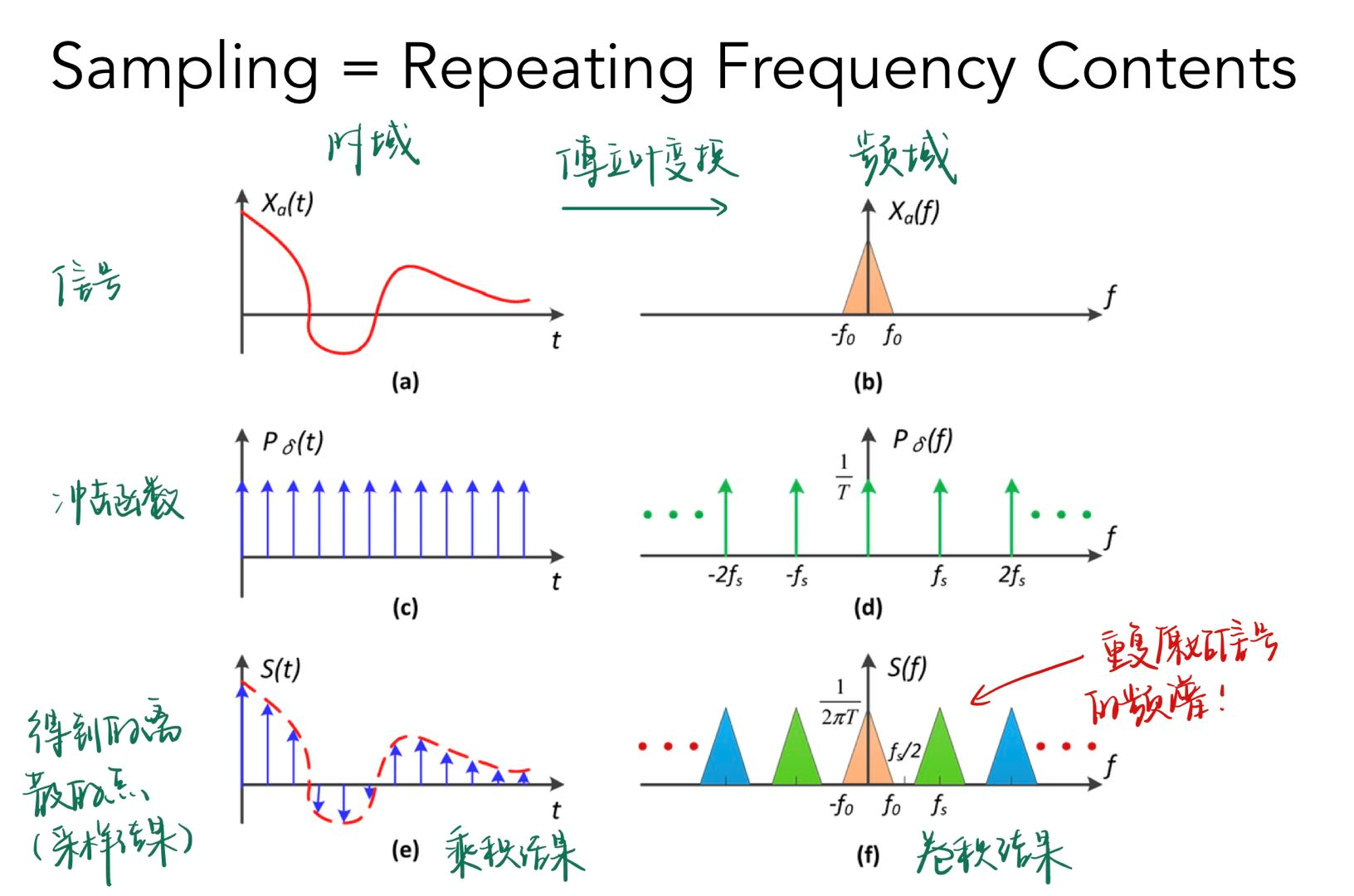

采样的本质

Sampling = Repeating Frequency Contents

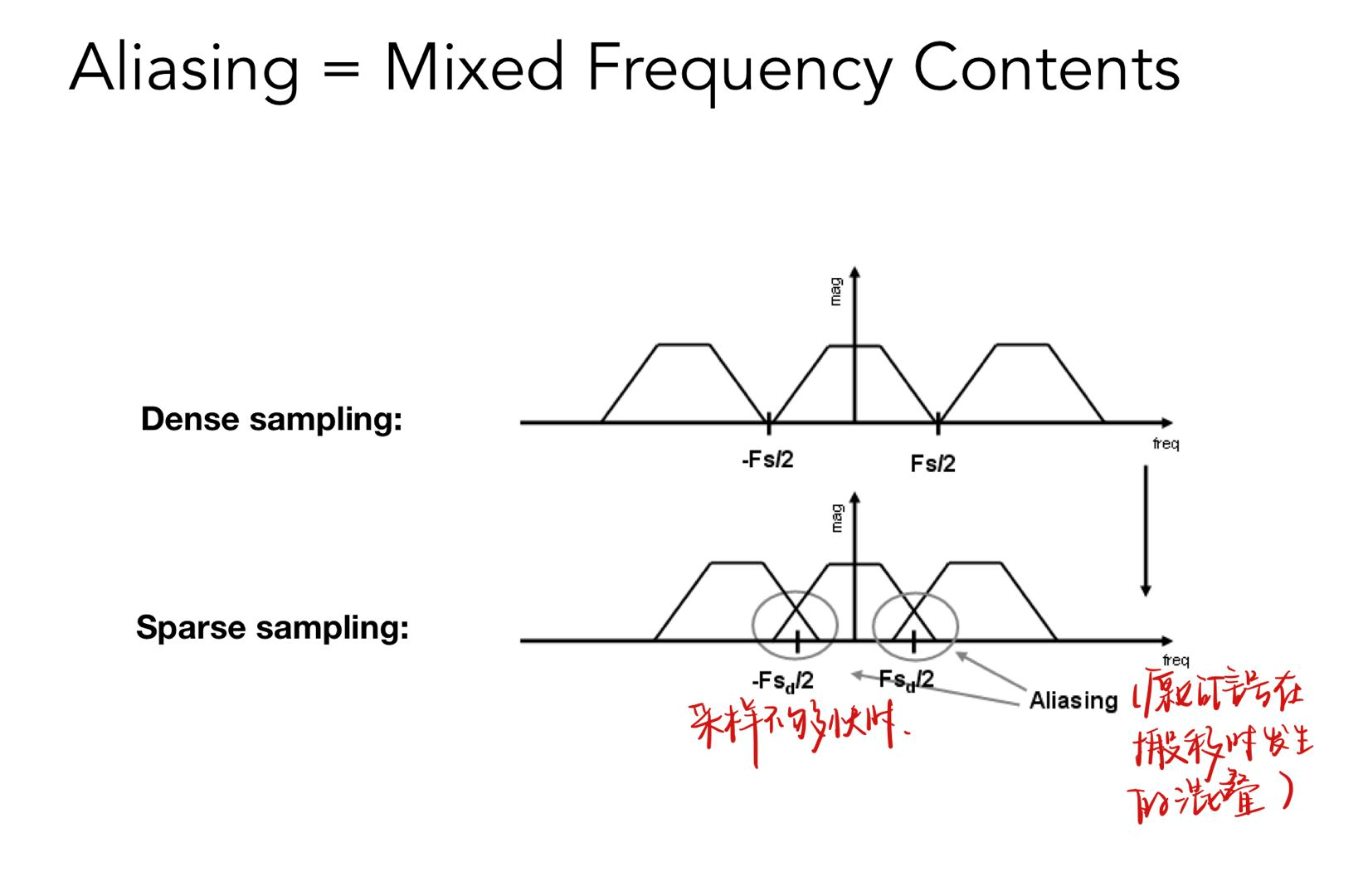

锯齿的本质

Aliasing = Mixed Frequency Contents

Antialiasing 抗锯齿

抗锯齿的方法

增加采样率：扩大频谱的搬移间隔
- 需要高分辨率显示设备

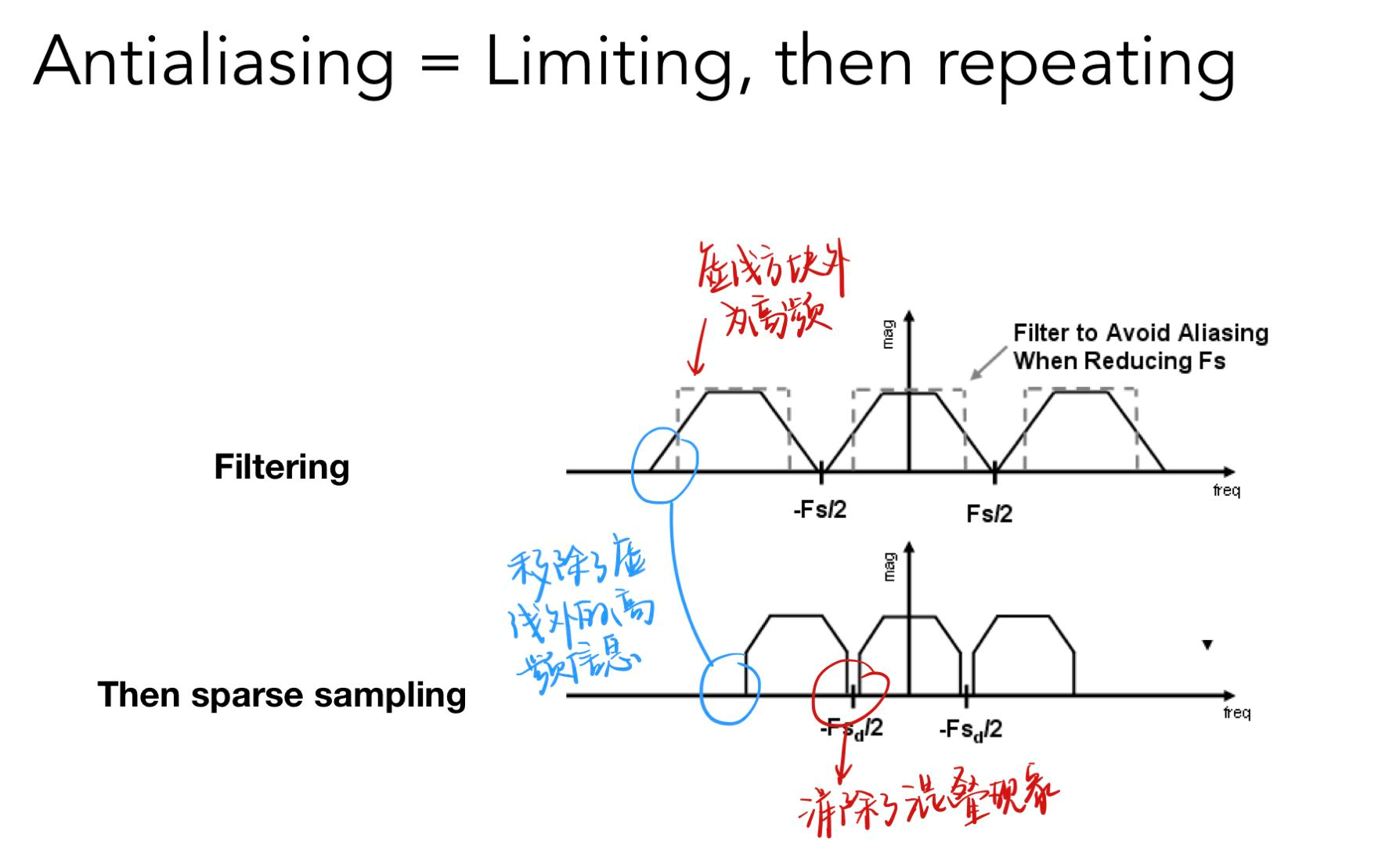

先做模糊（低通滤波），再做采样

反走样在像素层面的解决方案

求平均：Convolve $f (x, y)$ by a 1-pixel box-blur
- Recall: convolving = filtering = averaging
- 通过边界占像素的比例来觉得像素亮度从而完成模糊过程
采样：Then sample at every pixel’s center

Antialiasing By Supersampling (MSAA)

这是一个近似反走样的操作，不能完全的实现反走样
这是一个对信号的模糊操作，不是真正的靠提升像素的分辨率来实现的
这个操作使用了更多的点对三角形是否在像素内进行了测试，增大了计算量（例如把一个像素分为 $2\times 2$ 的方格就增大了 $4$ 倍的计算量

MSAA 的步骤

Supersampling

将每个像素切分成 $2\times 2$ 的方格，对方格中的每个点计算其是否在三角形内，根据每个像素在三角形内的点的个数决定发光的强度

Sampling

对图像根据模糊操作得到的值进行采样

Z-Buffering 深度缓冲

Painter’s Algorithm 画家算法

Paint from back to front, overwrite in the framebuffer
Requires sorting in depth ( $\log n)$ for $n$ triangles)
Can have unresolvable depth order
- 如果两两存在覆盖关系，就无法定义深度顺序，如下图

Z-Buffer 深度缓存

现代使用的算法
Store current min. z-value for each sample (pixel) 此算法是针对像素的，操作针对像素，维护的是像素
在生成图像时，同步生成两张图
- frame buffer（最后的结果） stores color values
- depth buffer (z-buffer 深度信息) stores depth
为了方便起见，假设
- z is always positive (smaller z $\to$ closer, larger z $\to$ further)
深度缓存算法和顺序无关（假设没有两个三角形在任何一个像素中没有相同深度，因为三角形的坐标基本都是使用浮点型存储，基本可以认为两个三角形没有相等的深度）
无法处理透明物体的深度

实际上，在生产环境还是有可能产生深度相同的情况，此课不讨论

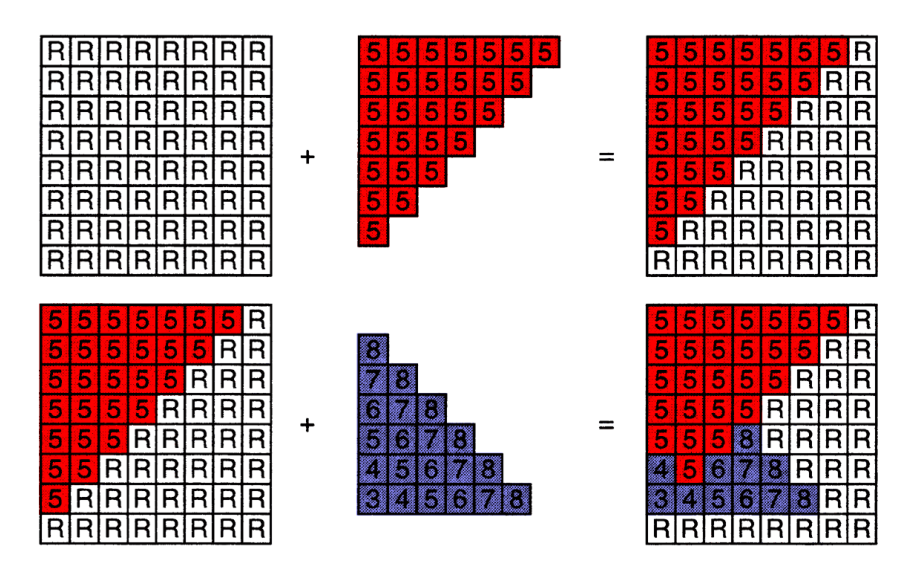

深度缓存例子

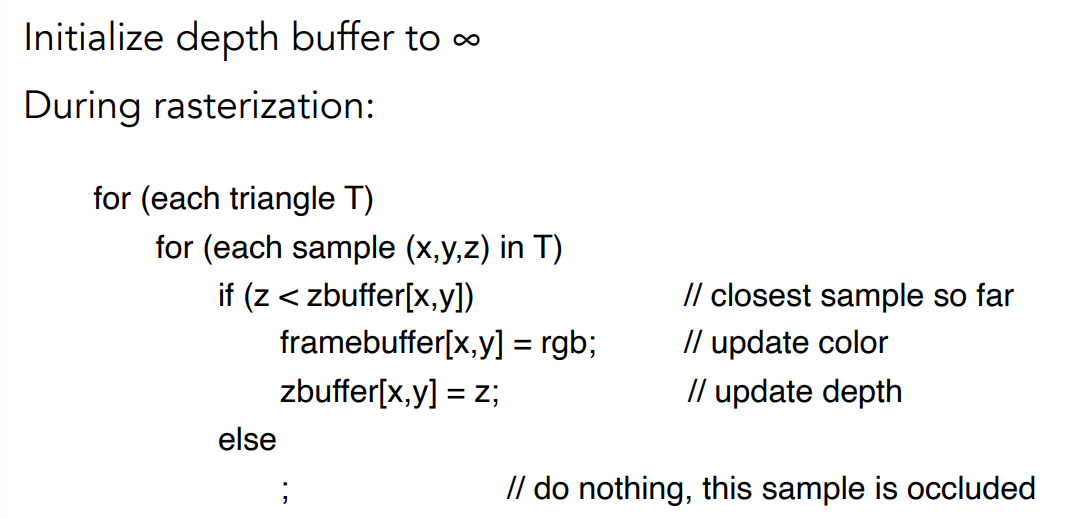

算法流程

例如，第一个三角形的深度为 $5$ ，更新 frame buffer， z-buffer。再叠加另一个三角形时，根据上述算法流程部分覆盖，这样第二个三角形的部分就会被遮挡

时间复杂度

假设一次操作，对于一个三角形而言的所要更新的像素为常数 $C$ （通常在 $100$ 个左右），时间复杂度为

$O (n)$ for $n$ triangles (assuming constant coverage)
此处并没有排序，只是记录每个像素的最小值
