机翼简易模型结构静力学分析与预应力模态分析

●学习目标:如图7-5所示,本实例为机翼简易模型结构预应力模态分析,通过本实例学习预应力模态

分析的基本操作方法和相关设置。

●起始文件: Ch7/Ch7-1/Airfoil modeling.wbpj。

●结果文件: Ch7/Ch7-1/Airfoil modeling Analysis wbpj。

需要仿真源文件见链接机翼简易模型结构静力学分析与预应力模态分析 - 技术邻

或者联系技术扣扣2386317960

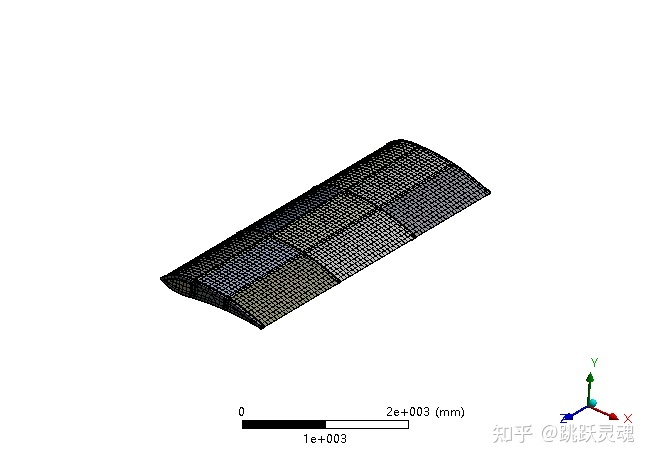

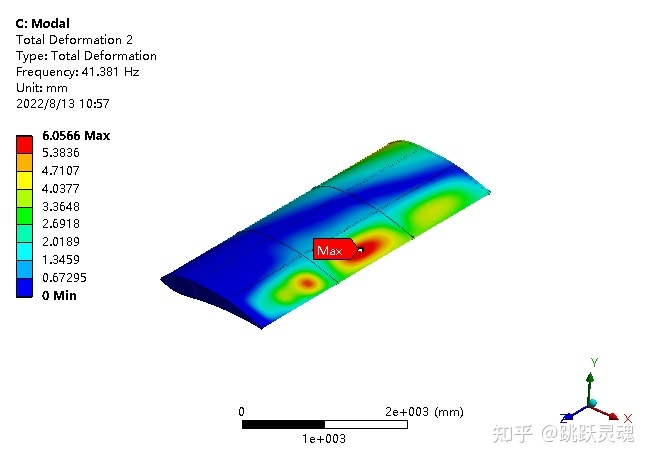

图7-5模态分析网格和振 型云图

图7-5模态分析网格和振 型云图

  1. 分析流程
  2. 静力学分析。

Step1创建分析系统

启动Workbench 分析程序,浏览打开分析起始文件Airfoil modeling wbpj。拖曳分析系统中[ Static

Structural]. [ Modal ]进人项目流程图(需要共享[ Gcometry ]、[ Engineering Data]、I Model ]单元格内容).

男存工程文件名称为Airfoil modeling Analysis, 如图7-6所示。

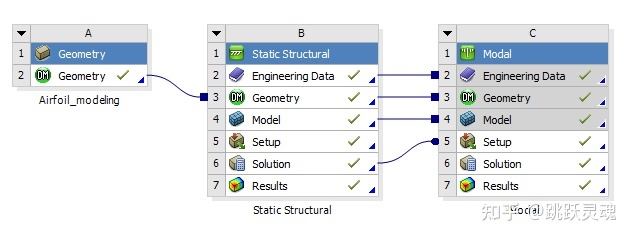

图7-6创建工程文件

Step2定义工程材料数据

双击[ Enginering Data(B2)] 单元格,选择[ General Materials ]材料库中的[ Aluminum AlloyI.单击

“+”进行添加。

Step3定义几何零件行为特性

双击项目单元格[ Model(B4)],进人Mechanical静力学分析环境。

①对导航树[ Geometry]一[Part]中文名称“蒙皮”的体素进行设置,在明细栏中设置其厚度为

[ Thickness=5mm],同理“翼肋”赋予厚度[ Thickness -5mm],“纵墙” 赋予厚度[ Thickness -5mm ]

②定义所有壳体材料,在明细栏中设置[ Materials- > Assignment=AluminumAlloyI赋予中文名称“加强筋”材料,在明细栏中设置[ Materials→Assignment=AluminumAlloy], 其他选项默认,如图

图7-7赋予壳体厚度、 线体特性和材料指定

Step4网格划分过程

①单击选取导航树[ Mesh]分支,在明细栏设置(Defutls sRelevance 50]

2右键单击插人2次IFacc Mehingl 在明细栏IGomery 1分别选择所有“蒙皮”和“纵墙”的面,

进行2次[ Face Meshing ]映射网格划分,如图7-8所示。

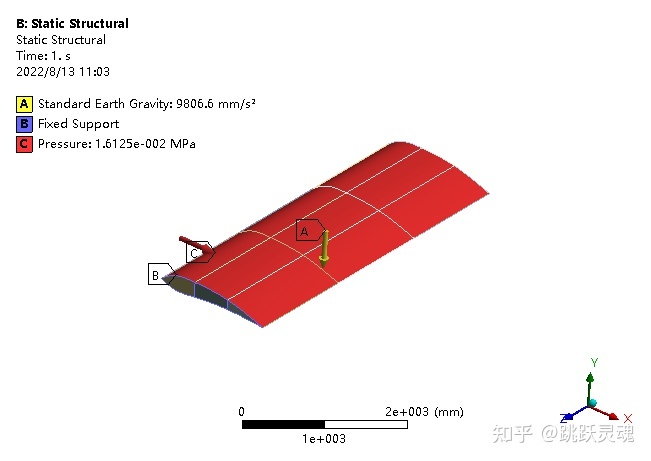

载荷与约束

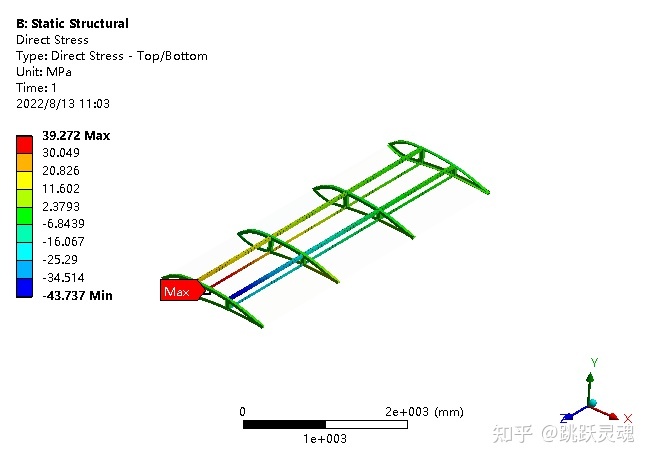

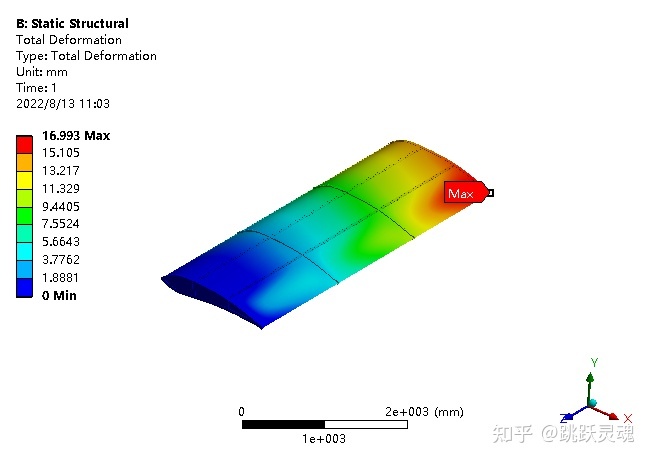

后处理

[

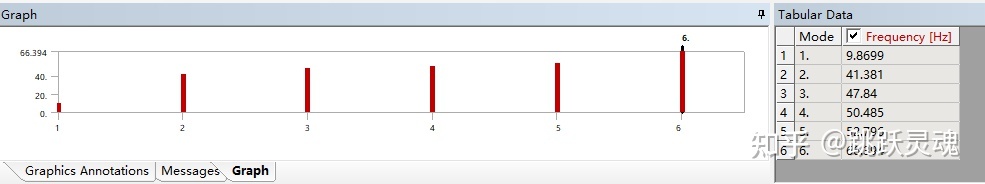

模态分析结果
