交换的思路:

 eth-trunk 创建vlan trunk 接口划入vlan STP SVI VRRP DHCP

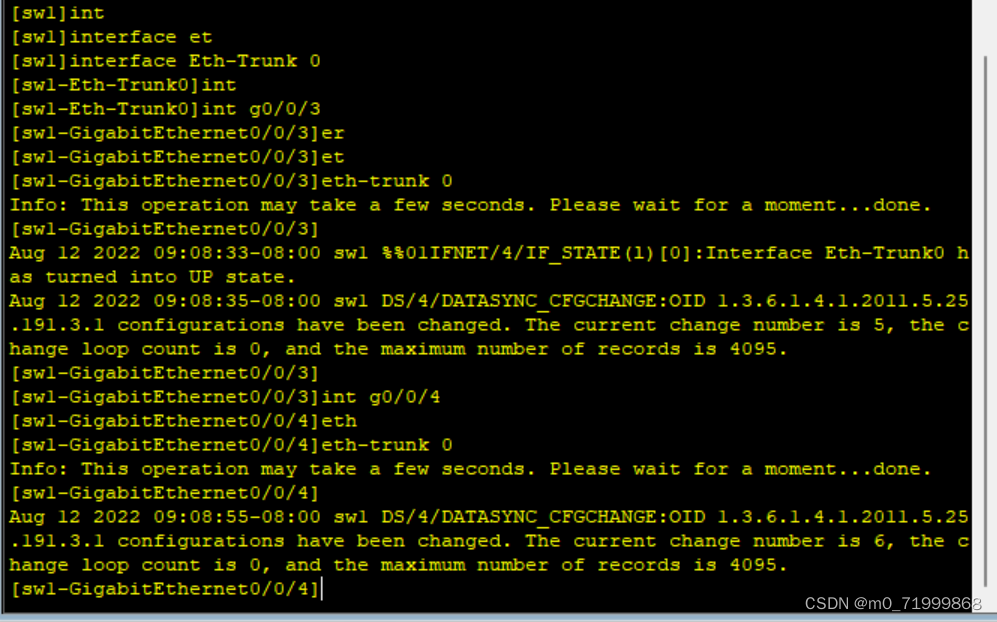

第一步：做eth-trunk

 第二步：sw1/2/3/4创建VLAN，sw3/4接口划入VLAN,并创建trunk（sw1/2除了上行的三层的接口不用trunk其他接口都用trunk，sw3/4除了连接pc的端口，上行的两个端口都要trunk）

第三步：分组，定生成树STP的根网桥

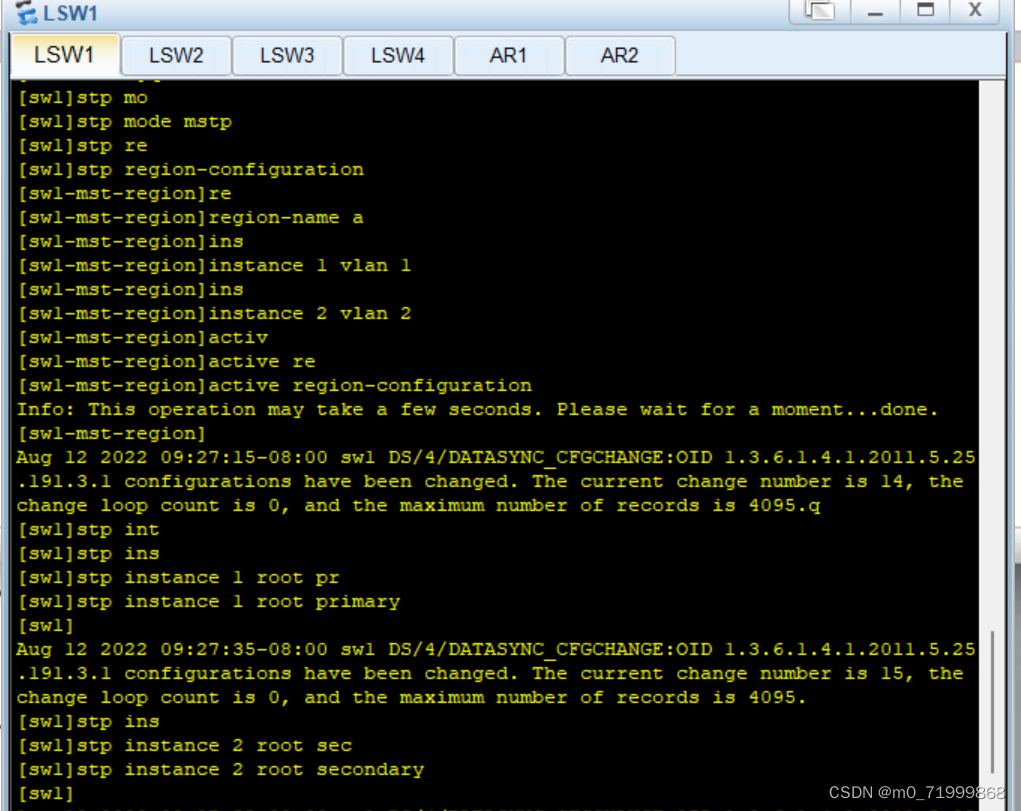

（上图就是指令就是在sw1上就是创建两个组分别将两个vlan放进去，然后自己做了vlan1那个组的根网桥，做vlan2组的备用根网桥）

（sw2同理，做vlan2的根网桥，做vlan1组的备用根网桥）

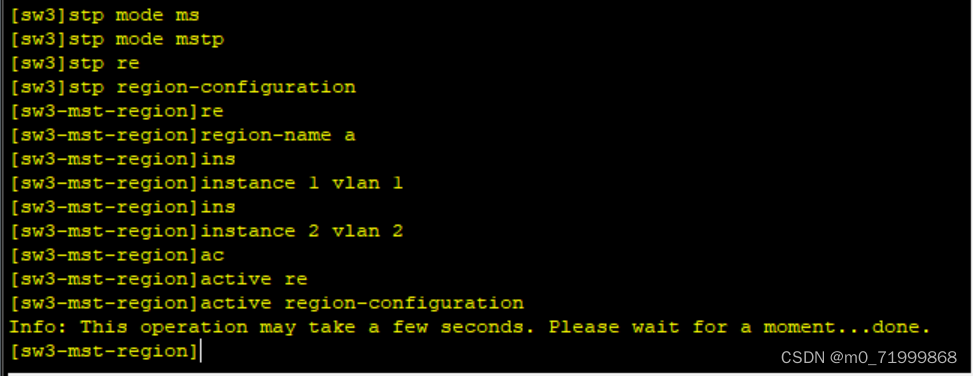

 （上两图sw3/4加入生成树，但是不用配置根网桥和备用根网桥了）

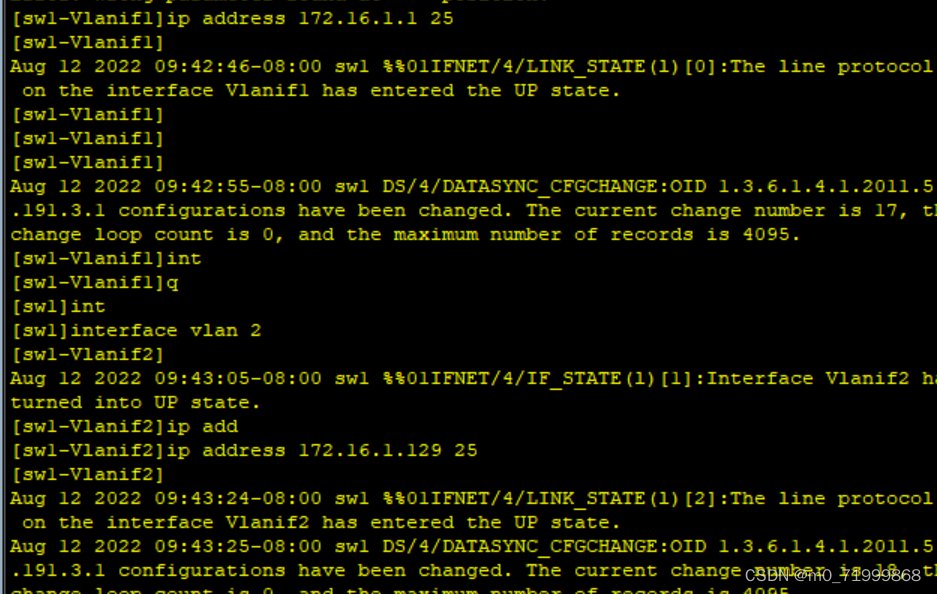

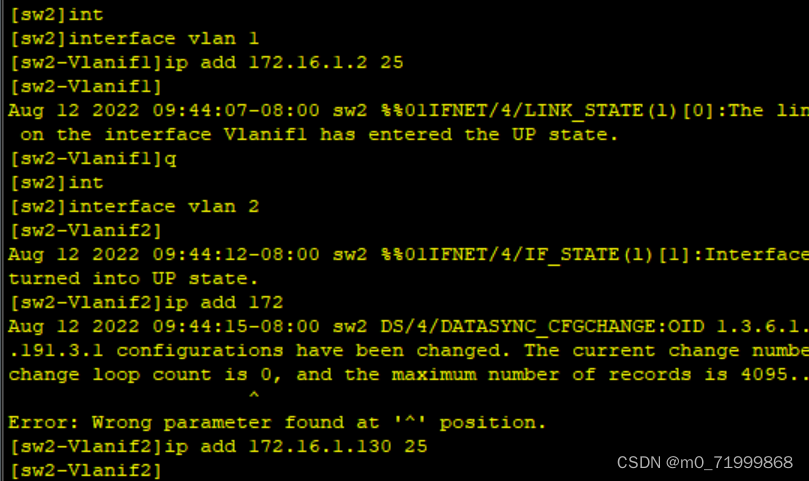

第四步：起svi

第五步：做网关冗余

sw1：

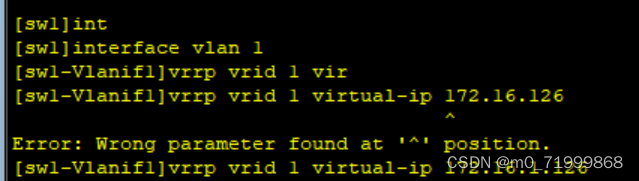

 （上图vlan1的网关设为172.16.1.126）

（上图sw1在vlan1网段的优先级调为101，因为我sw1要做vlan1的主网关）

 （上图sw1在vlan1网段组的上行链路追踪下调2，这样就做到了网关冗余，当我sw1突然坏了，会根据上行链路追踪让sw2也可以继续做网关）

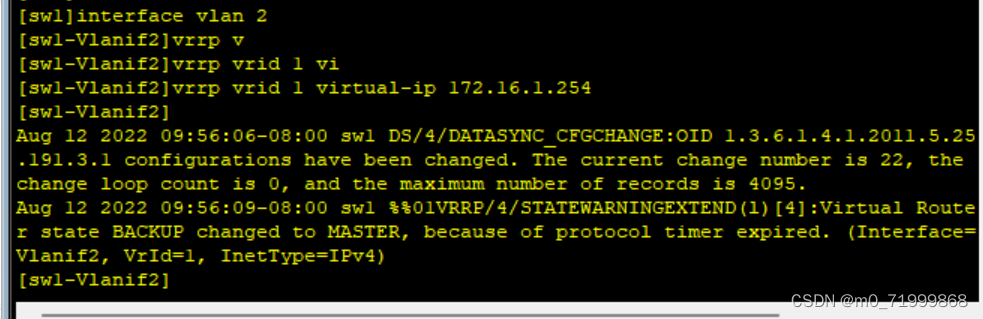

 （上图我sw1在vlan2组进入一下打个酱油，做个备份）

sw2：

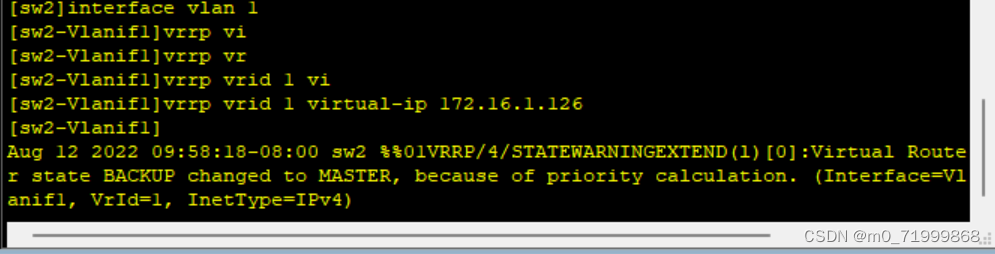

（上图我sw2在vlan1组做个备份）

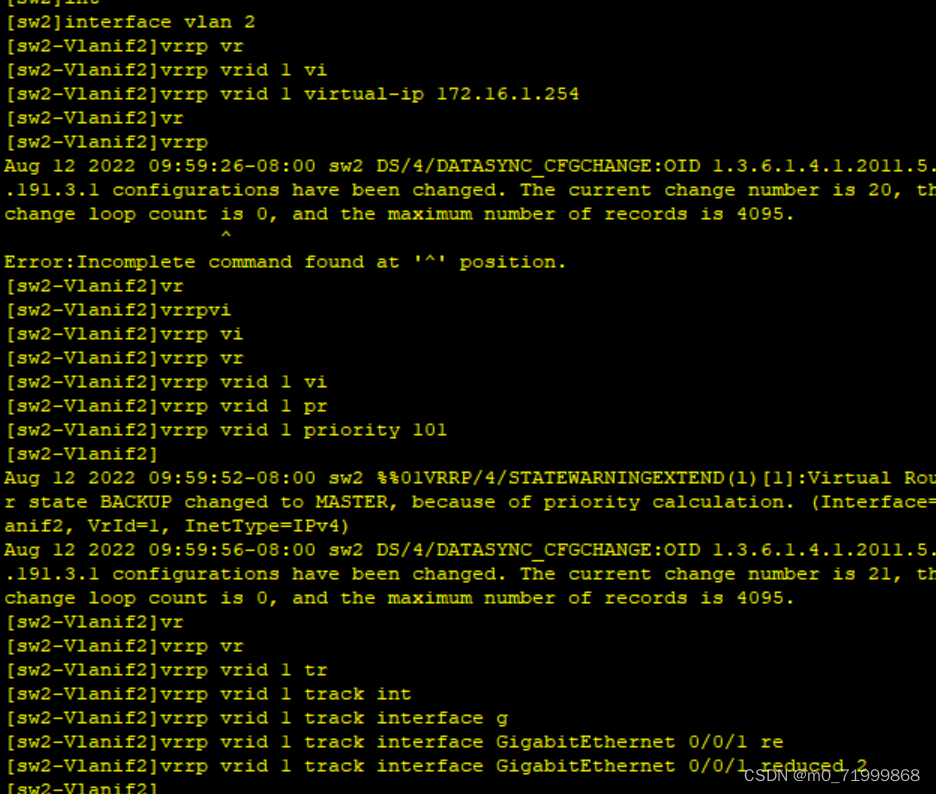

（上图我sw2在vlan2配完网关，优先级提高我要做vlan2的主网关，然后上行链路追踪下降2，这样我如果坏了，从上路追踪到我的备份，可以继续工作）

第六步：DHCP

第七步：让三层交换机和上面的边界路由器以及公网跑通。有两种方法。如果运用静态，直接三层交换机和路由器配完IP，然后做路由先让内网通，然后两个三层交换机下一跳边界做个缺省。边界路由器在做个缺省就好了。

第八步：如果运用ospf

注意：我们想把vlan1/2汇总一起指上去，但是ospf不支持接口汇总，只支持区域汇总。所以我们把二层化为区域1，三层化为区域0.

然后宣告，两个ABR将两个vlan的网段汇总。边界路由器做缺省。然后缺省指下面去。做个NAT

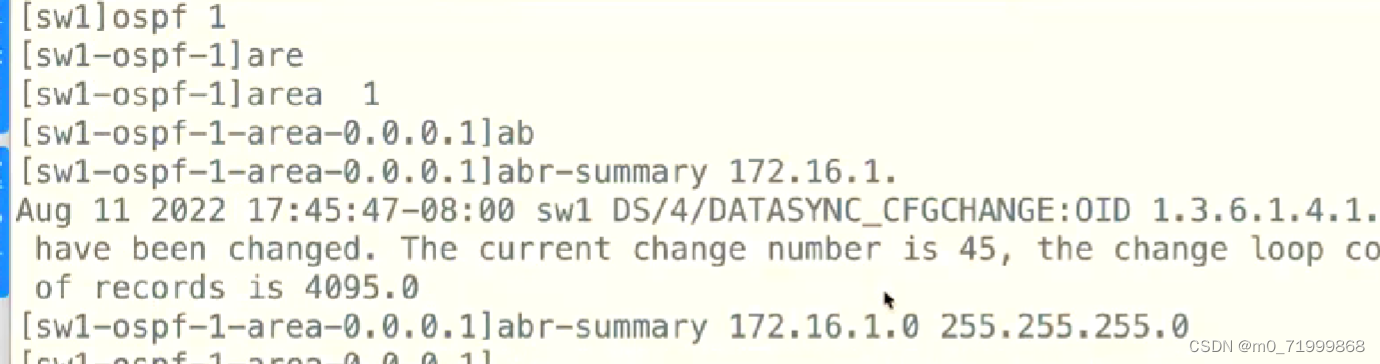

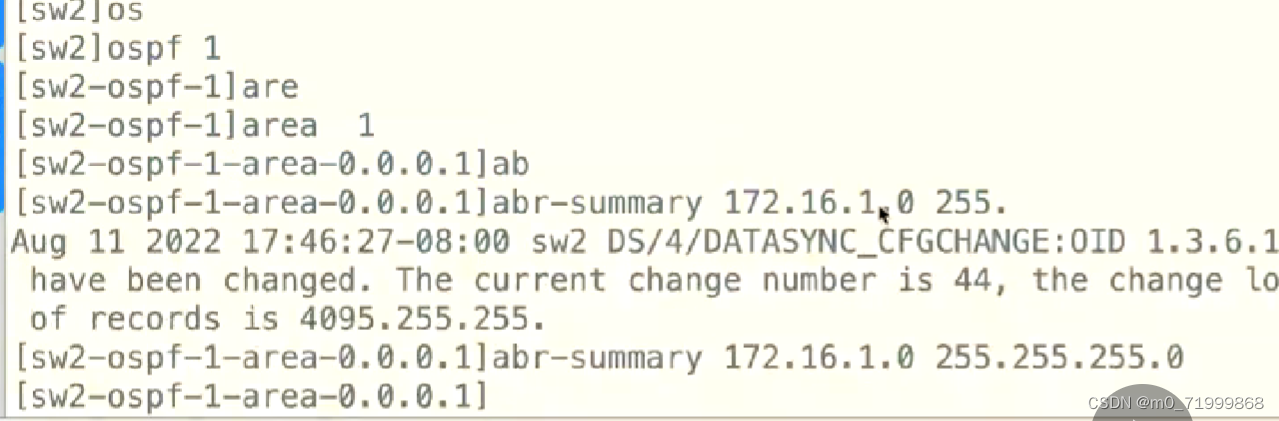

（上两图两个ABR做汇总将两个vlan的两个网段汇总）

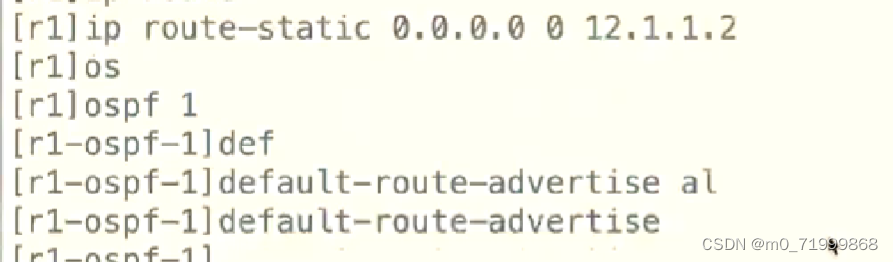

（上图边界路由器做缺省然后把缺省给到下面）

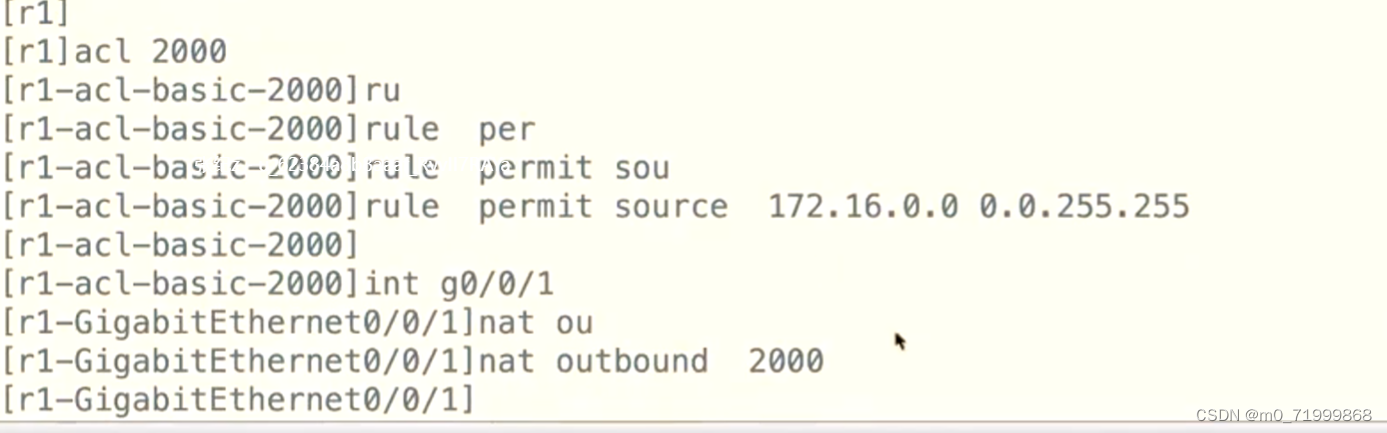

 （做NAT）
