为什么提出了MSTP
单生成树的弊端

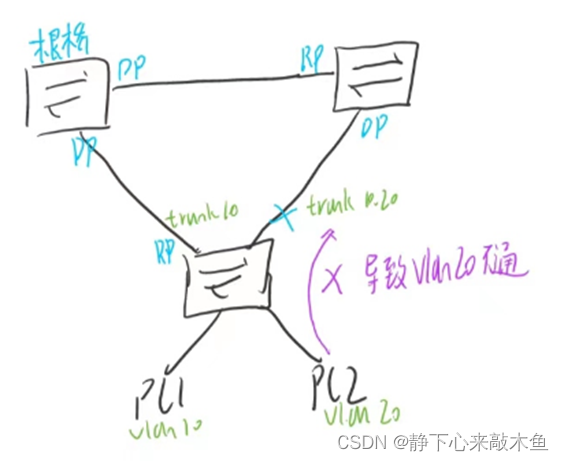

导致部分Vlan路径不通

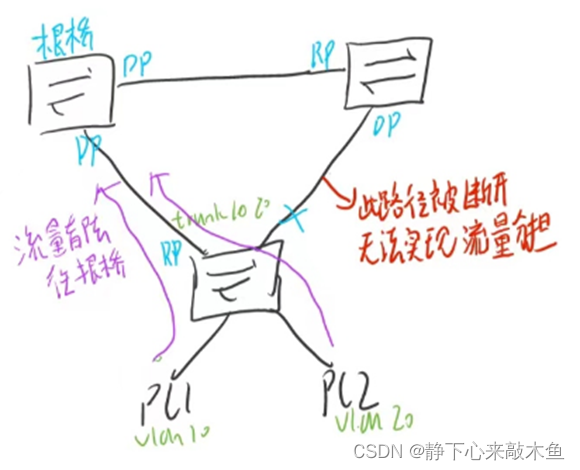

无法实现流流量分担

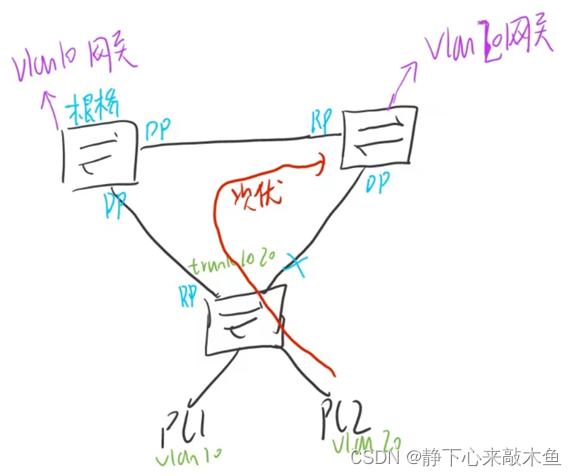

次优路径

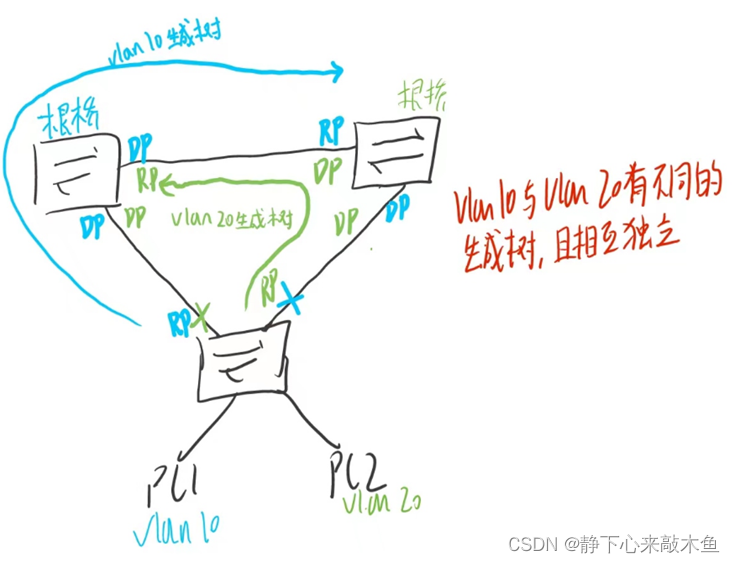

多生成树解决以上弊端
三种STP协议各自对应的标准
STP 802.1D
RSTP 802.1W
MSTP 802.1S
MSTP基础理论
MSTP可以形成多颗无环路的树，多颗生成树在Vlan间实现负载均衡，不同Vlan的流量按照不同的路径转发，解决广播风暴并实现冗余备份
MSTP负载分担
MSTP为多域生成树，同一域内的MSTP设备之间才可以实现负载分担
同一域的条件
都启动了MSTP协议
具有相同的域名（默认为MAC地址）
具有相同的Vlan与实例之间的映射关系（默认所有Vlan都属于Vlan0）
具有相同的MSTP修订级别（默认为0）
默认域名不一致，所以默认MSTP无法实现负载分担

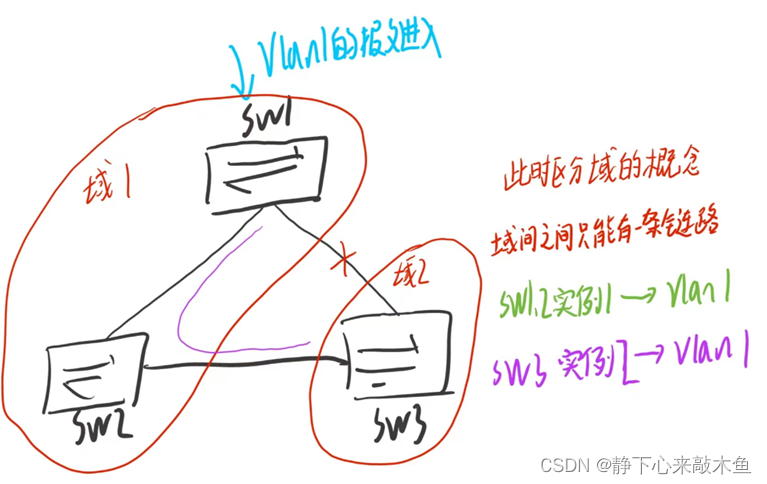

为什么要区分域的概念

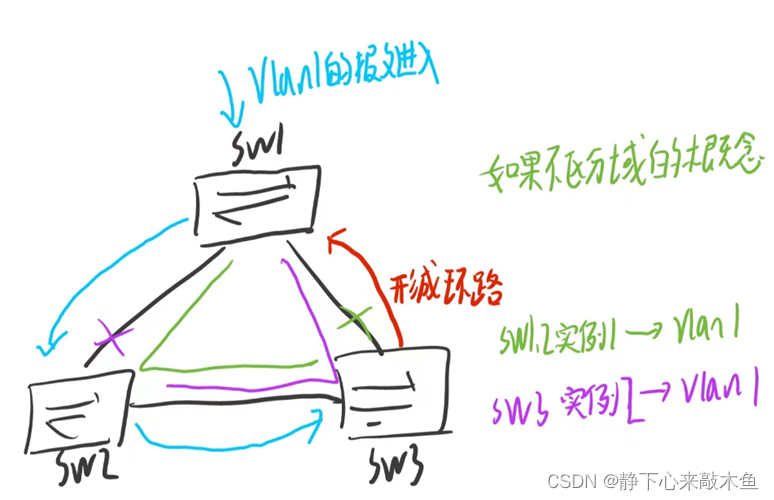

没有域的观念，Vlan实例和vlan对应关系不同的情况下，会造成环路
有了域的观念后，域和域之间也会进行线路选举，域和域之间只保留一条活动线路（域之间无法实现负载）
通过什么报文来获取信息判断是否属于同一个域
通过BPDU携带实例映射信息、域名、修改等级等信息，判断设备是否在同一域中

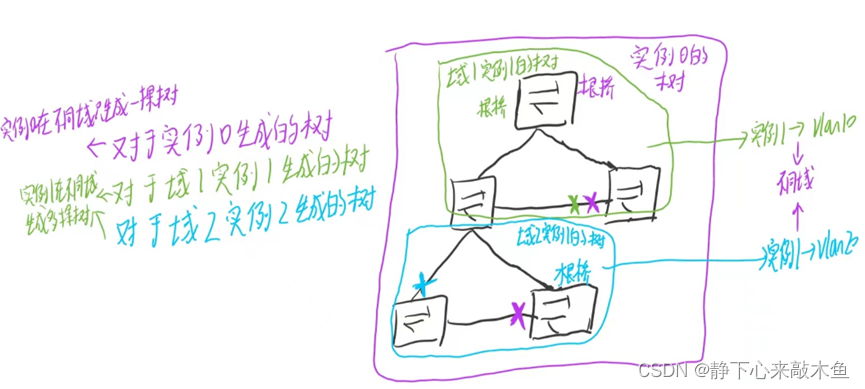

注意事项
实例0在所有域内都生效（即对于实例0没有区域的概念，即实例0在全网生成一颗树）
即域1的实例0 和域2的实例0共同建立一棵树
其它实例只在域内生效（即域1的实例1(对应Vlan10)建立一棵树，域2的实例1(对应Vlan20)建立一棵树，这两个实例建立的树互不影响，相互独立）
MSTP涉及的相关概念

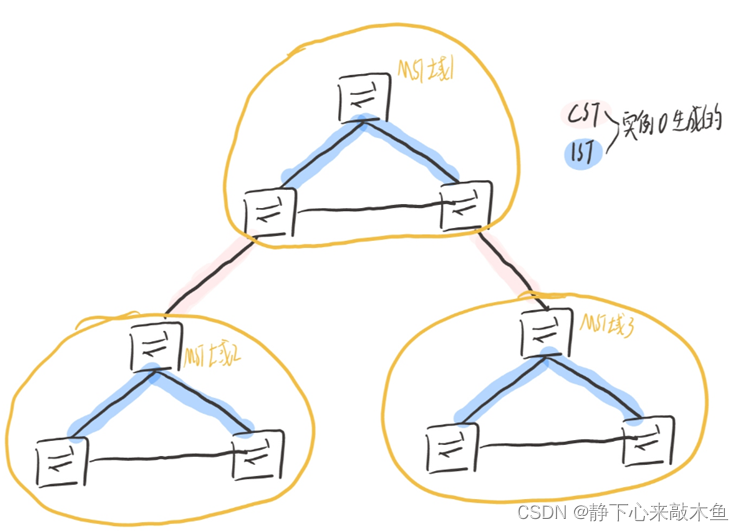

CIST 公共和内部生成树
实例0在全网生成的一棵树，此树就称为CIST（由IST和CST组成）
IST 内部生成树
实例0在每个域内生成的树就称为IST
CST公共生成树
实例0在域间生成的树就成为CST
域间的树只能依靠实例0生成

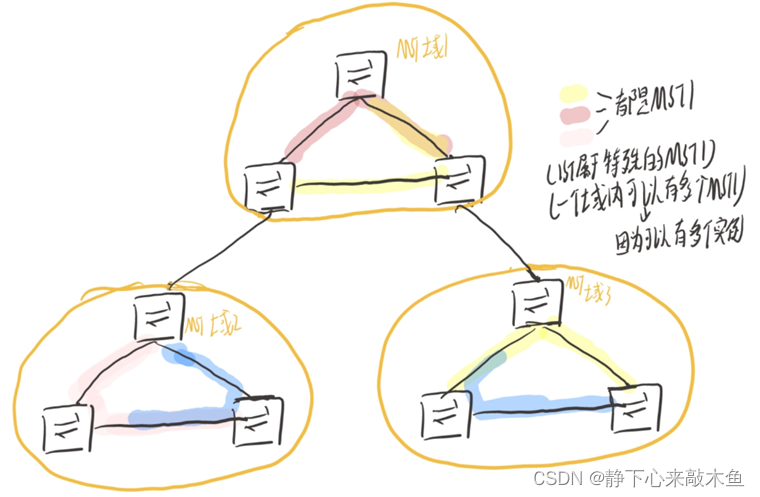

MSTI 多实例生成树
域内每个实例生成一个生成树，这个树就是一个MSTI
一个域内可以有多个MSTI（IST属于一个特殊的MSTI）
域内流量按照实例（MSTI）走，域间的按照CST（走实例0）走
SST 单生成树
构成单生成树的的两种情况
1、运行STP或RSTP的交换设备只能属于一个生成树（即MSTP为了兼容STP和RSTP）
2、MST域中只有一个交换设备，这个交换设备构成单生成树
总根
全网实例0的根桥，也就是CIST的根桥
域根
每个MSTI的根桥为域根（域内实例的根桥，每个域内可以有多个域桥）
主桥
MST域内距离总根最近的交换机为主桥
端口角色
相比于RSTP，新增了两种端口角色（6种端口角色+1边缘端口特性）

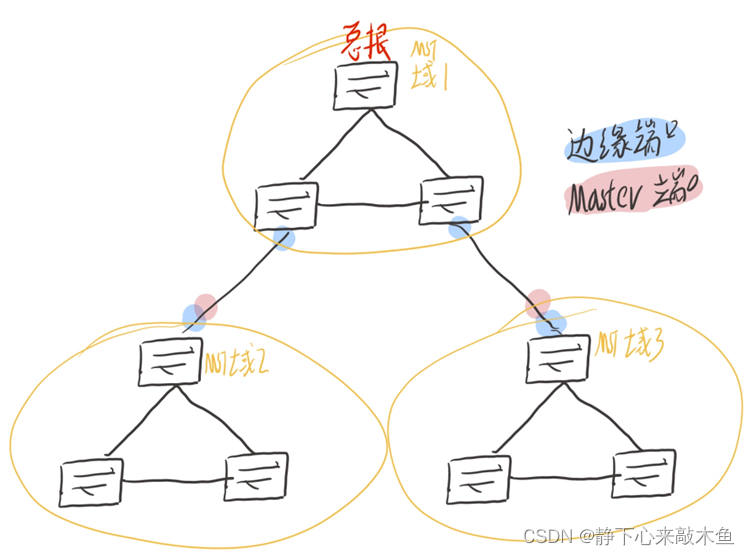

域边缘端口
位于MST域的边缘并连接其它MST域或SST的端口
Master端口
域内去往总根最近的端口为Master端口，是特殊的域边缘端口

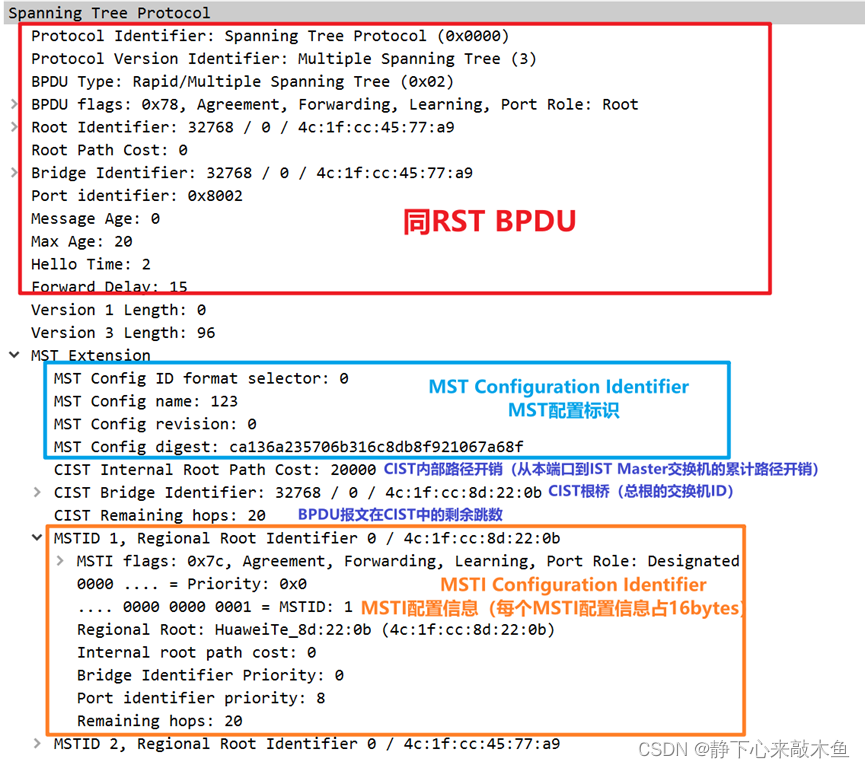

MSTP报文

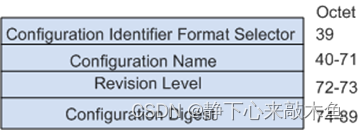

MST配置标识
Config ID format Selector：固定为0
Config name：域名（32字节）
Config Revision：修订等级
Config digest：利用HMAC-MD5算法将域中VLAN和实例的映射关系加密成16字节的摘要。

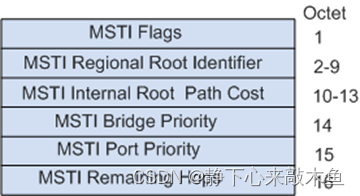

MSTI配置信息
MSTI Flags：MSTI标志
第一位到第七位同RSTP，第8位为Master标志位，取代了RSTP的TCA标志位
MSTI Regional Root Identifier：MSTI域根交换机ID。
Internal root path cost：MSTI内部路径开销（从本端口到MSTI域根交换机的累计路径开销）
Bridge Identifier Priority：发送此BPDU网桥的优先级
Port Priority：发送此BPDU的端口的优先级
Remaining hops：BPDU报文在MSI中的剩余跳数
