虽然浩辰CAD机械软件也是一款CAD快速看图软件，但是其功能可比一般的CAD快速看图软件要多得多，今天的CAD教程我们就来给大家介绍浩辰机械正版CAD软件的孔轴投影功能。
首先，打开浩辰机械CAD制图软件。
机械零件设计过程中需要展示零件的投影图形，软件中提供了孔轴投影功能，减轻孔、轴类设计的工作量。
创建孔轴投影的步骤：
- 单击浩辰机械→辅助工具→孔轴投影。

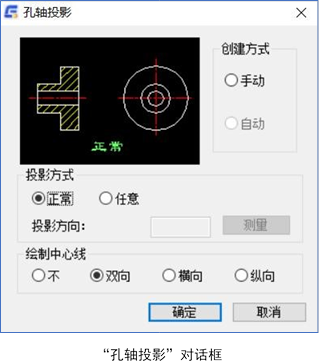

- 显示“孔轴投影”对话框，选择“手动”模式，输入其他数据。
- 选择中心线作为轴线目标。
- 选择轴或孔的轮廓点位置，ENTER完成选择。
- 指定投影位置，完成手动创建投影的绘制。
[创建方式]
[手动创建方式] 设置手动投影。
[自动创建方式] 设置自动投影。
[投影方式]
[正常投影方式]
设置投影方向为水平位置。
[任意投影方式]
设置投影方向与轴线成指定角度。
[投影方向]
指定投影方向的角度值。
[测量]
通过测量确定投影方向的角度值。
[绘制中心线]
[不]
不绘制中心线。
[双向]
绘制水平和竖直两个方向的中心线。
[横向]
绘制水平中心线。
[纵向]
绘制竖直中心线。
以上的CAD教程就是小编今天使用国产CAD软件来给CAD制图初学入门者介绍的孔轴投影功能了，需要CAD快速看图软件的也可以去浩辰CAD下载中心免费安装了。
