1、设计目的

（1）掌握使用KEIL MDK5进行软件开发的具体流程；

（2）掌握硬件电路的设计方法；

（3）掌握STM32微控制器的程序设计及代码编写方法。

2、设计具体要求

（1）通过STM32自带的实时时钟功能获取时间信息；

（2）在OLED显示屏上显示日期、时、分、秒等时间信息；

（3）通过按键可对时间信息进行修改；

（4）具有闹钟设定功能；

（5）加分项：自行增加其他功能。

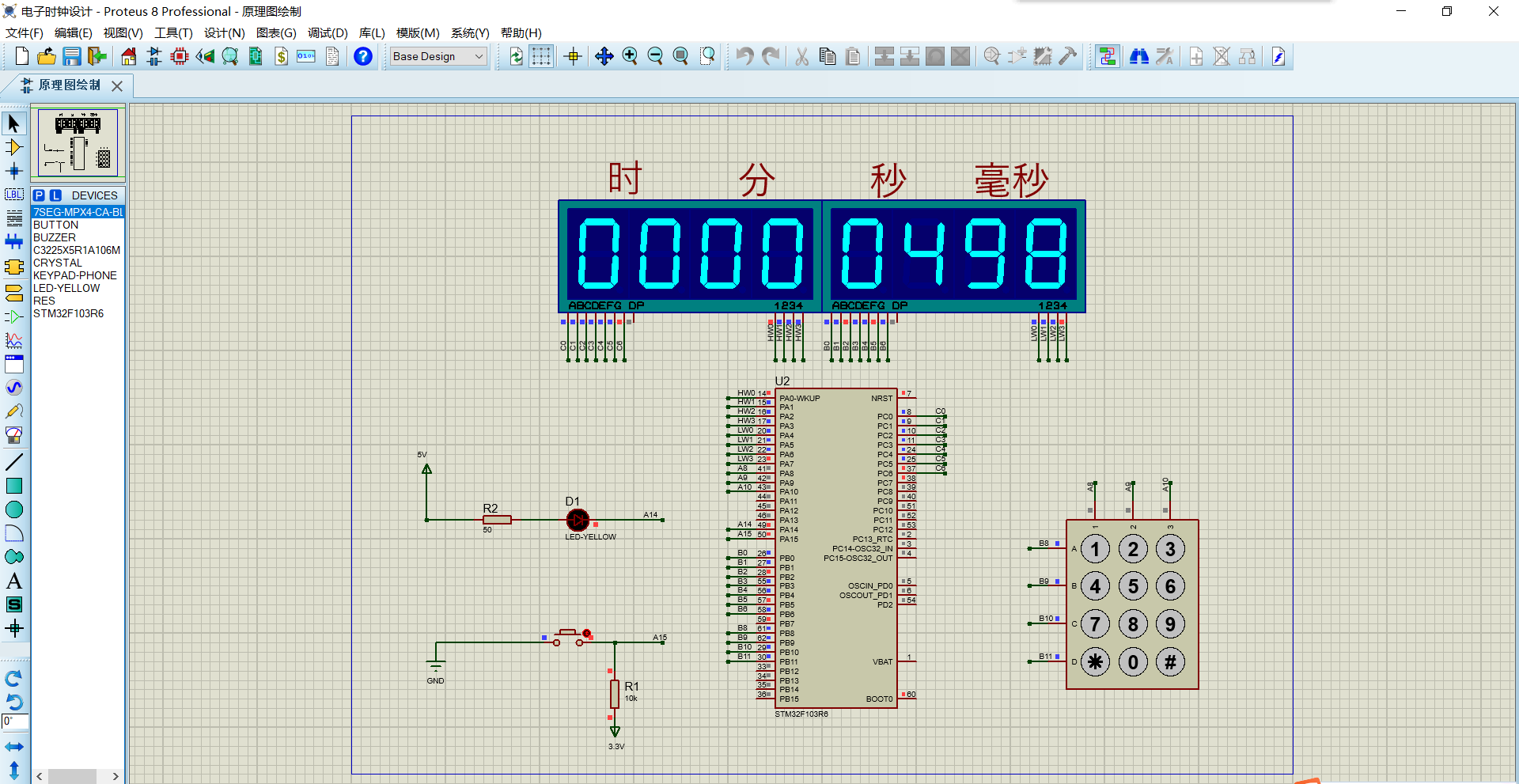

3、proteus仿真图

4、程序代码

# include "key.h"
# include "sys.h"
# include "timer.h"
# include "digitaltube.h"
# include "exti.h"
# include "led.h"
int flag1 = 0;
int count_l = 0;
int count_h = 0;
extern int temp;

void Init (void);
void Mod_Time_Check (void);

// 主函数
int main(void)
{
	Init ();

	while (1)
	{
		Mod_Time_Check ();
		DigitalTube_DispData_H (count_h);
		DigitalTube_DispData_L (count_l);
	}
}

// 初始化函数
void Init ()
{
	NVIC_PriorityGroupConfig (NVIC_PriorityGroup_2);
	TIM3_Int_Init(10, 884);																			// 根据proteus环境而设置的1ms定时
	DigitalTube_Init ();
	LED_Init ();
	EXTIX_Init ();
	KEY_Init ();
}

// 设置时间函数
void Mod_Time_Check ()
{
		if (flag1 == 1)
		{
			int i;
			TIM_Cmd(TIM3, DISABLE);
			DISP_ZERO ();

			for (i = 0; i < 8; i++)
			{
				Set_Time ();
				GPIO_Write (GPIOA, 0x00);
				DISP_Bit (temp, i);
			}

			TIM_Cmd(TIM3, ENABLE);
			flag1 = 0;
			LED0 = 1;
		}
}

下载地址：成品下载
