您可在 Vivado 硬件管理器中自定义探针 ， 将其用作为数据和 / 或触发器。如果探针参与触发或采集比较值 ， 则应将其
配置为仅限“触发器”探针。这样即可最优化 ILA 核使用 BRAM 的方式。通常 ， 如需采集探针数据 ， 则应将其配置为
仅限“数据”探针。如果探针同时参与触发比较值并且还需采集其数据 ， 则应将其配置为“触发器和数据”。

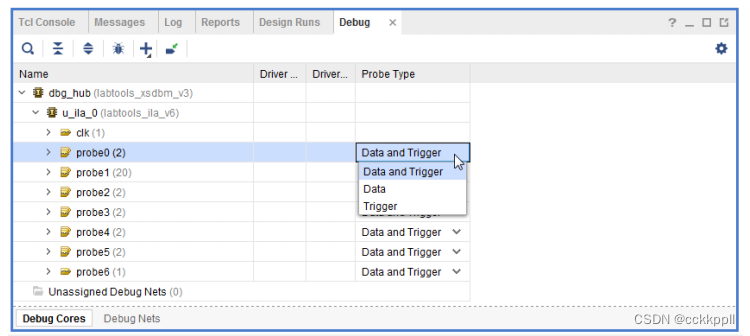

您可使用“设置调试 (Set up Debug) ” Wizard 来将探针配置为数据和 / 或触发器 ， 如下图所示。
对于包含配置为仅限“数据”的探针的设计 ， 如果在运行时对其执行器件编程 ， 则将无法使用这些探针来配置触发或采
集设置条件。相反 ， 在“ Waveform ”波形中 ， 将无法使用配置为仅限“触发器”的探针。
配置所用比较器数量

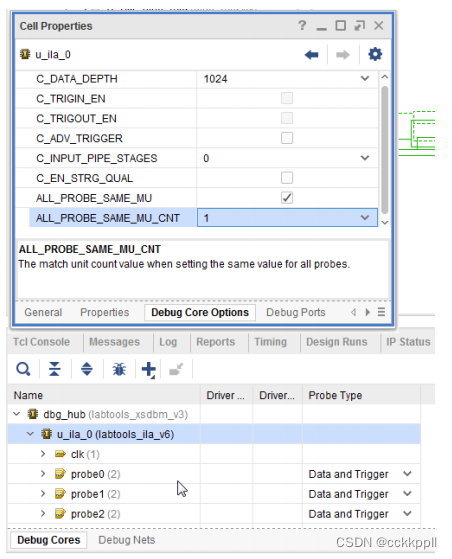

在综合后网表上插入 ILA 核后 ， 即可设置用于任意位置的比较器的数量 （ 范围为 1 到 16 ） 。要在 Vivado IDE 中设置比
较器数量 ， 请转至 ILA 核的“调试核选项 (Debug Core Options) ”选项卡 ， 并将 ALL_PROBE_SAME_MU_CNT 属性设
置为所期望的比较器数量。
或者 ， 也可以在 Tcl 控制台中设置 ALL_PROBE_SAME_MU_CNT 属性 ， 如下所示 ：
set_property ALL_PROBE_SAME_MU_CNT 10 [get_debug_cores u_ila_0]
提示 ： 如果启用“采集控制 (Capture Control) ” ， 则可选比较器数量范围是 1 到 15 个。有 1 个比较器供采集控
制数据筛选机制使用。
重要提示 ！ 在 ILA 中无法使用插入流程来为不同探针设置不同数量的比较器。赛灵思建议您使用 HDL 例化流程
来为不同探针设置不同数量的比较器。
使用 XDC 命令来插入调试核
除了使用“设置调试 (Set up Debug) ” Wizard 外 ， 您也可以使用 XDC 命令来创建、连接调试核并将其插入已综合的设
计网表。在 Tcl 控制台中输入 XDC 命令 ， 并遵循以下步骤进行操作 ：
1. 打开来自名为 synth_1 的综合运行的已综合的设计网表。
open_run synth_1
重要提示 ！ 仅当打开已综合的设计网表后 ， 以下步骤中的 XDC 命令才有效。
2. 创建 ILA 核的黑盒。
create_debug_core u_ila_0 ila
3. 设置 ILA 核的各属性。
set_property C_DATA_DEPTH 1024 [get_debug_cores u_ila_0]
set_property C_TRIGIN_EN false [get_debug_cores u_ila_0]
set_property C_TRIGOUT_EN false [get_debug_cores u_ila_0]
set_property C_ADV_TRIGGER false [get_debug_cores u_ila_0]
set_property C_INPUT_PIPE_STAGES 0 [get_debug_cores u_ila_0]
set_property C_EN_STRG_QUAL false [get_debug_cores u_ila_0]
set_property ALL_PROBE_SAME_MU true [get_debug_cores u_ila_0]
set_property ALL_PROBE_SAME_MU_CNT 1 [get_debug_cores u_ila_0]
4. 将 ILA 核的 clk 端口宽度设为 1 ， 并将其连接到目标时钟信号线。
set_property port_width 1 [get_debug_ports u_ila_0/clk]
connect_debug_port u_ila_0/clk [get_nets [list clk ]]
注释 ： 您无需创建 ILA 核的 clk 端口 ， 因为此端口将由 create_debug_core 命令自动创建。
重要提示 ！ 调试核的所有调试端口名称均为小写。使用大写或混合大小写调试端口名称将导致出错。
5. 将 probe0 端口的宽度设置为您计划连接到此端口的信号线的数量。
注释 ： 您无需创建 ILA 核的首个探测端口 (probe0) ， 因为此端口将由 create_debug_core 命令自动创建 ：
set_property port_width 1 [get_debug_ports u_ila_0/probe0]
6. 将 probe0 端口连接到您想要连接到该端口的信号线。
connect_debug_port u_ila_0/probe0 [get_nets [list A_or_B]]
7. （ 可选 ） 创建更多探测端口、设置其宽度并将其连接到您要调试的信号线。
create_debug_port u_ila_0 probe
set_property port_width 2 [get_debug_ports u_ila_0/probe1]
connect_debug_port u_ila_0/probe1 [get_nets [list {A[0]} {A[1]}]]
如需获取有关这些 Tcl 命令以及有关其它相关 Tcl 命令的更多信息 ， 请在 Vivado Design Suite 的 Tcl 控制台中输入
help -category ChipScope 。
运行调试 XDC 命令后保存约束
使用“设置调试 (Set up Debug) ” Wizard 、使用 Vivado Design Suite 创建调试核或调试端口和 / 或运行以下 XDC 命令
后 ， 需保存约束 ：
• create_debug_core
• create_debug_port
• connect_debug_port
• set_property （ 针对任意 debug_core 或 debug_port 对象 ）
对应 XDC 命令将保存到含后缀 _debug.xdc 的约束文件 ， 并在实现期间 ， 用于插入和连接调试核。
重要提示 ！ 在工程模式下保存约束可能导致综合和实现步骤变为过期。但您无需重新综合设计 ， 因为仅在实现期
间才使用这些调试 XDC 约束。您可通过选中“ Design Runs ”窗口、右键单击综合运行轮次 （ 例如 ，
synth_1 ）， 然后单击“ Force up-to-date ”来强制将综合步骤更新至最新状态。
实现设计
完成插入、连接并自定义调试核后 ， 即可着手实现设计 （ 请参阅“对包含调试核的设计执行实现” ） 。
在非工程模式下执行调试核插入
调试核可在工程模式或非工程模式下插入。以下 Tcl 脚本样本演示了如何在所探测的设计中创建调试核、设置调试核属
性以及将调试核探针连接到信号。在非工程模式下 ， 调试核插入操作需在设计综合后且 opt_design 步骤前执行 ， 如下
所示。
重要提示 ！ 仅限 ILA 核才支持调试核插入。
以下 Tcl 脚本提供了在非工程流程中使用调试核插入命令的示例。
#read relevant design source files
read_vhdl [glob ./*.vhdl]
read_verilog [ glob ./Sources/*.v ]
read_xdc ./target.xdc
#Synthesize Design
synth_design -top top -part xc7k325tffg900-2
#Create the debug core
create_debug_core u_ila_0 ila
#set debug core properties
set_property C_DATA_DEPTH 1024 [get_debug_cores u_ila_0]
set_property C_TRIGIN_EN false [get_debug_cores u_ila_0]
set_property C_TRIGOUT_EN false [get_debug_cores u_ila_0]
set_property C_ADV_TRIGGER false [get_debug_cores u_ila_0]
set_property C_INPUT_PIPE_STAGES 0 [get_debug_cores u_ila_0]
set_property C_EN_STRG_QUAL false [get_debug_cores u_ila_0]
set_property ALL_PROBE_SAME_MU true [get_debug_cores u_ila_0]
set_property ALL_PROBE_SAME_MU_CNT 1 [get_debug_cores u_ila_0]
#connect the probe ports in the debug core to the signals being probed in
the design
set_property port_width 1 [get_debug_ports u_ila_0/clk]
connect_debug_port u_ila_0/clk [get_nets [list clk ]]
set_property port_width 1 [get_debug_ports u_ila_0/probe0]
connect_debug_port u_ila_0/probe0 [get_nets [list A_or_B]]
create_debug_port u_ila_0 probe
#Optionally, create more probe ports, set their width,
# and connect them to the nets you want to debug
#Implement design
opt_design
place_design
report_drc -file ./placed_drc_rpt.txt
report_timing_summary -file ./placed_timing_rpt.txt
route_design
report_drc -file ./routed_drc_rpt.txt
report_timing_summary -file ./routed_timing_rpt.txt
write_bitstream
