计算机网络学习记录 数据链路层 Day3 （下）

发布于：2024-05-23 ⋅ 阅读:(109) ⋅ 点赞:(0)

计算机网络学习记录 数据链路层 Day3（下）

你好,我是Qiuner. 为记录自己编程学习过程和帮助别人少走弯路而写博客 这是我的 github https://github.com/Qiuner gitee https://gitee.com/Qiuner

如果本篇文章帮到了你 不妨点个赞吧~ 我会很高兴的 😄 (^ ~ ^)

想看更多 那就点个关注吧 我会尽力带来有趣的内容

文档图片有点多，因此我将这一天的学习内容分成了上、下两部分

CSMA/CD|CA部分会比较晦涩一点，因为这虽然是一个新知识，但这个知识需要你懂各方面的一点知识。

在本篇文档中我给出了我的一个曾经学计算机网络的错误认识

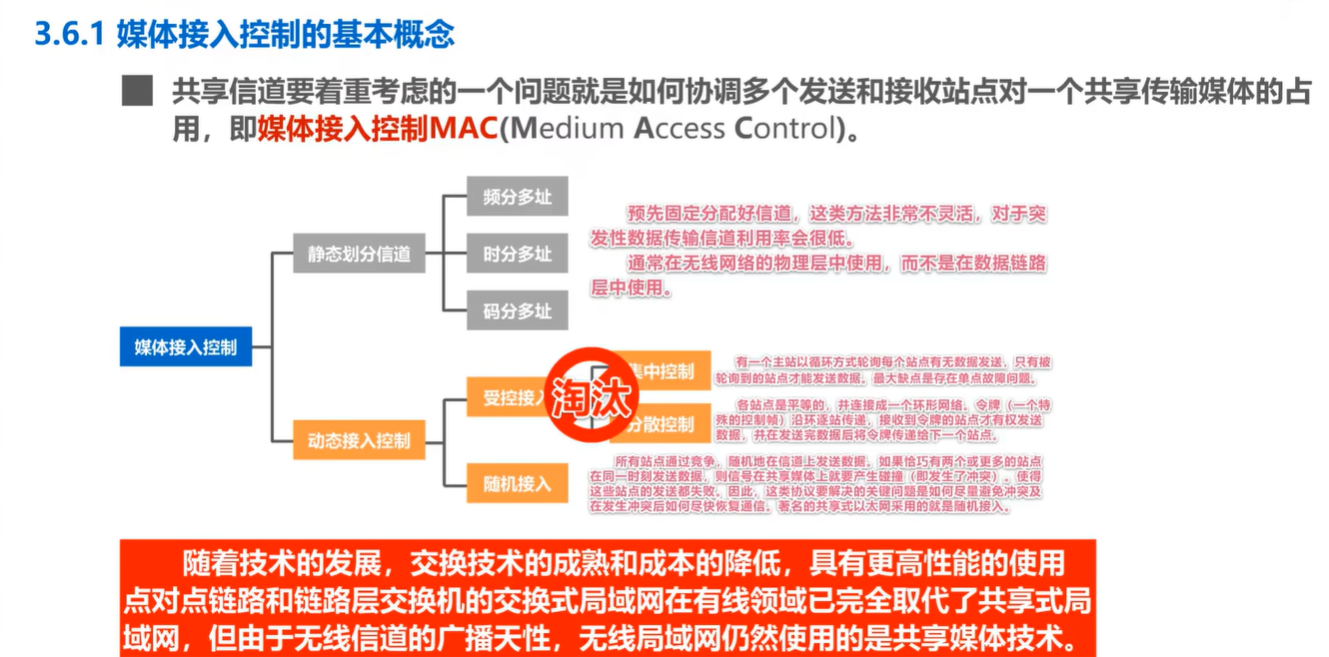

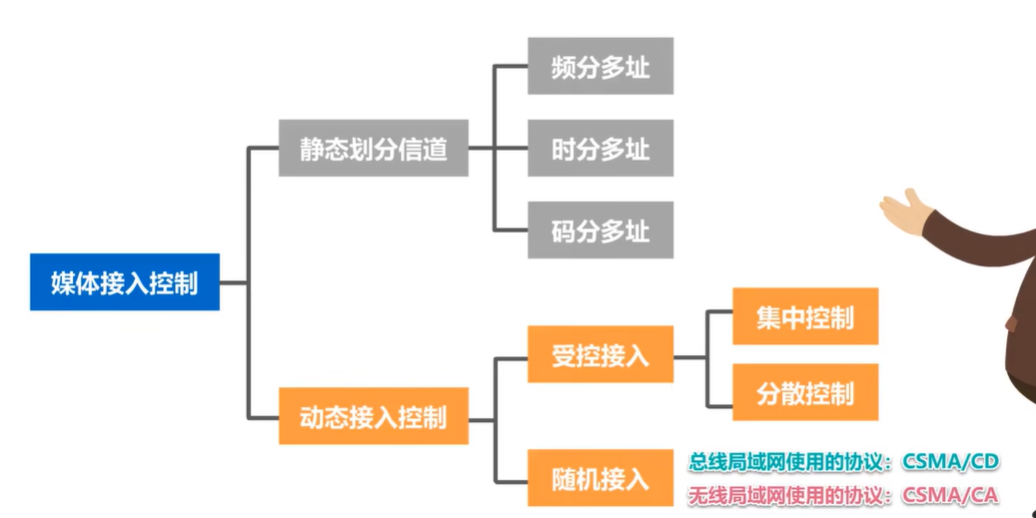

媒体接入控制的基本概念

  • 媒体接入控制，就是为了解决一条信道两个人同时使用的情况

image-20240511163747825

静态划分信道

image-20240511164248107

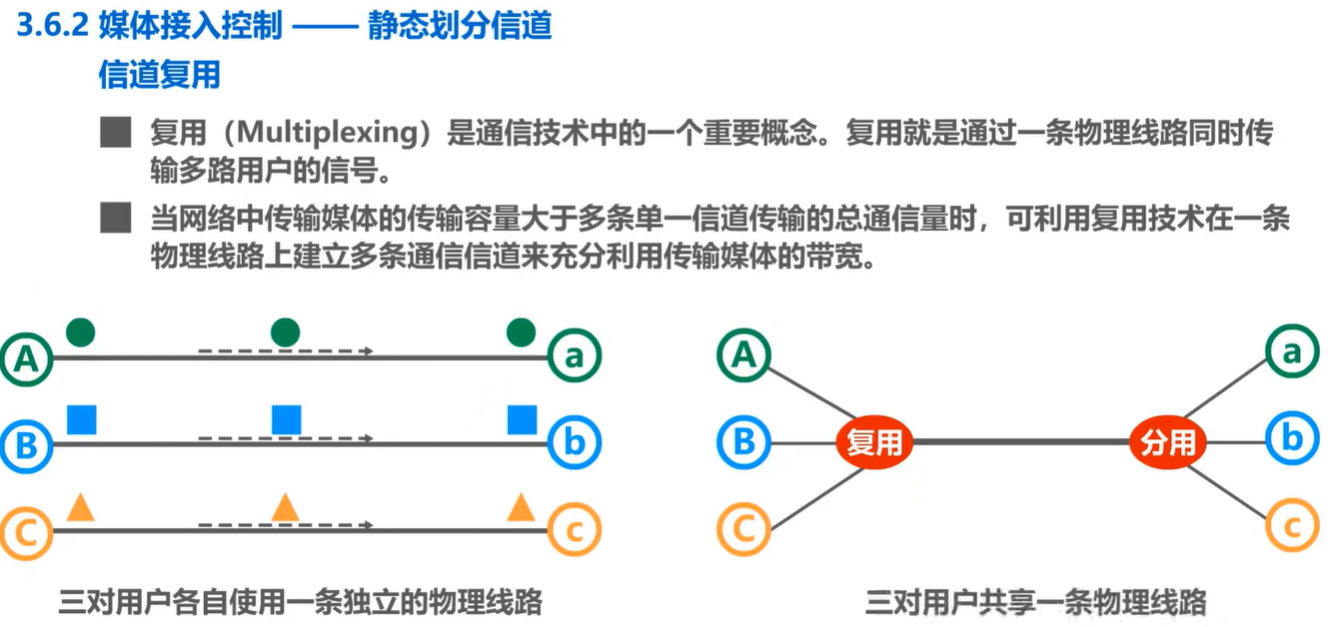

  • 为了提高传输效率 所以出现了复用技术

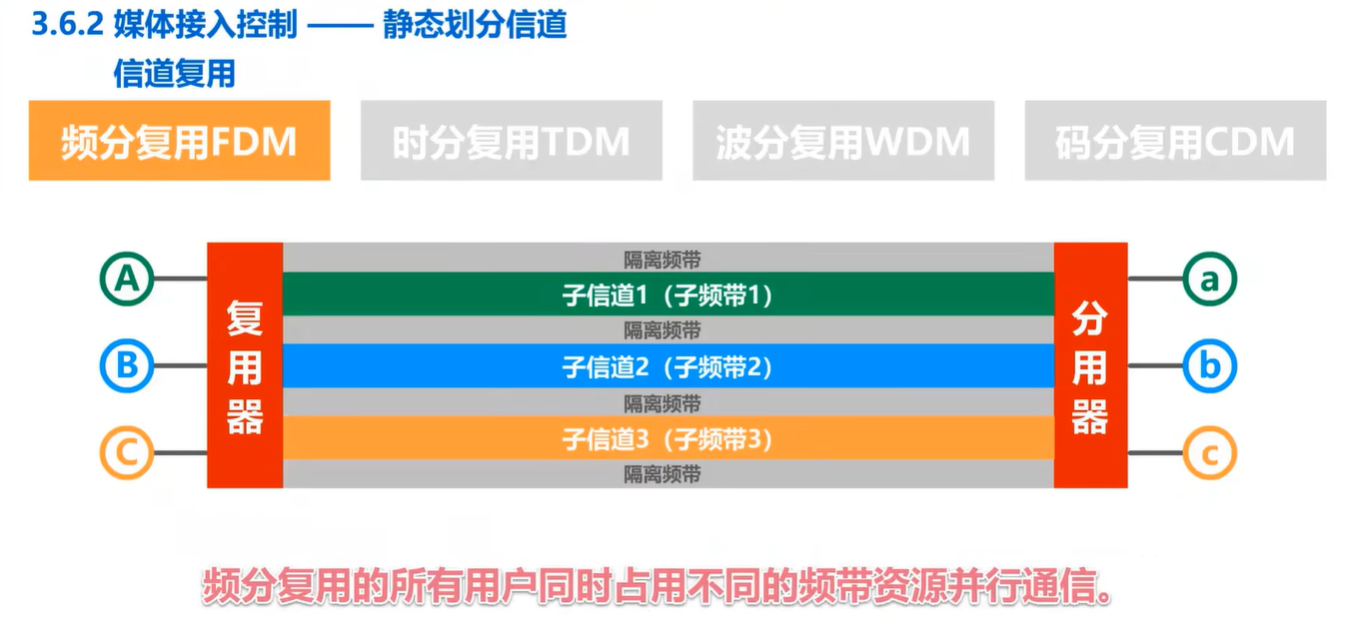

频分复用技术

image-20240515195428476

  • 原理就是将一个大的频带切割成数个小的频带
  • 每个传输因为在一个频带上，因此不会互相干扰

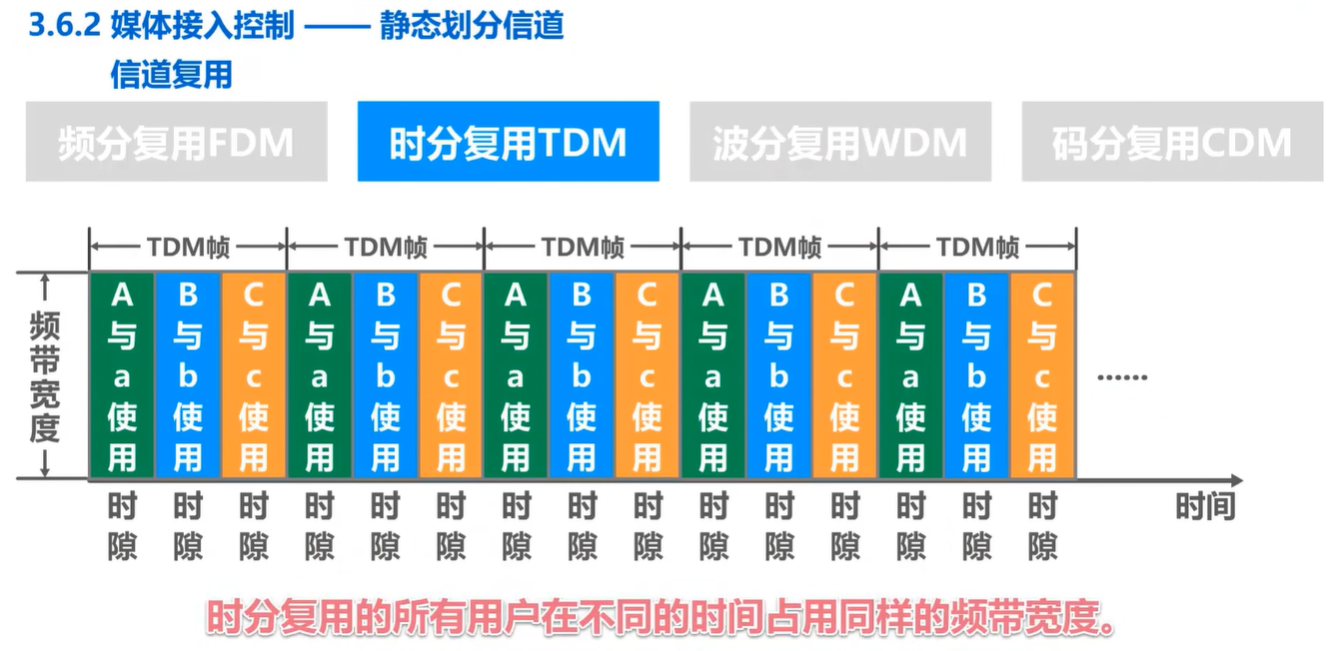

时分复用

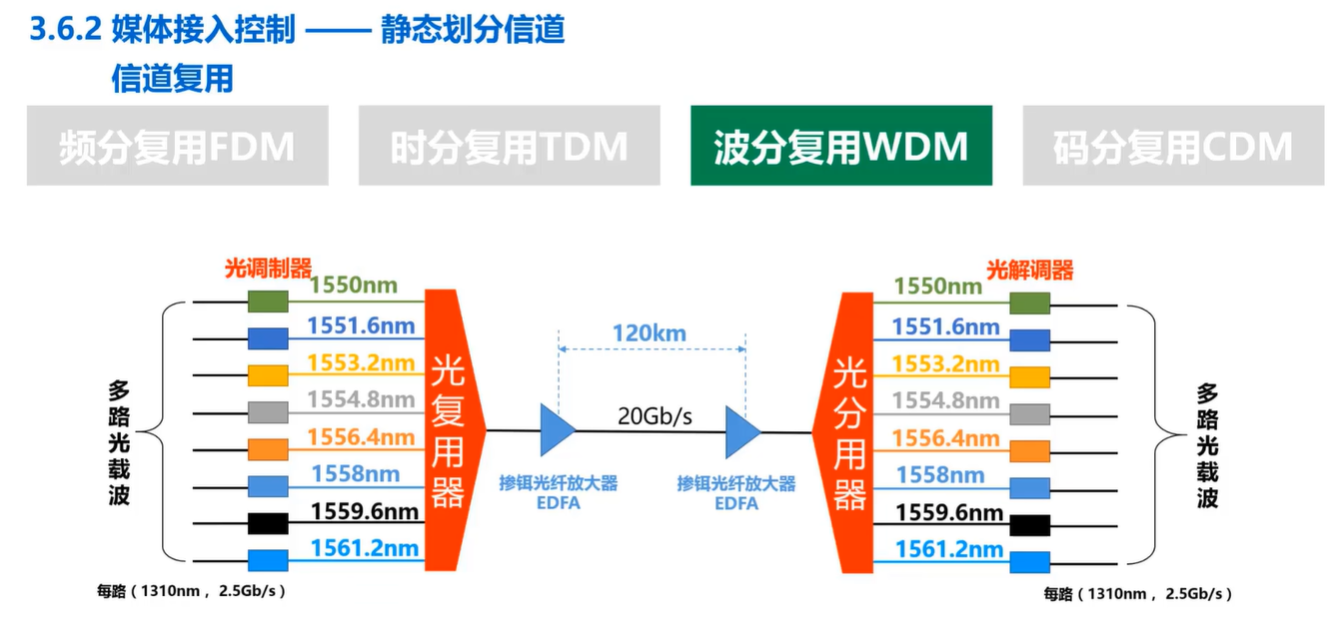

波分复用

image-20240515195941319

  • 光的波长不一样，借此来进行复用

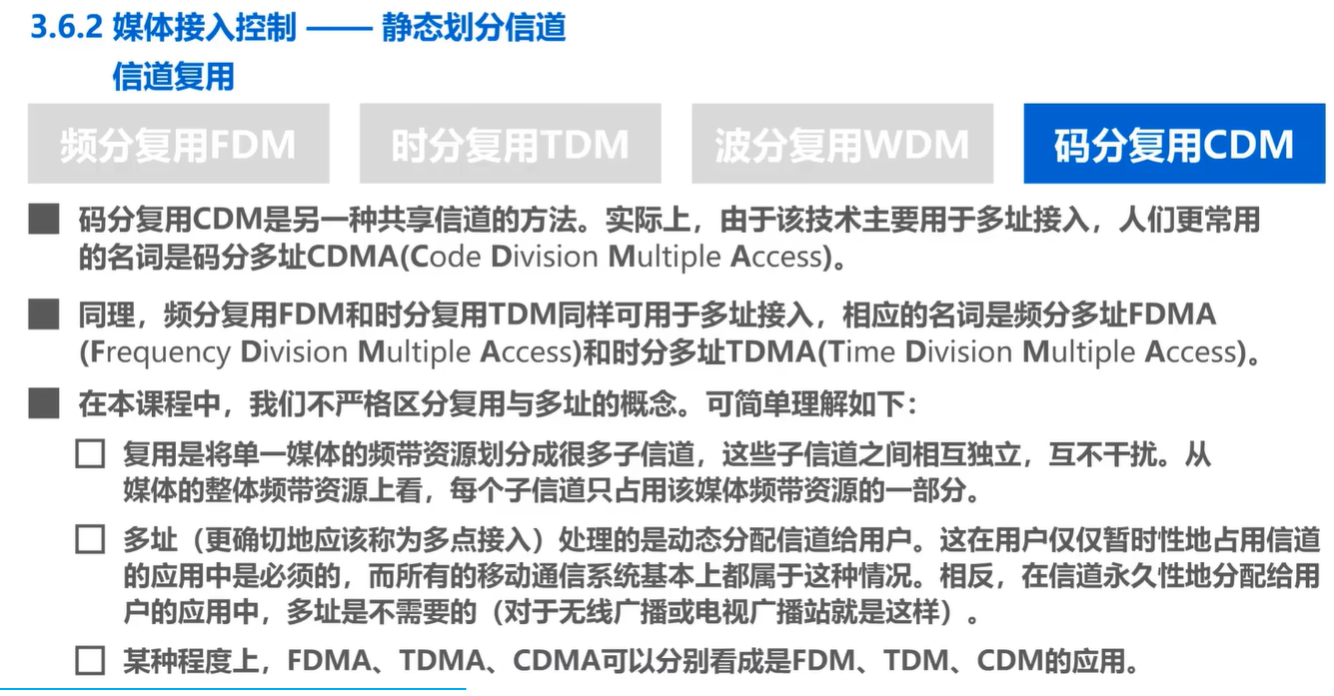

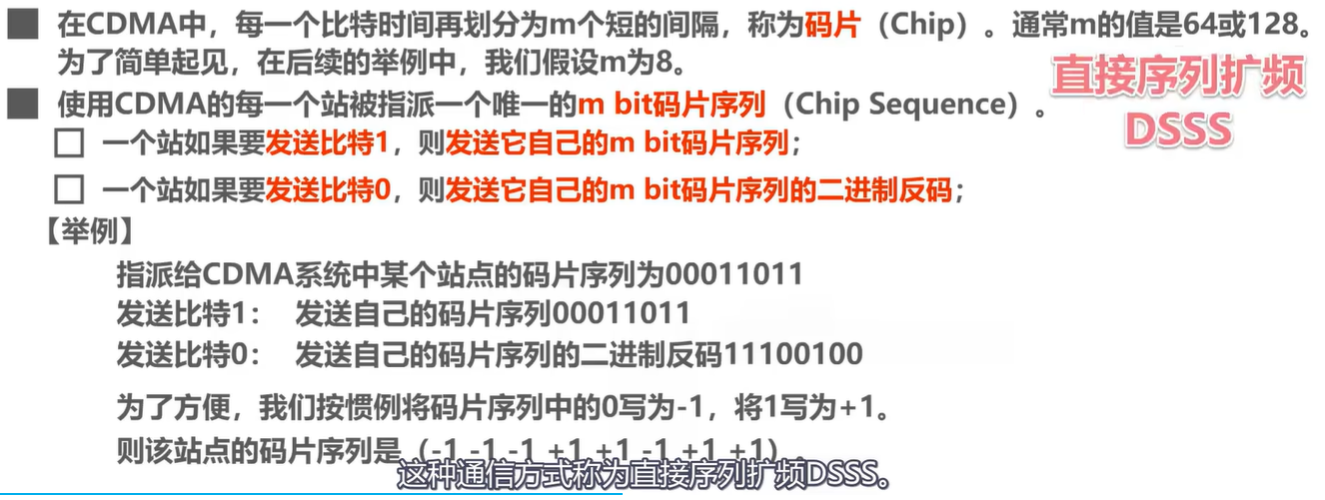

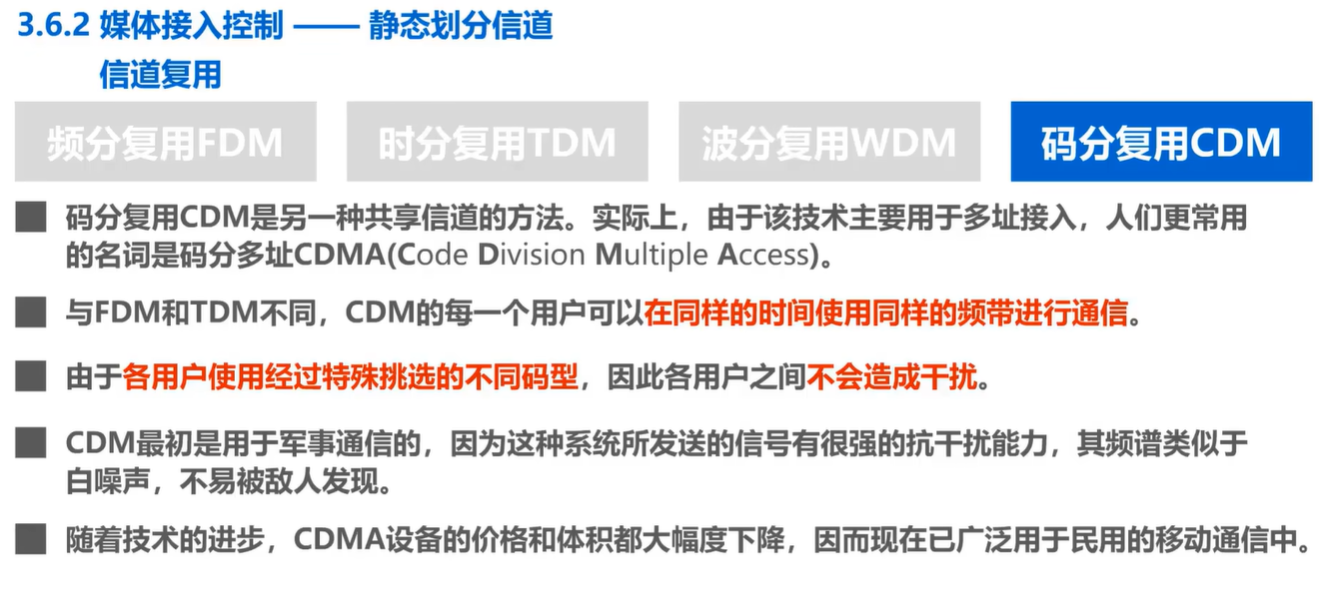

码分复用

image-20240515200046512

image-20240515200120383

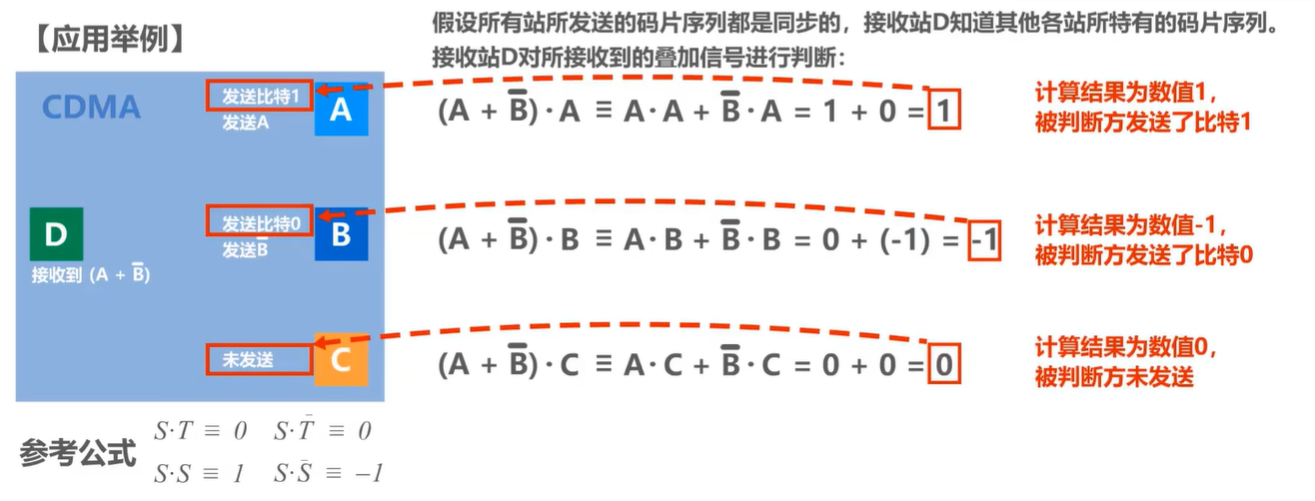

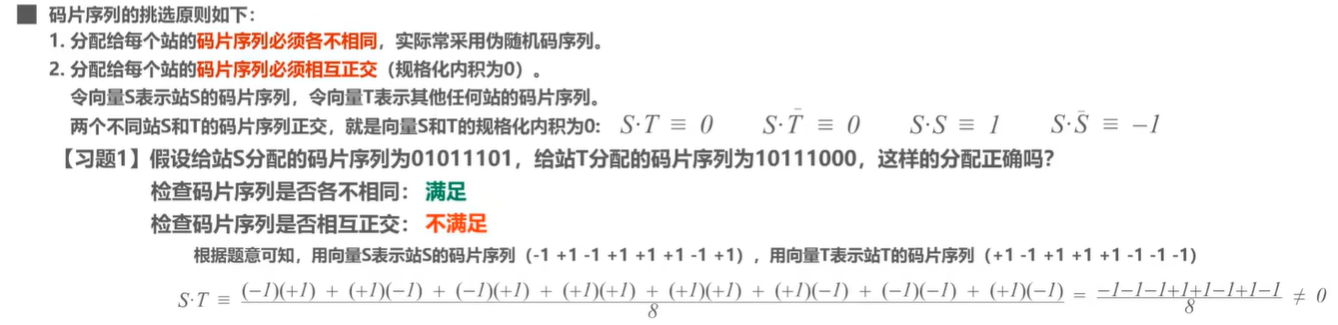

  • 码分复用的本质是利用不同的伪随机码序列来区分多个信号

image-20240515201353515

image-20240515201517036

image-20240515201706372

image-20240515201810593

image-20240515201842850

image-20240515201858011

image-20240515201905803

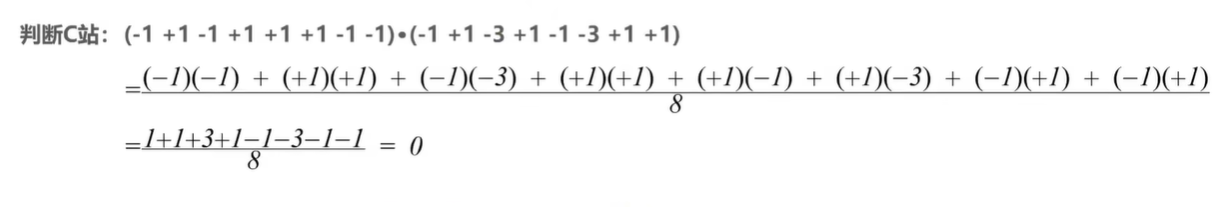

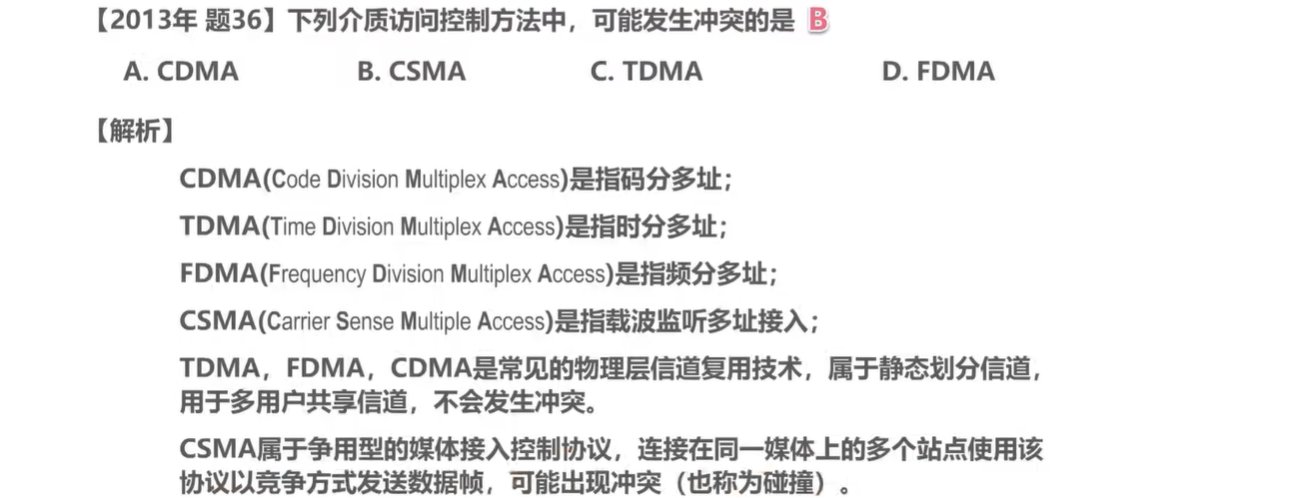

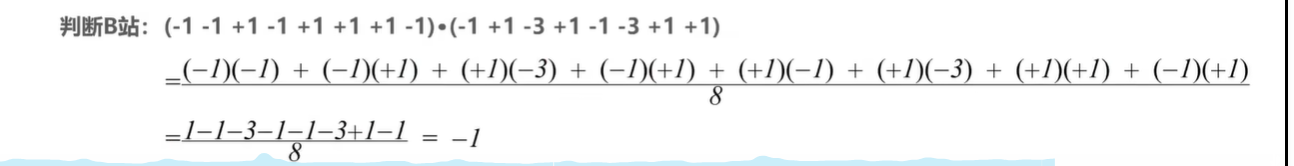

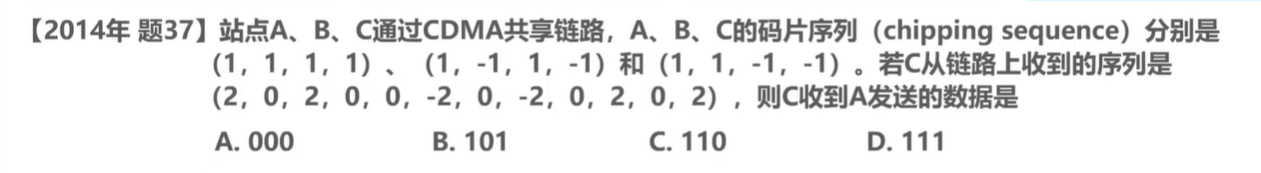

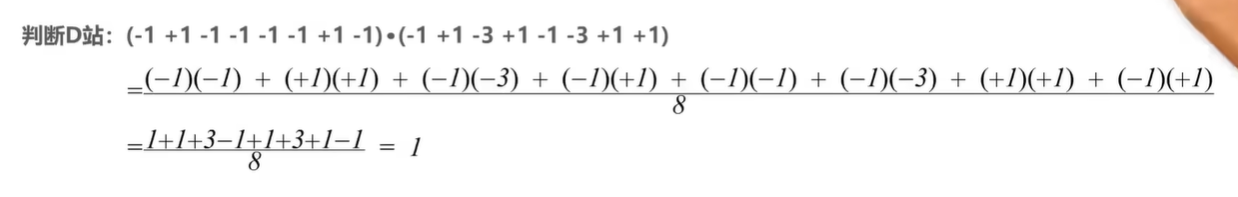

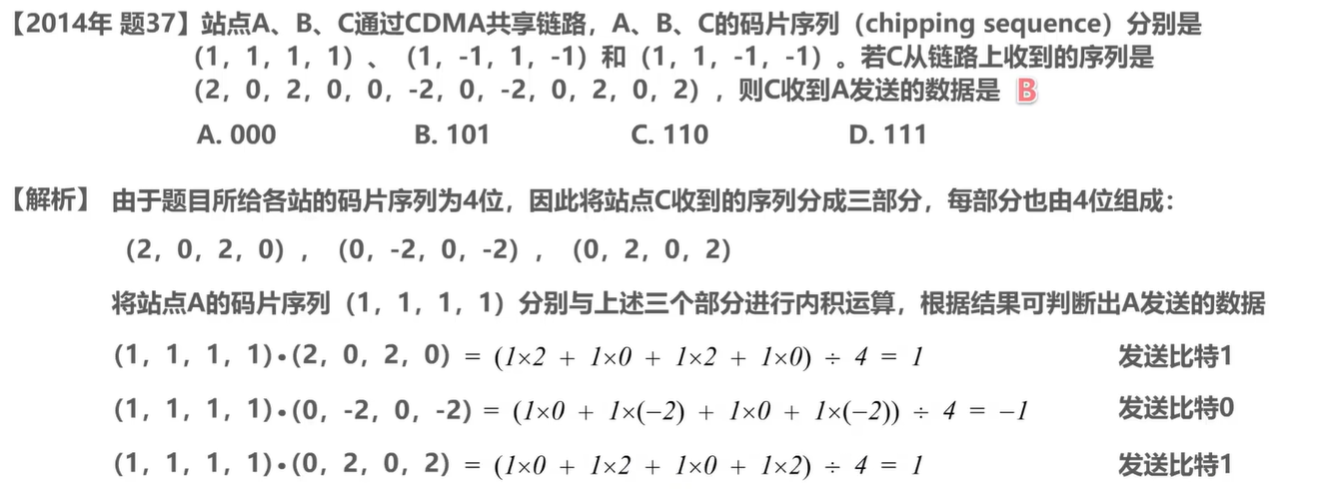

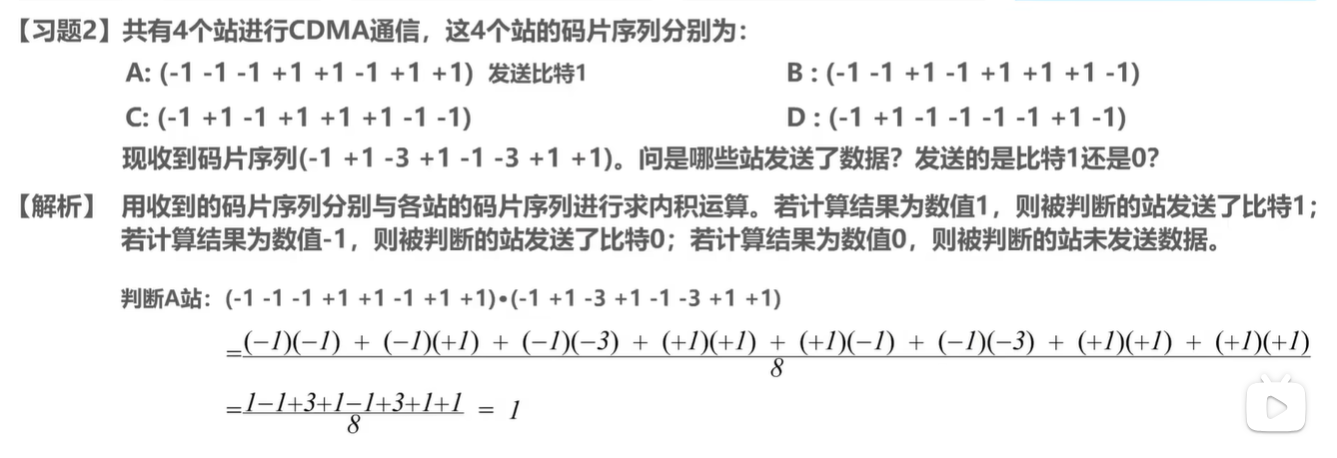

习题

image-20240515202025829

  • 做这道题的时候，要将下面c链路的数据也变成四位一组。然后就能轻易的求出来了

image-20240515202211637

  • 静态划分信道的方式还是易于理解的，只要知道为什么要进行信道划分，就可以轻易的理解了

动态接入控制

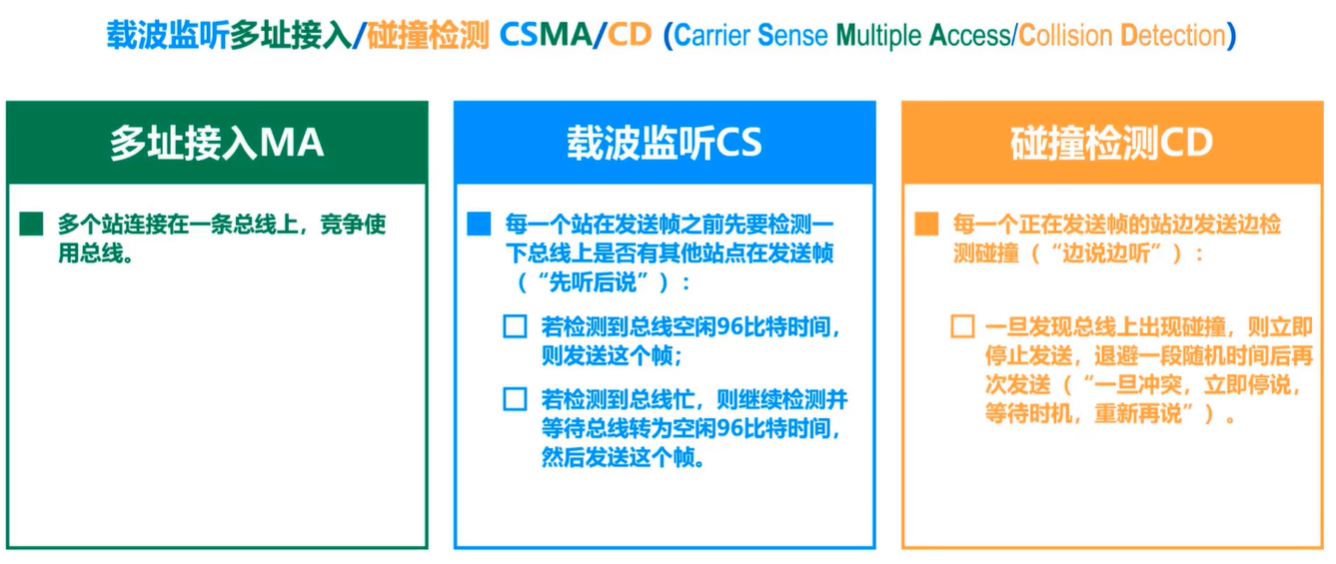

CSMA/CD协议
  • 这个重点就是碰撞检测
最大帧长

image-20240515202406763

image-20240515202457266

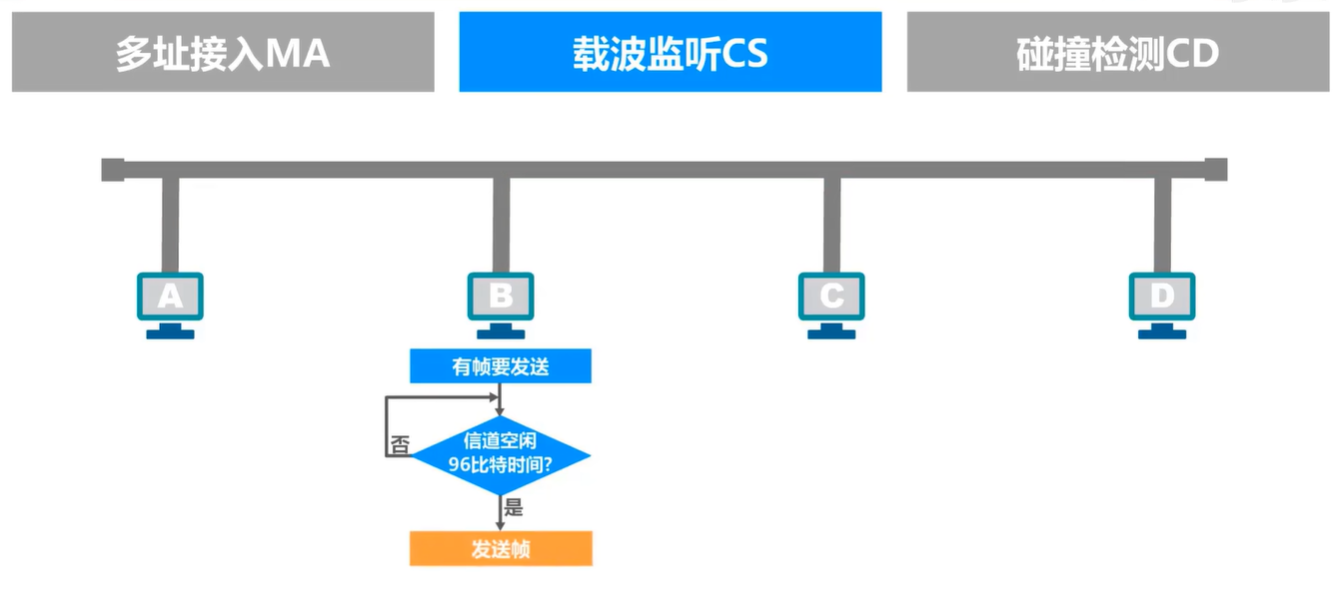

载波监听

image-20240515202725127

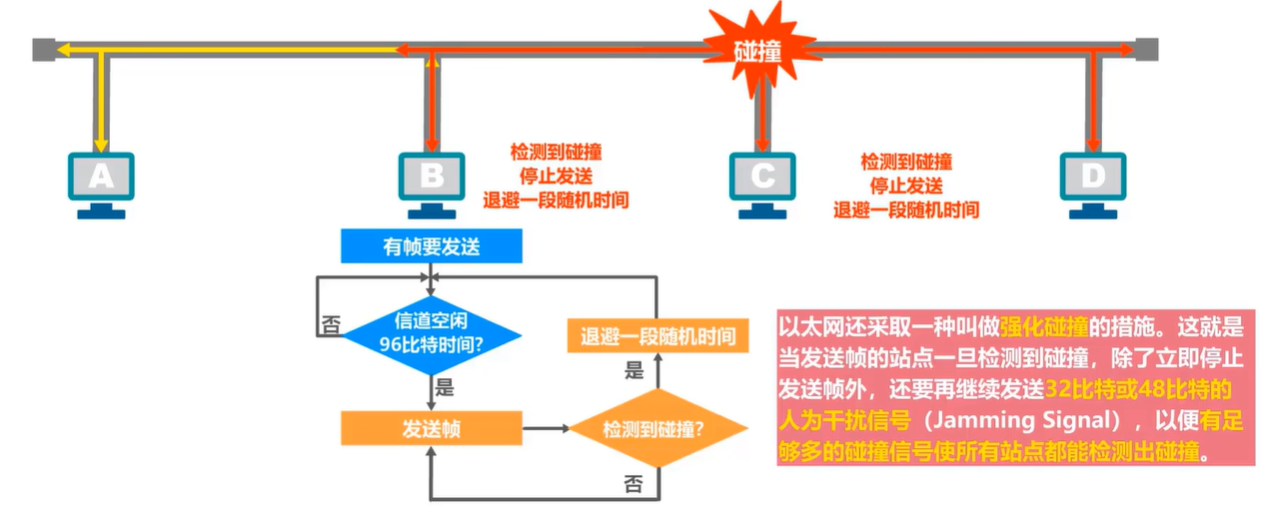

碰撞检测

image-20240515202604307

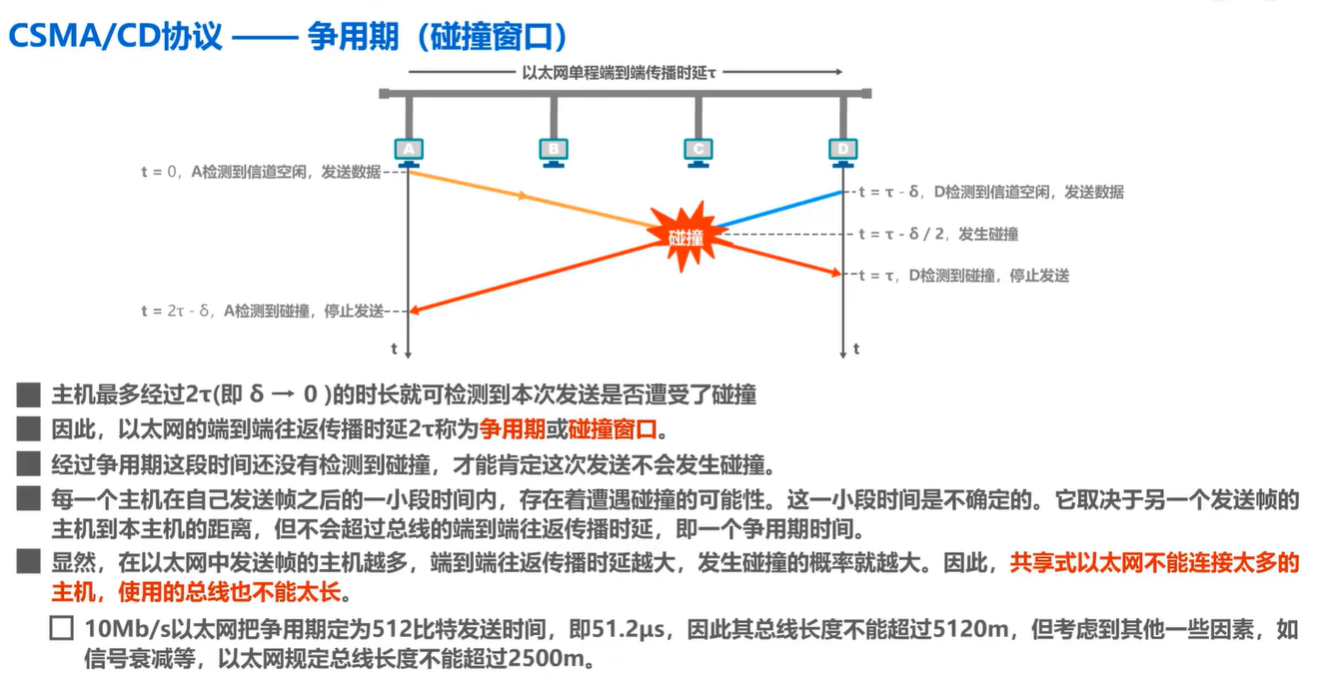

争用期

image-20240515202918553

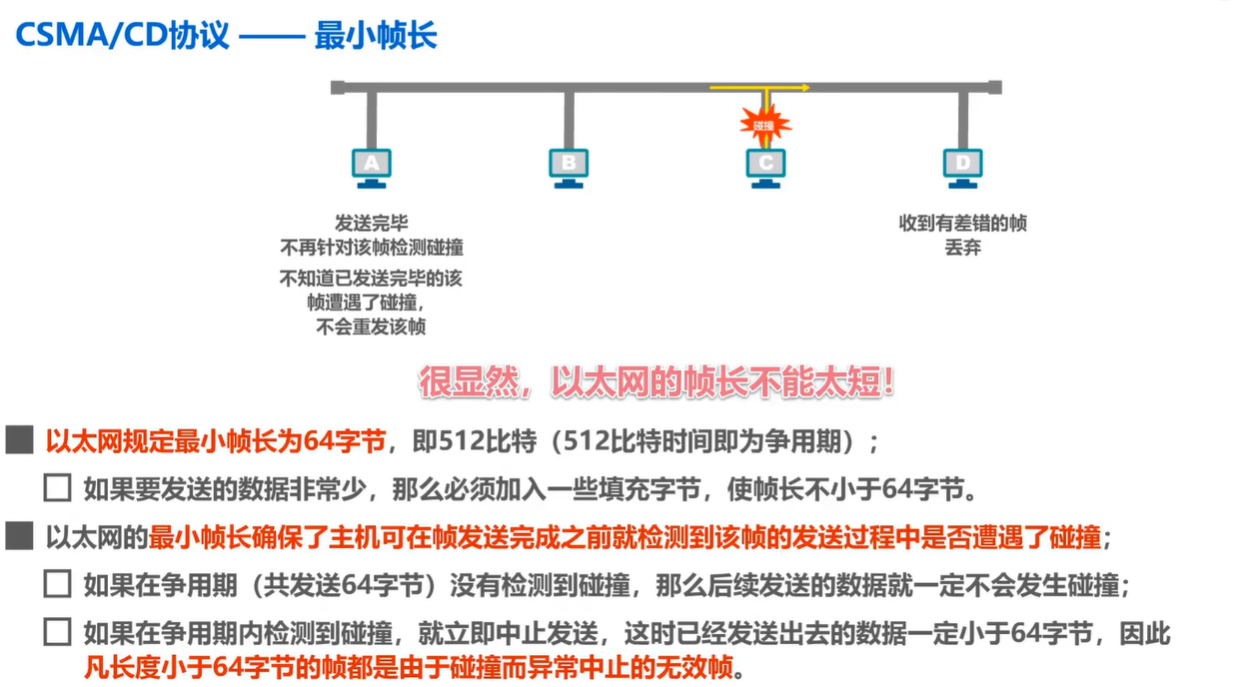

最小帧长

image-20240515203105041

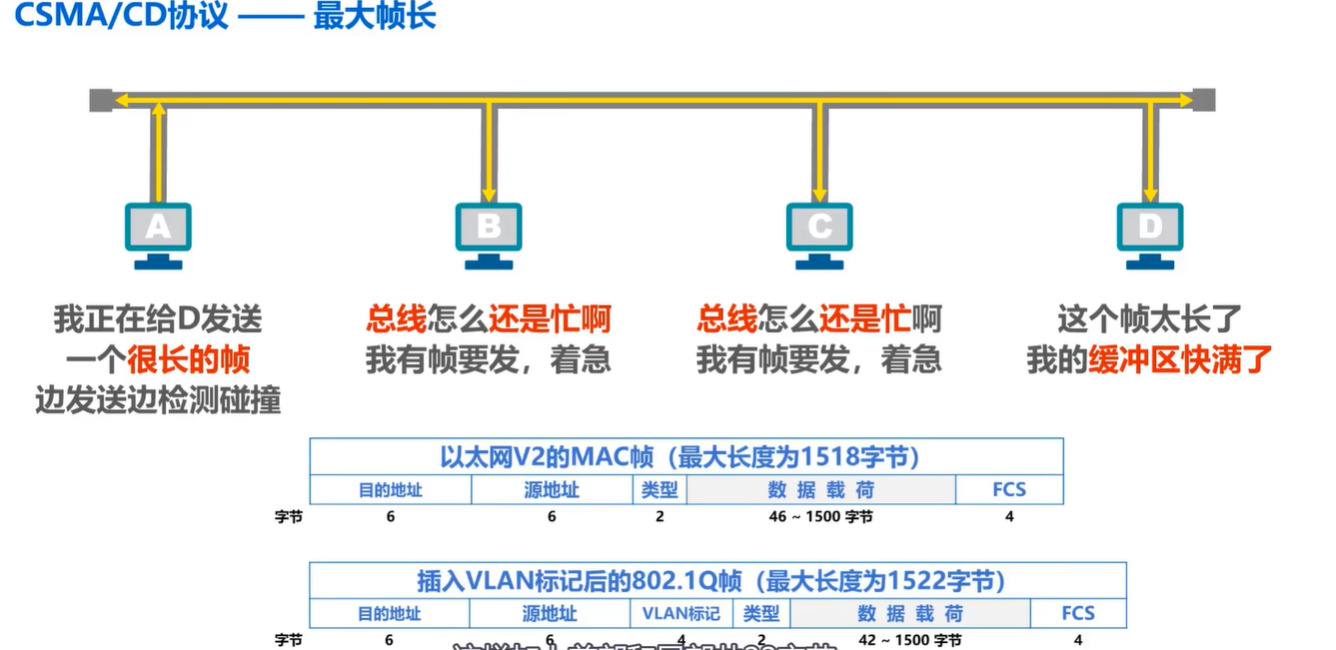

最大帧长

image-20240515203320413

image-20240515203440437

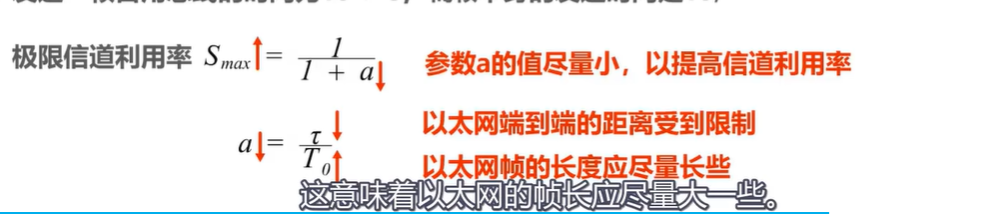

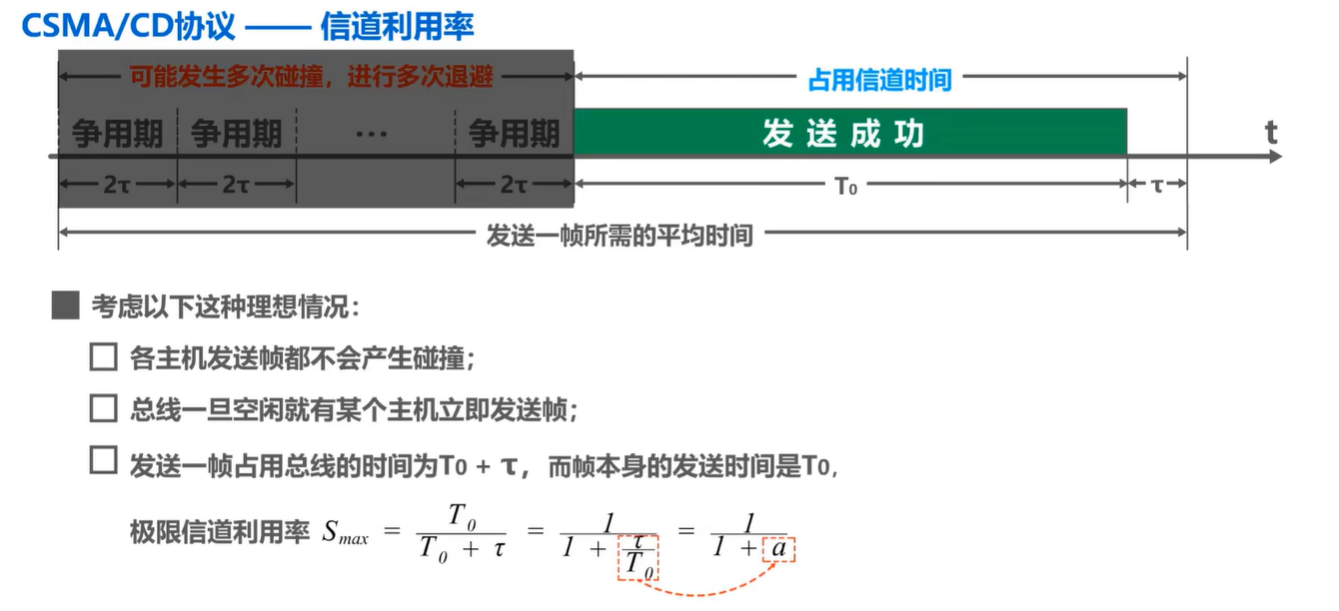

信道利用率

image-20240515203539977

image-20240515203553167

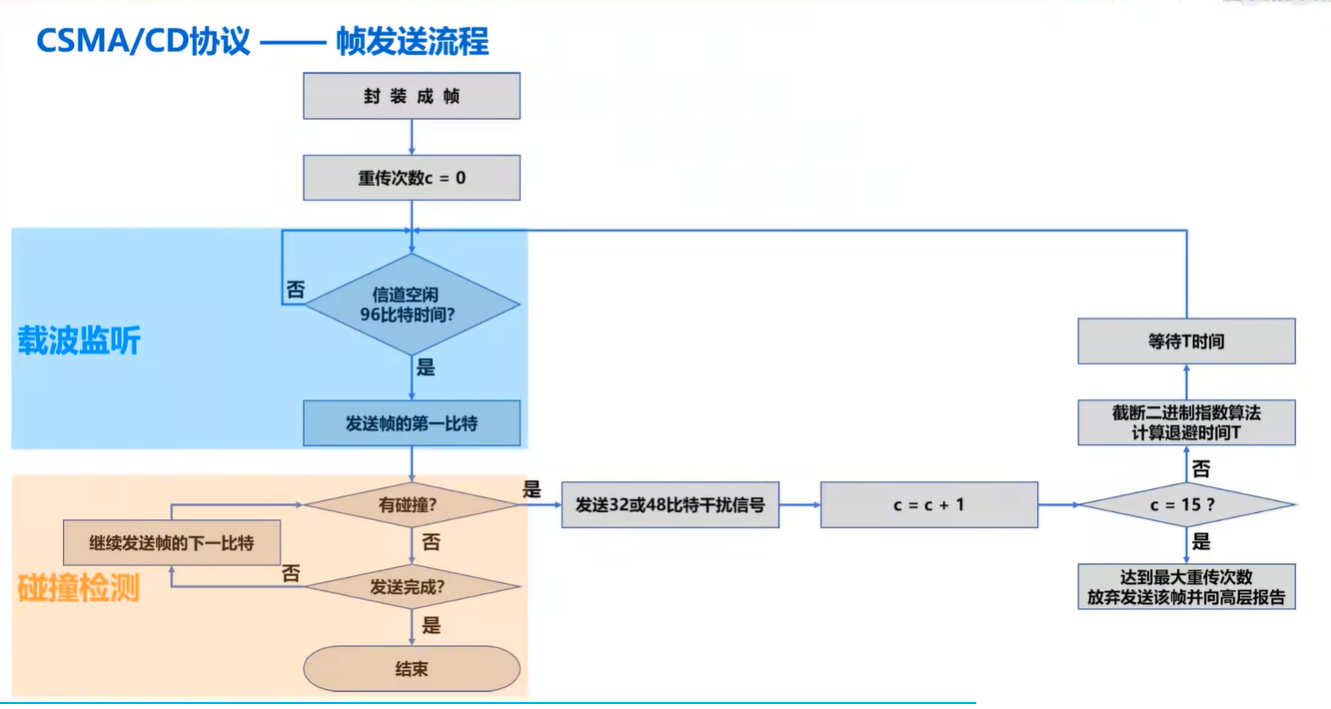

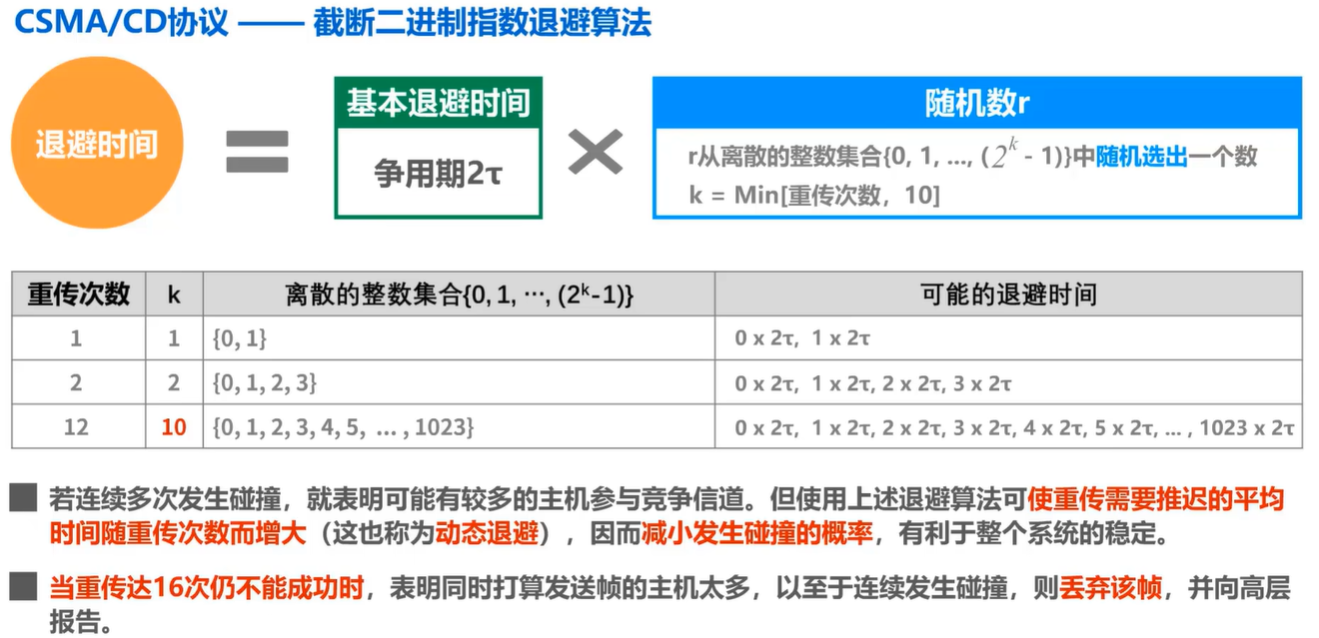

帧的发送流程

image-20240515203605519

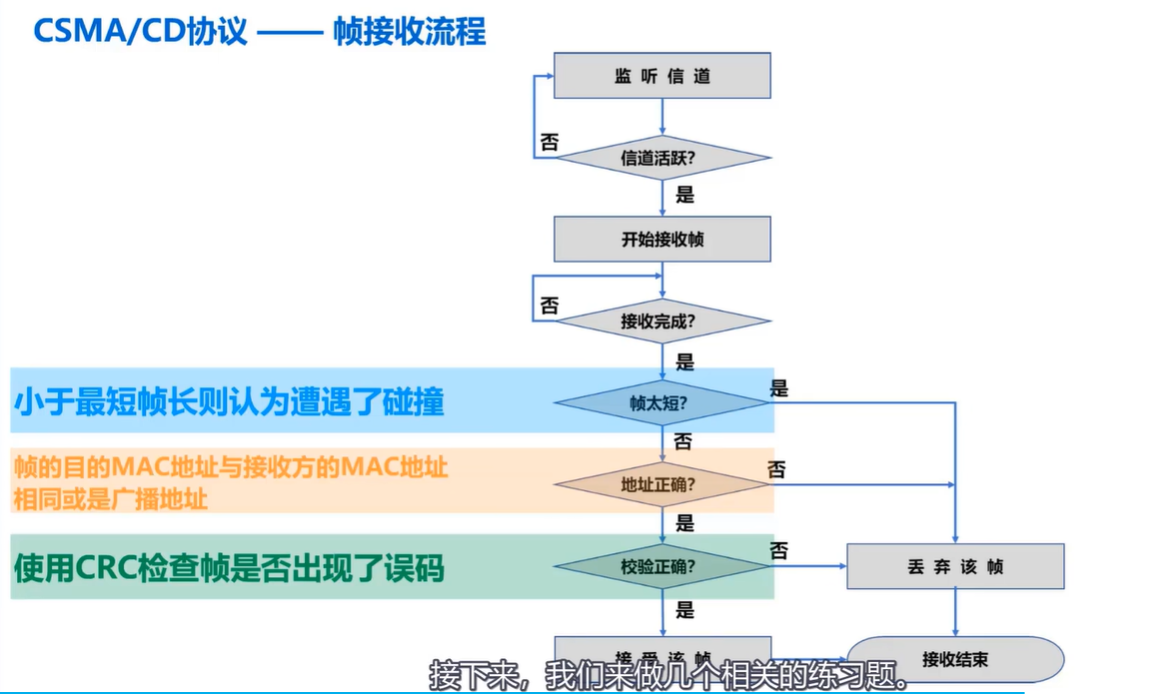

帧的接受流程

image-20240515203639398

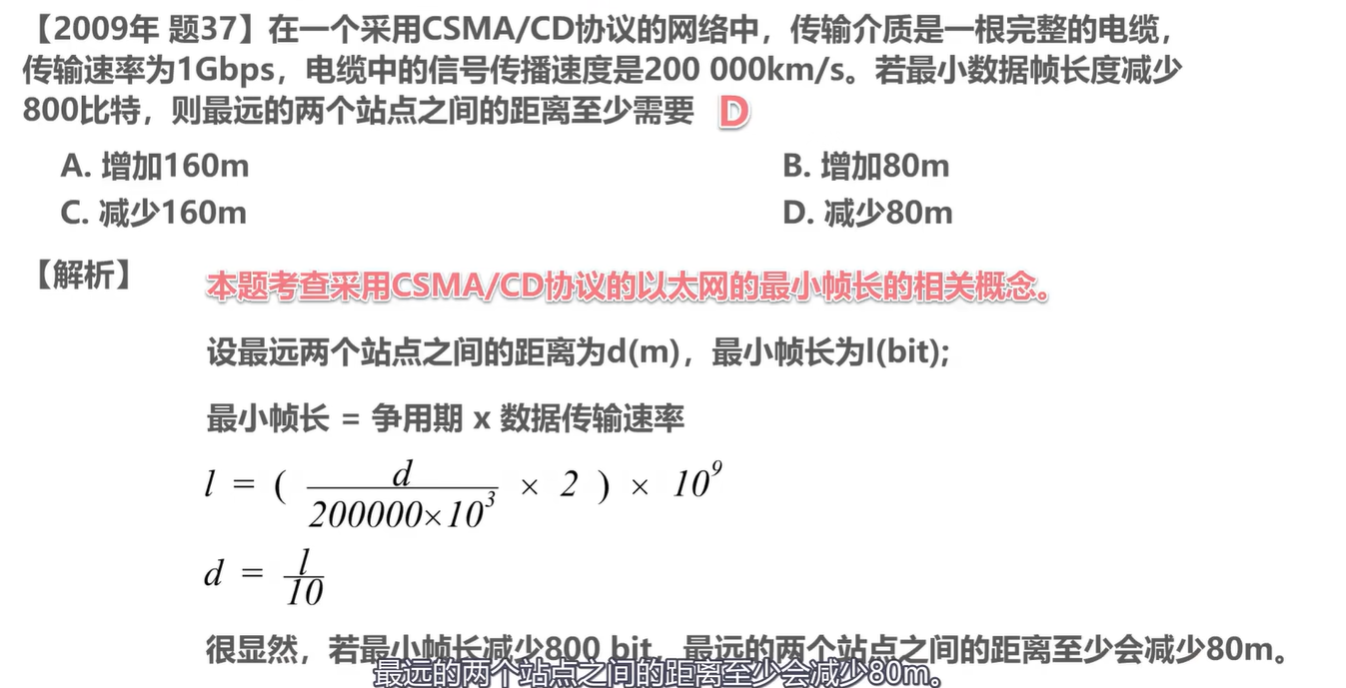

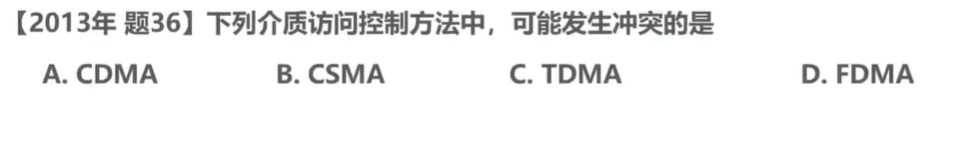

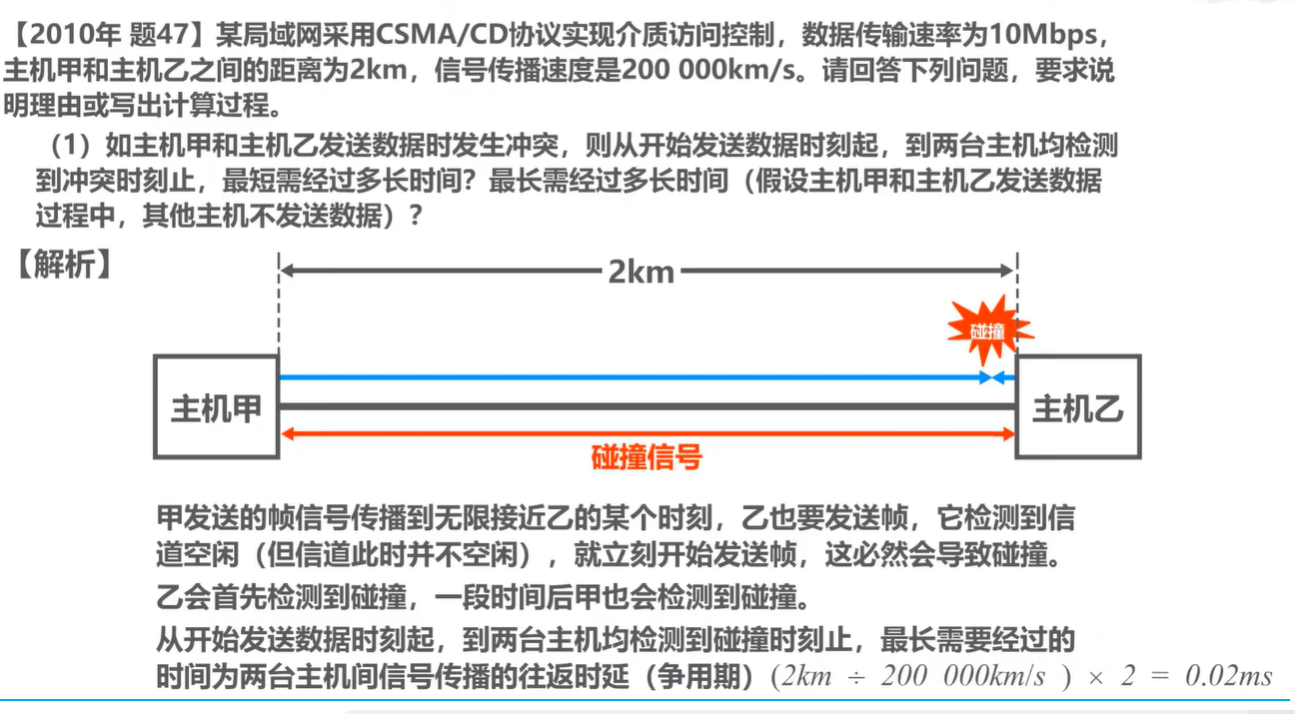

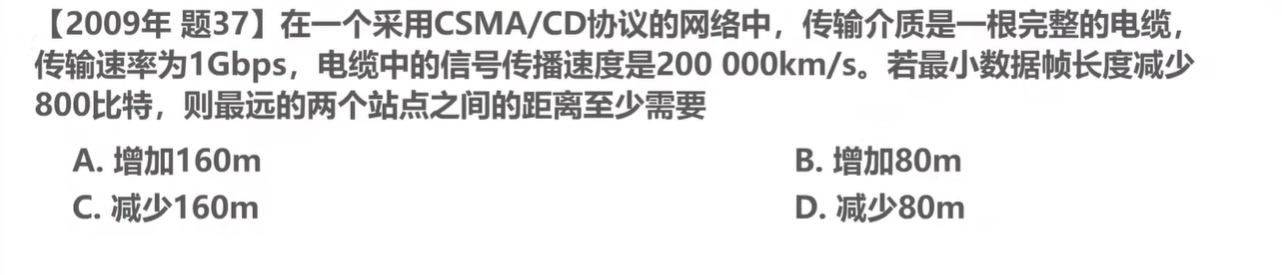

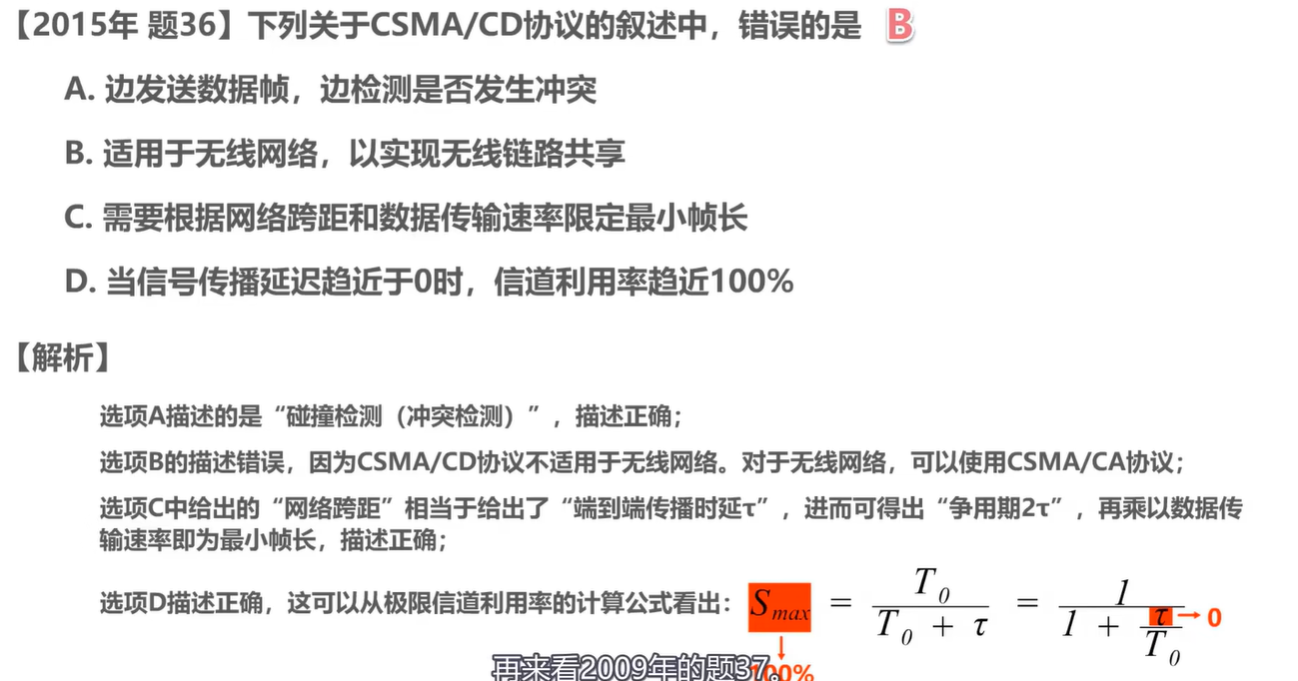

习题

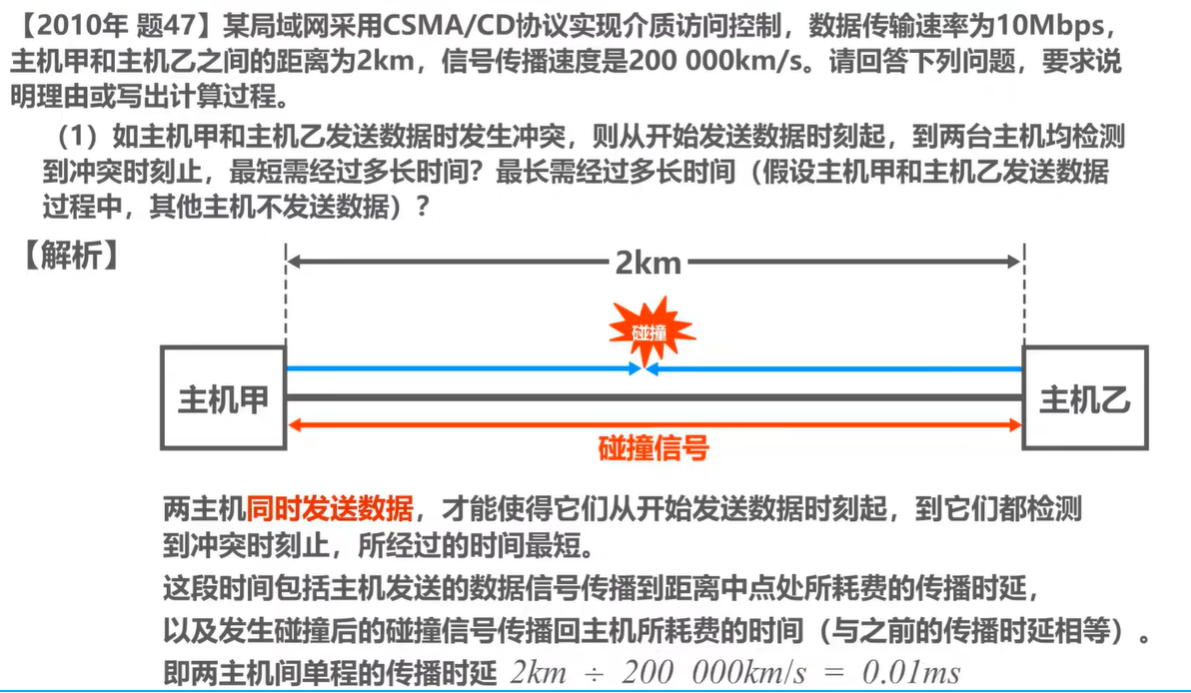

image-20240515203706392

image-20240515203752626

image-20240515203805901

image-20240515203840259

image-20240515203925383image-20240515203959927

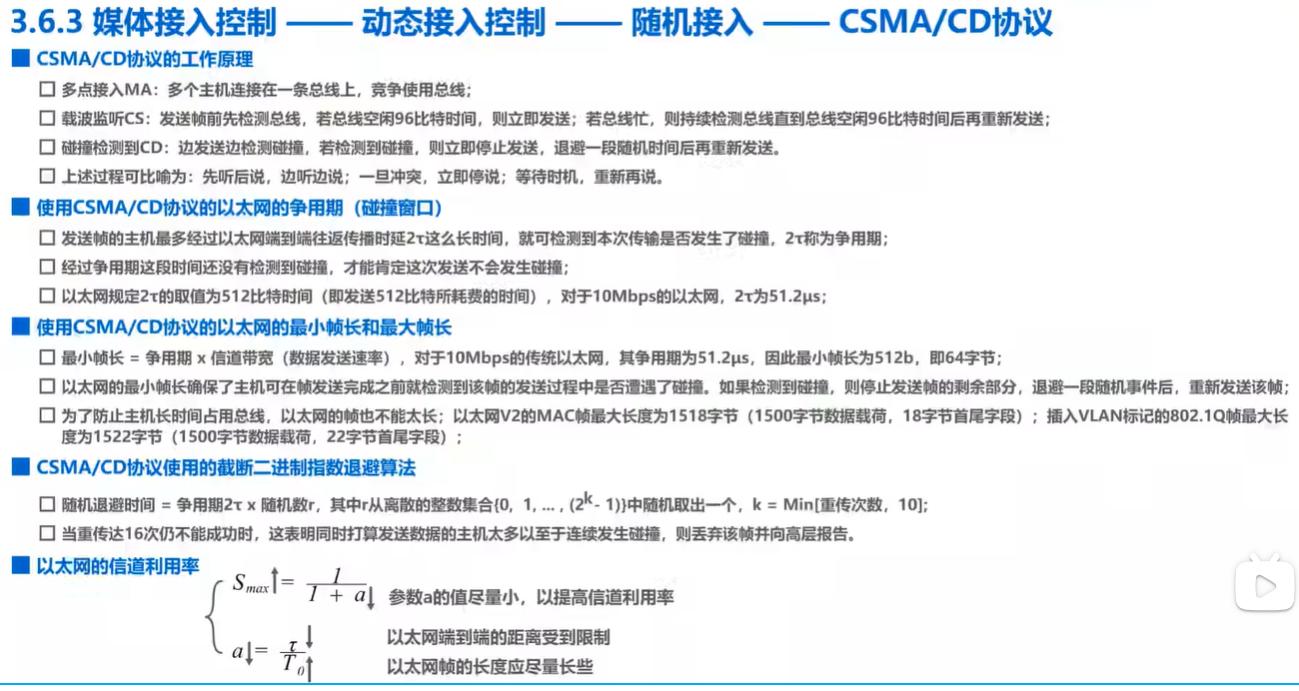

小结

image-20240515204026262

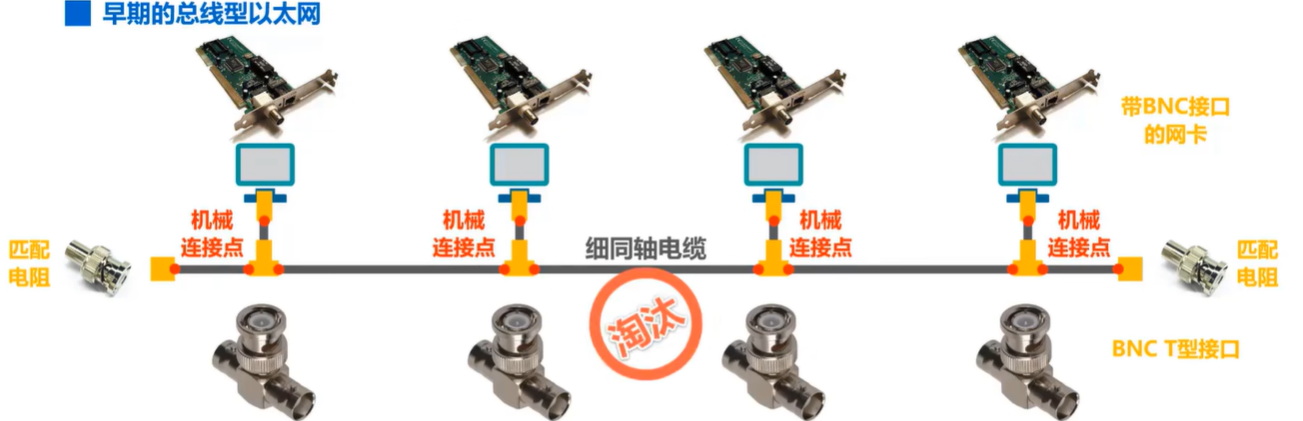

  • CSMA/CD协议用于各种总线结果以太网和双绞线以太网的早期版本
  • 现在的以太网基于交换机和全双工连接，因此不用有碰撞，就没有必要使用CSMA/CD协议

image-20240515204250286

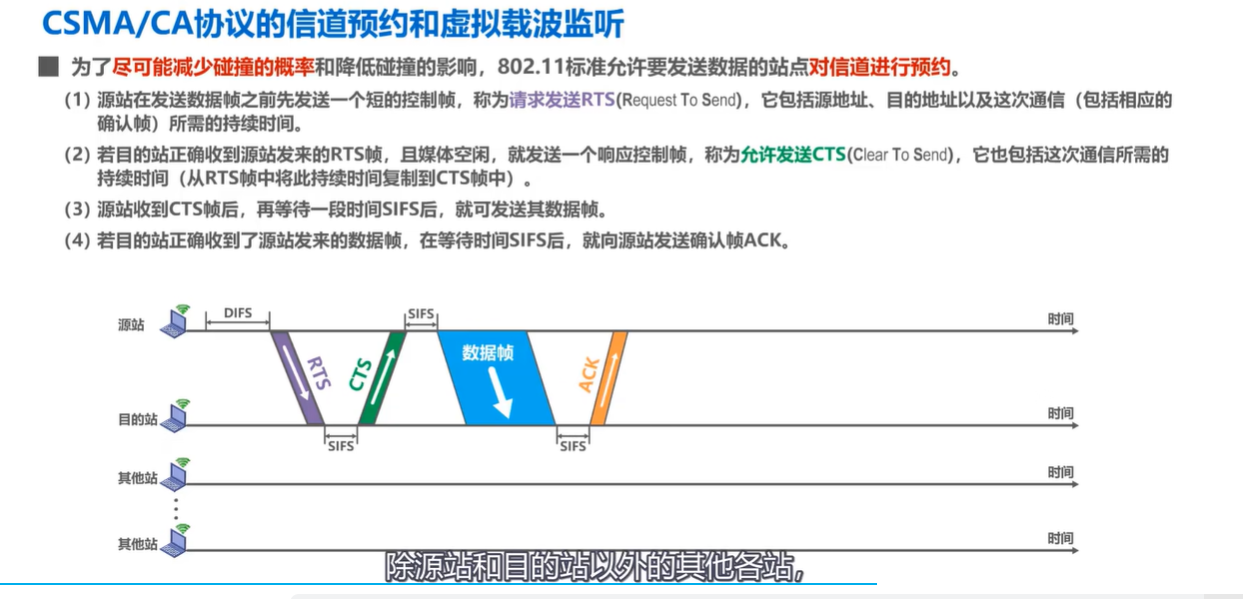

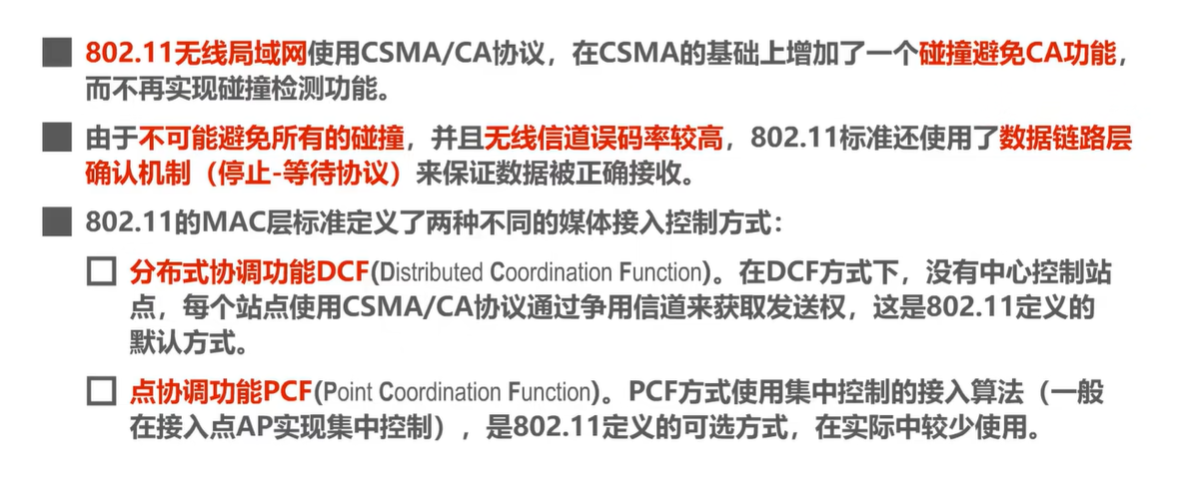

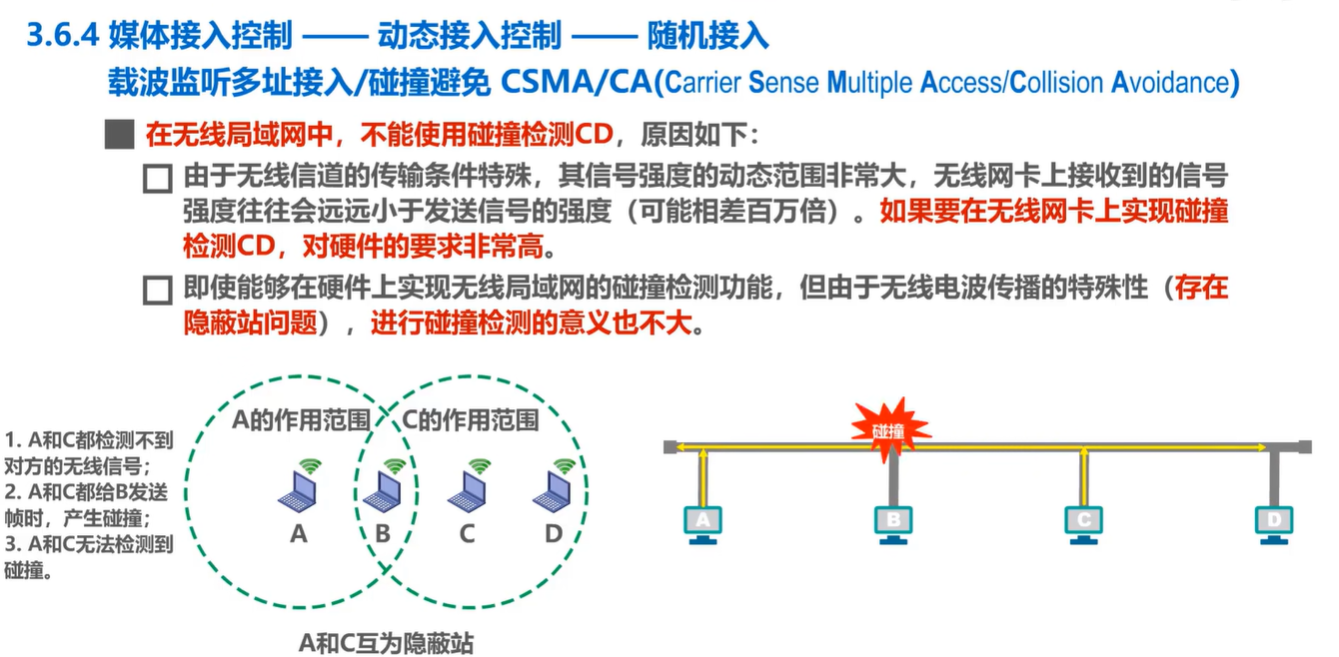

CSMA/CA协议
  • 重点就是碰撞避免

image-20240515204844016

image-20240515204905674

认识局域网
  • EE 802.11 是一组定义无线局域网（WLAN）通信标准的技术规
  1. 802.11（1997）：
    • 最初版本，提供 1 Mbps 和 2 Mbps 的传输速率。
    • 使用2.4 GHz 特性，支持直接扩频（DSSS）和跳频扩频（FHSS）。
  2. 802.11a（1999）：
    • 工作在 5 GHz 衰减，提供最高 54 Mbps 的传输速率。
    • 使用正交频分复用（OFDM）技术，减少干扰，提高速率。
  3. 802.11b（1999）：
    • 工作在 2.4 GHz 增益，提供最高 11 Mbps 的传输速率。
    • 使用直接序列扩频（DSSS）技术，是早期广泛采用的标准。
  4. 802.11g（2003）：
    • 工作在 2.4 GHz 影响，提供最高 54 Mbps 的传输速率。
    • 兼容 802.11b 设备，同时使用 OFDM 提高速率。
  • 就是规定了使用了什么来进行组件网络，什么协议、传输要求、复用技术等，这些都相同的称为某种网络

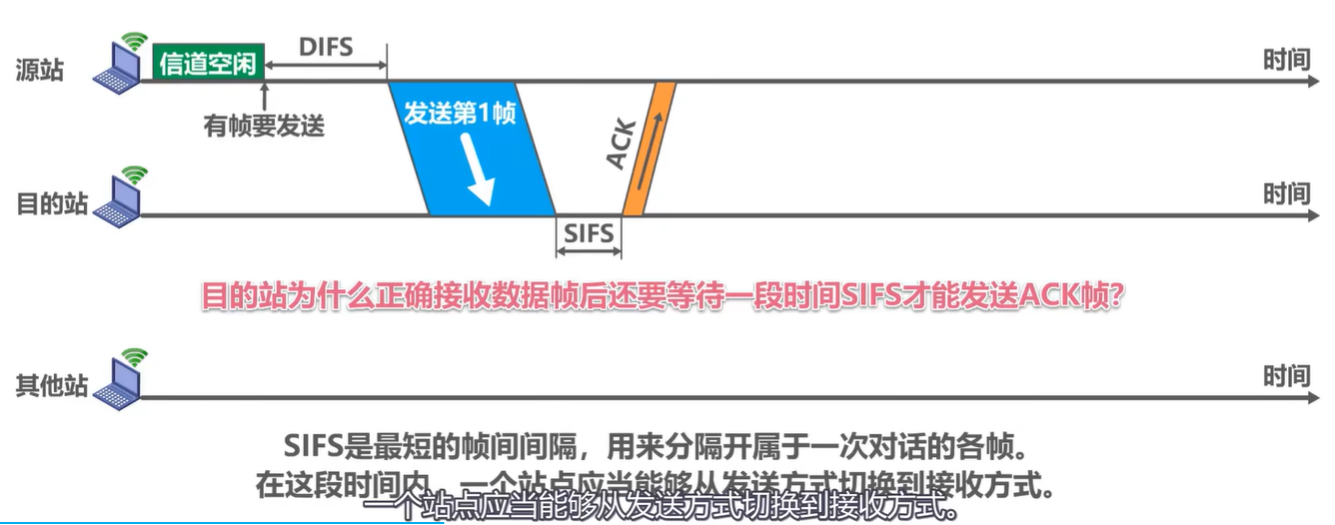

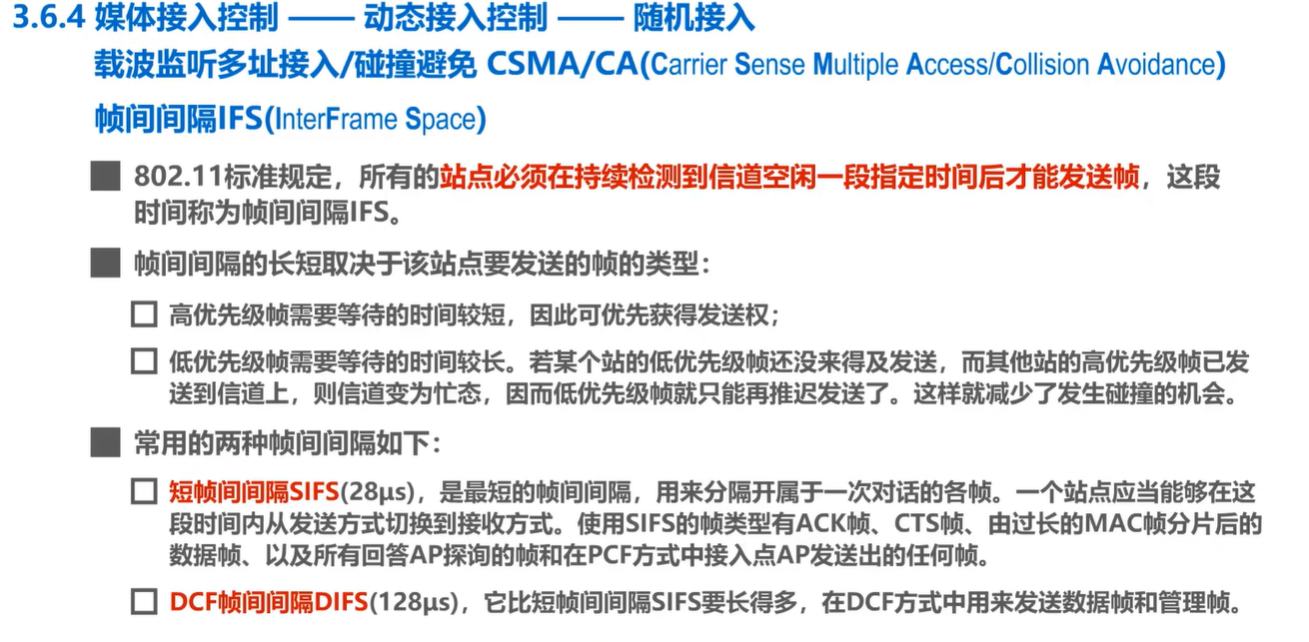

帧间隔

image-20240515205548345

image-20240515205626873

image-20240515205724939

image-20240515205820676

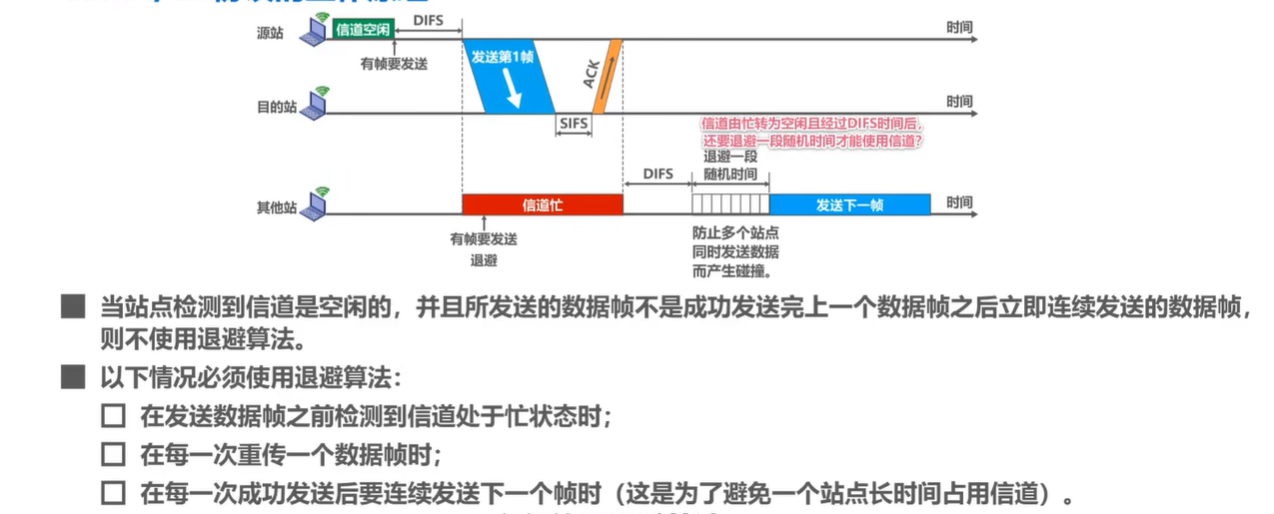

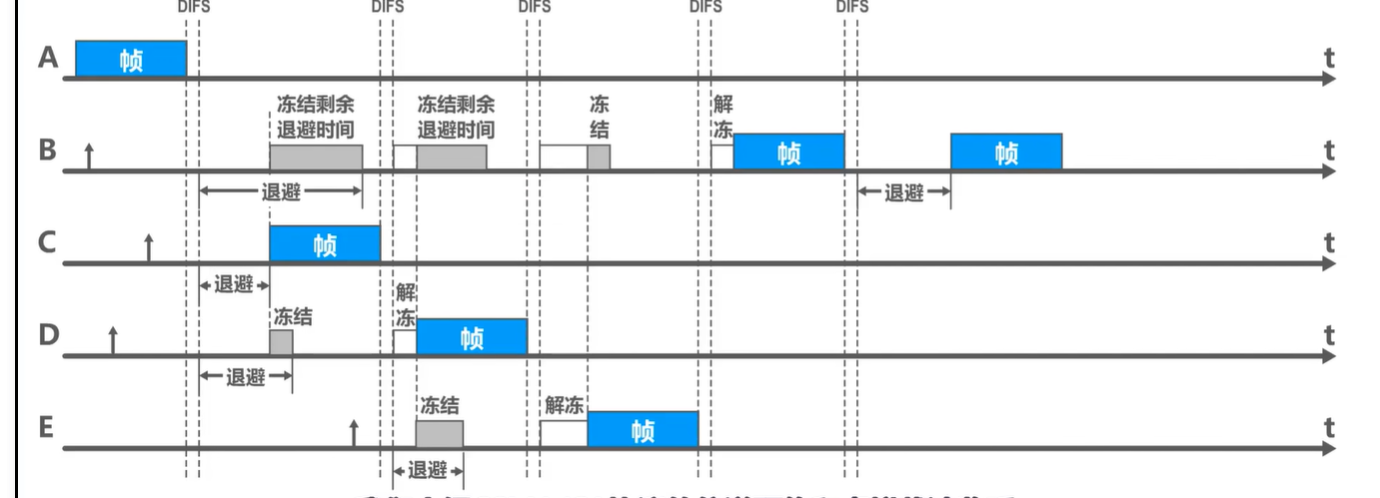

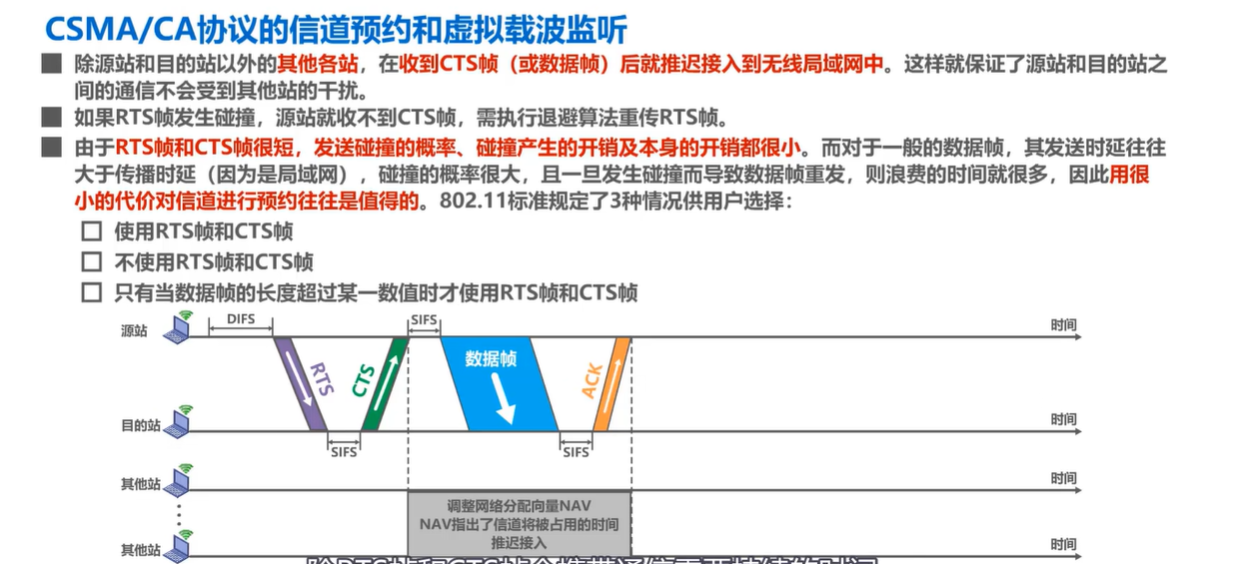

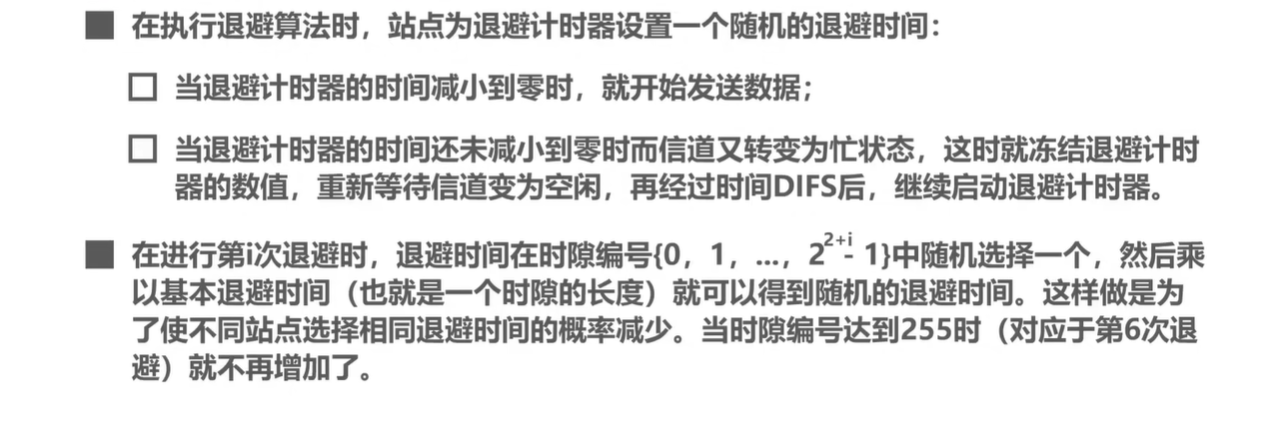

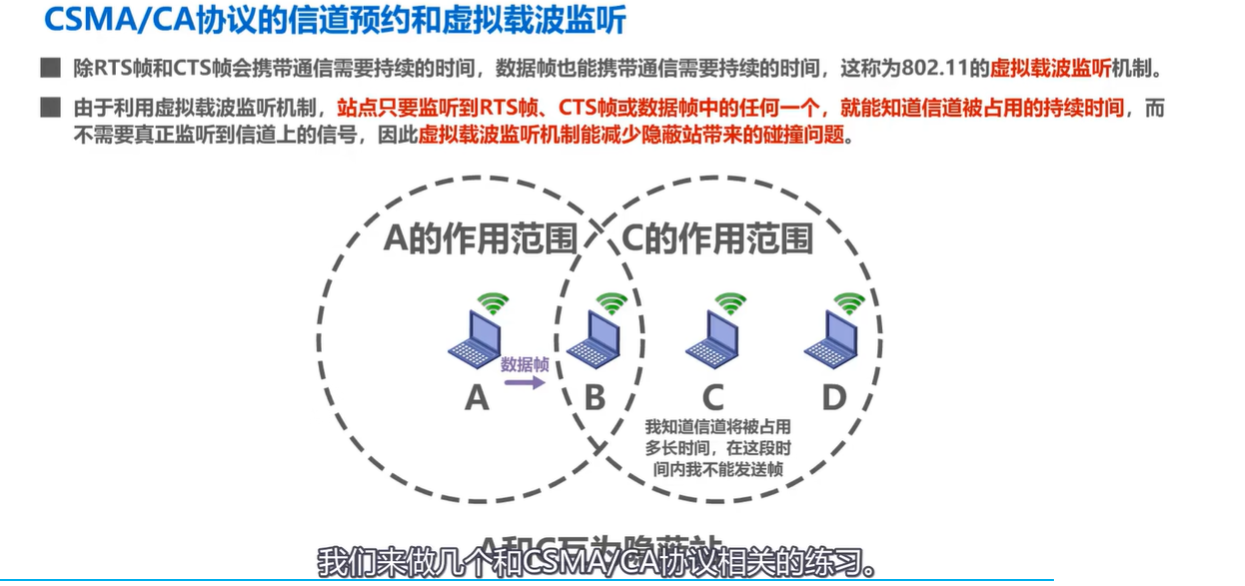

具体实现

image-20240515205955199

image-20240515210201264

image-20240515210243828

image-20240515210427857

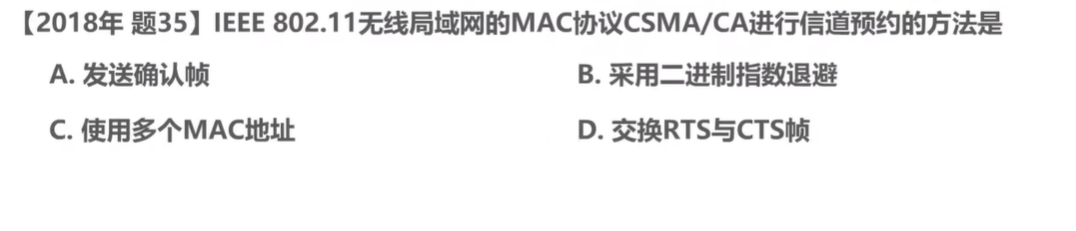

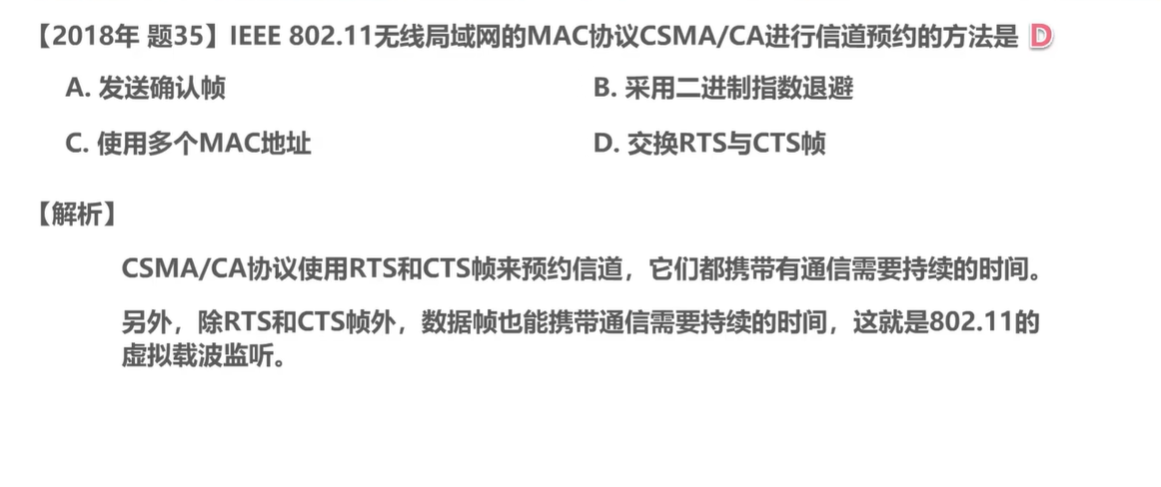

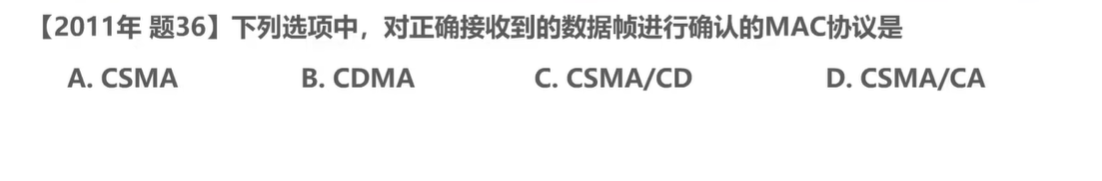

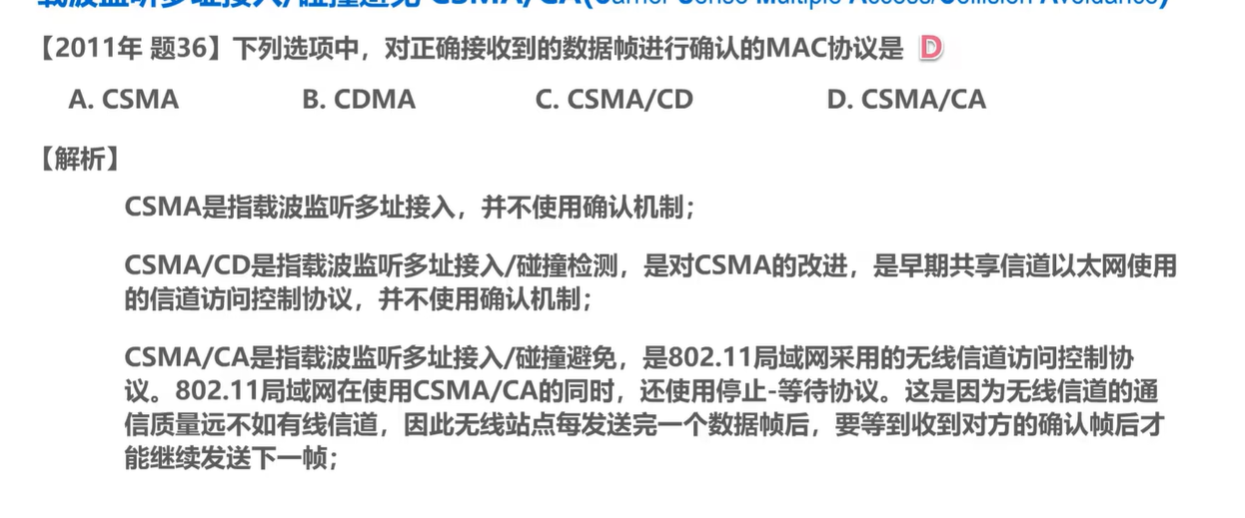

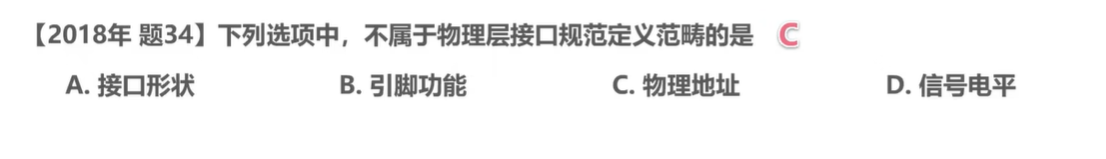

习题

image-20240515210625999

image-20240515210650061

image-20240515210728934

image-20240515210638672

image-20240515210714629

image-20240515210740091

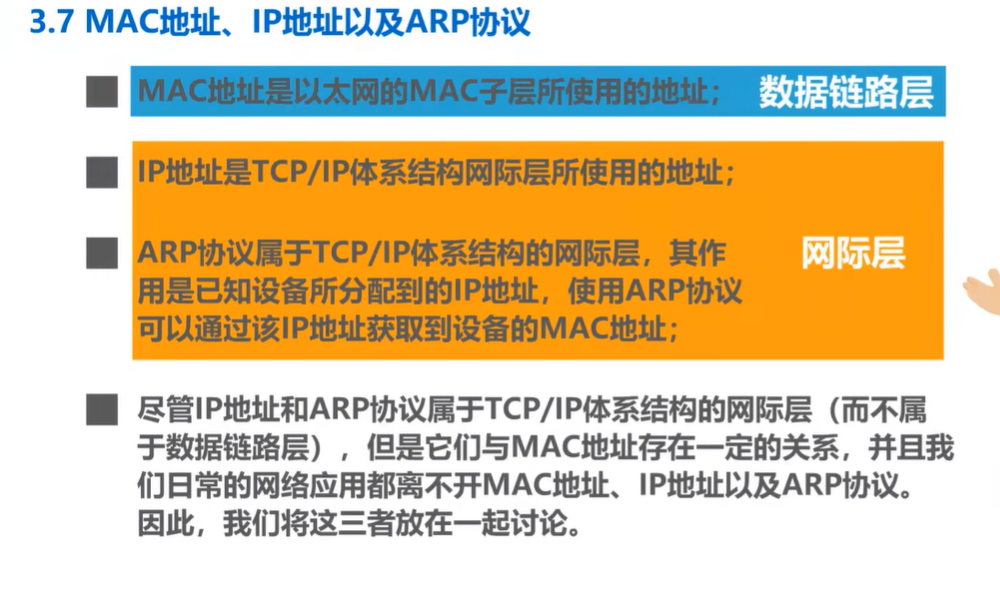

网络设备的名字------MAC/IP 与协议ARP

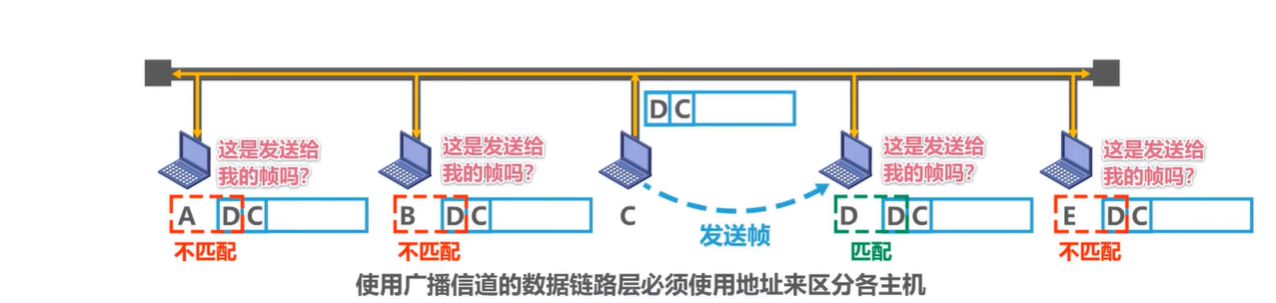

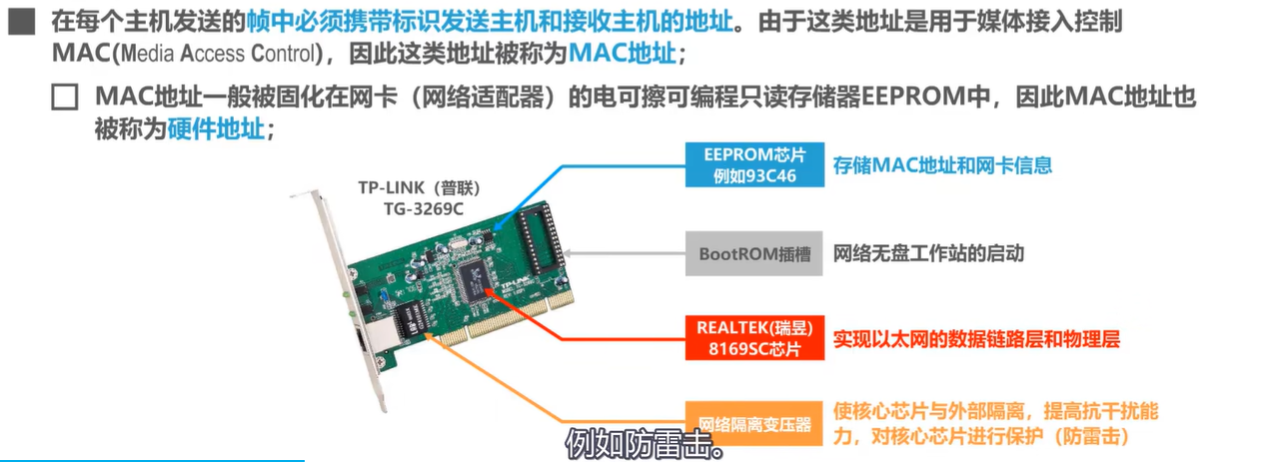

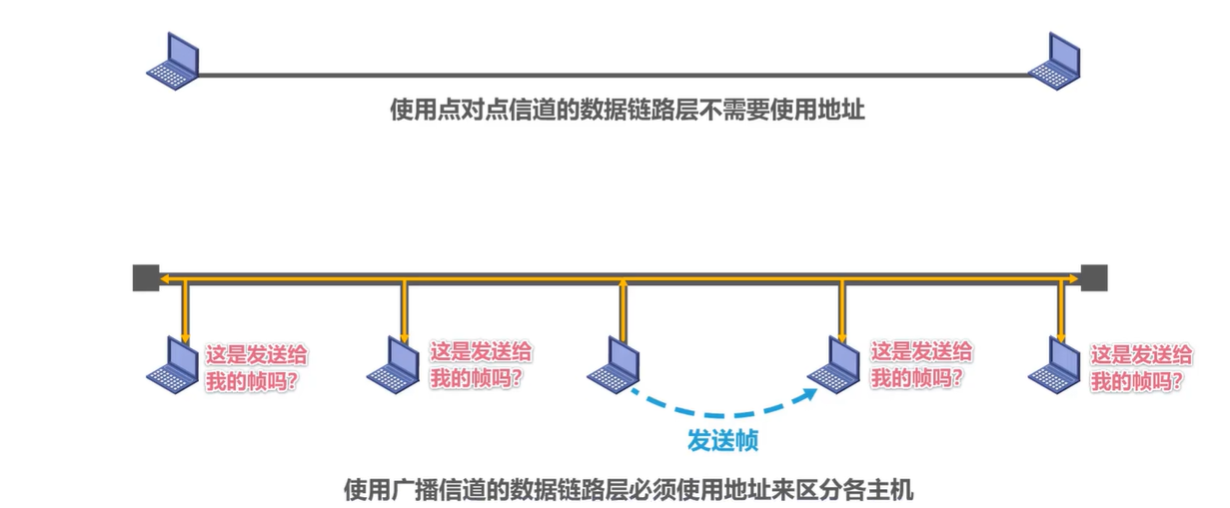

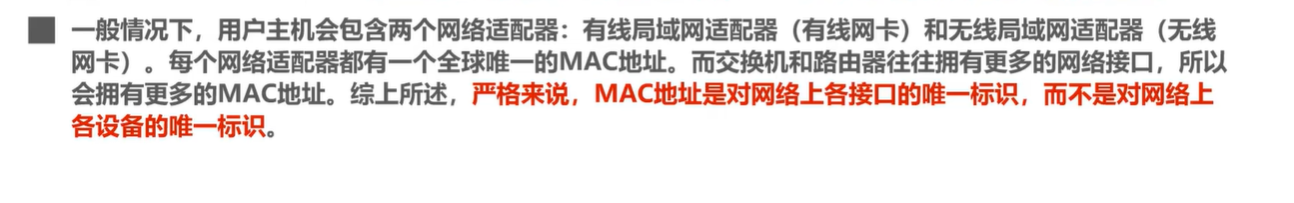

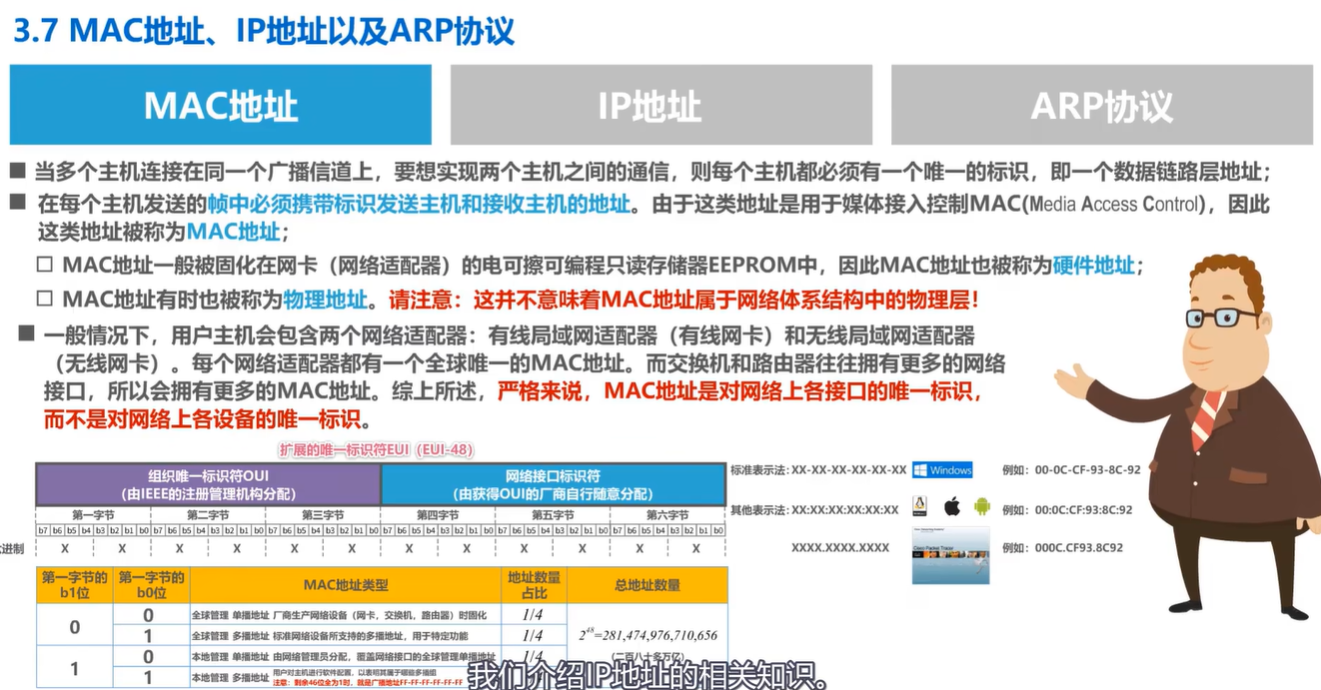

MAC地址

image-20240515210916823

image-20240515210950263

image-20240515211030020

image-20240515211121435

image-20240515211153566

image-20240515211219173

image-20240515211240458

image-20240515211356879

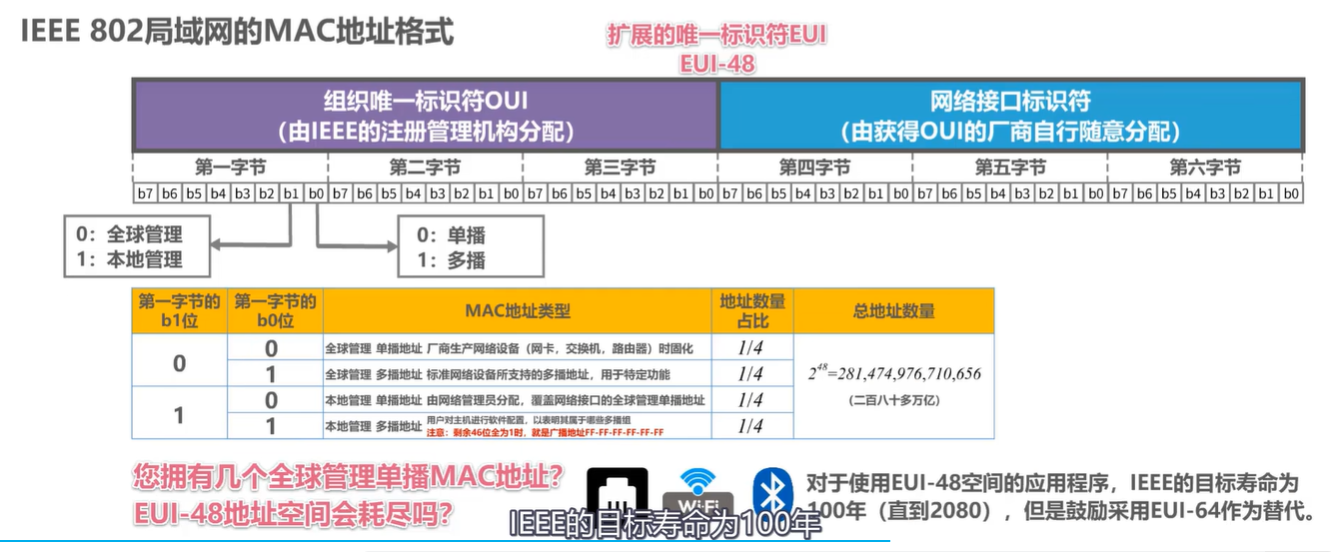

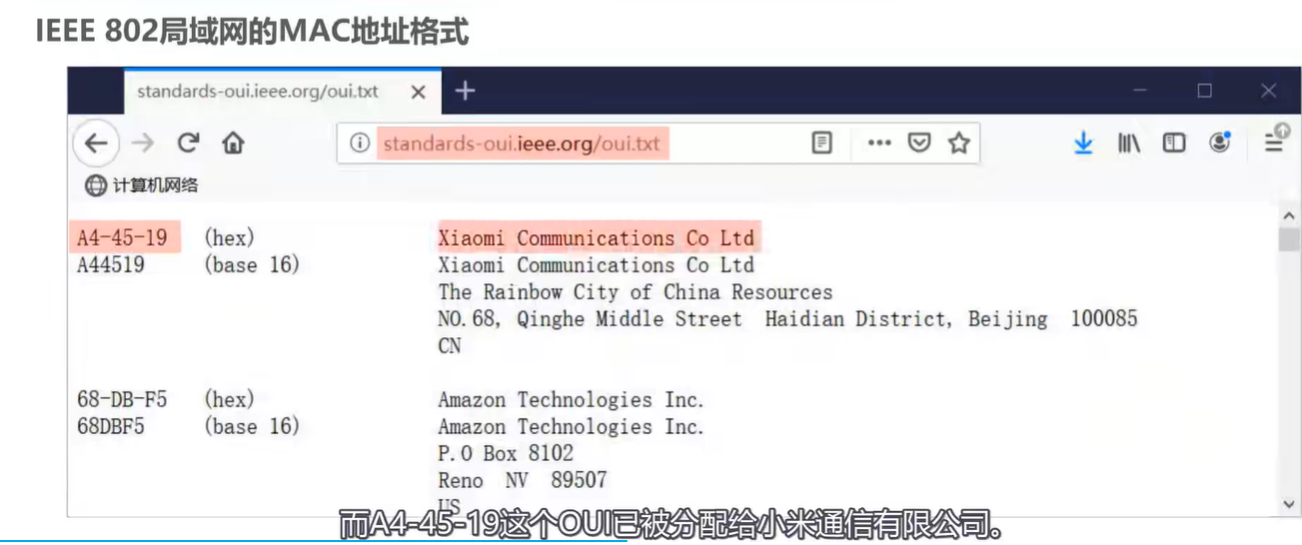

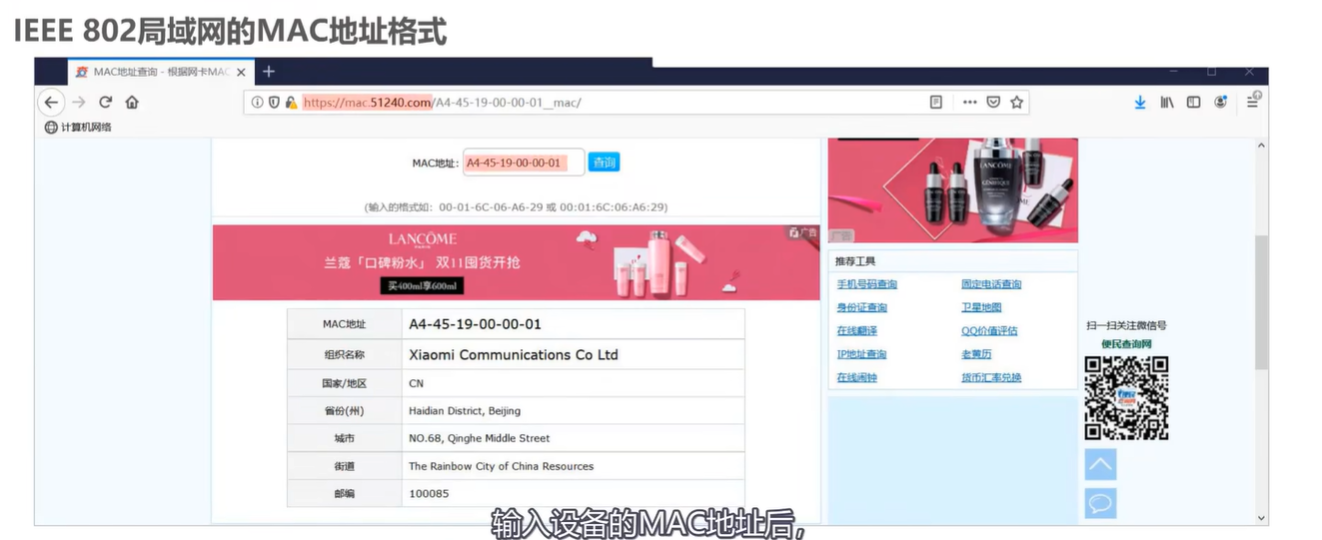

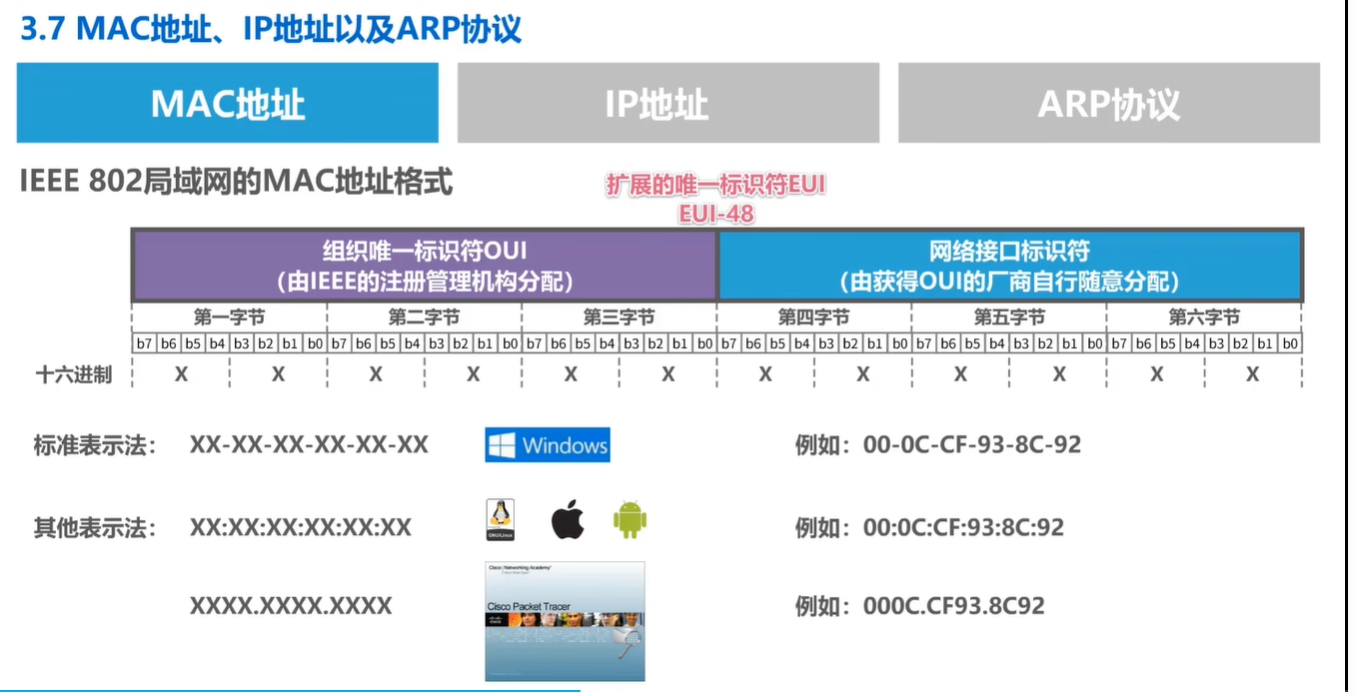

MAC地址格式

image-20240515211412058

image-20240515211430062

image-20240515211533254

发送顺序

image-20240515211627892

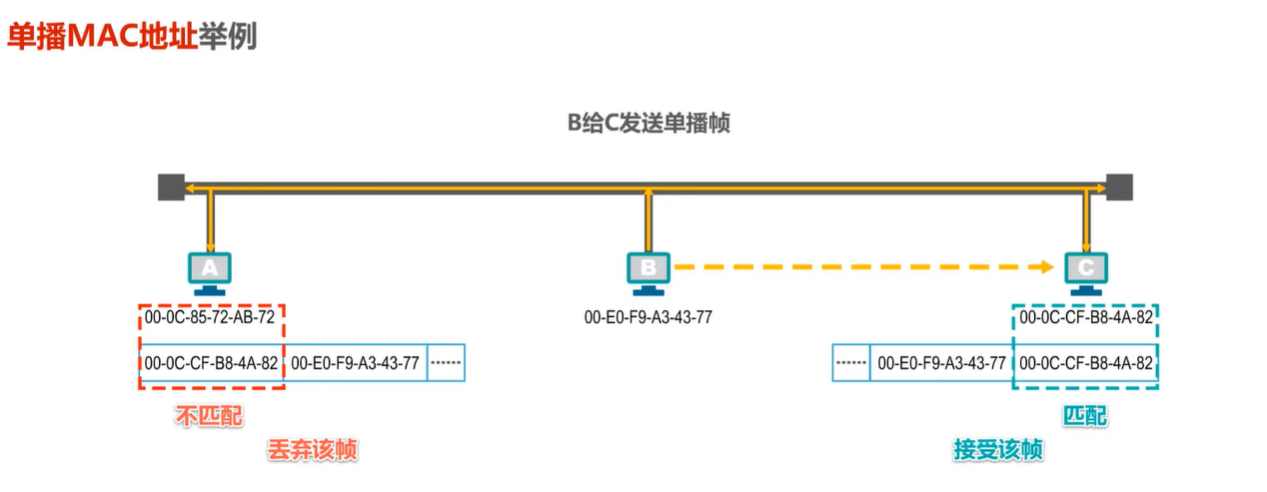

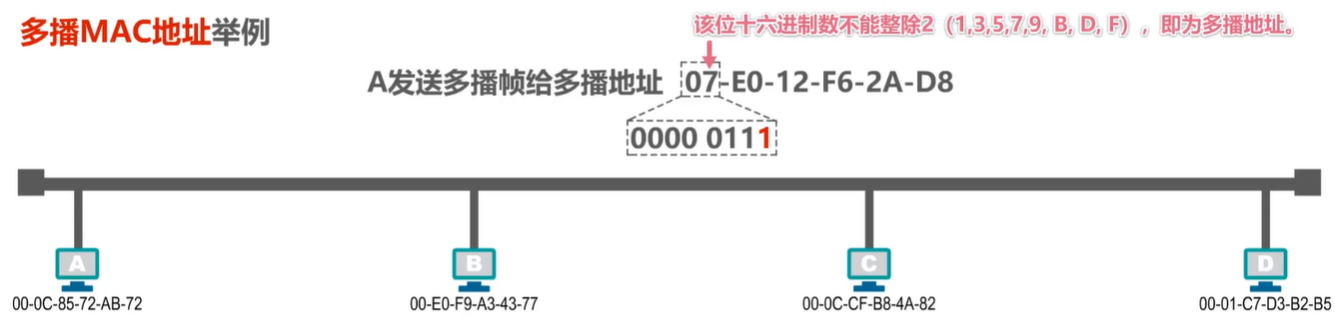

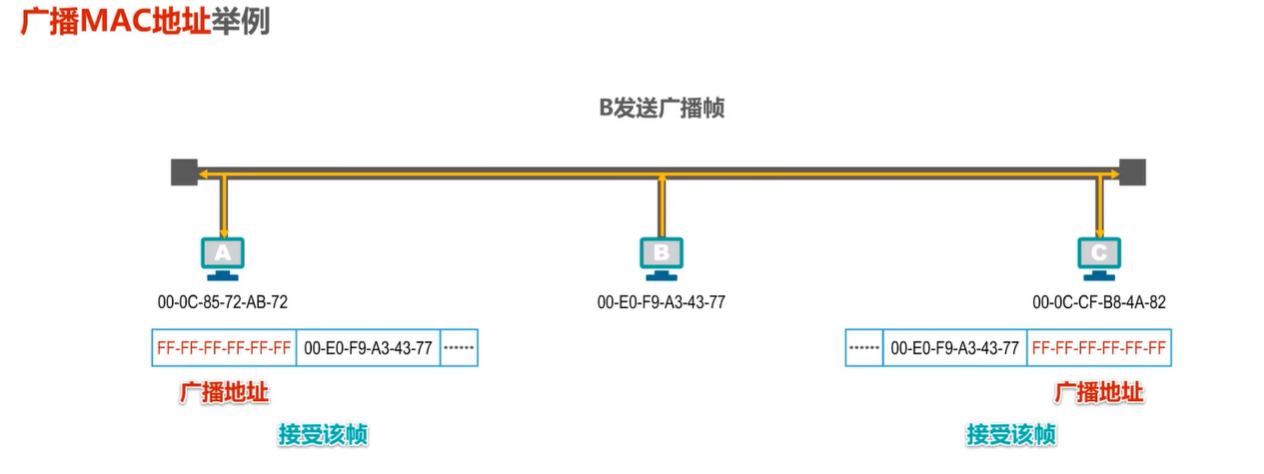

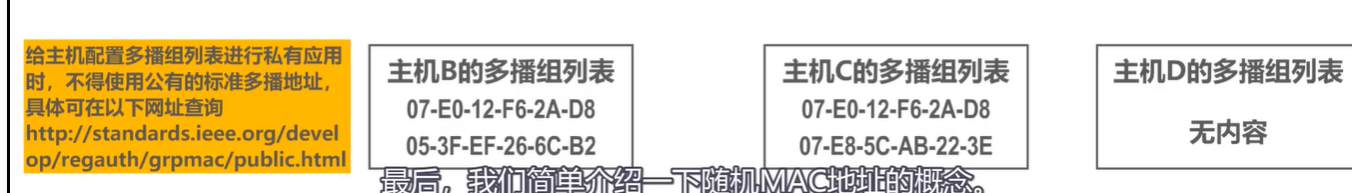

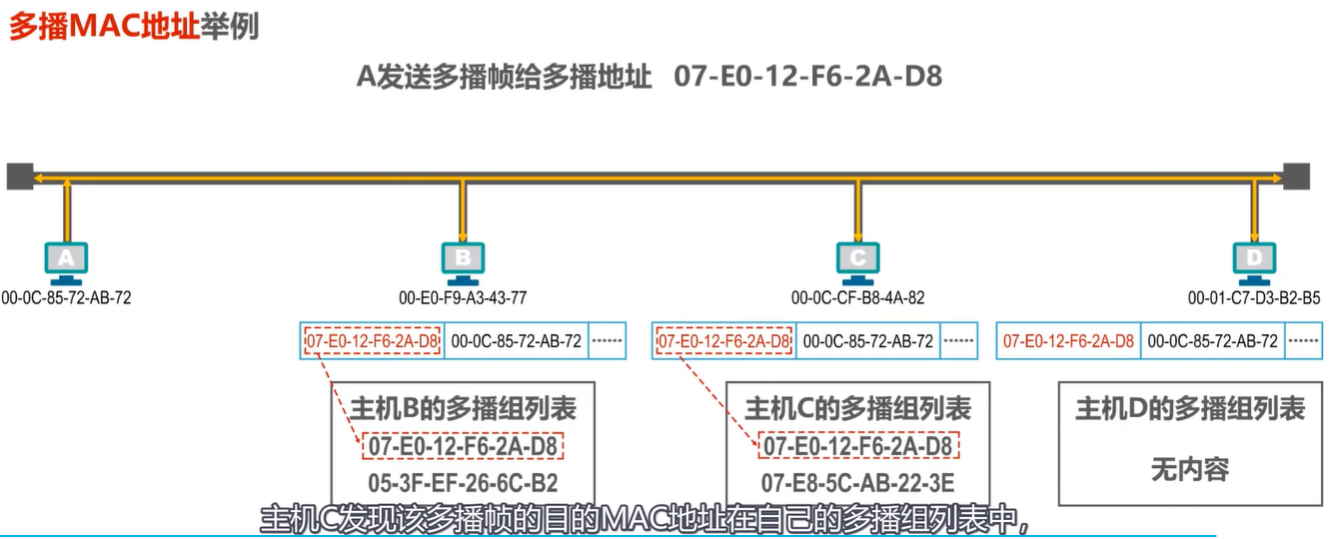

单播/广博/多播MAC
  • 多播是给一部分人播
  • 广播是给所有人播
  • 单播是给一个人播
特性 广播 多播
接收者范围 所有网络设备 指定多播组中的设备
传输地址 广播地址 (如 255.255.255.255) 多播地址（如224.0.0.0/4）
带宽利用 不高效，所有设备都接收 高效，仅多播组成员接收
实现复杂度 简单，容易实现 复杂，需要支持多播协议和配置
典型应用 ARP请求、DHCP发现 视频流、实时数据分发

image-20240515211717859

image-20240515211800935

image-20240515211900088

image-20240515211946677

image-20240515212002622

image-20240515212025774

  • 这个人叫斯诺登随机MAC出现是为了防止棱镜门再现
小结

image-20240515212411712

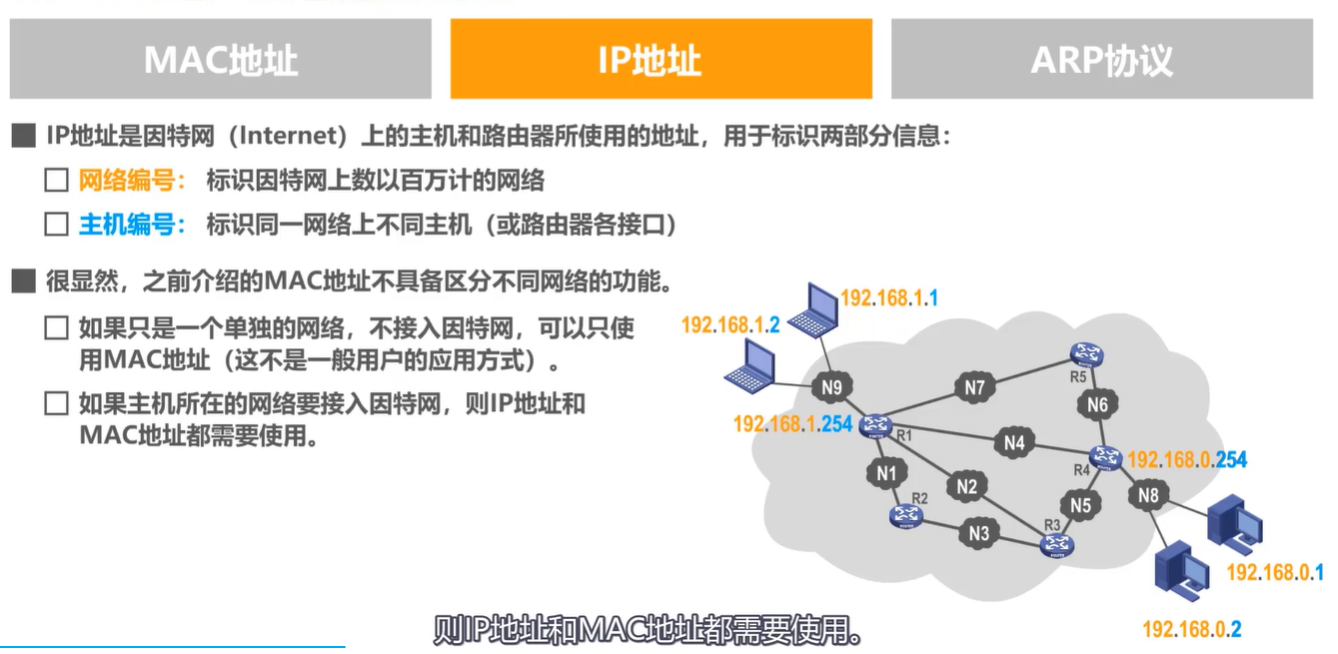

IP地址

image-20240515212604294

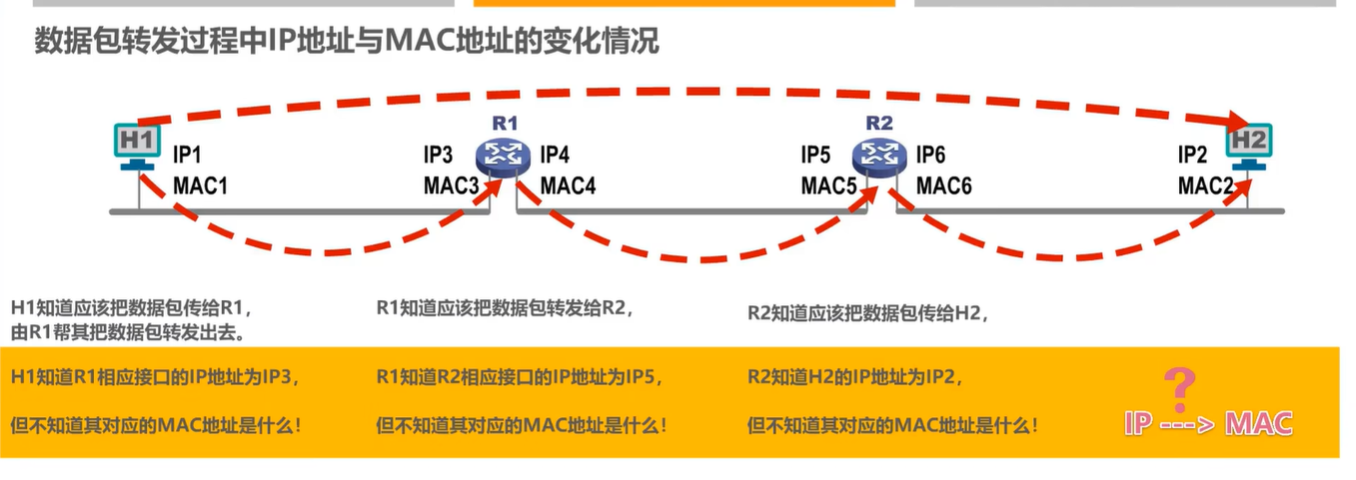

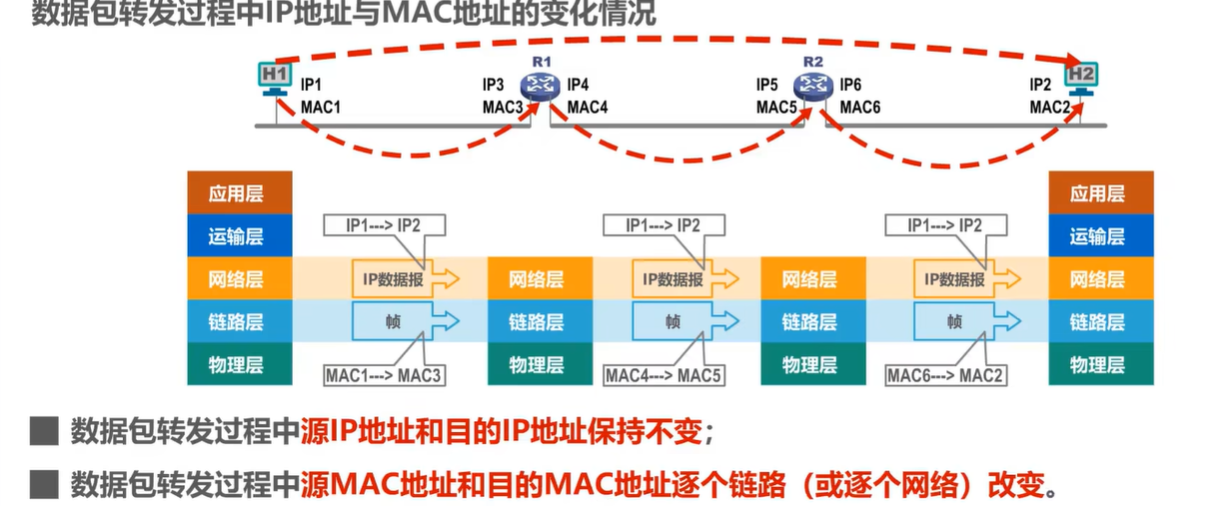

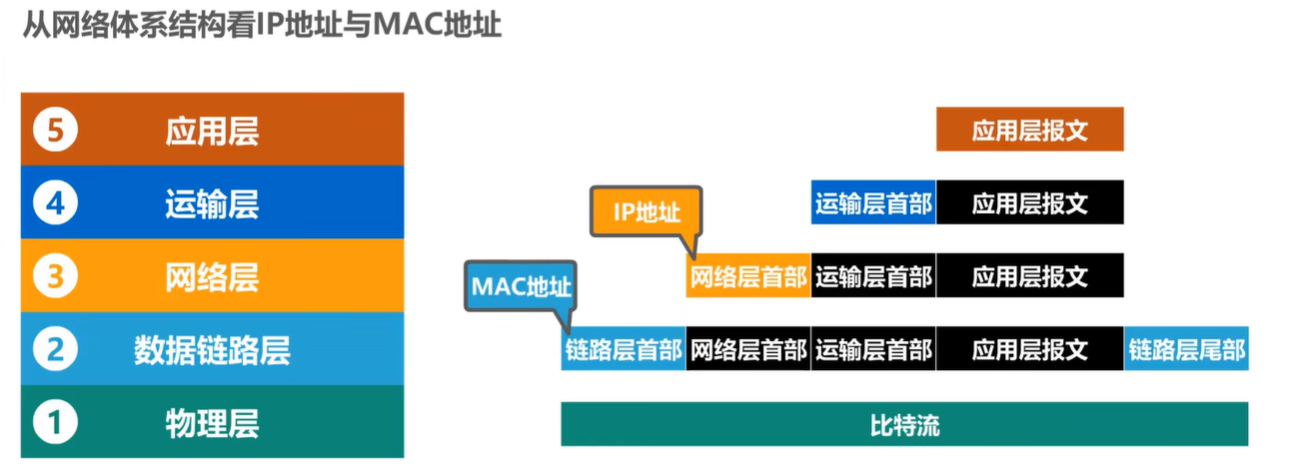

网络体系中的IP与MAC

image-20240515212646085

  • IP是网络层的设备名,而MAC是数据链路层的设备名

image-20240515212903095

  • 做公交车的总站和一站的区别

image-20240515212945100

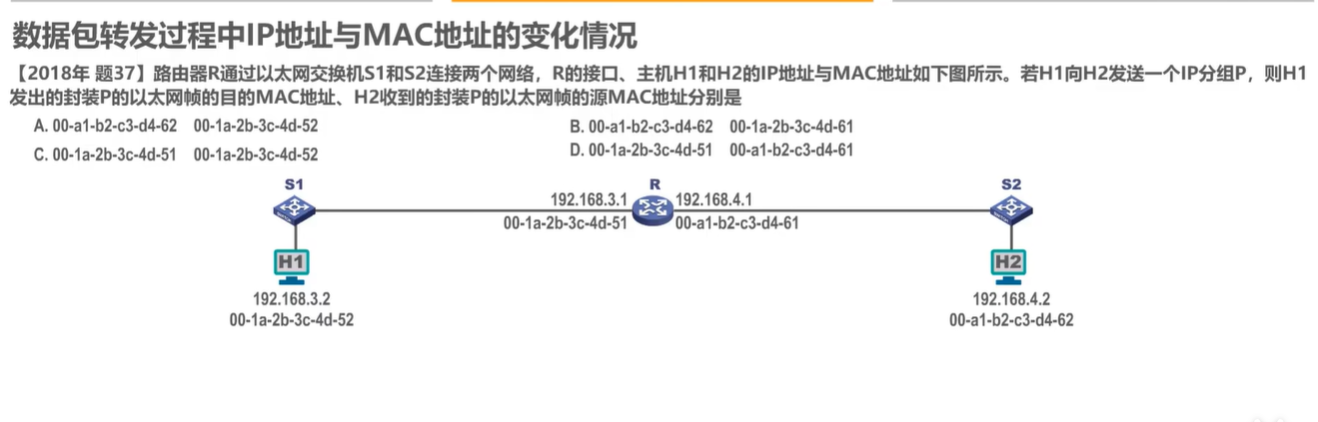

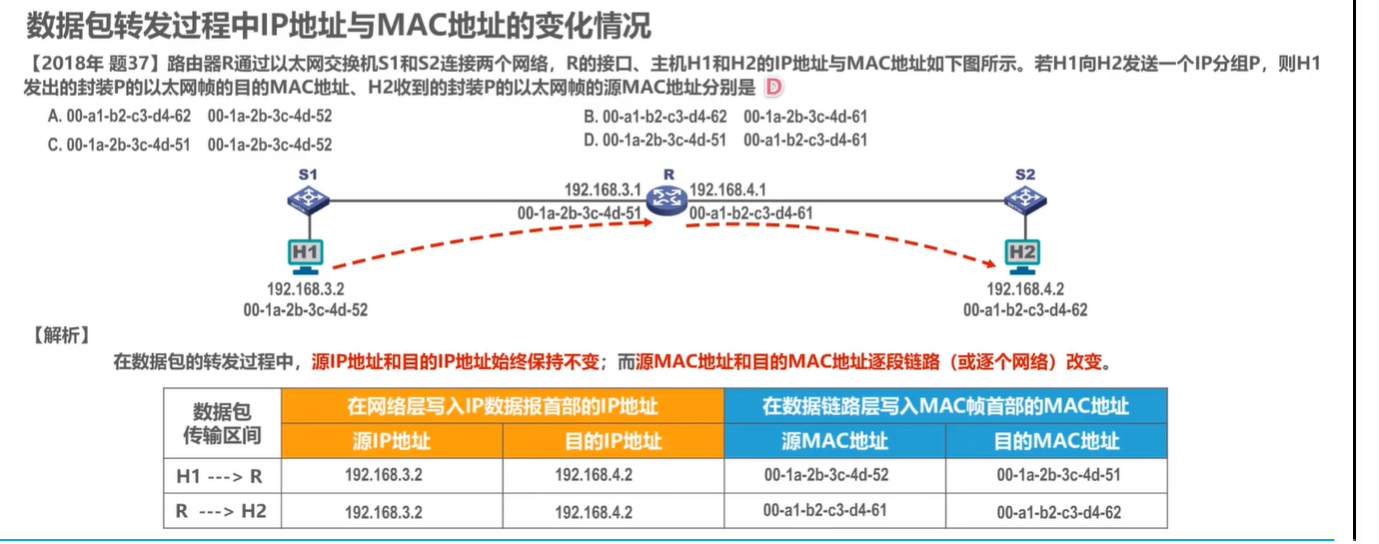

习题

image-20240515213025890

image-20240515213048010

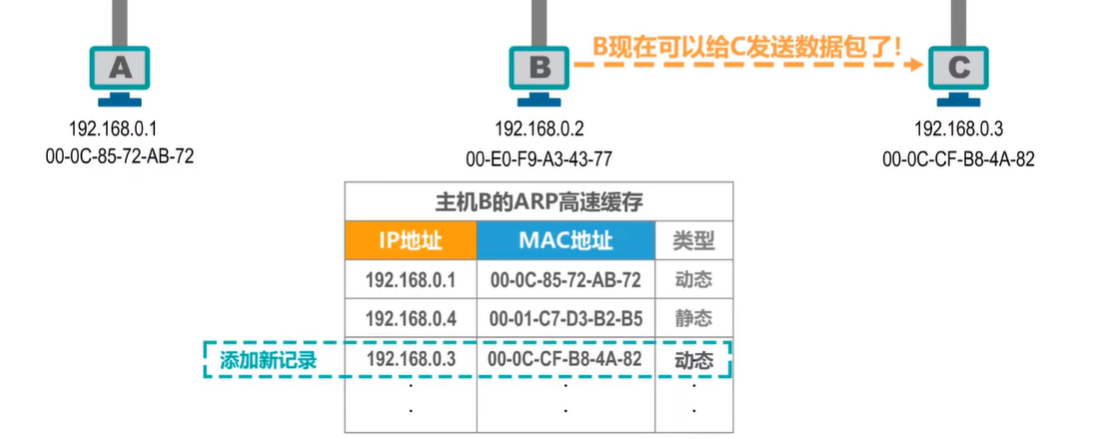

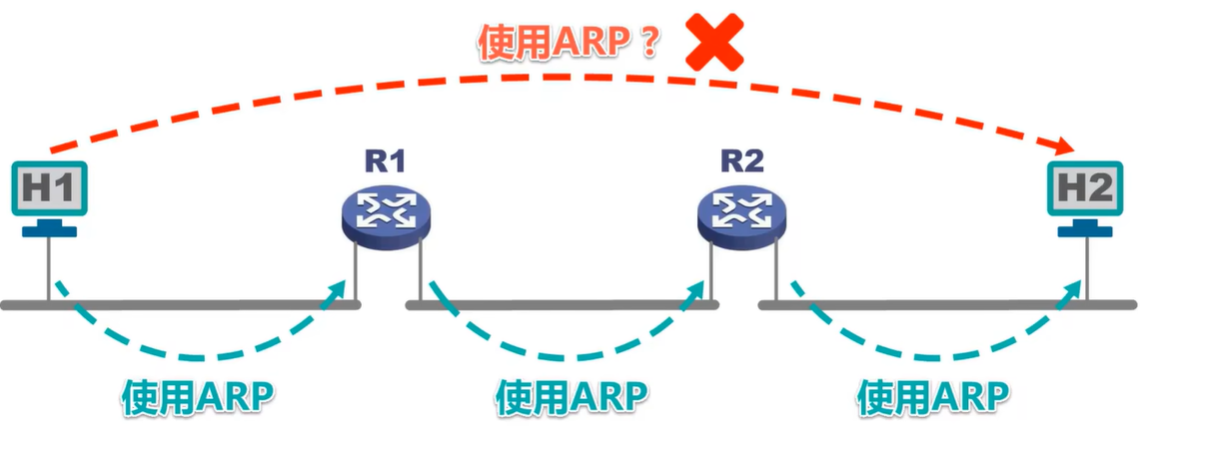

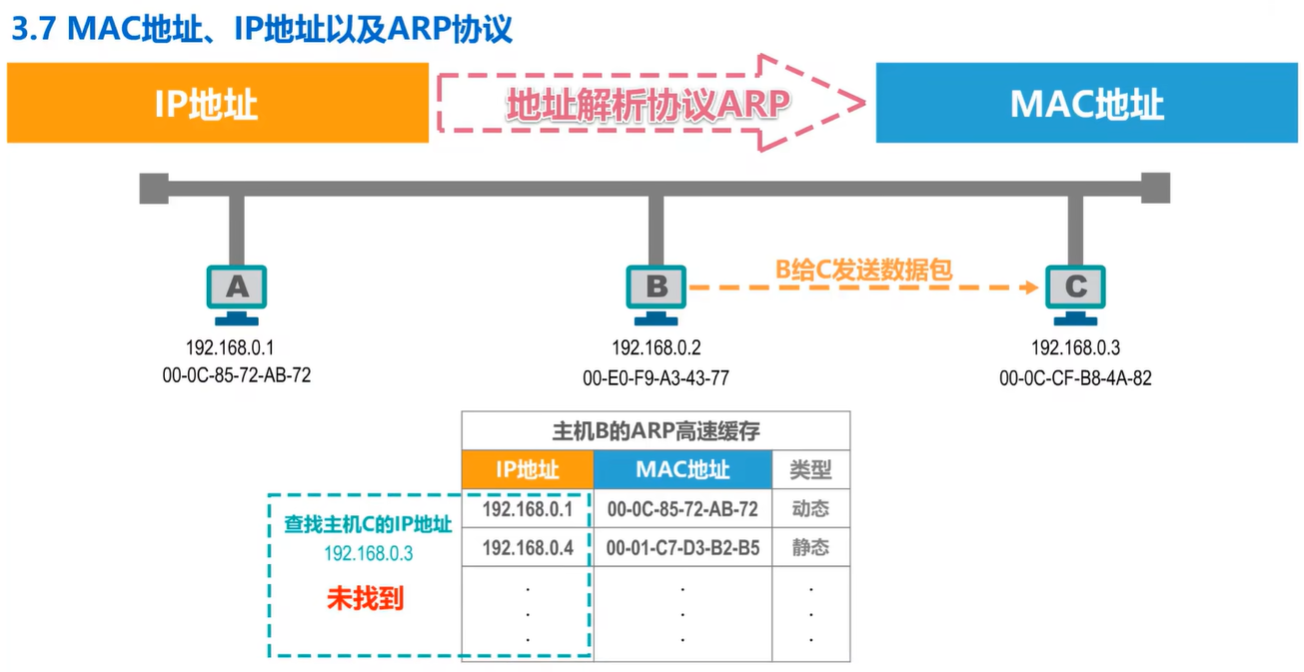

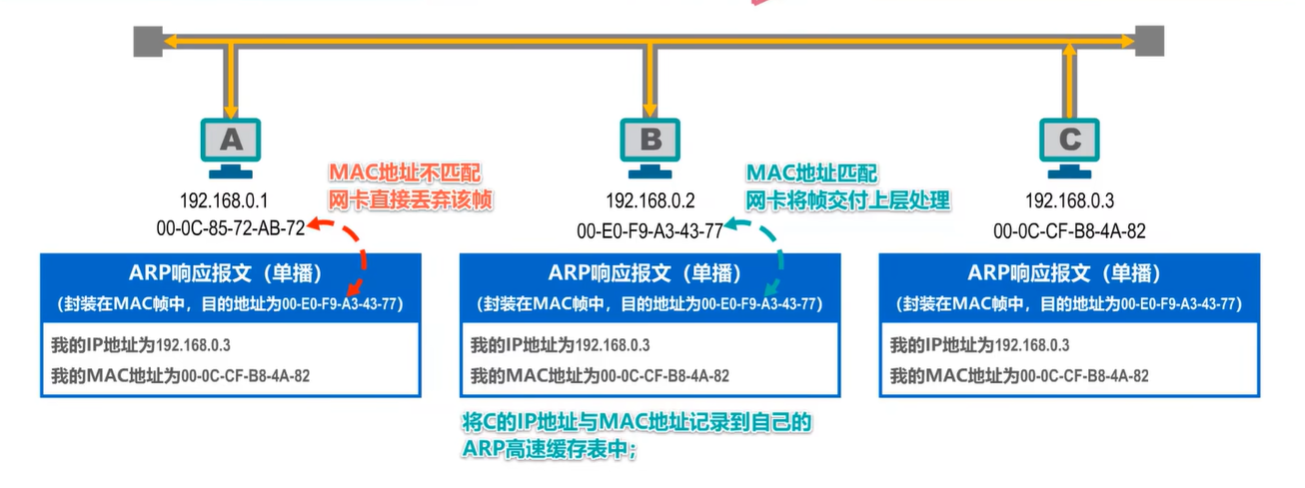

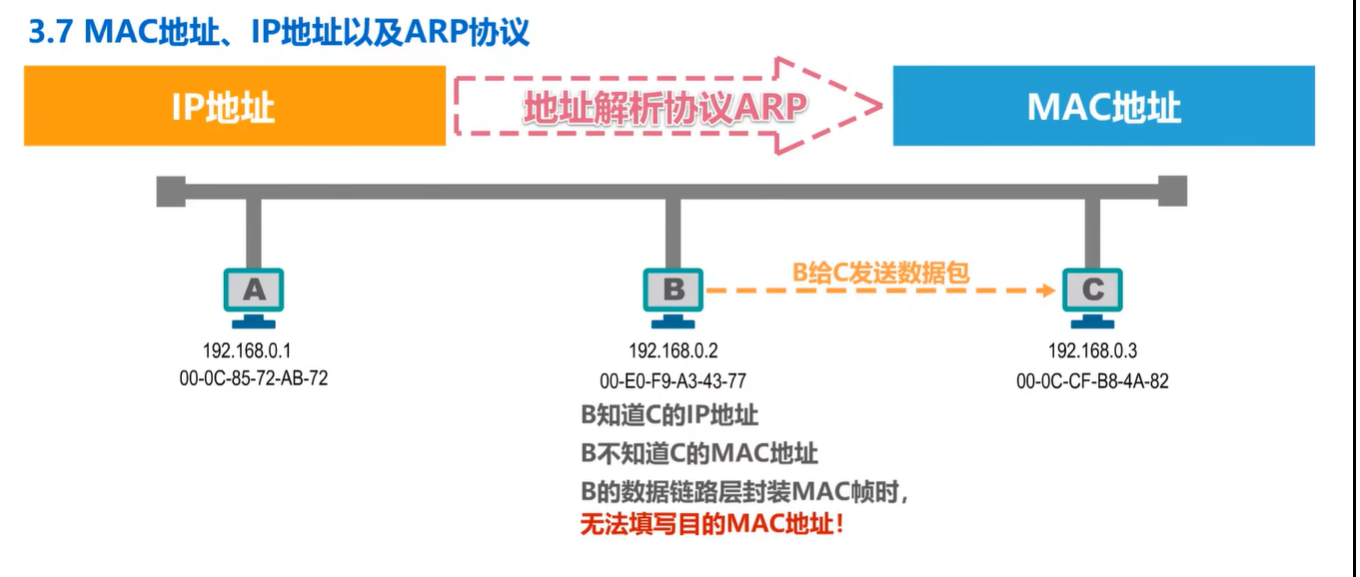

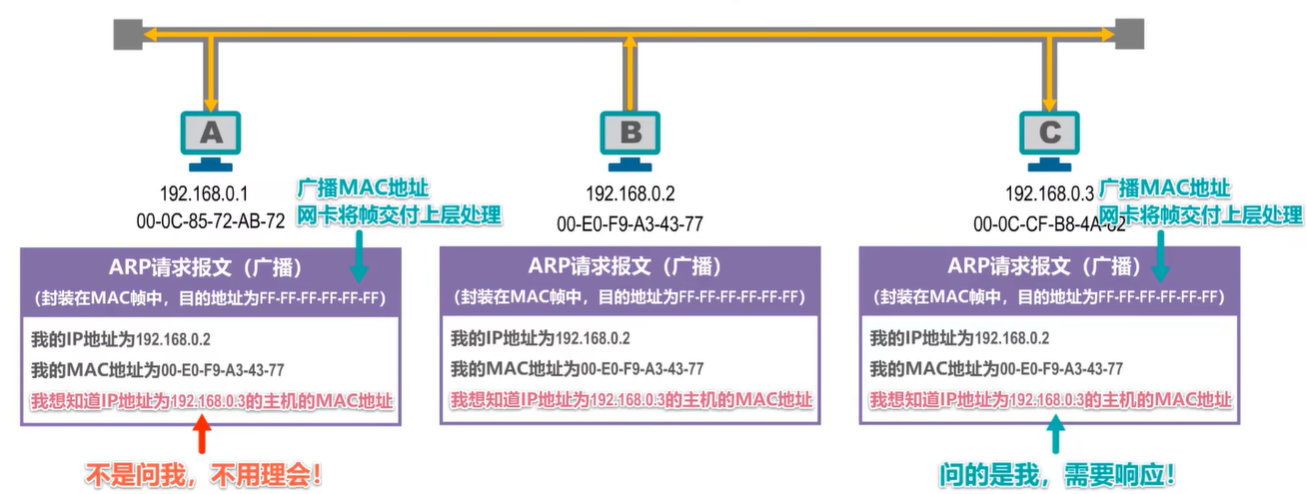

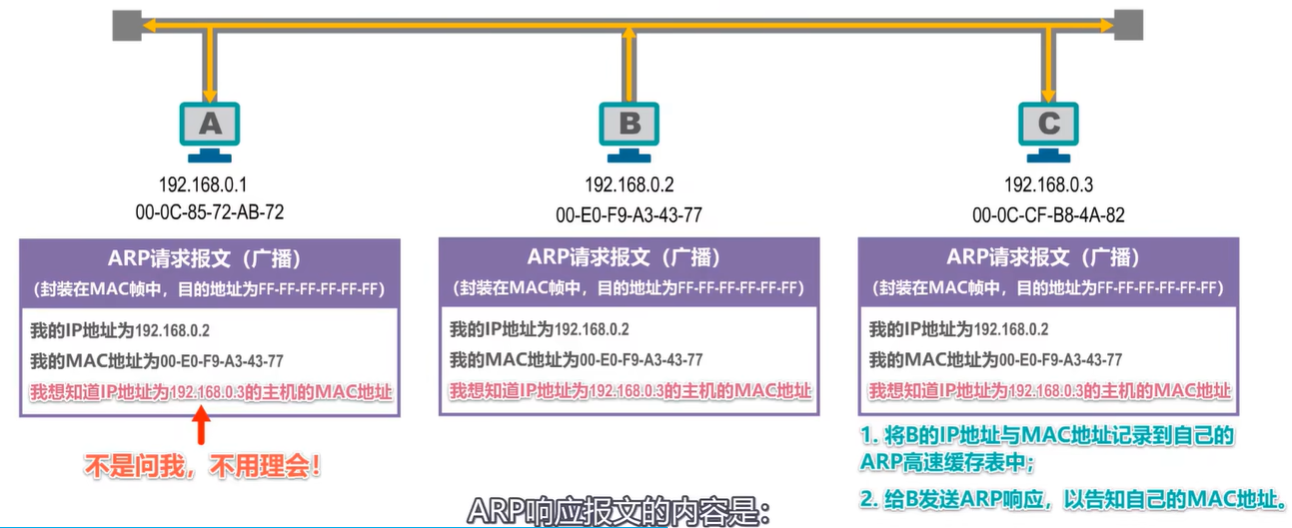

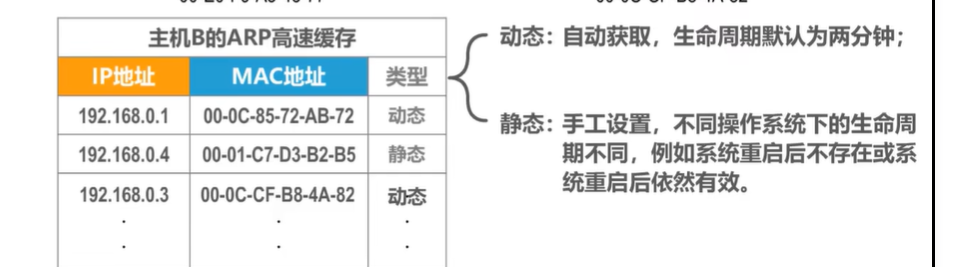

ARP协议

image-20240515213127456

image-20240515213147122

image-20240515213241275

image-20240515213300052

image-20240515213322342

image-20240515213333872

image-20240515213346940

image-20240515213402326

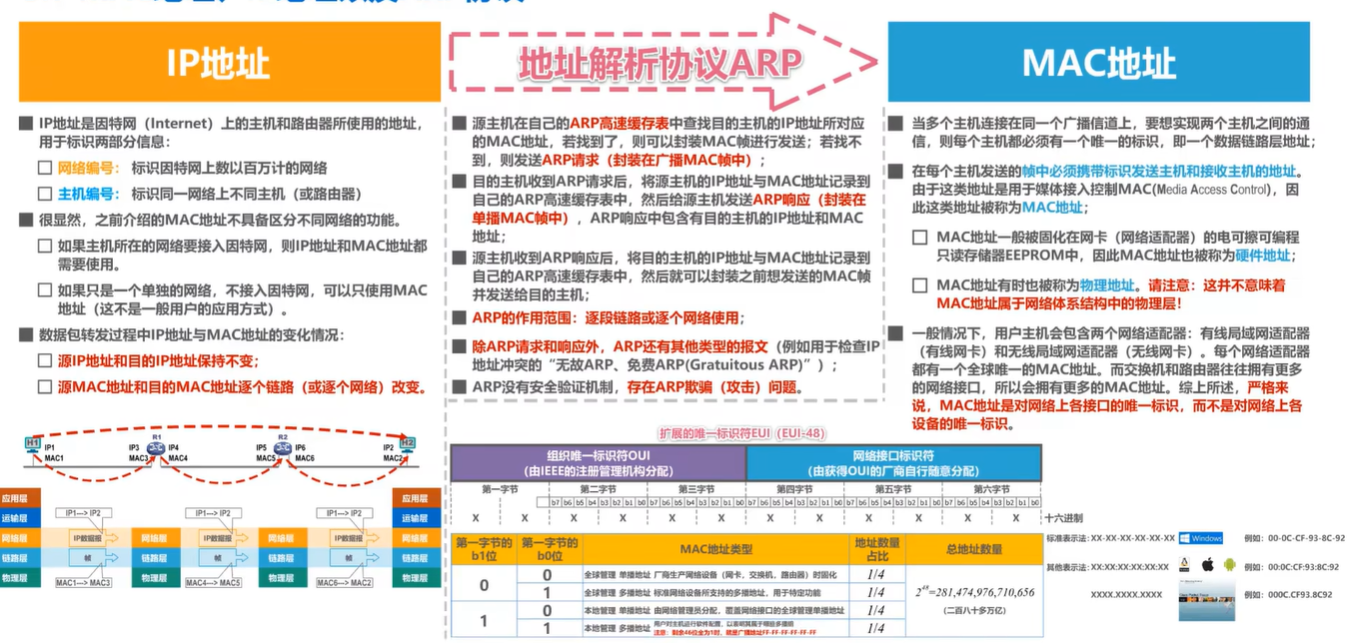

小结

image-20240515213424451

集线器与交换机

个人感悟经验

  • 在计算机网络中，交换机和路由器是设备中比较重要的
  • 我刚开始学习计算机网络的时候，对计算机网络认识不够健全，因此会觉得各个设备都是不可缺少的，会觉得这两者是不可互相替代的一个在物理层管设备，一个在数据链路层管设备，但其实，交换机能完全替代集线器。
  • 一开始交换机价格贵，所以用集线器，但目前交换机很便宜了

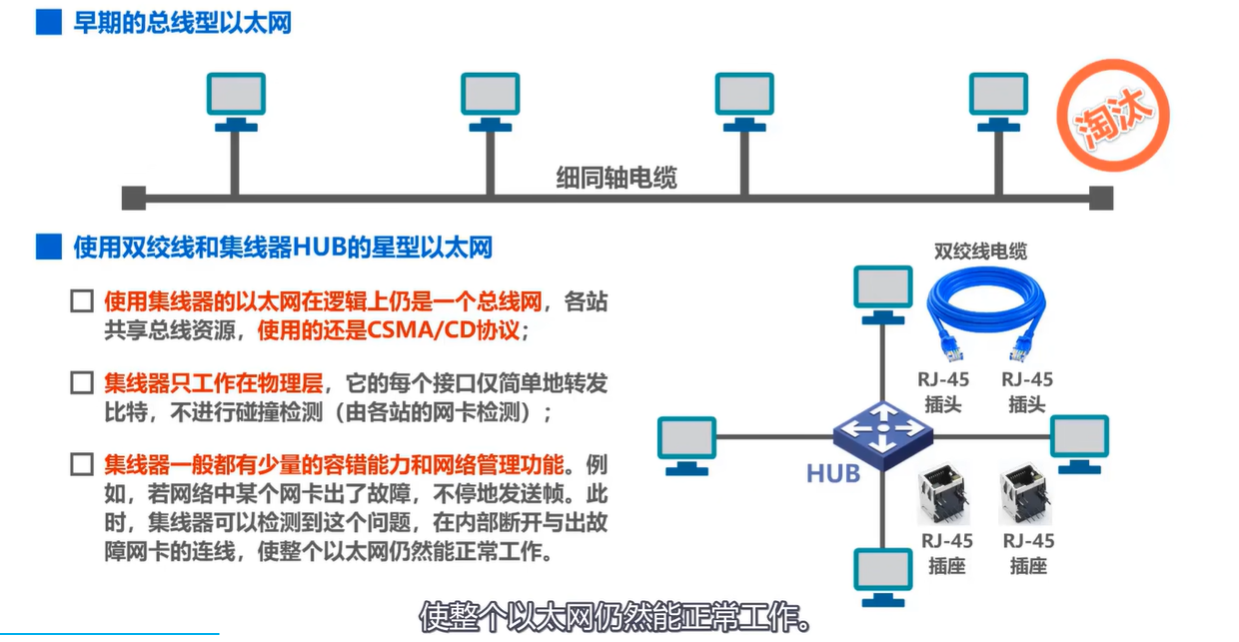

介绍以太网的组成 物理设备的目光来看

image-20240515214507653

image-20240515214639750

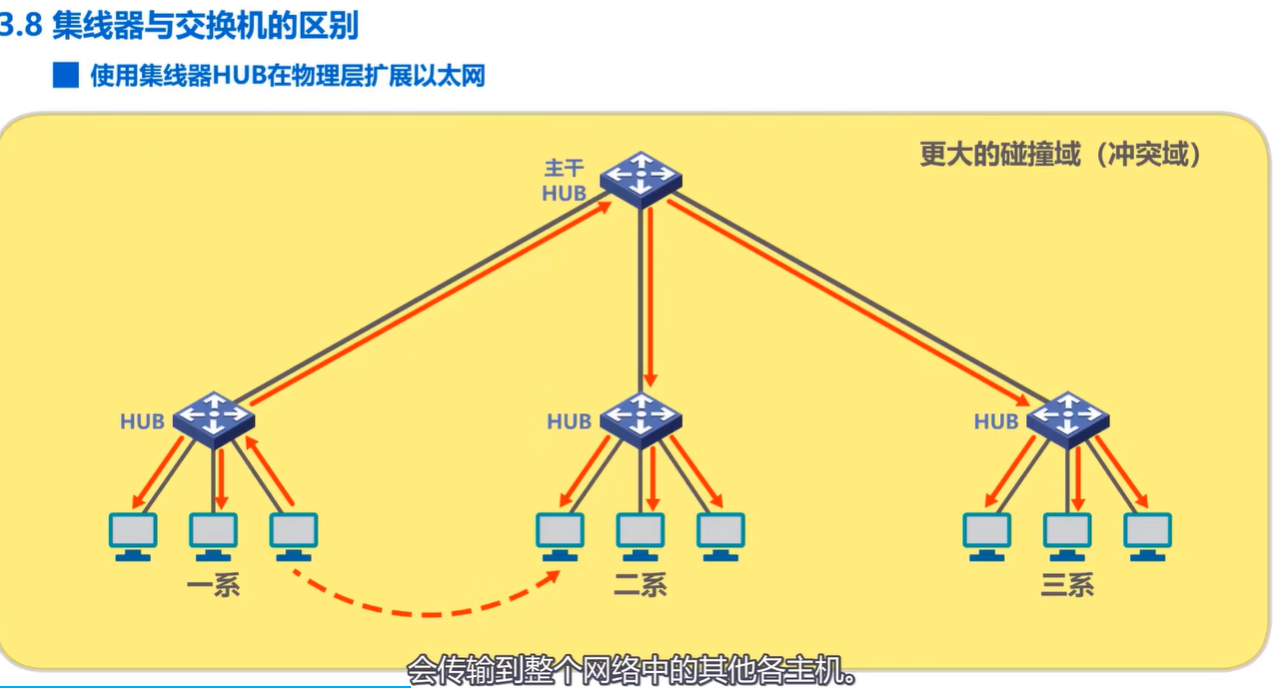

集线器

image-20240515214921468

image-20240515215217377

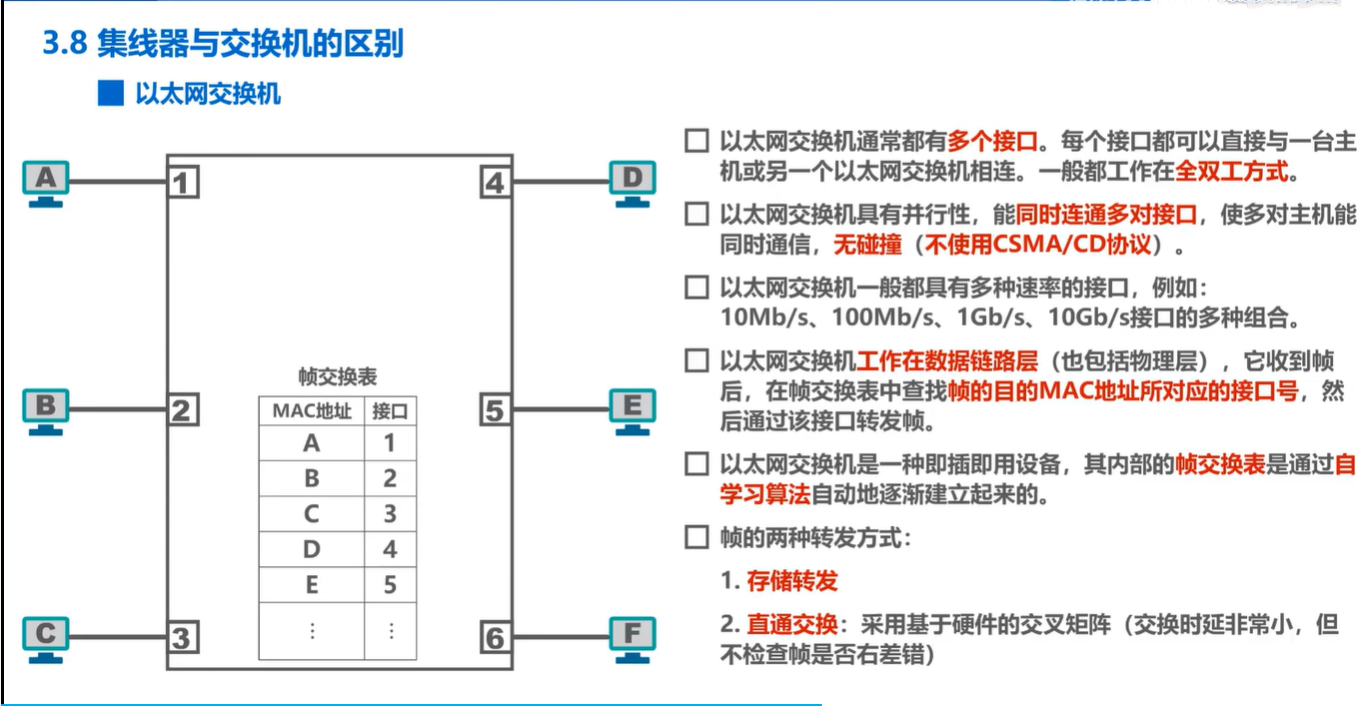

交换机

image-20240515215357368

image-20240515215500697

image-20240515215550822

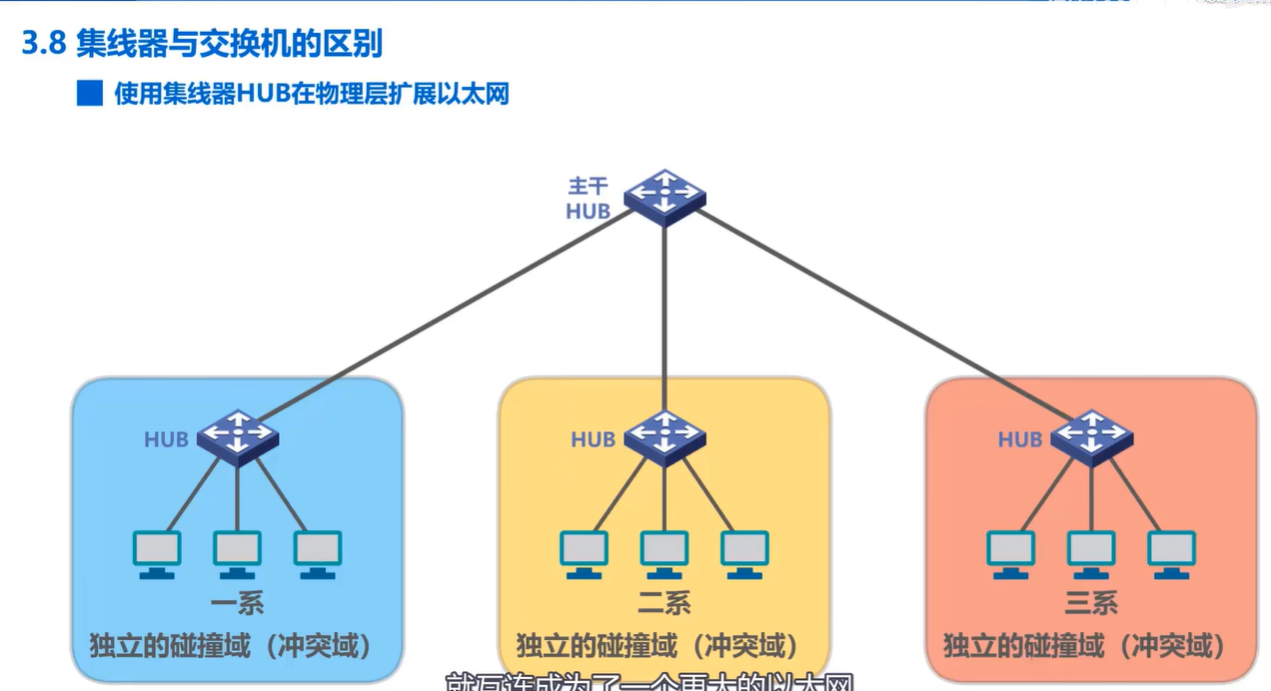

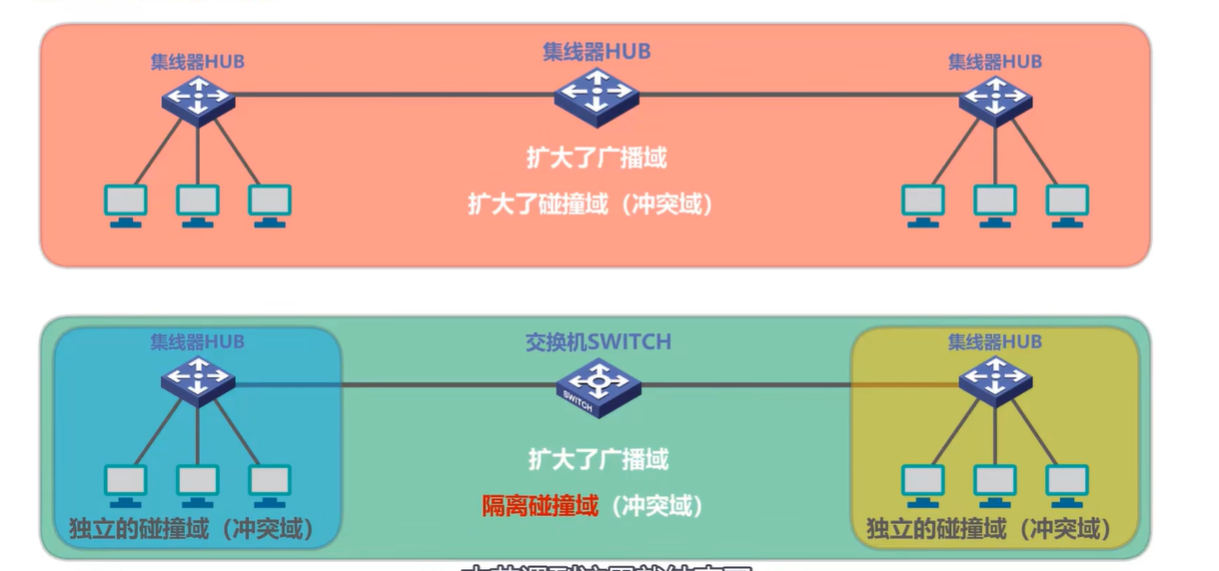

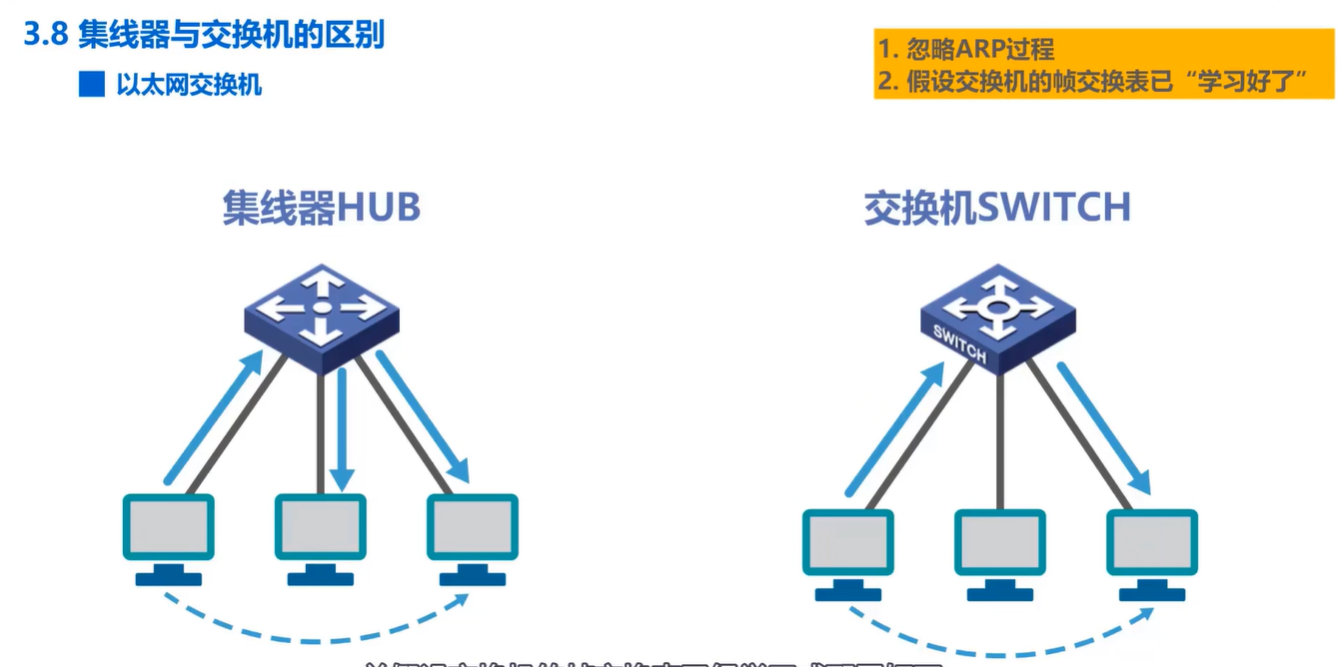

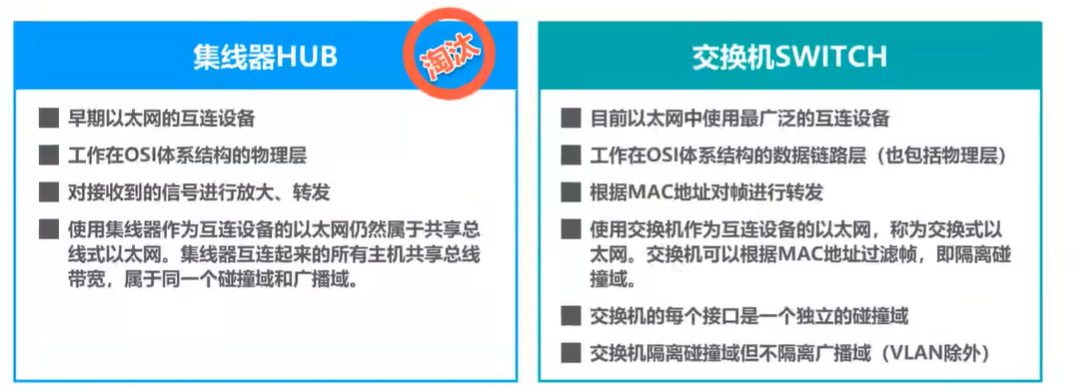

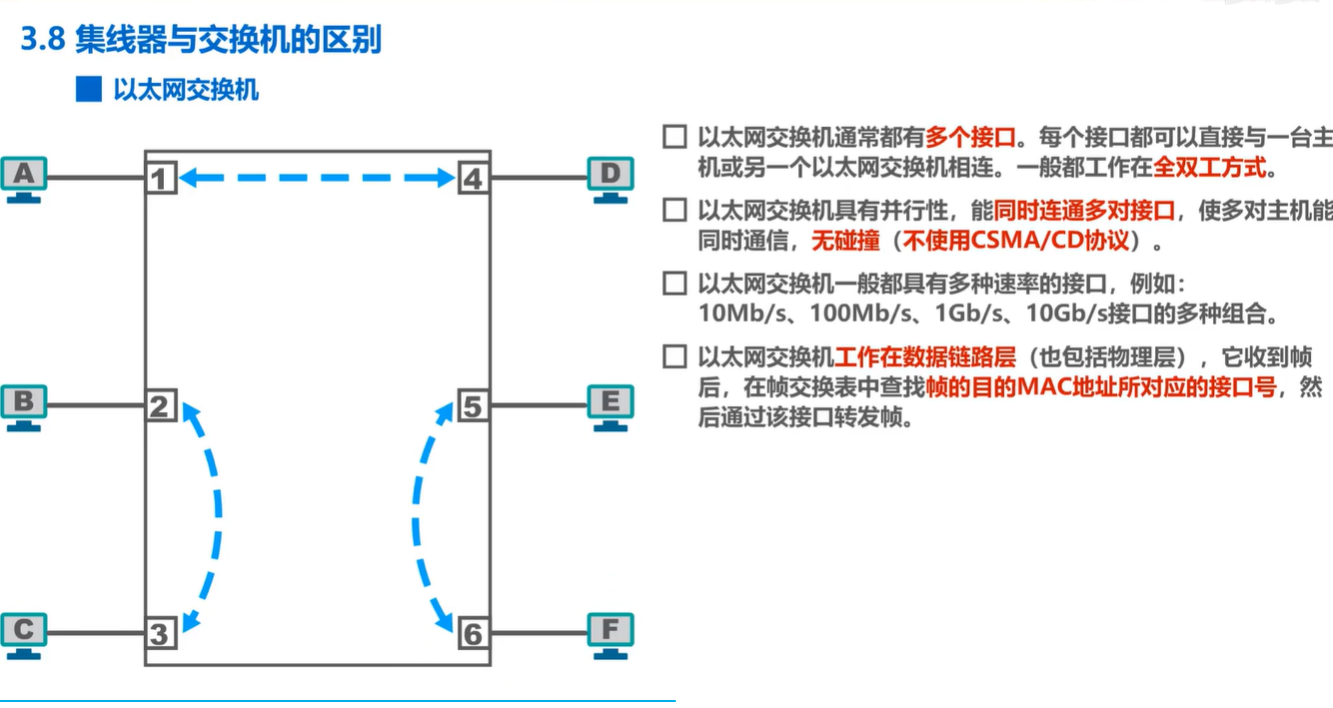

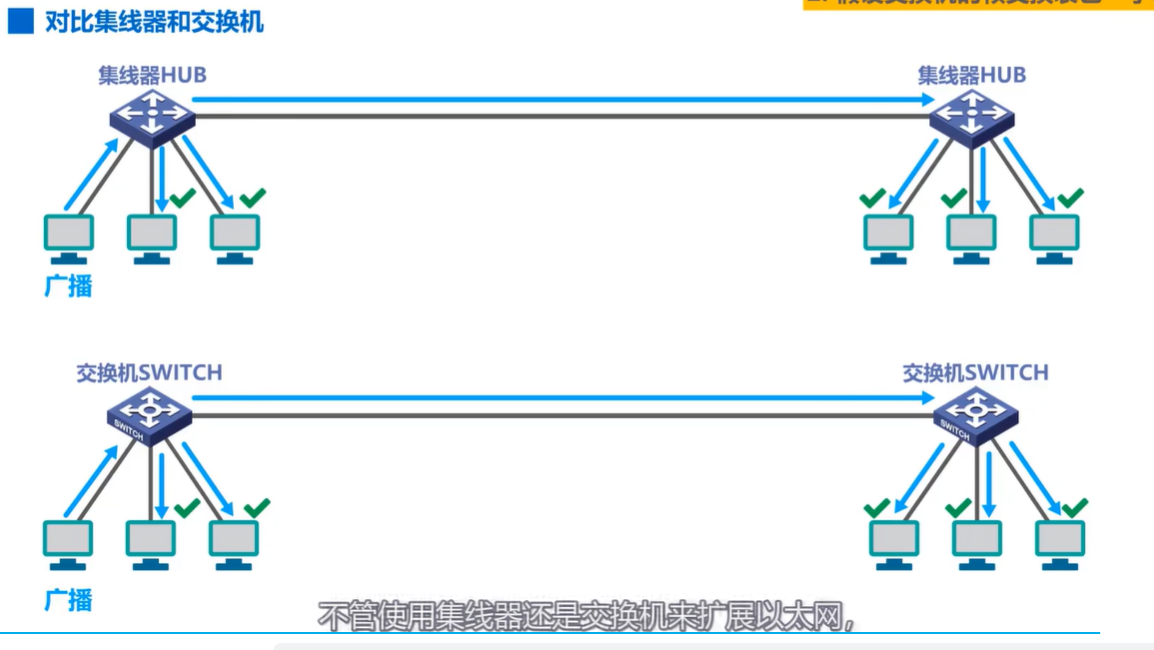

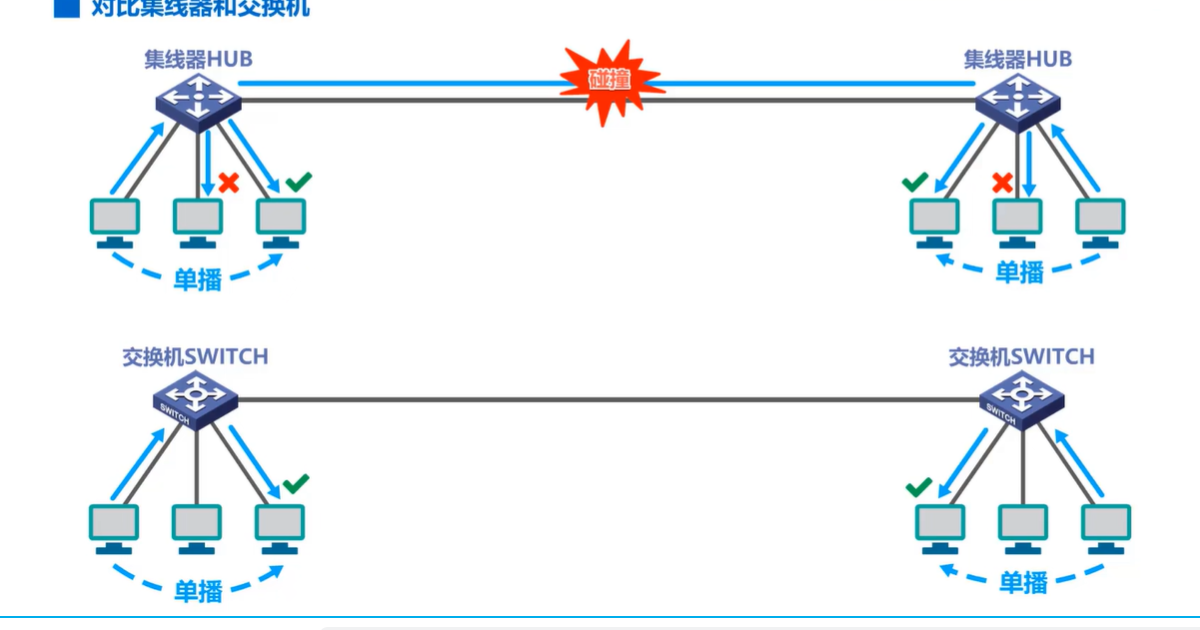

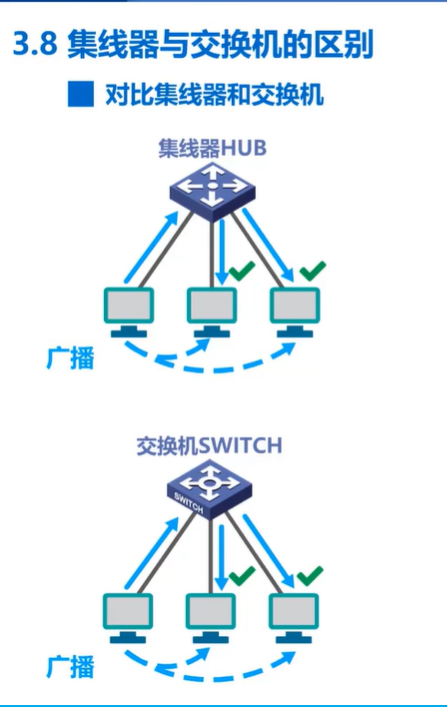

交换机与集线器的区别

image-20240515215737545

image-20240515215826359

image-20240515215931805

image-20240515215951080

image-20240515220236128

  • 交换机工作再数据链路层而集线器工作再物理层

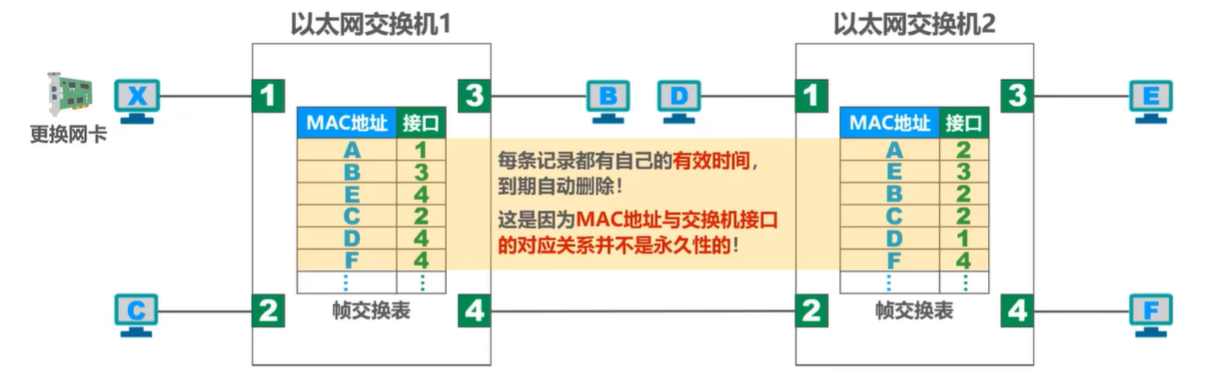

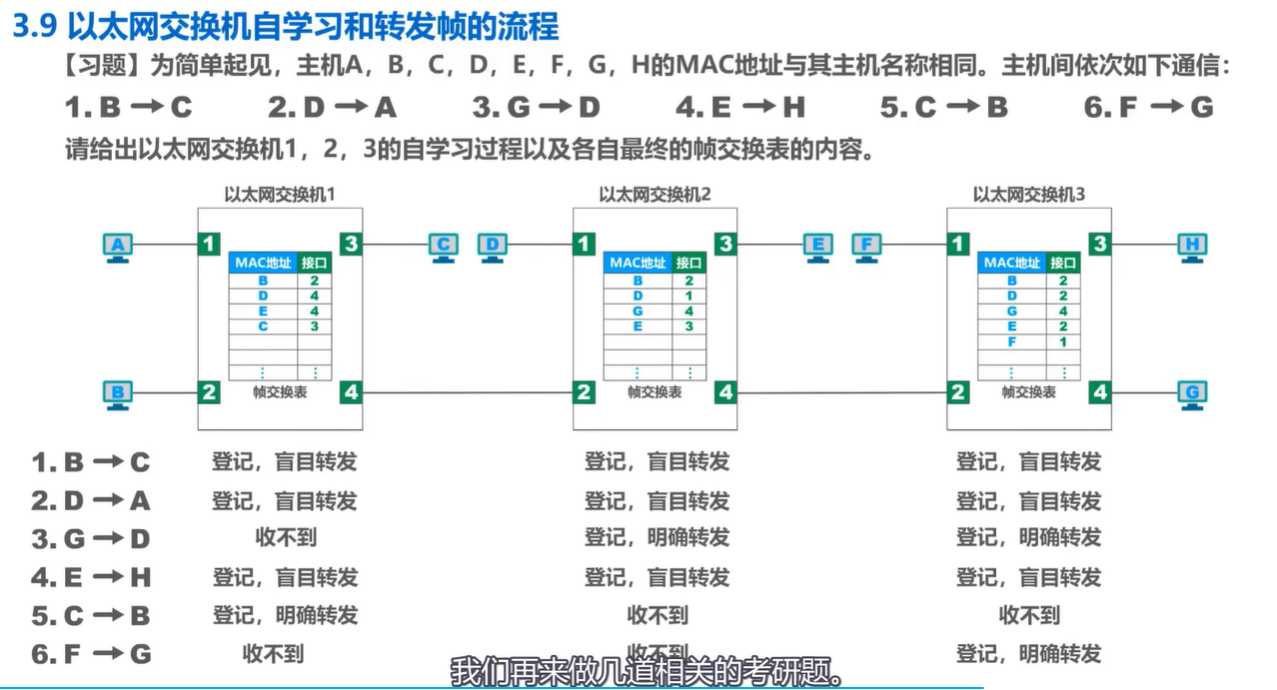

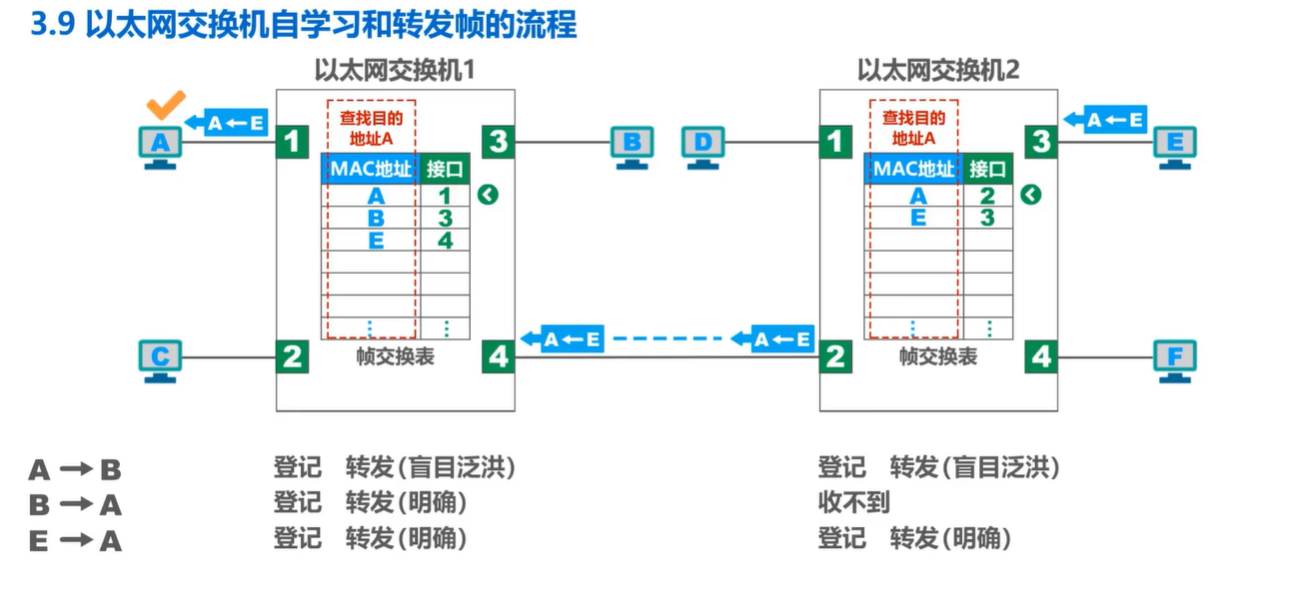

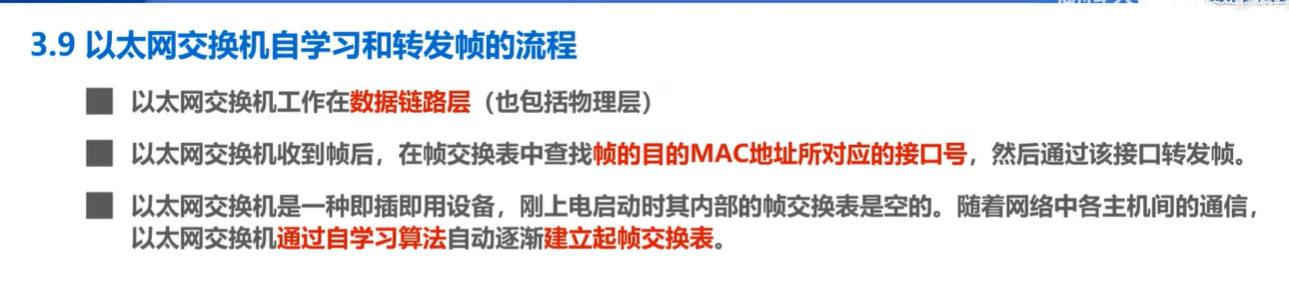

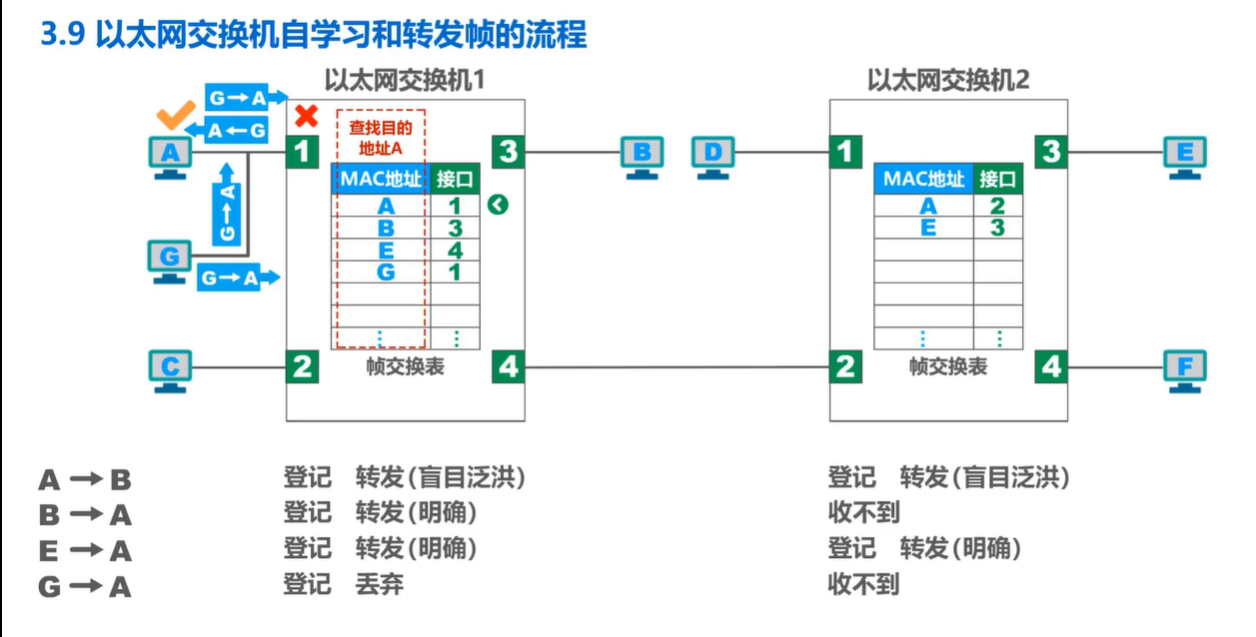

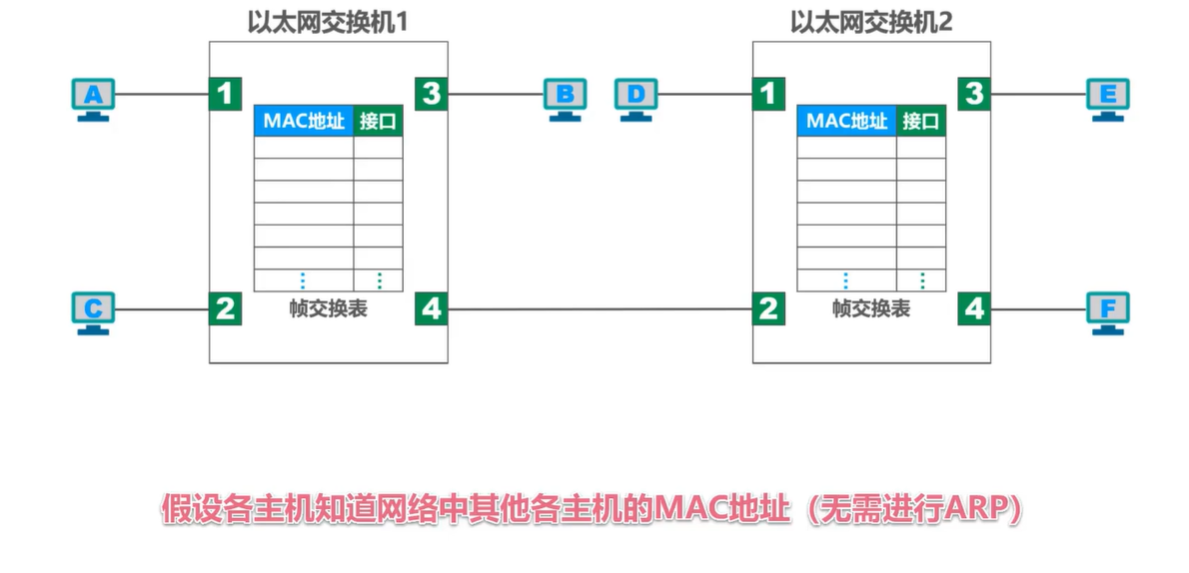

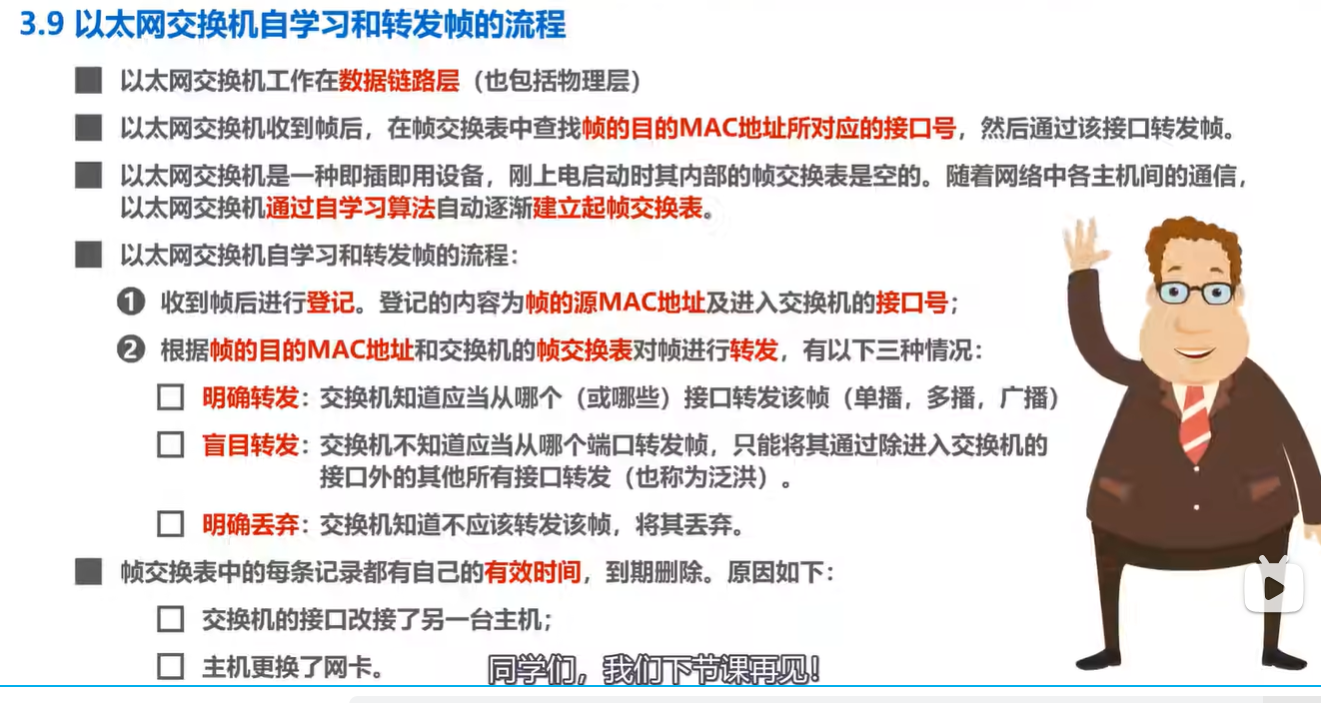

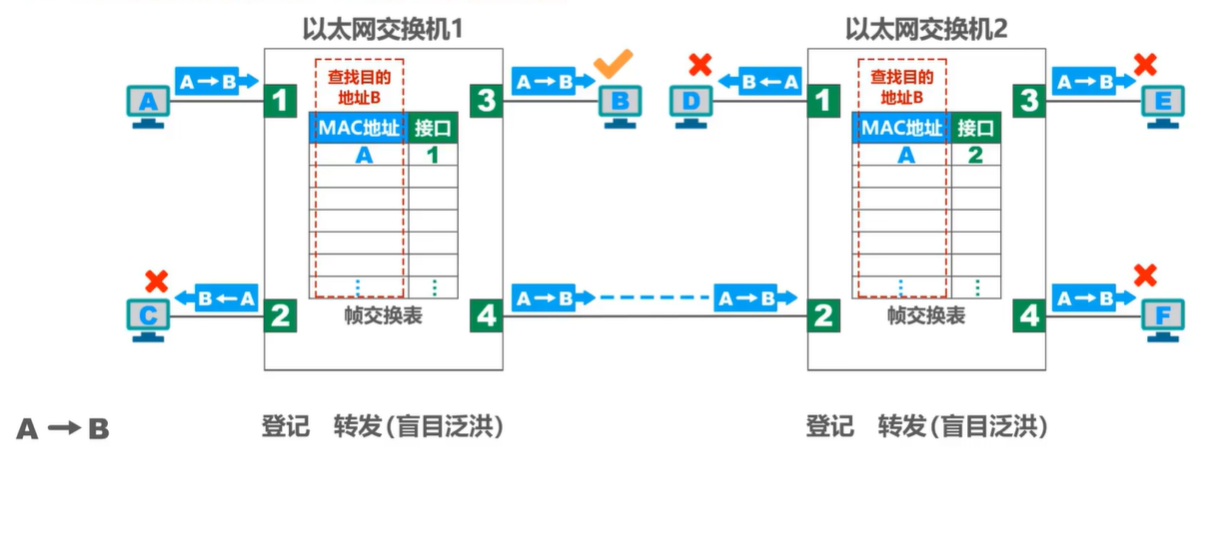

以太网交换机自学习和转发帧流程

image-20240515220605567

image-20240515220803317

image-20240515221130847

image-20240516095117776

image-20240516095320927

image-20240516095541105

  • 还有容量问题吧

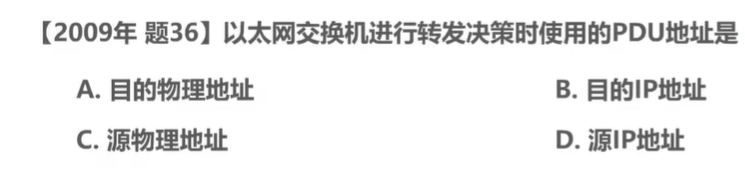

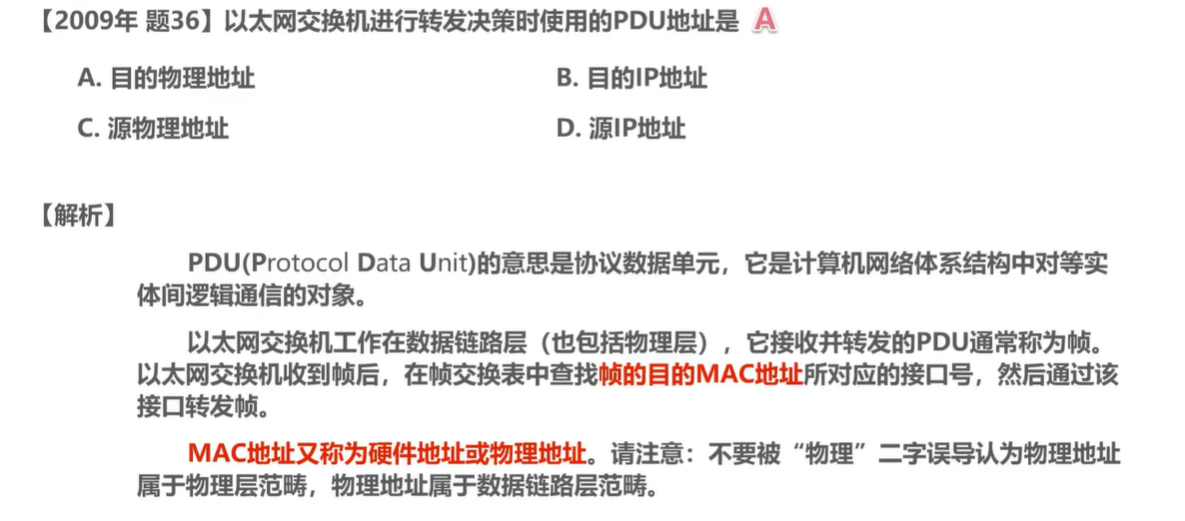

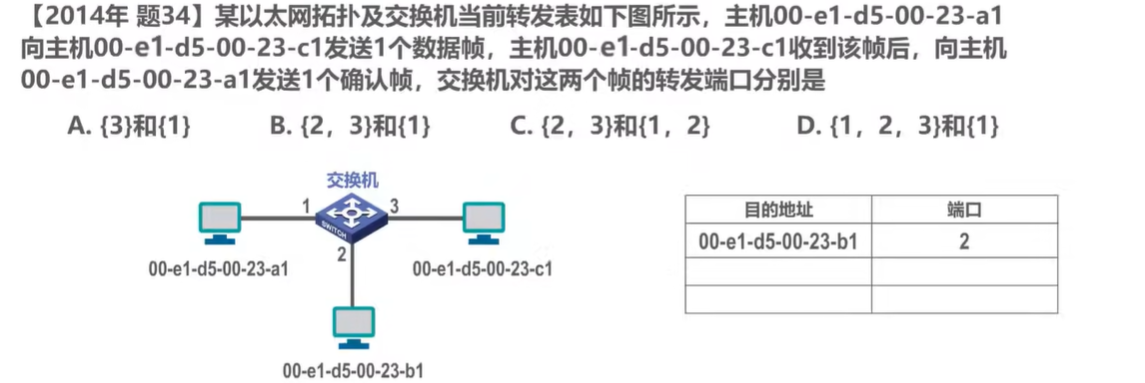

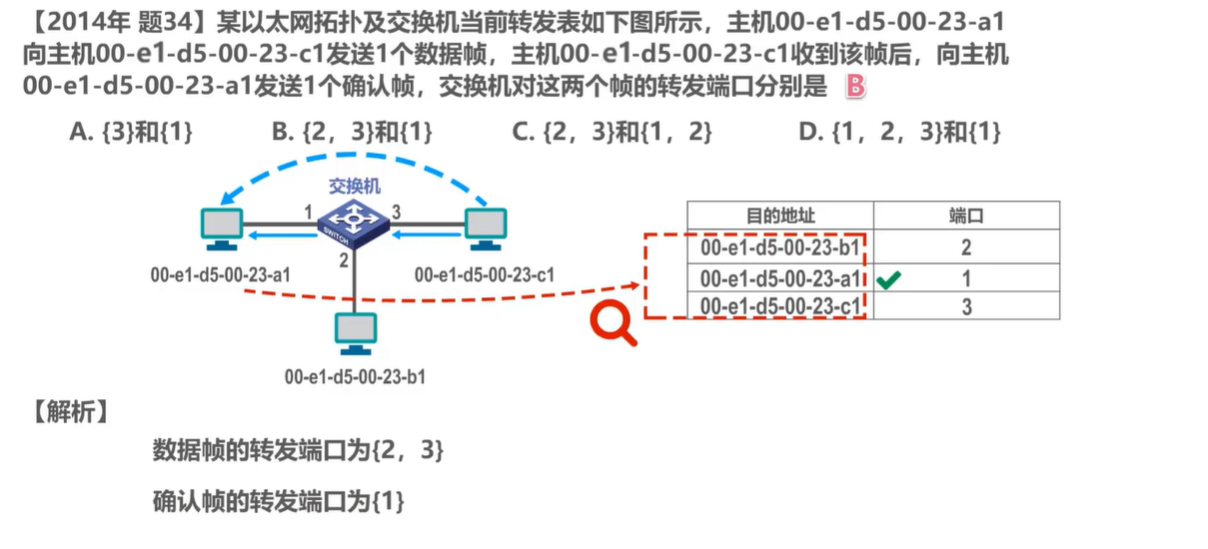

习题

image-20240516095558461

image-20240516095704507

image-20240516095740277

image-20240516095729971

image-20240516095842690

小结

image-20240516095854385

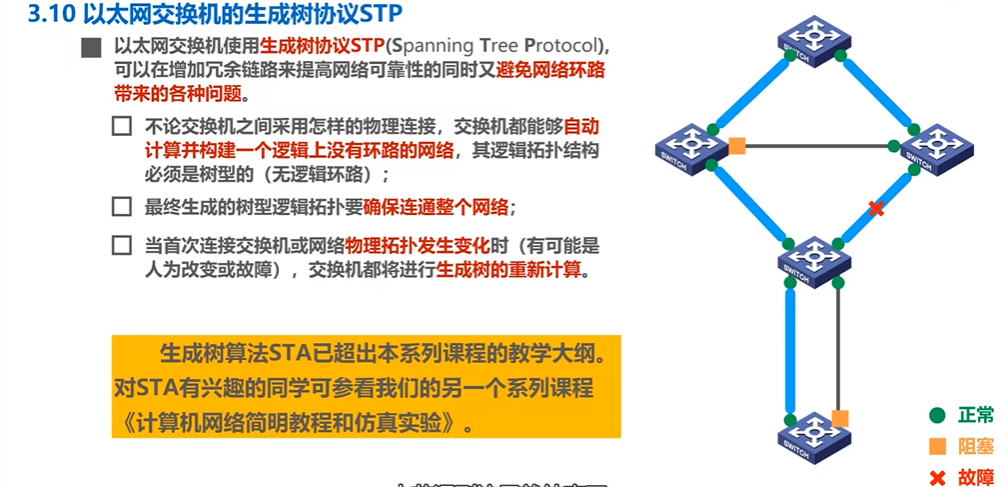

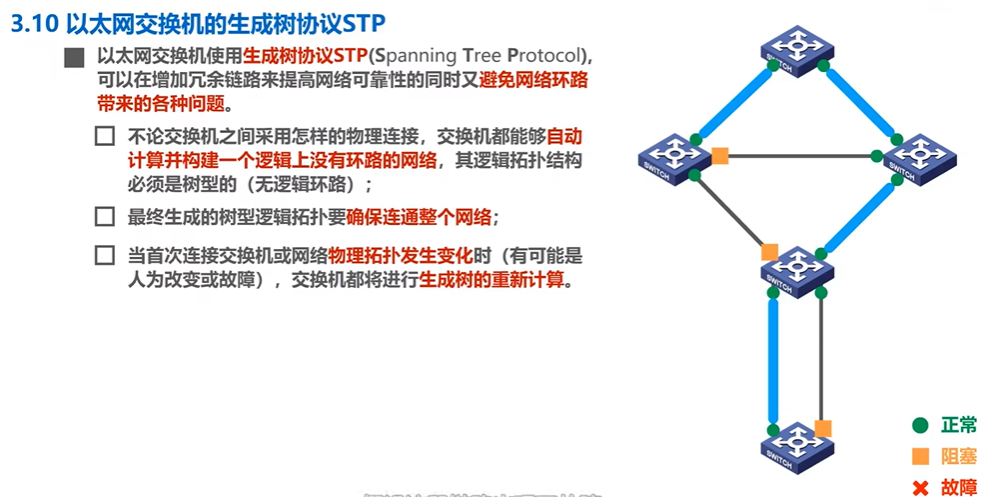

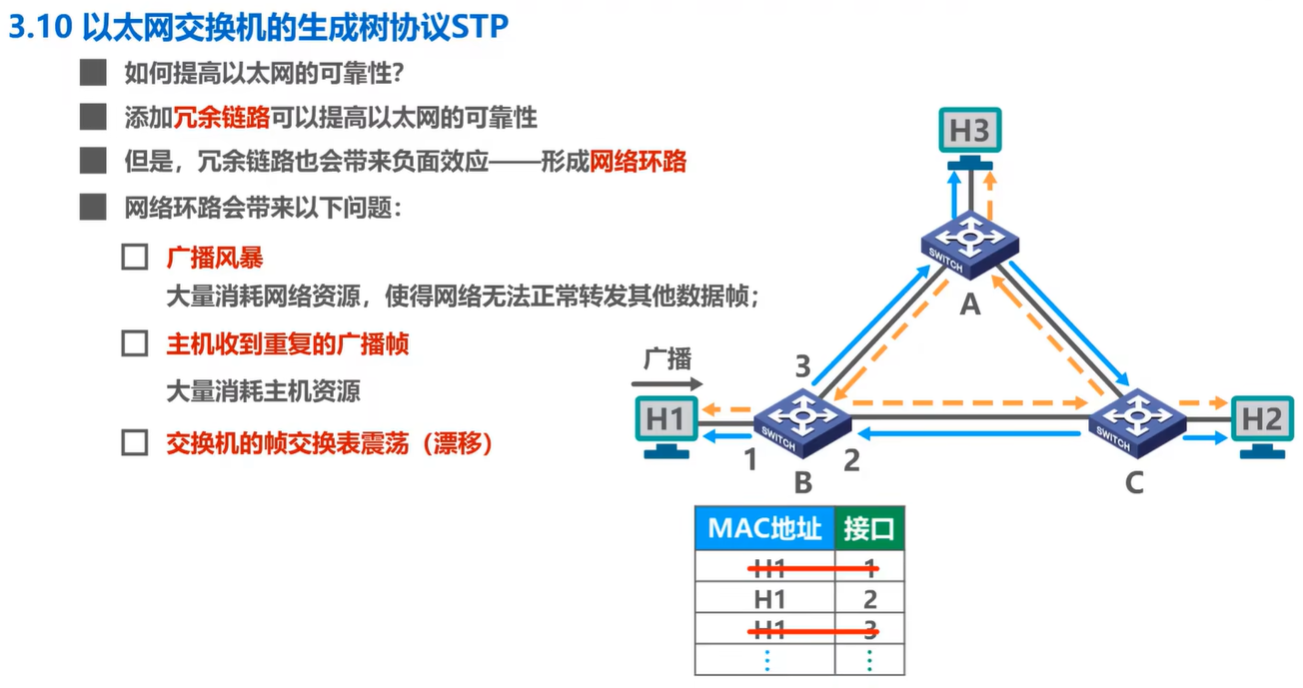

以太网交换机 生成树协议 STP

image-20240516104752725

  • 这里刚听视频可能会比较蒙 因为你没有前置知识

    • 首先要知道 交换机 与交换机的连接是用不同端口的 在上图中的交换机B，使用2号端口连接交换机C，使用3号端口连接交换机A

    • 广播为了保证能发给每一个交换机，会走一遍所有的交换机，因此路线AB，AC，BC都会传递信息

  • 综合以上两点，就能知道了，接口2和接口3给出的H1的地址不一样，因此会产生震荡

image-20240516140006823

  • 生成树协议就是将一部分通道当成没有，只有一条可联通的通道那自然网络故障不起来。当这独一条通道挂掉了，那生成树协议就将当成没有的通道复原

image-20240516140123699

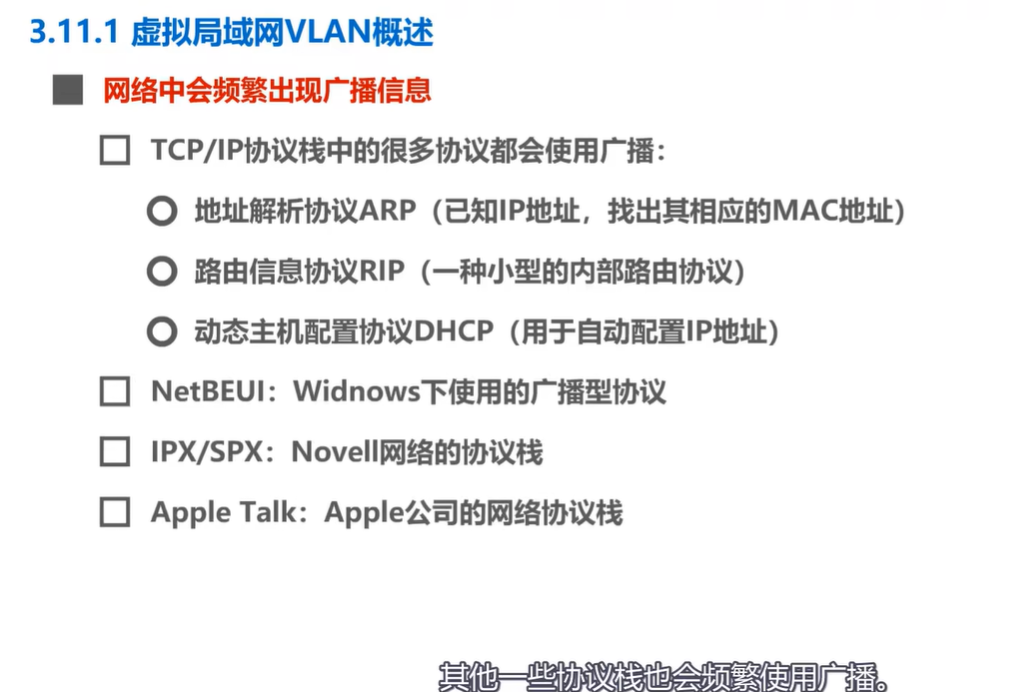

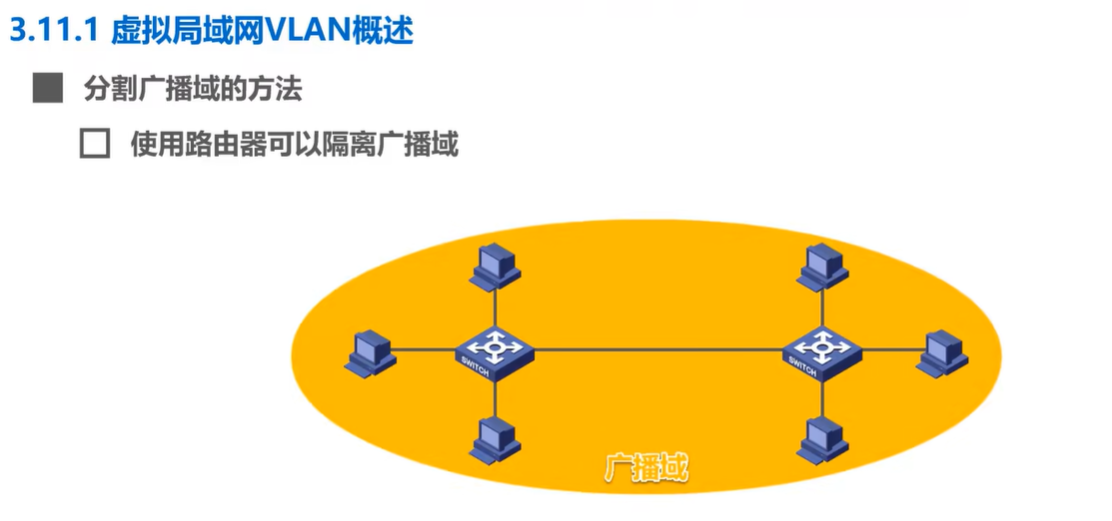

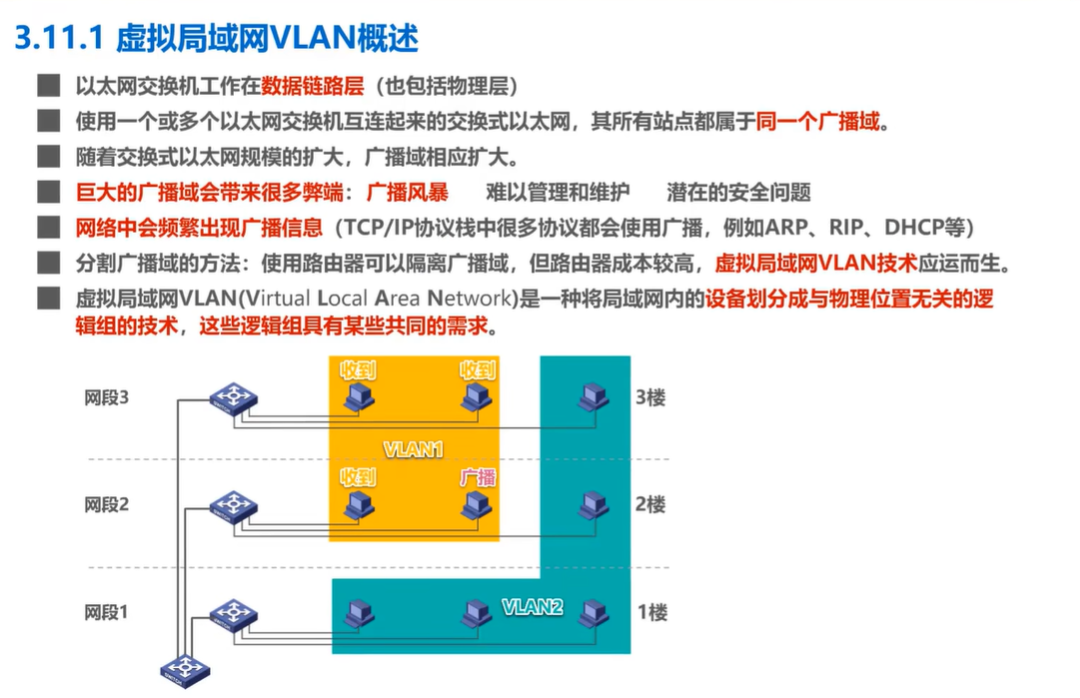

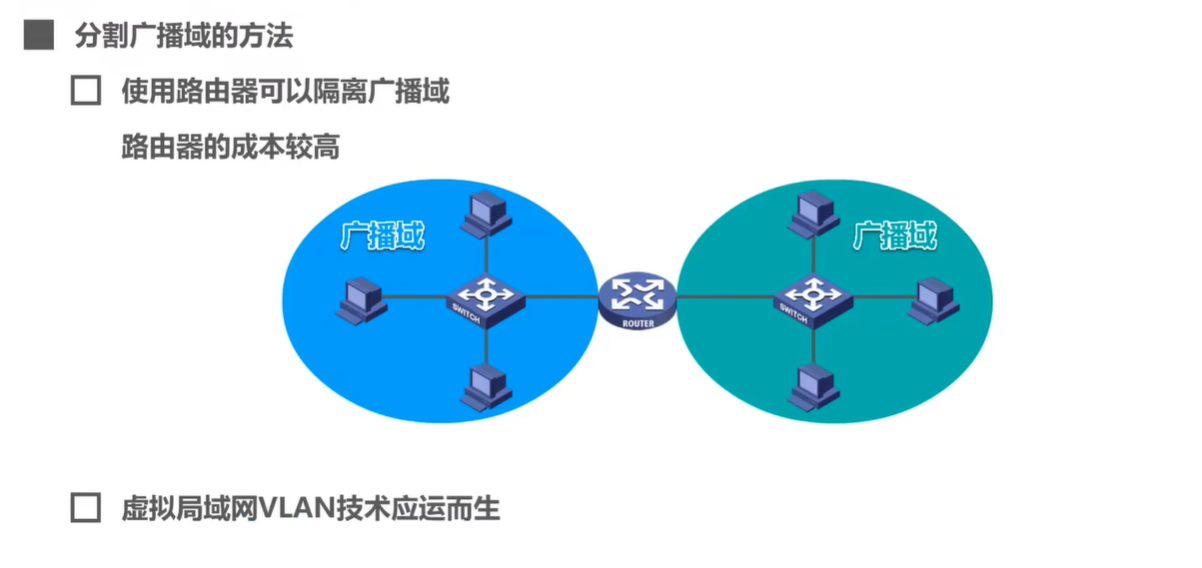

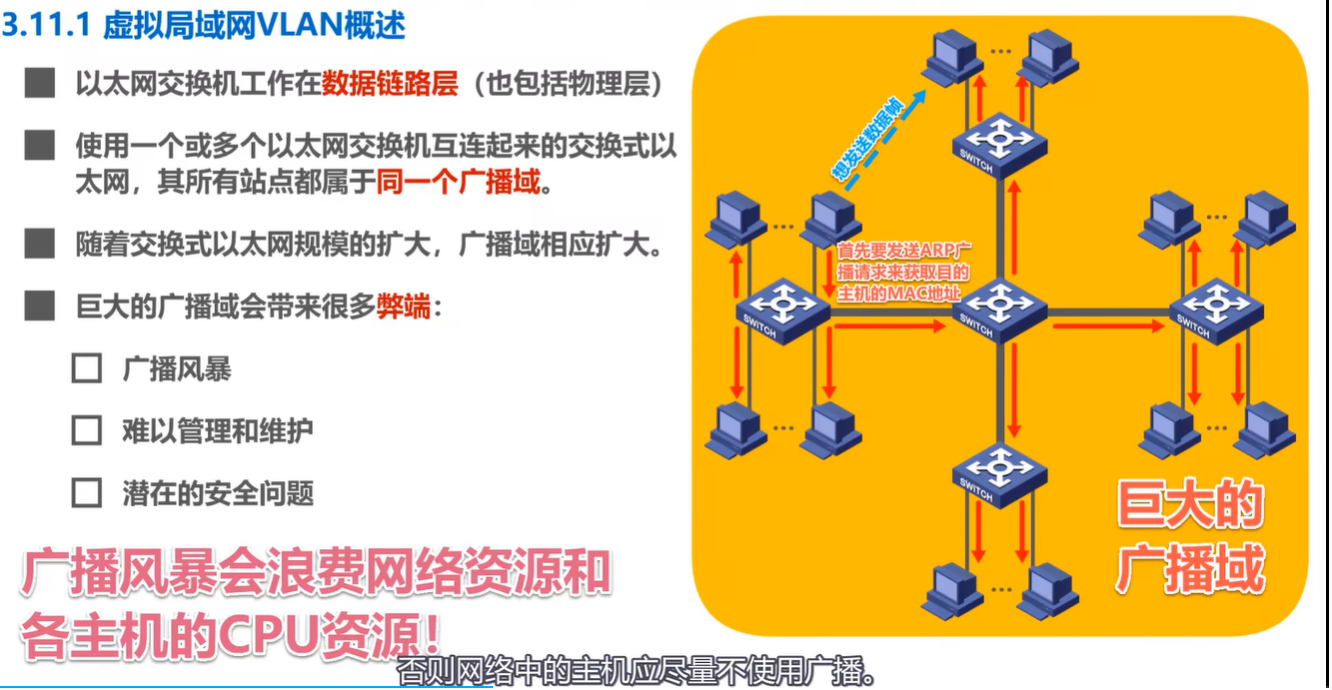

虚拟局域网VLAN概述

image-20240516140358263

image-20240516140412757

image-20240516140426221

image-20240516140450898

image-20240516140610284

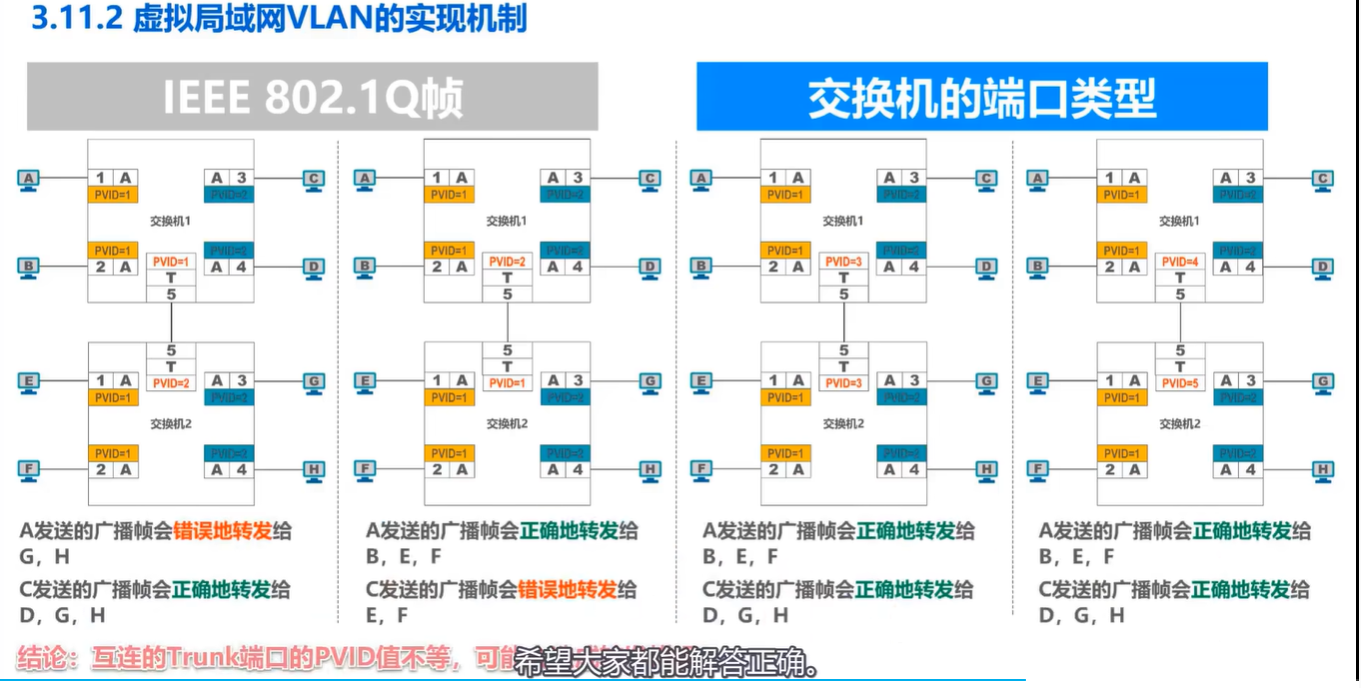

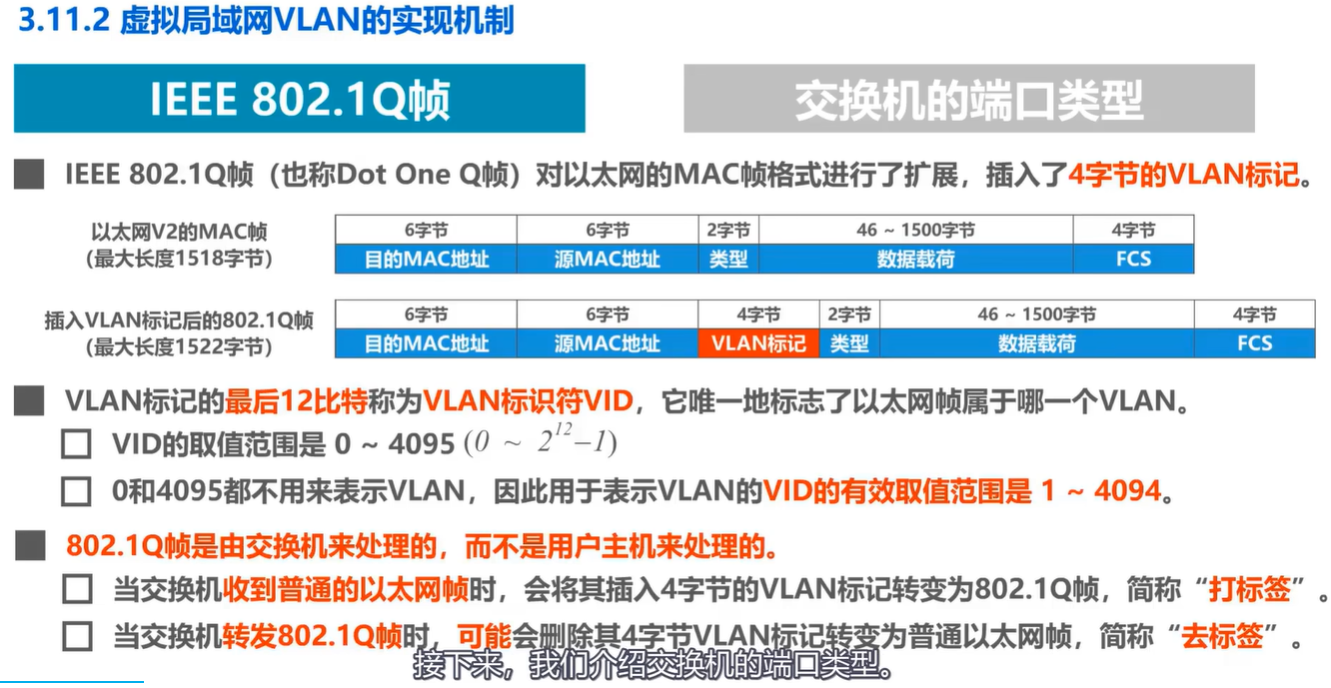

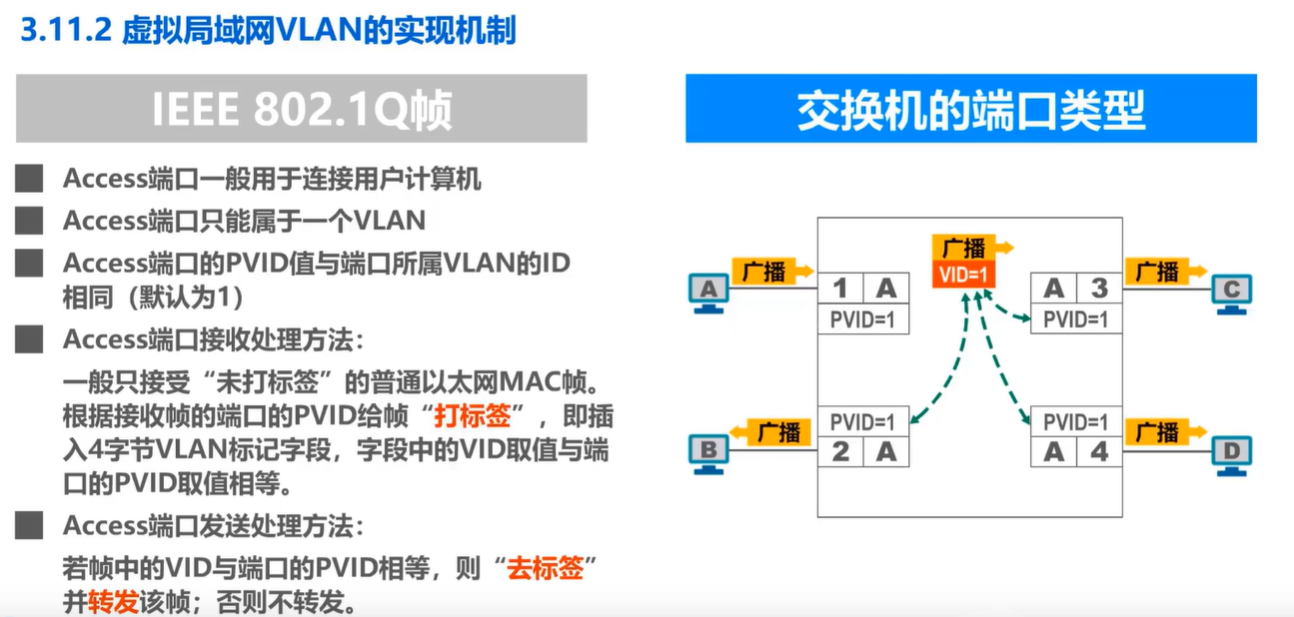

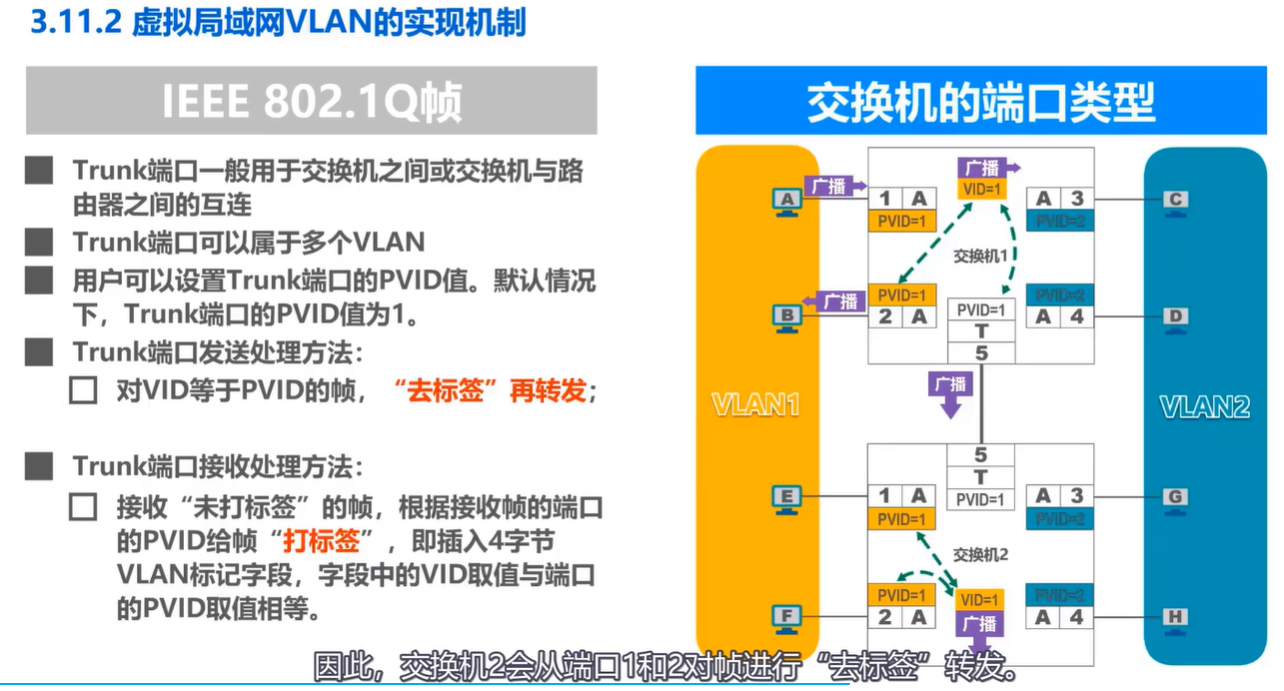

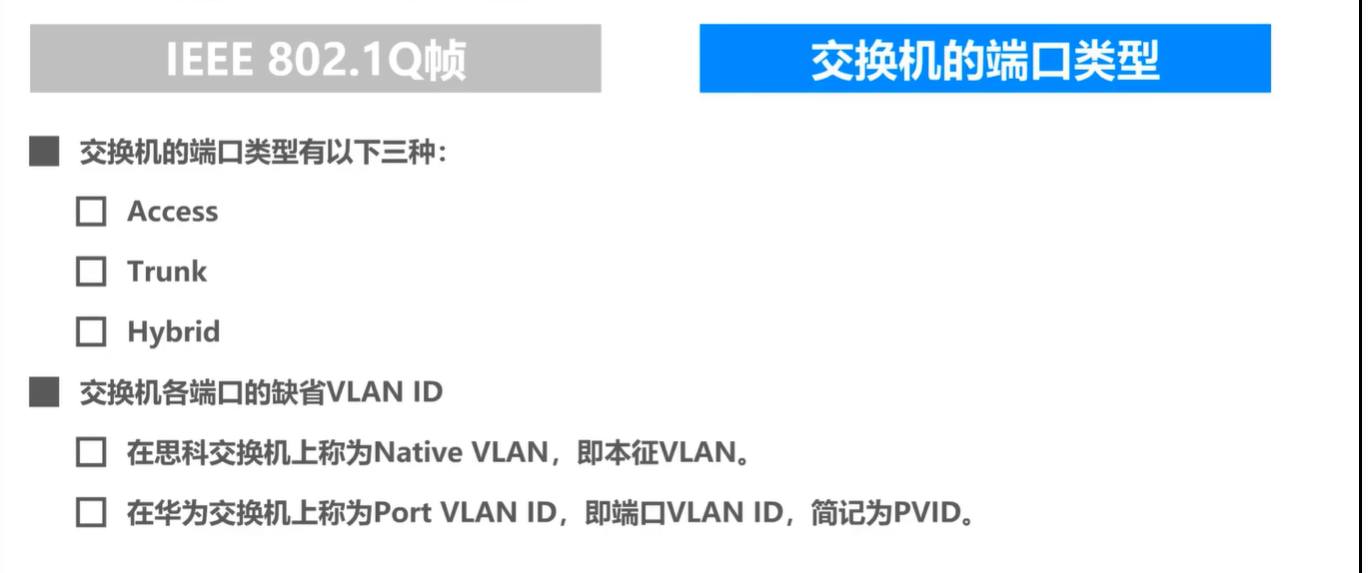

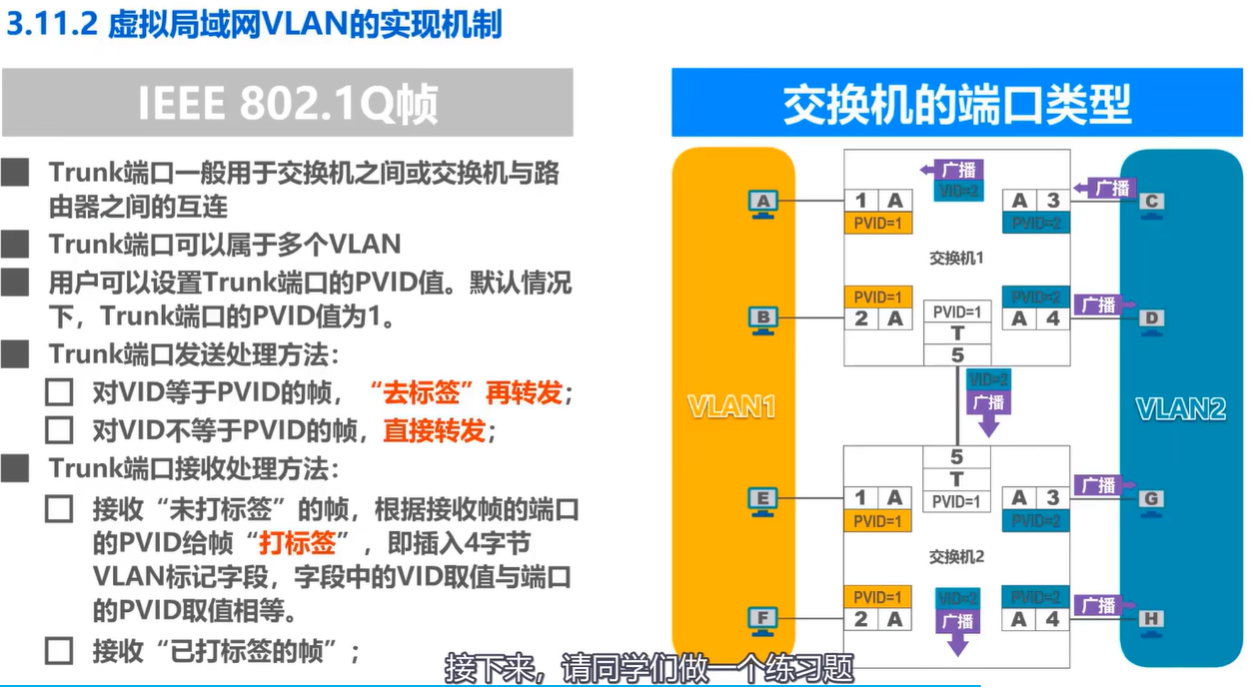

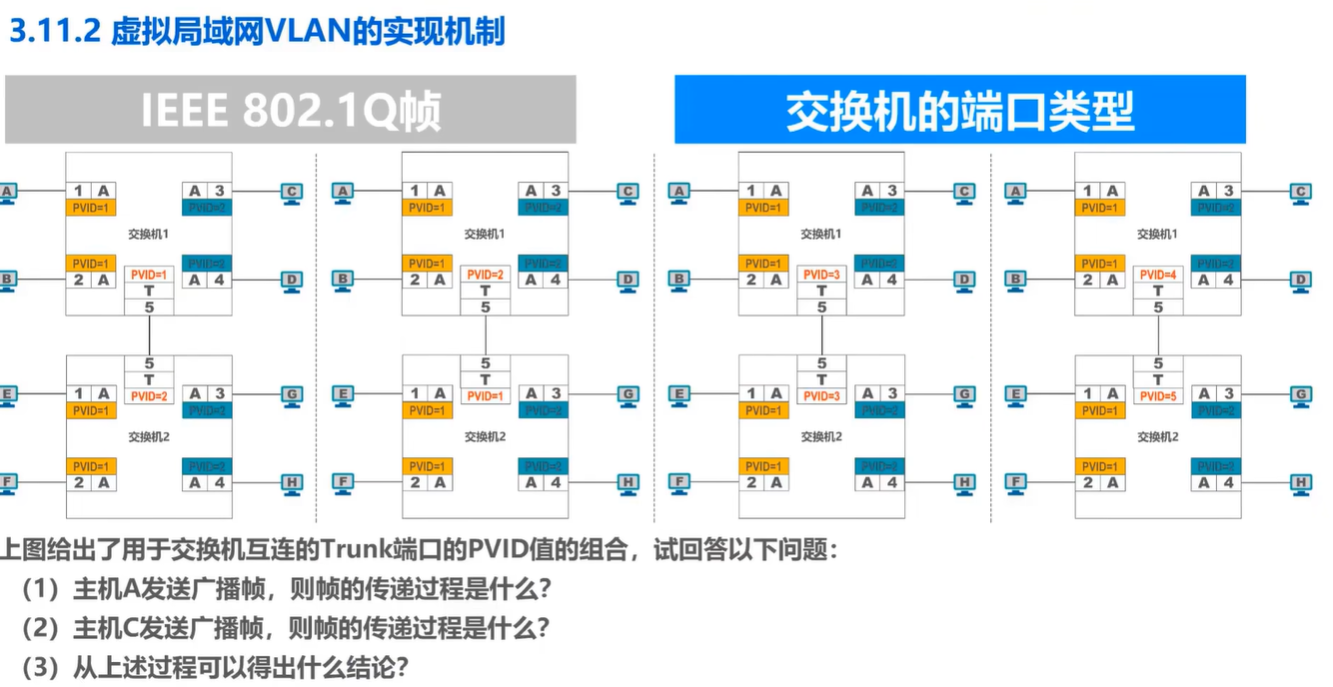

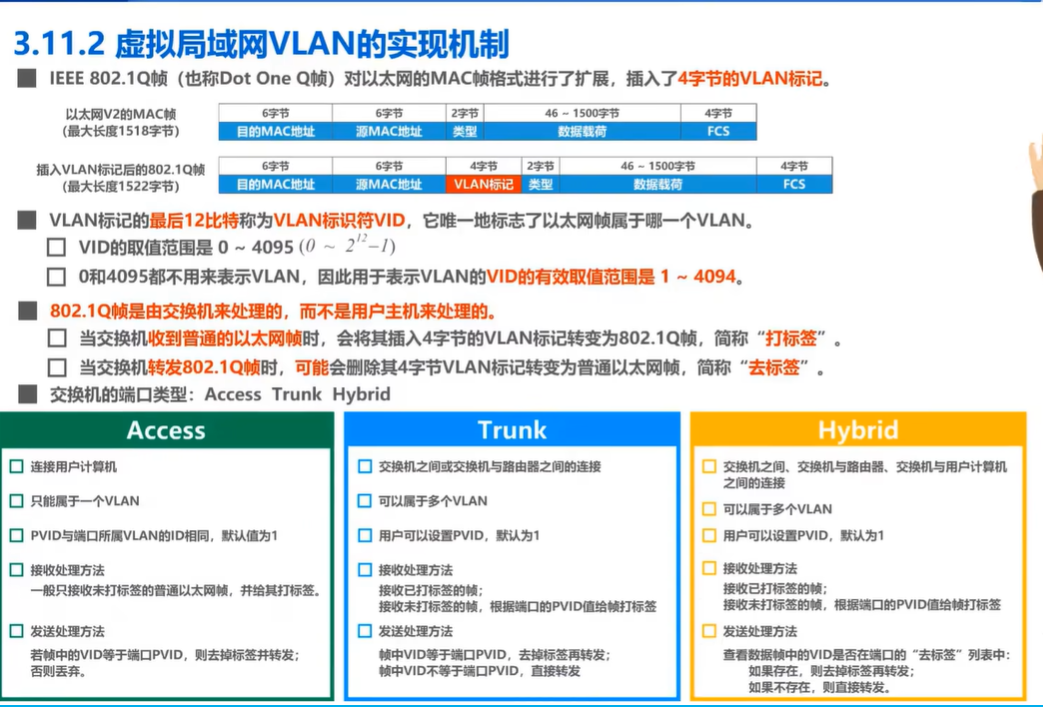

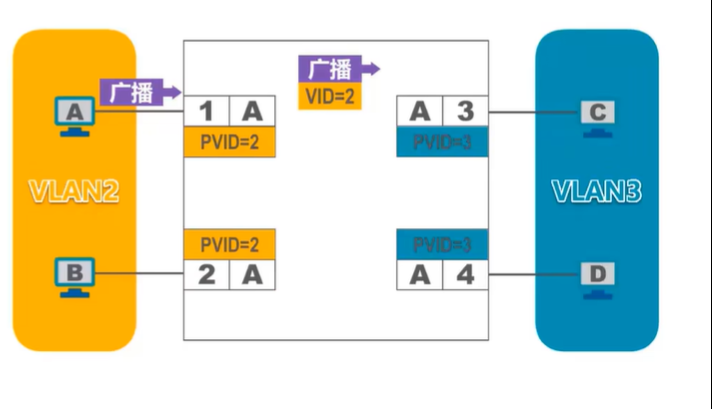

虚拟局域网实现

image-20240516140846088

image-20240516164726596

image-20240516170245948

image-20240516170417820

  • 通过标签值不同来达成
  • 这段推荐看视频来理解，视频已经很通俗了。3.11.2 虚拟局域网VLAN的实现机制_哔哩哔哩_bilibili](https://www.bilibili.com/video/BV1c4411d7jb?p=40&vd_source=077127c579b82c23164b07dbc24cd570)

image-20240516170820008

image-20240516170929674

习题

image-20240516170953902

image-20240516171007683

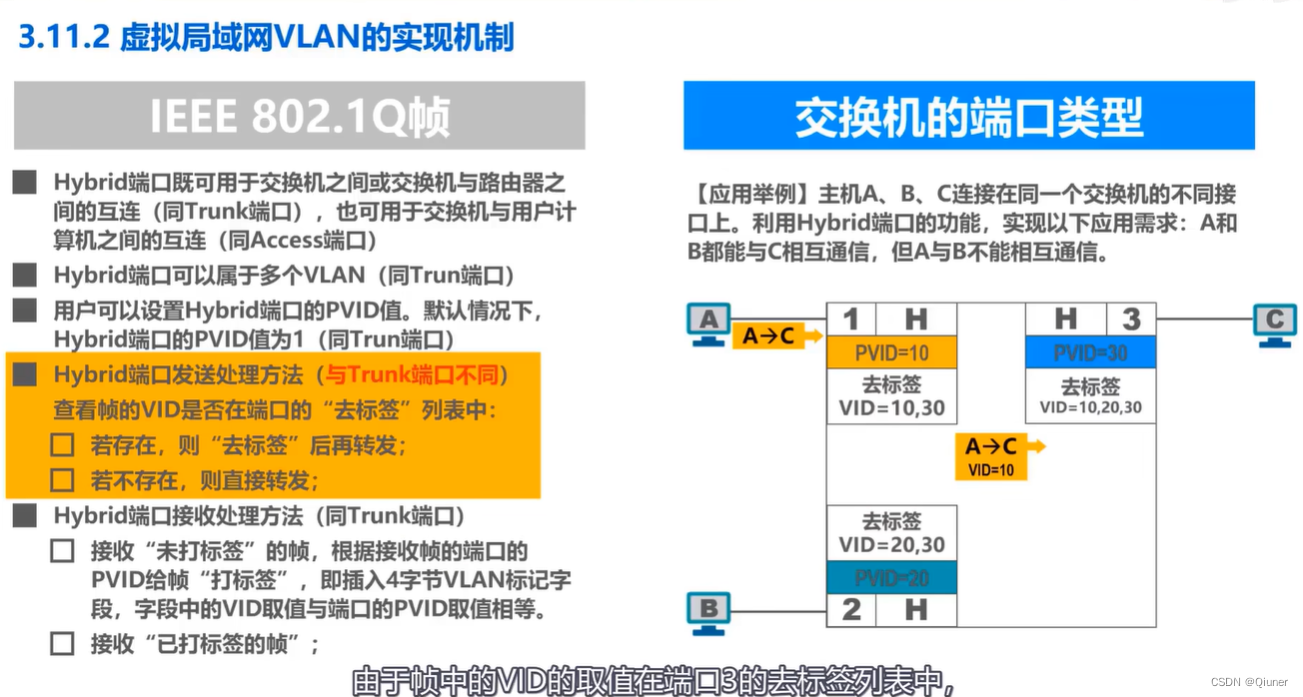

华为Hybrid端口
在这里插入图片描述

image-20240516171105035
