基于SSM的线上旅行信息管理系统（源码+L文+说明文档）

4 系统设计

4.1 系统概述

4 系统设计

4 系统设计

4.1 系统概述

4 系统设计

4.1系统结构设计

系统的设计和划分是系统的核心研究问题，以确定整体结构和功能模块。该系统的结构化设计的思想，是自顶向下的方式将系统分成若干个子系统，以及反过来的子系统分成模块，其被划分成子模块，层划分各计算机可执行模块可迄今用作一个单独的程序。

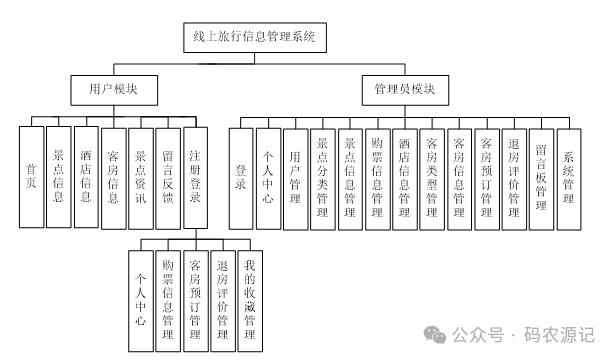

本线上旅行信息管理系统结构图如图4-1所示。

图4-1系统功能模块图

4.2 数据库E-R图设计

E-R图是一种描述显示数据类型间的关系的数据描述方法，E-R图可以完整地映射出现实模型的关系。E-R图中的三个最为重要的元素就是实体、属性、关系。E-R图即由这三点组成。

实体：E-R图中数据的实体，用矩形表示上面为实体名，下面为实体属性，实体包含主外键等关系。

属性：E-R图中的属性，是指实体的属性，实体由多条属性所构成，属性拥有自己的数据类型，数据大小。属性的优劣决定了E-R图中实体的健全性、完整性。

关系：E-R图中的关系是指实体之间的关系，用菱形来表示实体间的关系，这些菱形关系的联系上有着一对多或多对多的数据联系，这些构成了E-R图的关系，E-R图的关系紧密连接了实体，使实体间的关联性更加的显著、易懂。本线上旅行信息管理系统的E-R图如下所示：

（1）购票信息实体属性E-R图如图4-2所示：

图4-2 购票信息实体E-R图

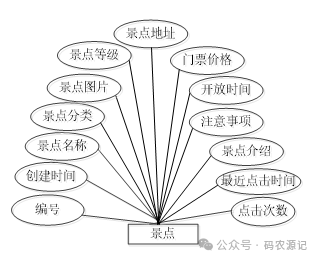

（2）景点信息实体属性E-R图如图4-3所示：

图4-3 景点信息实体属性E-R图

（3）酒店信息实体属性E-R图如图4-4所示：

图4-4 酒店信息实体属性E-R图

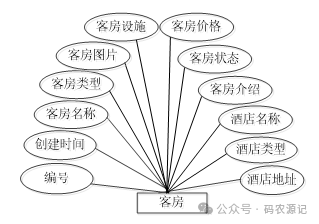

（4）客房信息实体属性E-R图如图4-5所示：

图4-5 客房信息实体属性E-R图

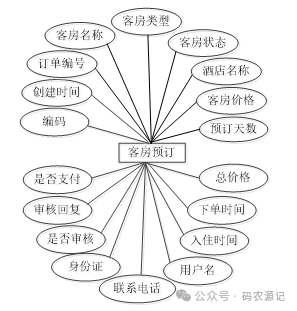

（5）客房预订信息实体属性E-R图如图4-6所示：

图4-6 客房预订信息实体属性E-R图

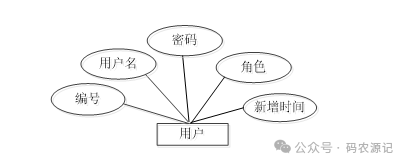

（6）用户信息实体属性E-R图如图4-7所示：

图4-7 用户信息实体属性E-R图

4.3 数据库表设计

本线上旅行信息管理系统采用了MYSQL数据库管理系统，主要数据库表详细信息如下：

表4-1 goupiaoxinxi购票信息表

字段名	数据类型	是否允许空	字段含义
id`	bigint(20)	NOT NULL	编号
addtime	timestamp	NULL	创建时间
dingdanbianhao	varchar(200)	NULL	订单编号
jingdianmingcheng	varchar(200)	NULL	景点名称
jingdianfenlei	varchar(200)	NULL	景点分类
jingdiandizhi	varchar(200)	NULL	景点地址
menpiaojiage`	int(11)	NULL	门票价格
`shuliang`	int(11)	NULL	数量
zongjine	varchar(200)	NULL	总金额
goupiaoriqi	date	NULL	购票日期
yonghuming	varchar(200)	NULL	用户名
shenfenzheng	varchar(200)	NULL	身份证
lianxidianhua	varchar(200)	NULL	联系电话
sfsh	varchar(200)	NULL	是否审核
shhf	longtext	NULL	审核回复
ispay	varchar(200)	NULL	是否支付

表4-2 jingdianxinxi景点信息表

字段名	数据类型	是否允许空	字段含义
id`	bigint(20)	NOT NULL	编号
addtime	timestamp	NULL	创建时间
jingdianmingcheng	varchar(200)	NULL	景点名称
jingdianfenlei	varchar(200)	NULL	景点分类
jingdiantupian	varchar(200)	NULL	景点图片
jingdiandengji	varchar(200)	NULL	景点等级
jingdiandizhi	varchar(200)	NULL	景点地址
menpiaojiage`	int(11)	NULL	门票价格
kaifangshijian	varchar(200)	NULL	开放时间
zhuyishixiang	longtext	NULL	注意事项
jingdianjieshao	longtext	NULL	景点介绍
clicktime	datetime	NULL	最近点击时间
clicknum`	int(11)	NULL	点击次数

表4-3 jiudianxinxi酒店信息表

字段名	数据类型	是否允许空	字段含义
id`	bigint(20)	NOT NULL	编号
addtime	timestamp	NULL	创建时间
jiudianmingcheng	varchar(200)	NULL	酒店名称
tupian	varchar(200)	NULL	图片
xingji	varchar(200)	NULL	星级
jiudianleixing	varchar(200)	NULL	酒店类型
jiudiandizhi	varchar(200)	NULL	酒店地址
lianxidianhua	varchar(200)	NULL	联系电话
`jiudianjieshao	longtext	NULL	酒店介绍

表4-4 kefangxinxi客房信息表

字段名	数据类型	是否允许空	字段含义
id`	bigint(20)	NOT NULL	编号
addtime	timestamp	NULL	创建时间
kefangmingcheng	varchar(200)	NULL	客房名称
kefangleixing	varchar(200)	NULL	客房类型
kefangtupian	varchar(200)	NULL	客房图片
kefangsheshi	varchar(200)	NULL	客房设施
kefangjiage	int(11)	NULL	客房价格
`kefangzhuangtai	varchar(200)	NULL	客房状态
kefangjieshao	longtext	NULL	客房介绍
jiudianmingcheng`	varchar(200)	NULL	酒店名称
jiudianleixing	varchar(200)	NULL	酒店类型
jiudiandizhi	varchar(200)	NULL	酒店地址

表4-5 kefangyuding客房预订信息表

字段名	数据类型	是否允许空	字段含义
id`	bigint(20)	NOT NULL	编号
addtime	timestamp	NULL	创建时间
dingdanbianhao	varchar(200)	NULL	订单编号
kefangmingcheng	varchar(200)	NULL	客房名称
kefangleixing	varchar(200)	NULL	客房类型
kefangzhuangtai	varchar(200)	NULL	客房状态
jiudianmingcheng	varchar(200)	NULL	酒店名称
kefangjiage	int(11)	NULL	客房价格
yudingtianshu	int(11)	NULL	预订天数
zongjiage	varchar(200)	NULL	总价格
xiadanshijian`	date	NULL	下单时间
ruzhushijian	datetime	NULL	入住时间
yonghuming	varchar(200)	NULL	用户名
lianxidianhua	varchar(200)	NULL	联系电话
`shenfenzheng	varchar(200)	NULL	身份证
`sfsh	varchar(200)	NULL	是否审核
shhf`	longtext	NULL	审核回复
ispay`	varchar(200)	NULL	是否支付

表4-6 users用户信息表

字段名	数据类型	是否允许空	字段含义
Id	bigint(20)	NOT NULL	编号
username	varchar(100)	NULL	用户名
`password	varchar(100)	NULL	密码
role`	varchar(100)	NULL	角色
addtime	timestamp	NULL	新增时间
