一、时间片调度回顾

时间片调度主要针对优先级相同的任务，当多个任务的优先级相同时，任务调度器会在每一次系统时钟节拍到的时候切换任务；同等优先级任务轮流地享有相同的CPU时间（可设置），叫时间片，在FreeRTOS中，一个时间片就等于SysTick（滴答定时器）中断周期。

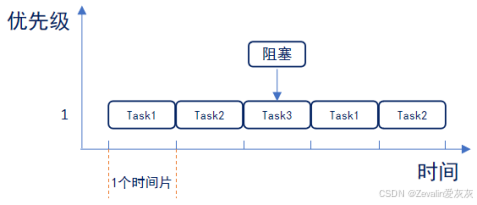

创建三个任务——Task1、Task2、Task3，Task1、Task2、Task3的优先级均为1

运行过程如下：

首先Task1运行完一个时间片后，切换至Task2运行

Task2运行完一个时间片后，切换至Task3运行

Task3运行过程中自我阻塞了（如果还不到一个时间片，没有用完的时间片不会再使用），此时直接切换到下一个任务Task1运行

Task1运行完一个时间片后，切换至Task2运行

二、时间片调度实验

1、原理图与实验目标

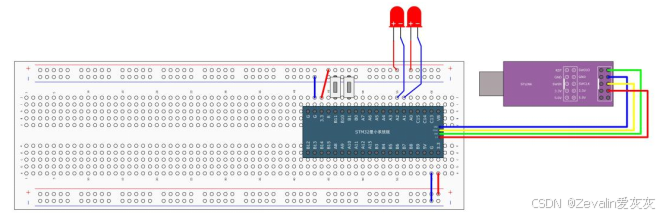

（1）原理图（未画出OLED屏，接法与stm32教程中的一致）：

（2）实验目标：

①将滴答定时器的中断频率设置为50ms中断一次（即一个时间片为50ms），并设计3个任务——start_task、task1、task2（同优先级）：

[1]start_task：用于创建其它两个任务，然后删除自身。

[2]task1：维护一个计数值，每10ms加1（不考虑溢出），OLED屏显示计数值。

[3]task2：维护一个计数值，每10ms加1（不考虑溢出），OLED屏显示计数值。

②预期实验现象：

[1]程序下载到板子上后，OLED屏上显示两个计数值。

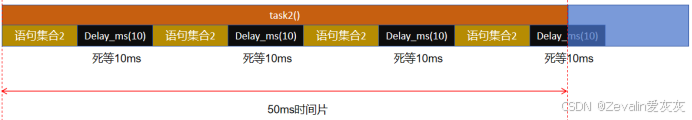

[2]task1维护的计数值在其时间片内自增4次，过程中task2维护的计数值不变。

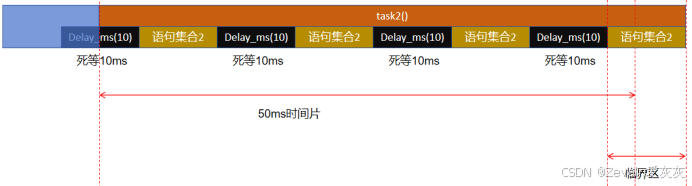

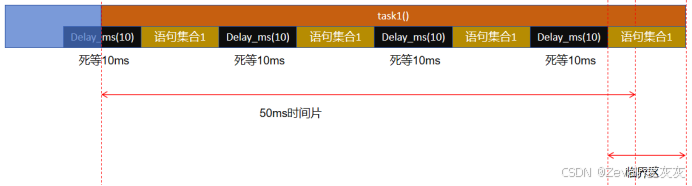

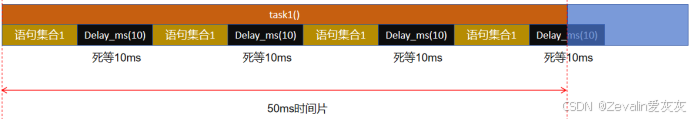

[3]task2维护的计数值在其时间片内自增4次，过程中task1维护的计数值不变。

2、实验步骤

（1）将“任务创建和删除的动态方法实验”的工程文件夹复制一份，在拷贝版中进行实验。

（2）在FreeRTOSConfig.h文件中将宏configTICK_RATE_HZ配置为20，以使滴答定时器50ms中断一次，并将宏configUSE_TIME_SLICING配置为1，以使能时间片调度。

#define configTICK_RATE_HZ			( ( TickType_t ) 20 )        //系统节拍频率
#define configUSE_TIME_SLICING      1                       //使能时间片调度

（3）删除FreeRTOS_experiment.c文件中task3任务的相关内容，将task1和task2的任务优先级均设置为2，并修改task1和task2的实现，各自维护的计数值在死循环内每10ms自增一次。

#include "FreeRTOS.h"
#include "task.h"
#include "LED.h"
#include "Key.h"
#include "OLED.h"
#include "Delay.h"

//宏定义
#define START_TASK_STACK_SIZE 128   //start_task任务的堆栈大小
#define START_TASK_PRIO       2     //start_task任务的优先级
#define TASK1_STACK_SIZE      128   //task1任务的堆栈大小
#define TASK1_PRIO             2     //task1任务的优先级
#define TASK2_STACK_SIZE      128   //task2任务的堆栈大小
#define TASK2_PRIO             2     //task2任务的优先级

//任务函数声明
void start_task(void);
void task1(void);
void task2(void);

//任务句柄
TaskHandle_t start_task_handler;    //start_task任务的句柄
TaskHandle_t task1_handler;         //task1任务的句柄
TaskHandle_t task2_handler;         //task2任务的句柄

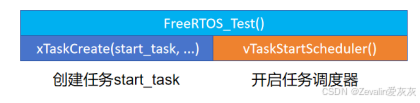

void FreeRTOS_Test(void)
{
	//创建任务start_task
	xTaskCreate((TaskFunction_t)start_task,            //指向任务函数的指针
				"start_task",                      //任务名字
				START_TASK_STACK_SIZE,       //任务堆栈大小，单位为字
				NULL,                          //传递给任务函数的参数
				START_TASK_PRIO,              //任务优先级
				(TaskHandle_t *) &start_task_handler  //任务句柄，就是任务的任务控制块
				);

	//开启任务调度器
	vTaskStartScheduler();
}

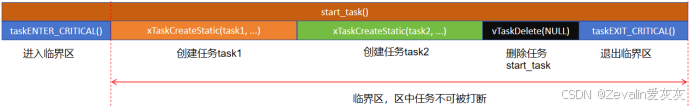

void start_task(void)
{
	//进入临界区（临界区保护，就是保护那些不想被打断的程序段）
	taskENTER_CRITICAL();

	//创建任务task1
	xTaskCreate((TaskFunction_t)task1,             //指向任务函数的指针
				"task1",                        //任务名字
				TASK1_STACK_SIZE,           //任务堆栈大小，单位为字
				NULL,                        //传递给任务函数的参数
				TASK1_PRIO,                  //任务优先级
				(TaskHandle_t *) &task1_handler   //任务句柄，就是任务的任务控制块
				);

	//创建任务task2
	xTaskCreate((TaskFunction_t)task2,            //指向任务函数的指针
				"task2",                       //任务名字
				TASK2_STACK_SIZE,          //任务堆栈大小，单位为字
				NULL,                       //传递给任务函数的参数
				TASK2_PRIO,                 //任务优先级
				(TaskHandle_t *) &task2_handler  //任务句柄，就是任务的任务控制块
				);

	//删除任务自身
	vTaskDelete(NULL);

	//退出临界区
	taskEXIT_CRITICAL();
}

u8 task1_num = 0;         //task1维护的计数值
void task1(void)
{
	while(1)
	{

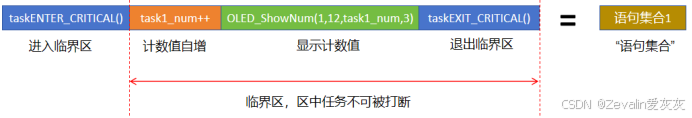

		taskENTER_CRITICAL(); //进入临界区（防止下两条语句执行过程中产生任务切换）
		task1_num++;
		OLED_ShowNum(1,12,task1_num,3);    //显示计数值
		taskEXIT_CRITICAL();               //退出临界区
		Delay_ms(10);  //延时10ms（不能用vTaskDelay，否则实验现象体现不出来）
	}
}

u8 task2_num = 0;         //task2维护的计数值
void task2(void)
{
	while(1)
	{

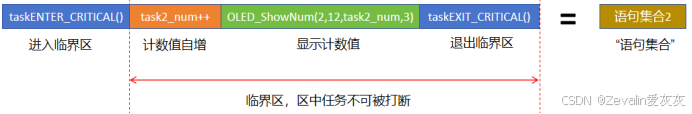

		taskENTER_CRITICAL(); //进入临界区（防止下两条语句执行过程中产生任务切换）
		task2_num++;
		OLED_ShowNum(2,12,task2_num,3);    //显示计数值
		taskEXIT_CRITICAL();               //退出临界区
		Delay_ms(10);  //延时10ms（不能用vTaskDelay，否则实验现象体现不出来）
	}
}

（4）Delay.c文件中的延时函数都使用了SysTick定时器延时，然而滴答定时器的中断频率在该实验中做了修改，于是原来的延时函数便不能用了，需修改为如下所示的实现（纯占用CPU资源，这种延时函数其实是不好的，但就该实验而言，仅仅是为了观察实验现象，不需要考虑太多）。

void Delay_ms(u16 time)
{
   u16 i=0;
   while(time--)
   {
      i=12000;     //可微调，使延时更加精准
      while(i--) ;
   }
}

（5）在main.c文件中添加如下代码。

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "FreeRTOS.h"
#include "task.h"
#include "FreeRTOS_experiment.h"
#include "Key.h"
#include "LED.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();	    //OLED初始化
	Key_Init();         //Key初始化
	LED_Init();         //LED初始化

	OLED_ShowString(1,1,"task1_num:");
	OLED_ShowString(2,1,"task2_num:");

	FreeRTOS_Test();
	while (1)
	{

	}
}

（6）程序完善好后点击“编译”，然后将程序下载到开发板上。
