在进行PCIe调试过程中我们时常需要执行retrain操作。retrain命令是让PCIe 链路先退出Link状态（ltssm==L0），ltssm会进入recovery状态，然后再次进入L0状态。
retrain操作使用的setpci命令，操作对象是downstream port而非endpoint。
1.retrain操作步骤

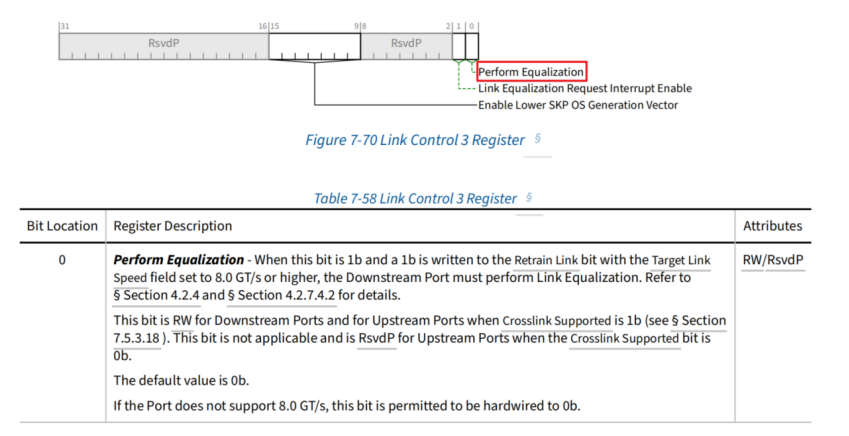

- 将Secondary PCI Express Extended Capability中的Link Control 3 Register中Perform Equalization字段写1，此操作是为了保证重新建链过程中执行Equalization操作，Perform Equalization字段默认值为0，且每次重新建链后此字段会被清零。

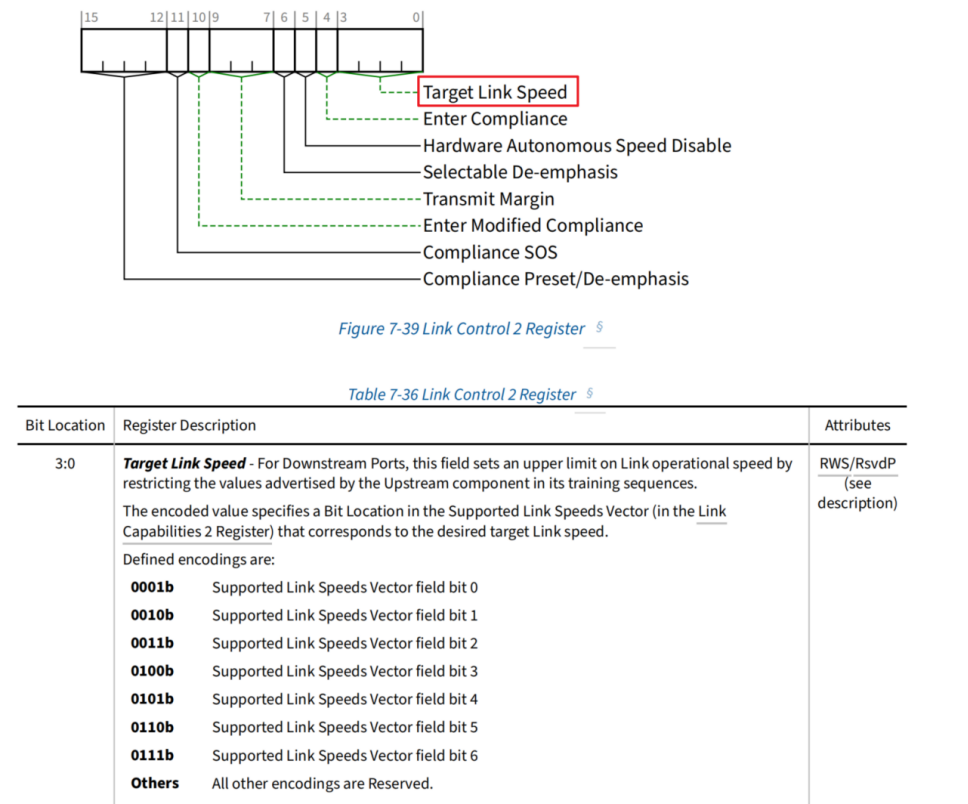

2.设置目标速率：将PCI Express Capability Structure中的Link Control 2 Register的target Link Speed设置成目标速率，字段表示设备支持的最大速率

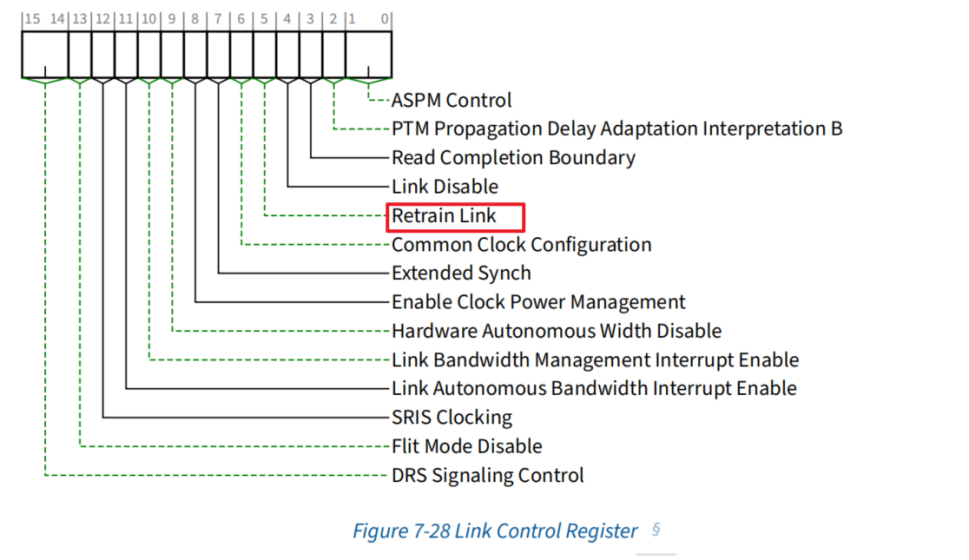

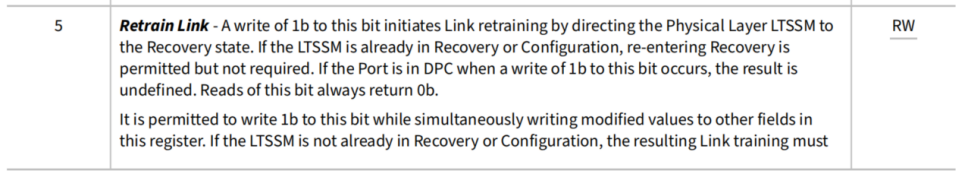

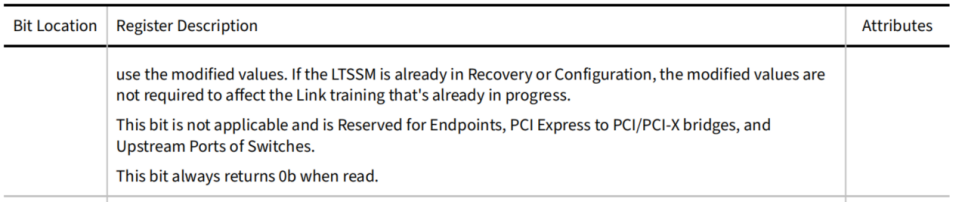

3.将PCI Express Capability Structure中的Link Control Register的Retrain Link字段写1，pcie链路将进行retrain操作。
2.案例说明
案例中14:02.0表示downstream port的bus number、device number和function number，在不同设备中数值不同。如下案例中“.B”表示按访问数据位宽是1字节。
- setpci -s 14:02.0 204.B=0x01
本案例中Secondary PCI Express Extended Capability的偏移地址是0x200，Link Control 3 Register的地址是0x204，将Perform Equalization设置成1
- setpci -s 14:02.0 cap_exp+0x30.B=0x44
将PCI Express Capability Structure地址采用缩写cap_exp来表示，Link Control 2 Register在PCI Express Capability Structure内部的地址偏移是0x30，因此Link Control Register的地址就是cap_exp+0x30，写数据0x44中的[3:0]为0x4对应target link speed，即16G速率。
- setpci -s 14:02.0 cap_exp+0x10.B=0x60
将PCI Express Capability Structure地址采用缩写cap_exp来表示，Link Control Register在PCI Express Capability Structure内部的地址偏移是0x10，因此Link Control Register的地址就是cap_exp+0x10，写数据0x60表示将Retrain Link置1。
NOTE：在改写字段时，首先需要先读字段地址的字节数据，然后改写对应字段，最终将改写后的数据使用setpci写入。
