前言

小编打算跟着《正点原子》入门HLS，有兴趣的朋友可以跟一下；第一课是LED闪烁。

1.更换主题

默认是黑色的，小编实在是看不习惯，因此就换了。

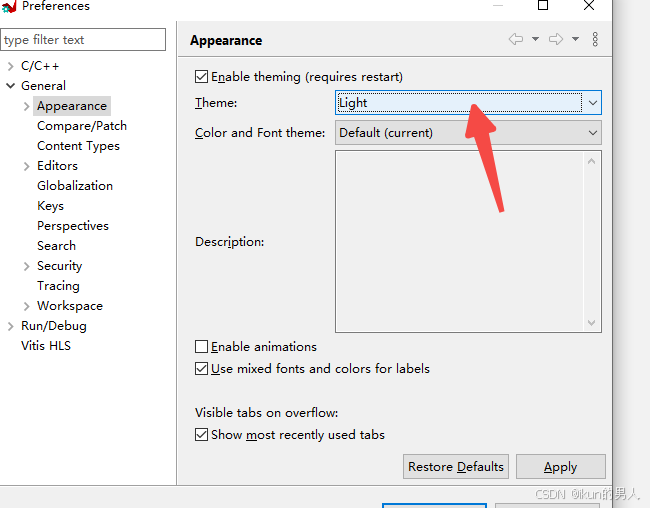

在window中找到Preference，在Appearance中可以找到Theme

2.新建工程

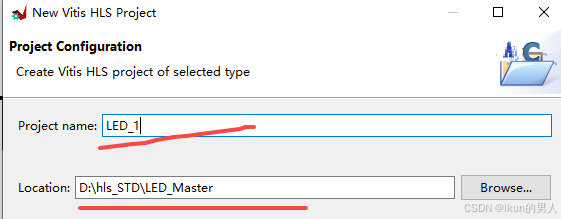

注意：工程以及路径都不能带中文

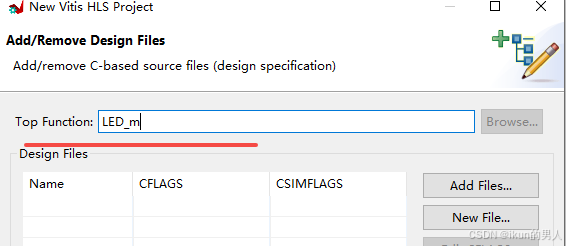

Top Function 设置设计的顶层函数为 LED_m

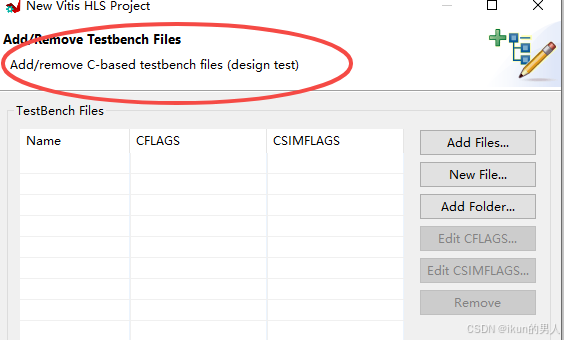

不添加测试文件，跳过

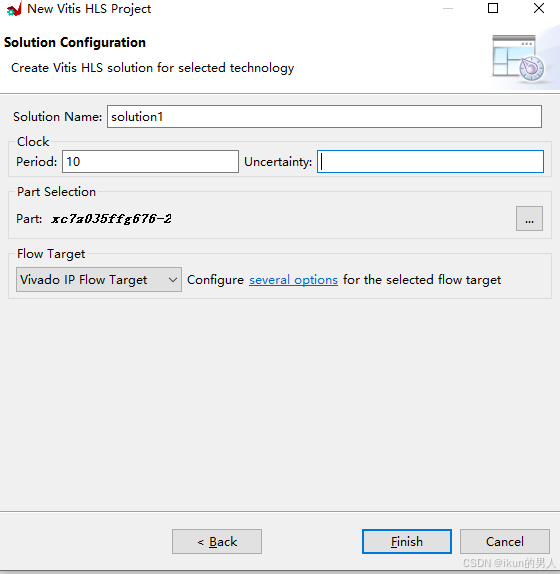

Period为时钟周期（ns），Uncertainty为时钟不确定性，更改并选择FPGA型号

3.新建文件

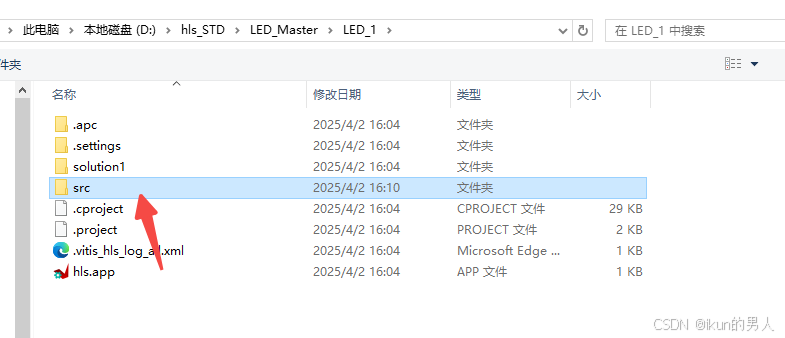

在工程文件中新建一个src文件夹，方便文件管理

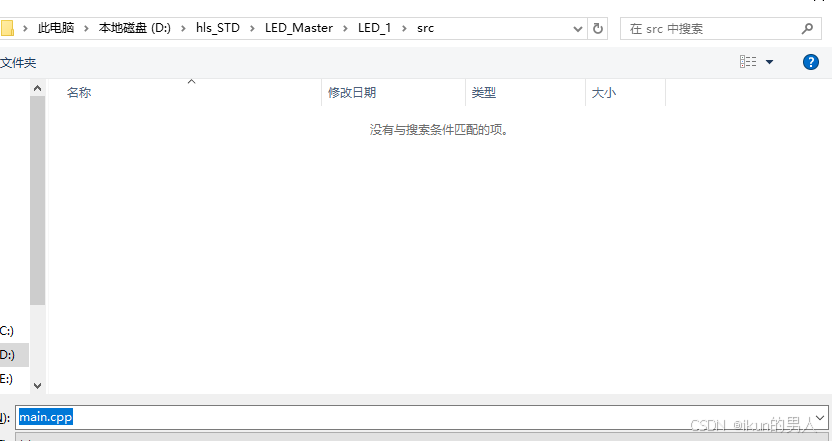

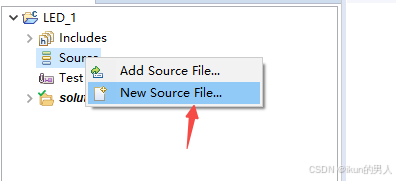

创建源文件，后缀名为.cpp

4.植入源代码

#include<ap_int.h>
#define DELAY 100000000//100M

void main(ap_uint<2> *led){
	int i = 0;
	for(i = 0; i < DELAY; i++){
		  if(i < DELAY/2)
		       *led = 1;
		  else
			   *led = 2;

	}

}

ap_uint<2>：2位无符号整数。

为什么不用char、int、float等？位宽大了浪费资源。

main实现了两个LED间隔0.5s交替闪烁

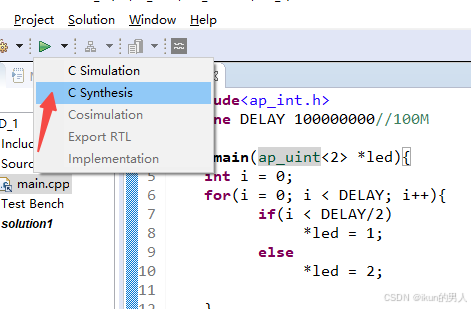

5.综合

Uncertainty默认为目标时钟的27%

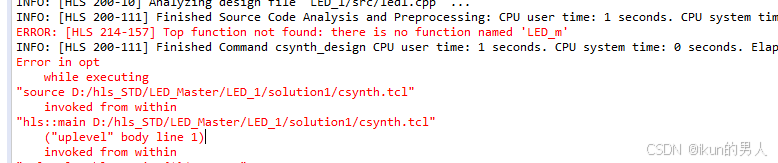

综合报错，由于小编没注意直接把main当成了顶层函数，而真正的顶层函数是之前定义的LED_m，替换后即可正常综合。

6.综合报告

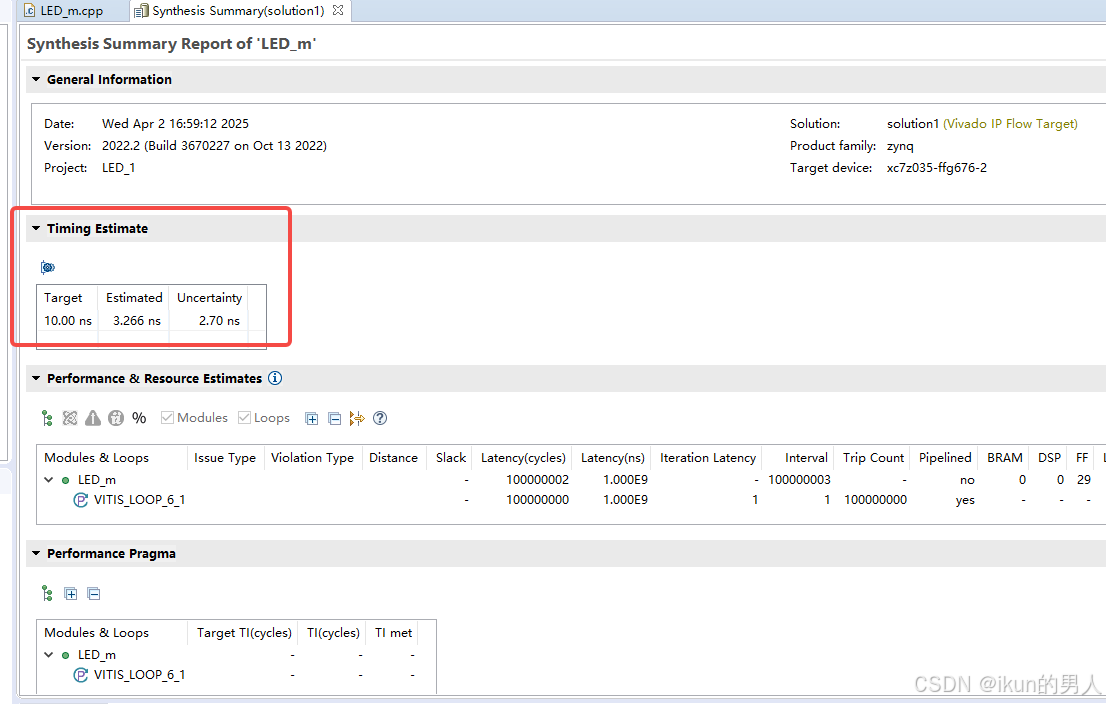

重点关注时序：Timing Estimate

Estimated：预估最坏路径下的时钟周期

Estimated < Target - Uncertainty 才不会出现时序违例

7.端口协议修改

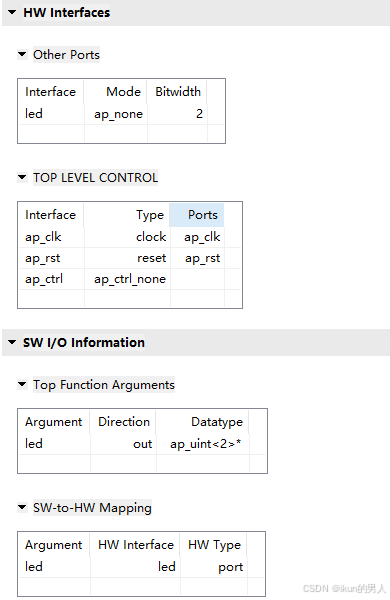

led信号就2bit，无需要其他的控制信号，因此选择ap_none协议合适，模块级端口可选择ap_ctrl_none

void LED_m(ap_uint<2> *led){
#pragma HLS INTERFACE mode=ap_none port=led
#pragma HLS INTERFACE mode=ap_ctrl_none port=return
	int i = 0;
	for(i = 0; i < DELAY; i++){
		  if(i < DELAY/2)
		       *led = 1;
		  else

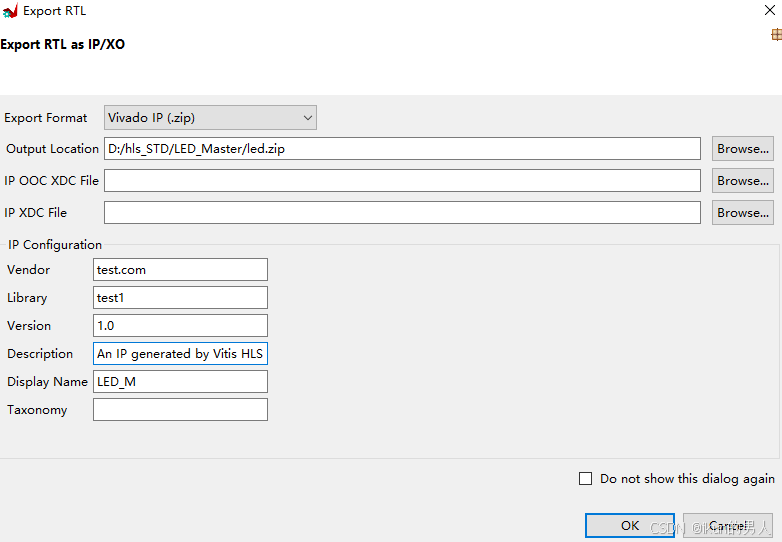

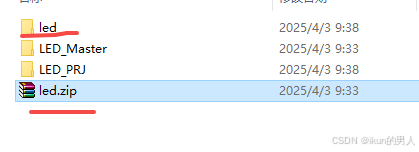

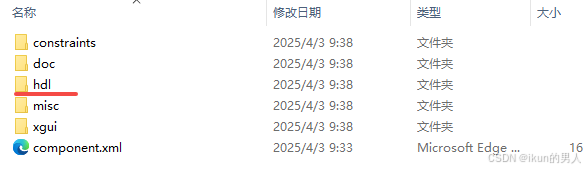

			   *led = 2;

	}

}
