1.程序功能描述
材料结构的拓扑优化旨在通过材料分布的优化设计，在满足约束条件下实现特定性能目标（如最小柔顺度、最大刚度等）。SIMP算法作为密度法的典型代表，通过引入插值函数和惩罚机制，有效解决了传统均匀化方法的计算复杂度问题。本文将实现基于SIMP算法的材料结构拓扑优化matlab仿真。
2.测试软件版本以及运行结果展示
matlab2022a/matlab2024b版本运行
优化初始状态下材料结构图
优化迭代5次时材料结构图
优化迭代200次时材料结构图
SIMP优化收敛曲线
3.核心程序
.............................................................................
xp = [Wx/2,Wy/2;
Wx/2,Wy/2];
%调用有限元工具箱
Models = func_Strucutre(ones(nelem,1)*0.6, xp, Emod1, bc);
Models.Ex = Ex;
Models.Ey = Ey;
%%
%Young'Models modulus[Pa]
Models.E0 = EE*1e9;
Models.Emin = Models.E0/1e9;
%定义材料密度
rho0 = 8558;
D = func_hooke(1,1,Pv);
Models.Ke0 = func_planre([0 lx],[0 ly],[1 zz],D);
Models.F = zeros(ndof,1);
Models.F(10) = P;
Models.Ve0 = lx*ly*zz;
Models.V0 = nelem*Models.Ve0;
%开始优化
%有限元脱坡结果，目标函数，约束 ，
[~,O,~,error,Uyc] = func_opt( Models, @myfunctions, Vcon, {@linearopt,0}, {@Density, fe}, {1, 1, figure(1)} );
figure;
plot(error(2:end),'b-o');
xlabel('iteration');
ylabel('displacements');
016_097m
4.本算法原理
材料结构的拓扑优化旨在通过材料分布的优化设计，在满足约束条件下实现特定性能目标（如最小柔顺度、最大刚度等）。SIMP（Solid Isotropic Material with Penalization）算法作为密度法的典型代表，通过引入插值函数和惩罚机制，有效解决了传统均匀化方法的计算复杂度问题。
SIMP算法基于材料密度的概念，通过引入惩罚因子来建立材料属性（如弹性模量）与单元密度之间的关系。其核心思想是将连续的材料密度变量作为设计变量，通过迭代优化使材料在设计空间中合理分布。例如，在弹性模量与密度的关系中，使用幂律插值公式 E(ρ)=E0ρp （其中 E0 是实体材料的弹性模量，ρ是单元密度，p是惩罚因子），这种关系简单直接，易于理解和实现。
SIMP算法与传统的有限元分析方法具有良好的兼容性。在拓扑优化过程中，每一次迭代都需要进行结构的力学分析，以计算目标函数（如柔顺度）和约束条件（如体积约束）。有限元方法是一种成熟的结构力学分析工具，SIMP算法可以直接利用有限元软件的计算结果，避免了重新开发复杂的力学分析模块，从而提高了计算效率。
SIMP算法本质上是一种基于梯度的优化方法，容易陷入局部最优解。在复杂的拓扑优化问题中，设计空间可能存在多个局部最优解，而 SIMP 算法可能无法找到全局最优解。为了克服这个问题，需要采用全局优化算法或多起点优化策略，但这会显著增加计算成本。

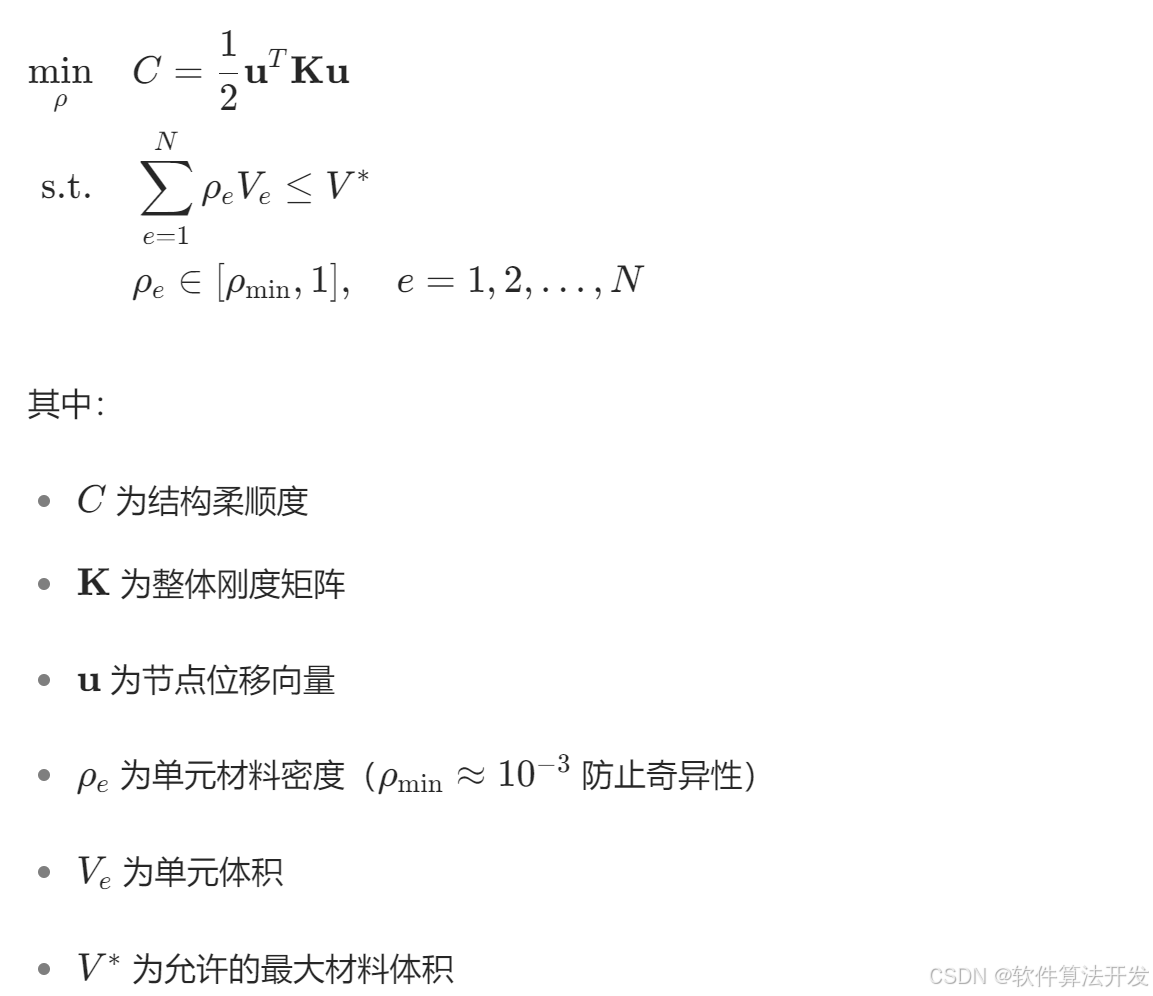

下面对SIMP优化算法的基本原理做简单介绍。考虑线弹性结构在给定载荷下的最小柔顺度问题，其数学模型为：

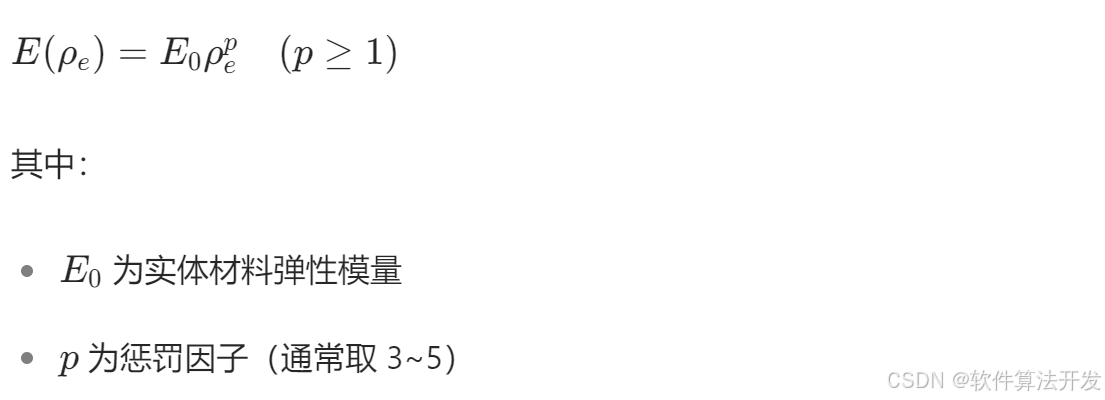

SIMP算法通过幂律插值函数建立材料属性与密度的关系：
该插值模型的核心思想是通过惩罚机制抑制中间密度单元（0<ρe<1）的刚度贡献，从而迫使优化结果趋向于清晰的 “黑 - 白” 分布。
SIMP算法通过密度法与惩罚机制的结合，为材料结构的拓扑优化提供了高效解决方案。本文系统阐述了其数学原理、优化模型构建及数值实现方法，并讨论了扩展应用与改进方向。
