前言

不是我疯了，就是世界疯了。我不知道究竟是哪一个疯了。瓶口和瓶盖尺寸不符。也许该怪瓶子，也许该怪盖子。但不管怎样，尺寸不符的事实不容动摇——《1Q84》

             \;\;\;\;\;\;

有十几二十个导出的曲线数据，其中第一列是频率点，大约1001个，第二列是某种数据，都在0~1之间。

如果用绘制曲线图的话，频率为自变量，某种数据做因变量；但是有时我需要的是把0~1之间的数据作为图上的颜色，用别的什么做因变量……

         \;\\\;\\\;

Origin等高图

matlab画的线有个问题，先把正确的方法介绍一下：

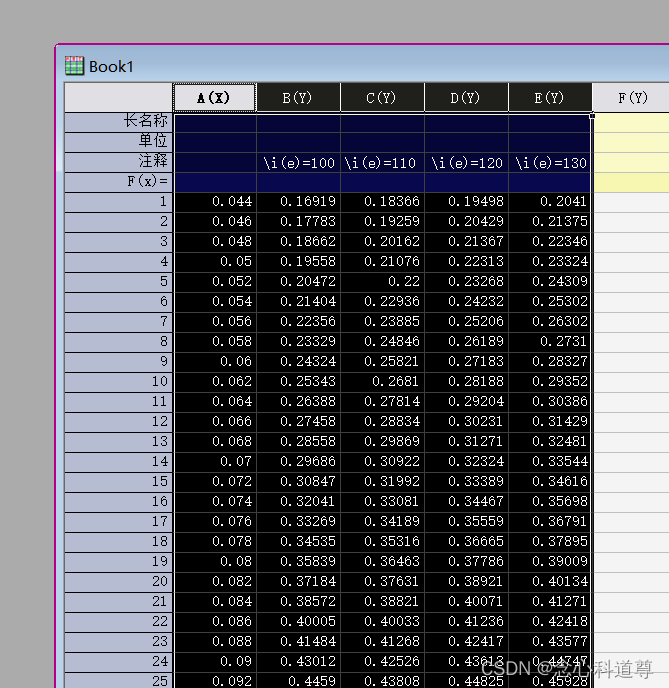

打开origin，建立项目，第一列是自变量，后面N列都会对应待绘图上的颜色，因变量就是列上的XX（自定义）

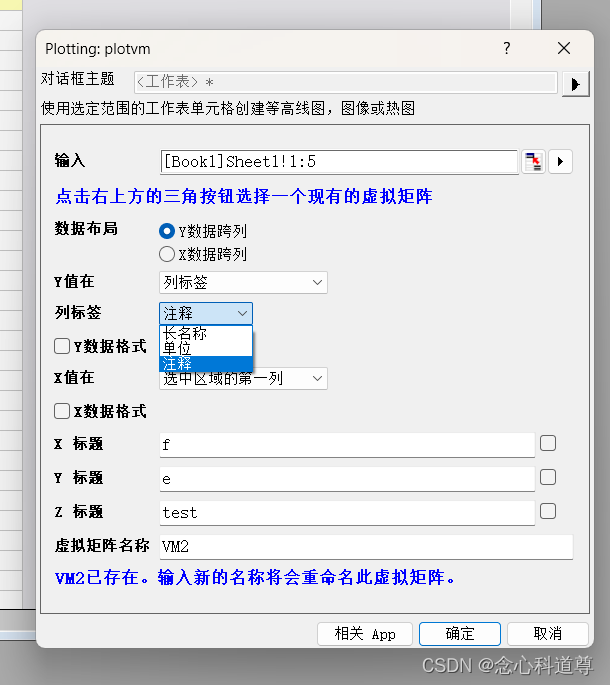

选中所有数据（不带空列），点击绘图上的等高线，然后选中Y值在列标签，选中列标签如下

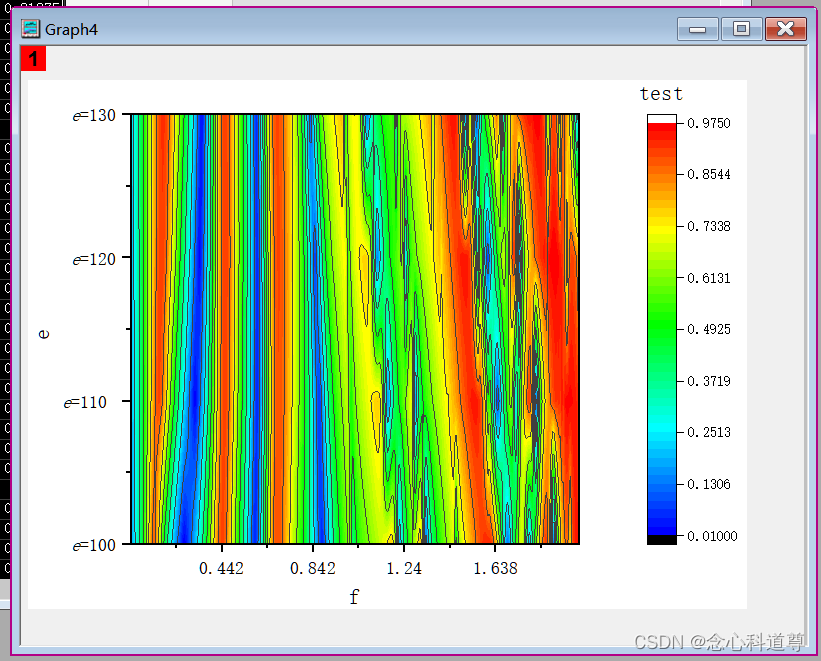

然后双击颜色图隐藏线条，点击线，按下图操作：

接着就是修改标签、刻度了

         \;\\\;\\\;

Matlab等高图

文件数就是因变量数有十几二十个，但是自变量（频率点）有几百了，所以作图步骤：

1. 读取文件夹内的.txt文件
2. 按照文件名的数字进行排序
3. 排序后进行读取文件内容
4. 按照范围读取
5. 之后存入二维数组后，还需要转置什么的吧（好久之前的了，忘了）反正就是当点为颜色，这样一个小矩阵生成的图肯定特别小，所以需要在两个点之间插入多个点，把图片撑大。中间的点依靠拟合的函数生成。

%{

date: 2023-7-18 周二

自变量为频率，因变量为某个结构参数，比如P:150,160,170,180,190
每个点的颜色就是透射系数，设置1-0为红黑，则越接近1颜色越红越亮，越接近0颜色越黑越暗

纵向的颜色条表示平移，颜色条越弯，平移越大；往左弯就是红移，往右弯就是蓝移！

由于不需要精确计算频点位置，所以不需要flag状态了，就从scan_begin到scan_end就行
%}
clear;         %清空工作区
clc;           %清空命令行窗口
format long;   %设置精度


%设置频率范围
scan_begin = 1.3;   %就从这开始
scan_end = 2.05;    %就在这结束；不能是2.05，那样的话频点6（1.99）就靠近边界了


%文件夹
folder='.\XXX-ramp\';
%显示文件夹下所有符合后缀名为.txt文件的完整信息
%提取符合后缀名为.txt的所有文件的文件名，转换为n行1列
%按前缀提取文件
NAMES={
   dir([folder,'h=*.txt']).name};       %q,可修改
%排序，使得10不在2前面
NAMES=sort_nat(NAMES);
%文件数，因为后面经常用，所以先算了
files_num = length(NAMES);


%读取其中的数字，组成数组'因变量'
raw_Y=zeros(1,files_num);
reg_num='\d+\.\d+';    %浮点数，利用正则表达式提取数字（特殊符号加backslash） ； 比如g1=8.5.txt，要提出后面的8.5
for i=1:files_num
    dateStr=regexp(NAMES{
   i}
