设计模式（二）：结构型设计模式，组合模式，适配器模式，外观模式，桥接模式

结构型模式

什么是结构型模式

结构型模式描述如何将类或对象结合在一起，形成更大的结构，例如搭积木一样一个一个形成一个更大的结构。

结构型模式有分为两种模式：

类结构型模式：类结构型模式关心类和类之间的组合，通过继承来组合类，形成更大的结构。类结构型模式就像子承父业，儿子继承父亲的能力，在此基础上扩展自己的能力。

对象结构型模式：对象结构型模式关心对象和类之间的组合，在一个类中，应用另一个类的对象，形成更大的结构。对象型结构模式就像团队组合，借助他人的力量来完成任务。

组合模式

什么是组合模式？

组合模式是一种结构型模式，它将对象组合成树形结构，并使得客户端可以同一的对待叶子结点和组合节点。

组合模式的核心思想是将对象构建成树形结构，叶子节点是树形结构的基本元素，没有子节点，组合节点是树形结构中的容器，可以有子节点。

组合模式的角色：

• Component(组件)：定义的叶子节点和组合节点的公共接口
• Leaf(叶子节点)：树形结构的基本元素，实现了Component的接口，没有实现关于管理叶子节点的接口
• Composite(组合节点)：树形结构的容器，实现了Component的接口，实现关于管理叶子结点的接口

优点：

• 简化了客户端的代码：客户端可以统一对待叶子节点和组合节点
• 灵活性更强：组合模式可以轻松构建负责的树形结构，可以动态的删除或添加节点
• 符合开闭原则：

缺点：

• 设计复杂：如果树形结构复杂，可能导致类的数量增加
• 性能问题：如果在深度较大的树形结构中，递归影响效率

代码示例

import java.util.ArrayList;
import java.util.List;

// Component：定义文件和文件夹的共同接口
abstract class FileSystemComponent {
    protected String name;

    public FileSystemComponent(String name) {
        this.name = name;
    }

    public abstract void display(); // 显示文件或文件夹信息

    public void add(FileSystemComponent component) {
        throw new UnsupportedOperationException("This operation is not supported.");
    }

    public void remove(FileSystemComponent component) {
        throw new UnsupportedOperationException("This operation is not supported.");
    }
}

// Leaf：文件类
class File extends FileSystemComponent {
    public File(String name) {
        super(name);
    }

    @Override
    public void display() {
        System.out.println("File: " + name);
    }
}

// Composite：文件夹类
class Folder extends FileSystemComponent {
    private List<FileSystemComponent> components = new ArrayList<>();

    public Folder(String name) {
        super(name);
    }

    @Override
    public void display() {
        System.out.println("Folder: " + name);
        for (FileSystemComponent component : components) {
            component.display(); // 递归显示子组件
        }
    }

    @Override
    public void add(FileSystemComponent component) {
        components.add(component);
    }

    @Override
    public void remove(FileSystemComponent component) {
        components.remove(component);
    }
}

// 客户端代码
public class CompositePatternDemo {
    public static void main(String[] args) {
        // 创建文件和文件夹
        FileSystemComponent file1 = new File("file1.txt");
        FileSystemComponent file2 = new File("file2.txt");
        FileSystemComponent folder1 = new Folder("Folder1");
        FileSystemComponent folder2 = new Folder("Folder2");

        // 构建树形结构
        folder1.add(file1);
        folder1.add(file2);
        folder1.add(folder2);
        folder2.add(new File("file3.txt"));

        // 显示文件系统结构
        folder1.display();
    }
}

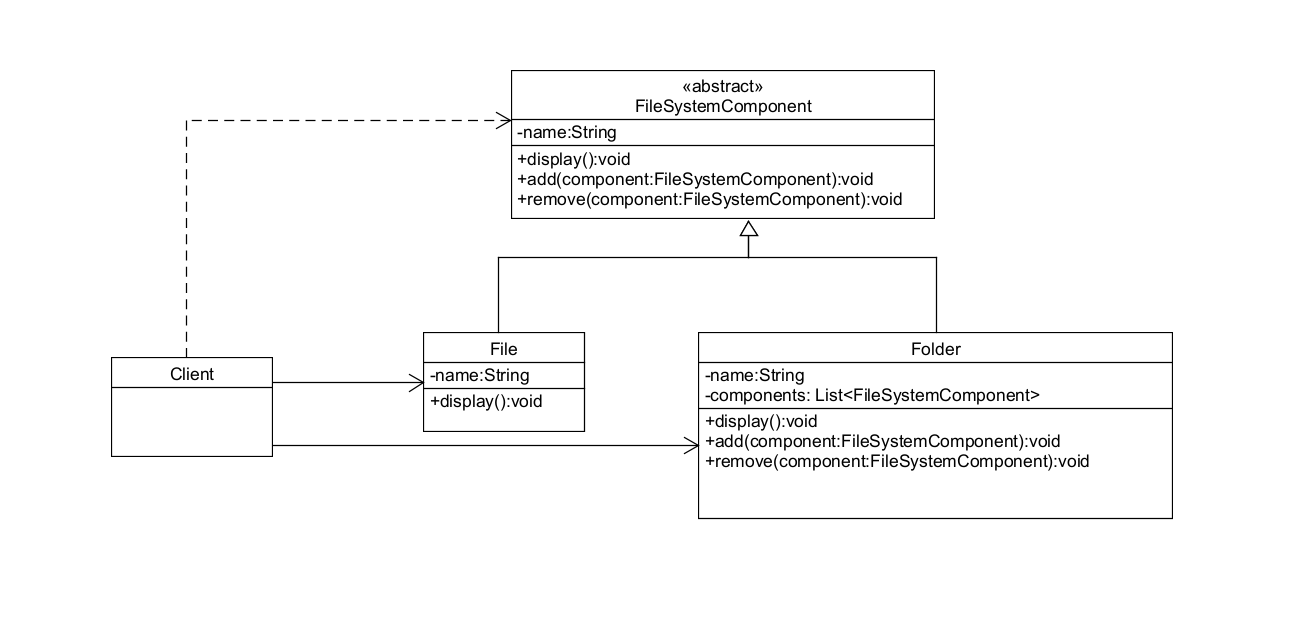

UML类图

适配器模式

什么是适配器模式？

适配器模式是一种结构型模式，解决由于接口不兼容，无法协同工作的问题。

适配器模式的核心是：

• 复用现有的类
• 实现接口的转换，是不能兼容的接口能够协同工作

适配器模式的两种实现方式：

类适配器模式：

• 使用继承来实现适配器
• 适配器类实现目标接口，继承被适配类，通过重写接口的方法实现适配

对象适配模式：

• 使用组合来实现适配器
• 适配器实现目标接口，持有一个配适配类对象，通过调用对象方法实现接口装换

优点

• 复用性：可以复用现有的类，而不需要修改它们的代码。

• 灵活性：对象适配器模式更灵活，可以适配多个被适配类。

• 解耦：将客户端与被适配类解耦，客户端只需要依赖目标接口。

缺点

• 复杂性：如果系统中存在大量适配器，可能会增加系统的复杂性。

• 性能问题：在某些情况下，适配器模式可能会引入额外的性能开销。

示例

假设我们有一个欧洲的电源插头（EuropeanPlug），它只能在欧洲标准的插座上使用。现在我们需要在美国的标准插座上使用这个插头，可以设计一个适配器（EuropeanToUSAdapter），将欧洲插头适配到美国插座。

目标接口（Target）

// 美国插座接口
interface USPlug {
    void plugInUS(); // 美国插座的接口方法
}

被适配类（Adaptee）

// 欧洲插头类
class EuropeanPlug {
    void plugInEurope() {
        System.out.println("Plugged in Europe (220V)");
    }
}

适配器类（Adapter）

类适配器模式

// 类适配器：通过继承实现
class EuropeanToUSAdapter extends EuropeanPlug implements USPlug {
    @Override
    public void plugInUS() {
        System.out.println("Adapter converts European plug to US plug");
        plugInEurope(); // 调用被适配类的方法
    }
}

对象适配器模式

// 对象适配器：通过组合实现
class EuropeanToUSAdapter implements USPlug {
    private EuropeanPlug europeanPlug; // 持有被适配类的实例

    public EuropeanToUSAdapter(EuropeanPlug europeanPlug) {
        this.europeanPlug = europeanPlug;
    }

    @Override
    public void plugInUS() {
        System.out.println("Adapter converts European plug to US plug");
        europeanPlug.plugInEurope(); // 调用被适配类的方法
    }
}

客户端代码

public class AdapterPatternDemo {
    public static void main(String[] args) {
        // 使用类适配器
        USPlug adapter1 = new EuropeanToUSAdapter();
        adapter1.plugInUS();

        // 使用对象适配器
        EuropeanPlug europeanPlug = new EuropeanPlug();
        USPlug adapter2 = new EuropeanToUSAdapter(europeanPlug);
        adapter2.plugInUS();
    }
}

UML类图

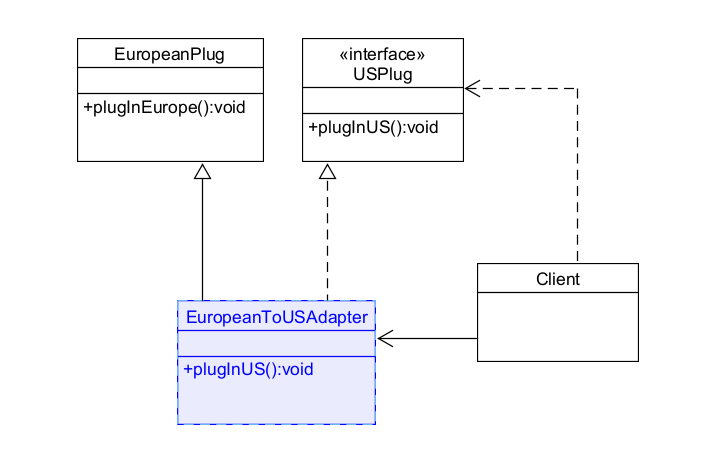

类适配器模式

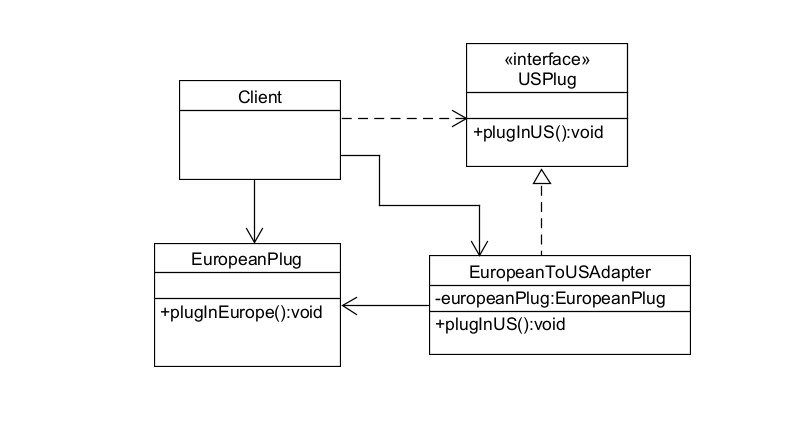

对象适配器

外观模式

什么是外观模式

外观模式是一种结构型设计模式，为复杂的子系统提供了简单的接口，客户端通过调用接口即可操作复杂的子系统。

外观模式的角色：

• 外观类：提供简单的接口，客户端通过这些接口，和负责的子系统做交互
• 子系统类：实现系统的具体功能，外观类会调用子系统类的方法

外观模式的特点：

• 提供调用子系统的接口，简化客户端代码，让客户端和子系统解除耦合

外观模式的优点：

• 简化客户端代码，直接调用外观类接口
• 解耦客户端和子系统
• 易扩展，易维护
• 符合开闭原则

代码示例

假设我们有一个复杂的多媒体系统，包含音频播放器、视频播放器和灯光控制器。我们可以为这个系统创建一个外观类 MultimediaFacade，客户端只需要与 MultimediaFacade 交互，而不需要直接操作各个子系统。

// 子系统类：音频播放器
class AudioPlayer {
    public void on() {
        System.out.println("Audio Player is on");
    }

    public void play(String audio) {
        System.out.println("Playing audio: " + audio);
    }

    public void off() {
        System.out.println("Audio Player is off");
    }
}

// 子系统类：视频播放器
class VideoPlayer {
    public void on() {
        System.out.println("Video Player is on");
    }

    public void play(String video) {
        System.out.println("Playing video: " + video);
    }

    public void off() {
        System.out.println("Video Player is off");
    }
}

// 子系统类：灯光控制器
class LightController {
    public void dim() {
        System.out.println("Lights are dimmed");
    }

    public void brighten() {
        System.out.println("Lights are brightened");
    }
}

// 外观类：多媒体系统
class MultimediaFacade {
    private AudioPlayer audioPlayer;
    private VideoPlayer videoPlayer;
    private LightController lightController;

    public MultimediaFacade() {
        this.audioPlayer = new AudioPlayer();
        this.videoPlayer = new VideoPlayer();
        this.lightController = new LightController();
    }

    public void startMovie(String audio, String video) {
        System.out.println("Starting the movie...");
        lightController.dim();
        audioPlayer.on();
        audioPlayer.play(audio);
        videoPlayer.on();
        videoPlayer.play(video);
    }

    public void endMovie() {
        System.out.println("Ending the movie...");
        audioPlayer.off();
        videoPlayer.off();
        lightController.brighten();
    }
}

// 客户端代码
public class FacadePatternDemo {
    public static void main(String[] args) {
        MultimediaFacade multimediaFacade = new MultimediaFacade();

        // 开始播放电影
        multimediaFacade.startMovie("Background Music", "Movie Title");

        // 结束播放电影
        multimediaFacade.endMovie();
    }
}

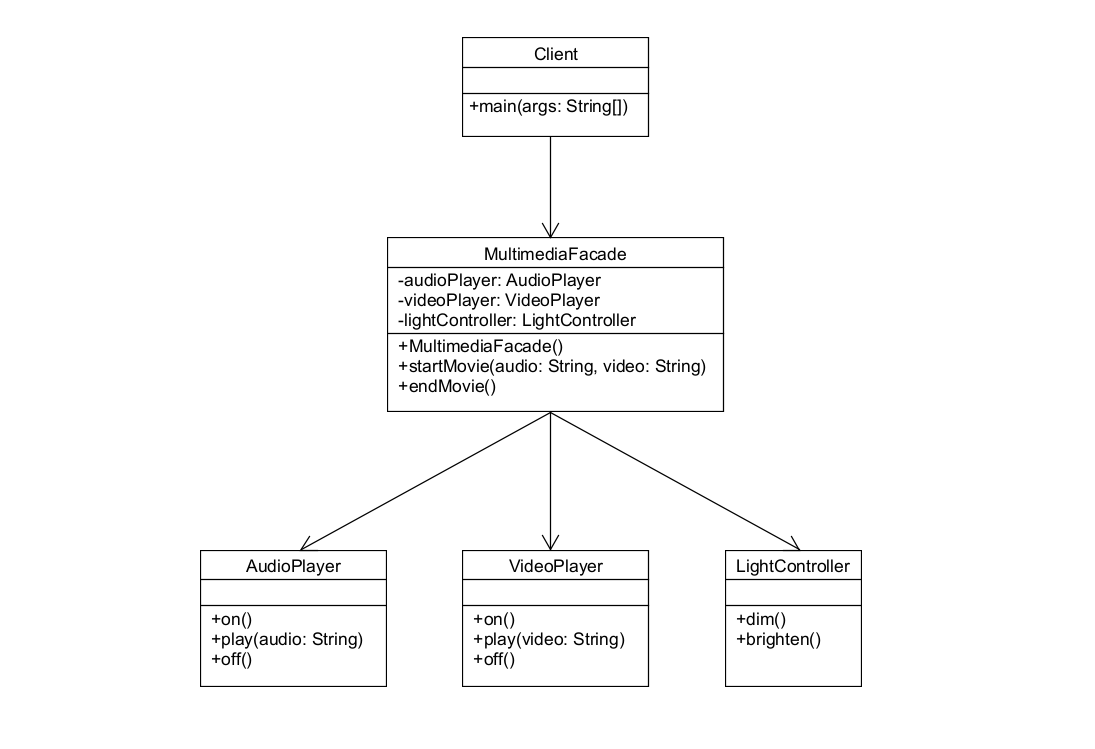

uml

桥接模式

什么是桥接模式

桥接模式是一种结构型设计模式，它的特点是将抽象和实现分类，让两者能够独立，并在抽象中引用(桥接)实现，调用实现的方法完成逻辑实现。

桥接模式的核心思想：

• 实现部分：定义底层的操作逻辑，也就是我要怎么实现
• 抽象部分：定义高层的控制逻辑，也就是我要实现什么
• 桥接：通过在抽象的部分应用实现的对象，建立连接而不会是继承，使得两者可以独立扩展

实现部分只需要对自己的任务进行实现，不需要知道抽象部分的存在；抽象部分定义控制逻辑，我要实现什么样的东西，需要依赖于实现部分，但是不需要知道他的具体实现，只需要去依赖一个具体实现不需要关心它怎么实现。

什么是桥接：

• 桥接就是将抽象和实现关联起来，也就是在抽象的部分应用实现，这个引用的操作就是桥接
• 通过引用而不是继承，使得实现和抽象之间可以相互独立，独立扩展

优点：

• 将抽象和实现进行分离，两者可以独立扩展
• 避免了类爆炸，分离抽象和实现，避免了每一种组合都创建一个类
• 易维护，可扩展
• 符合开闭原则

代码示例

// 实现部分的接口：颜色
interface Color {
    void applyColor();
}

// 具体实现类：红色
class RedColor implements Color {
    @Override
    public void applyColor() {
        System.out.println("Applying red color");
    }
}

// 具体实现类：绿色
class GreenColor implements Color {
    @Override
    public void applyColor() {
        System.out.println("Applying green color");
    }
}

// 抽象部分：形状
abstract class Shape {
    protected Color color; // 桥接：持有颜色的引用

    public Shape(Color color) {
        this.color = color;
    }

    abstract void draw(); // 抽象方法，子类实现
}

// 具体抽象类：圆形
class Circle extends Shape {
    public Circle(Color color) {
        super(color);
    }

    @Override
    void draw() {
        System.out.print("Drawing Circle. ");
        color.applyColor(); // 使用桥接的颜色
    }
}

// 具体抽象类：矩形
class Rectangle extends Shape {
    public Rectangle(Color color) {
        super(color);
    }

    @Override
    void draw() {
        System.out.print("Drawing Rectangle. ");
        color.applyColor(); // 使用桥接的颜色
    }
}

// 客户端代码
public class BridgePatternDemo {
    public static void main(String[] args) {
        // 创建颜色对象
        Color red = new RedColor();
        Color green = new GreenColor();

        // 创建形状对象，并桥接颜色
        Shape redCircle = new Circle(red);
        Shape greenRectangle = new Rectangle(green);

        // 绘制形状
        redCircle.draw();       // 输出：Drawing Circle. Applying red color
        greenRectangle.draw();  // 输出：Drawing Rectangle. Applying green color
    }
}

uml
