【NLP】Transformer网络结构（1）

在当前的自然语言处理领域，Transformer已经成为了当前NLP模型的标配，因此针对Transformer模型也需要重新从网络结构到实际应用回味一下。Transformer 是由 Vaswani 等人在 2017 年提出的革命性模型（论文 Attention Is All You Need），彻底改变了序列建模的范式。它完全依赖自注意力机制（Self-Attention）替代传统的 RNN/CNN，实现了并行化计算和长距离依赖建模。以下从网络结构角度详细解析其设计。

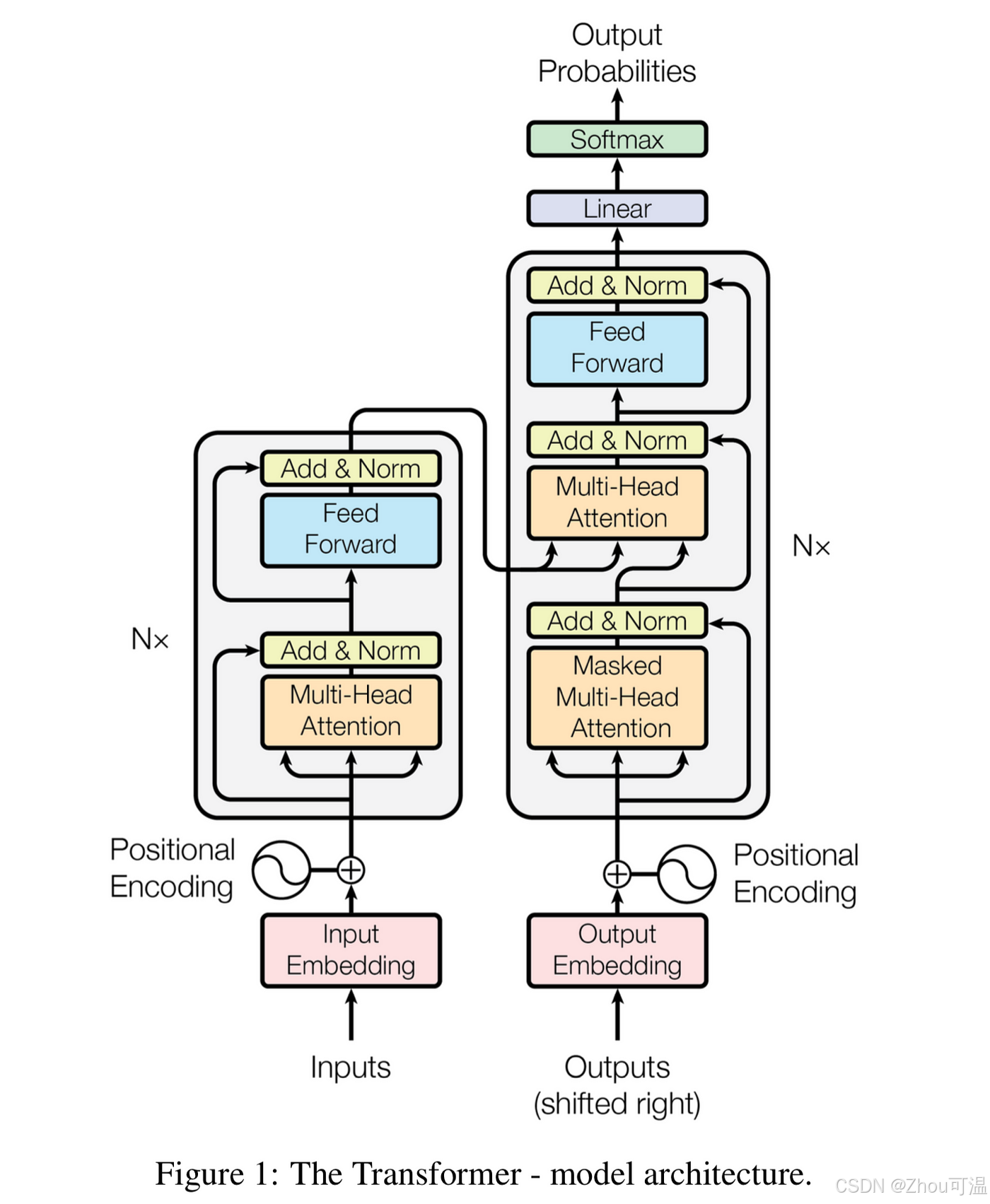

1. 整体架构

Transformer 由 编码器（Encoder） 和 解码器（Decoder） 堆叠组成，结构对称但功能不同。以机器翻译为例：

• 输入：源语言序列（编码器处理）
• 输出：目标语言序列（解码器生成）

核心组件

1. 嵌入层（Embedding Layer）
2. 位置编码（Positional Encoding）
3. 多头注意力（Multi-Head Attention）
4. 前馈网络（Feed-Forward Network）
5. 残差连接 & 层归一化（Add & Norm）

2. 编码器（Encoder）

单个编码器层包含两个核心子层，均采用 残差连接（Residual Connection） 和 层归一化（Layer Normalization）：

(1) 多头自注意力（Multi-Head Self-Attention）

• 目标：捕捉序列中词与词之间的全局依赖关系。
• 计算步骤：
  a. 输入变换：
  输入向量 $X\in {\mathbb{R}}^{n\times d_{\text{model}}}$($n$ 为序列长度，$d_{\text{model}}=512$）被线性投影到$h$个不同的子空间（头），每个头的维度为$d_k=d_v=d_{\text{model}}/h$（论文中 $h=8$）。
  b. 缩放点积注意力（Scaled Dot-Product Attention）：
  对每个头分别计算：
  $$\text{Attention}(Q,K,V)=\text{Softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$
  其中 $Q$（查询）、$K$（键）、$V$（值）由输入向量线性变换得到。
  c. 多头拼接：
  将$h$个头的输出拼接后再次线性变换：
  $$\text{MultiHead}(Q,K,V)=\text{Concat}({\text{head}}_1,\dots ,{\text{head}}_h)W^O$$
  其中 $W^O\in {\mathbb{R}}^{d_{\text{model}}\times d_{\text{model}}}$ 为可学习参数。

(2) 前馈神经网络（Feed-Forward Network, FFN）

• 结构：两层全连接网络，中间维度扩展为$d_{ff}=2048$：
  $$\text{FFN}(x)=\text{ReLU}(x{W}_1+b_1)W_2+b_2$$
  $W_1\in {\mathbb{R}}^{d_{\text{model}}\times d_{ff}},W_2\in {\mathbb{R}}^{d_{ff}\times d_{\text{model}}}$。

(3) 残差连接与层归一化

对每个子层输出：
$$\text{Output}=\text{LayerNorm}(x+\text{Sublayer}(x))$$
其中 $\text{Sublayer}$为多头自注意力或 FFN。

3. 解码器（Decoder）

解码器层在编码器基础上增加一个编码器-解码器注意力层，并引入掩码自注意力。

(1) 掩码多头自注意力（Masked Multi-Head Self-Attention）

• 目标：防止解码器在生成时“看到”未来信息（保证自回归性）。
• 实现：在计算注意力分数时，将未来位置的权重设为 $-\infty$（通过掩码矩阵实现）：
  $$\text{Mask}(Q,K,V)=\text{Softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}+M\right)V$$
  其中掩码矩阵$M$的上三角元素为 $-\infty$，其余为 0。

(2) 编码器-解码器注意力（Cross-Attention）

• 目标：融合编码器的输出信息（Key 和 Value 来自编码器，Query 来自解码器）。
• 计算方式：与多头自注意力相同，但 $K$ 和$V$来自编码器的输出。

(3) 前馈神经网络

结构与编码器的 FFN 完全相同。

4. 关键模块详解

(1) 位置编码（Positional Encoding）

• 作用：为无顺序的输入序列注入位置信息。
• 公式（正弦/余弦函数）：
  $$P{E}_{(pos,2i)}=\sin \left(\frac{pos}{10000^{2i/d_{\text{model}}}}\right)$$
  $$P{E}_{(pos,2i+1)}=\cos \left(\frac{pos}{10000^{2i/d_{\text{model}}}}\right)$$
  其中$pos$是位置，$i$是维度索引。
• 替代方案：可学习的位置嵌入（如 BERT）。

(2) 自注意力机制的优势

• 并行计算：无需像 RNN 一样逐步处理序列。
• 长距离依赖：任意两词直接交互，解决梯度消失问题。
• 可解释性：注意力权重可视化词与词的关系（如指代消解）。

(3) 残差连接与层归一化

在 Transformer 的编码器和解码器中，Add & Norm 是每个子层（如自注意力、前馈网络）后的核心模块，由 残差连接（Add） 和 层归一化（Norm） 组成。它通过梯度稳定和特征融合，显著提升了深层网络的训练效果。以下是其原理、作用和实现细节。

1. 残差连接（Add）

• 目标：解决深层网络中的梯度消失问题，保留原始输入信息。
• 操作：将子层（如自注意力或 FFN）的输入$x$与其输出$\text{Sublayer}(x)$直接相加：
  $$\text{Add}(x,\text{Sublayer}(x))=x+\text{Sublayer}(x)$$
• 核心思想：
  • 假设深层网络需要学习的映射为$F(x)$，残差连接将其转化为$F(x)=H(x)-x$，即$H(x)=F(x)+x$。
  • 网络只需学习残差$F(x)$，而非完整映射$H(x)$，简化了优化难度。
• 优势：
  • 梯度可直接通过加法回传，缓解梯度消失。
  • 允许构建极深网络（如百层以上的 Transformer 变体）。

2. 层归一化（Layer Normalization, Norm）

• 目标：对特征维度进行联合标准化，稳定训练过程。
• 操作：对每个样本的所有特征维度计算均值和方差，并进行缩放和平移：
  $$\mu =\frac{1}{d}\sum _{i=1}^d{x}_i,{\sigma }^2=\frac{1}{d}\sum _{i=1}^d(x_i-\mu {)}^2$$
  $$\text{Norm}(x)=\gamma \cdot \frac{x-\mu }{\sqrt{{\sigma }^2+ϵ}}+\beta$$
  其中$d$是特征维度，$\gamma$和$\beta$是可学习的缩放和偏移参数，$ϵ$是为数值稳定性添加的小常数（如$10^{-5}$）。
• 与批量归一化（BatchNorm）的区别：
  • BatchNorm：在批次维度计算统计量，依赖批次大小，不适合变长序列（如 NLP 任务）。
  • LayerNorm：在特征维度计算统计量，独立于批次大小，更适合序列数据。

3. Add & Norm 的组合流程

以编码器的自注意力子层为例，输入$x$的处理步骤如下：

1. 子层计算：通过多头自注意力得到输出$\text{SelfAttn}(x)$。
2. 残差连接：将输入$x$与子层输出相加：
   $$x_{\text{add}}=x+\text{SelfAttn}(x)$$
3. 层归一化：对相加后的结果进行归一化：
   $$x_{\text{norm}}=\text{LayerNorm}(x_{\text{add}})$$
4. 传递到下一层：归一化后的结果作为下一子层（如 FFN）的输入。

5. 模型输入输出流程

1. 输入嵌入：

   • 词嵌入：将词映射为$d_{\text{model}}$维向量。
   • 位置编码：与词嵌入相加，得到最终输入$X=\text{Embedding}+\text{Positional Encoding}$。

2. 编码器处理：

   • 输入$X$经过$N$层编码器，每层包含多头自注意力和 FFN。
   • 输出上下文相关的表示$H_{\text{enc}}\in {\mathbb{R}}^{n\times d_{\text{model}}}$。

3. 解码器生成：

   • 初始输入为起始符（如 <sos>），逐步生成目标序列。
   • 通过掩码自注意力、交叉注意力和 FFN 逐层处理。
   • 最终输出通过线性层和 Softmax 得到词的概率分布。

6. 核心公式总结

7. 优缺点分析

优点：

• 并行性：自注意力机制允许全序列并行计算，显著提升训练速度。
• 长距离建模：任意词对直接交互，解决 RNN 的长期依赖问题。
• 灵活性：适用于多种任务（如翻译、生成、分类）。

缺点：

• 计算复杂度：自注意力时间复杂度为 (O(n^2))，长序列处理成本高。
• 位置编码局限：静态位置编码可能无法适应复杂序列模式（动态位置编码可缓解）。
• 内存消耗：存储注意力矩阵需大量显存（如序列长度 4096 时，矩阵大小 16M×16M）。
