在ISP（Image Signal Processor，图像信号处理器）管线中，色彩管理是图像处理流程的核心环节，主要负责从传感器原始数据（RAW）到最终输出图像（如YUV、RGB或JPEG）的色彩转换、校正和优化。ISP中的色彩管理直接影响成像质量，包括颜色准确性、动态范围、白平衡、色调和饱和度等。以下是ISP管线中色彩管理的关键技术与方案：
ISP管线中的色彩管理流程
RAW数据预处理
- 去马赛克（Demosaicing）：将传感器 Bayer 格式的单通道原始数据插值为三通道（RGB）图像。
- 黑电平校正（Black Level Correction）：消除传感器暗电流噪声。
- 线性化（Linearization）：校正传感器响应的非线性特性。
白平衡（AWB, Auto White Balance）
- 目标：消除光源色温影响，确保白色物体在不同光照下呈现中性白。
- 算法：基于灰度世界假设、完美反射假设，或通过机器学习模型预测场景光源类型（如日光、白炽灯）。
- 实现：调整RGB三通道增益（Gain），使R/G/B比例符合目标色温。
颜色空间转换
- 从传感器RGB到标准RGB：将传感器特定的RGB色彩空间（可能与sRGB或Adobe RGB不同）转换到标准色彩空间。
- 矩阵转换：通过3x3颜色校正矩阵（CCM, Color Correction Matrix）调整色相、饱和度和亮度。
- 例如：修正传感器光谱响应偏差（如红色通道过强）。

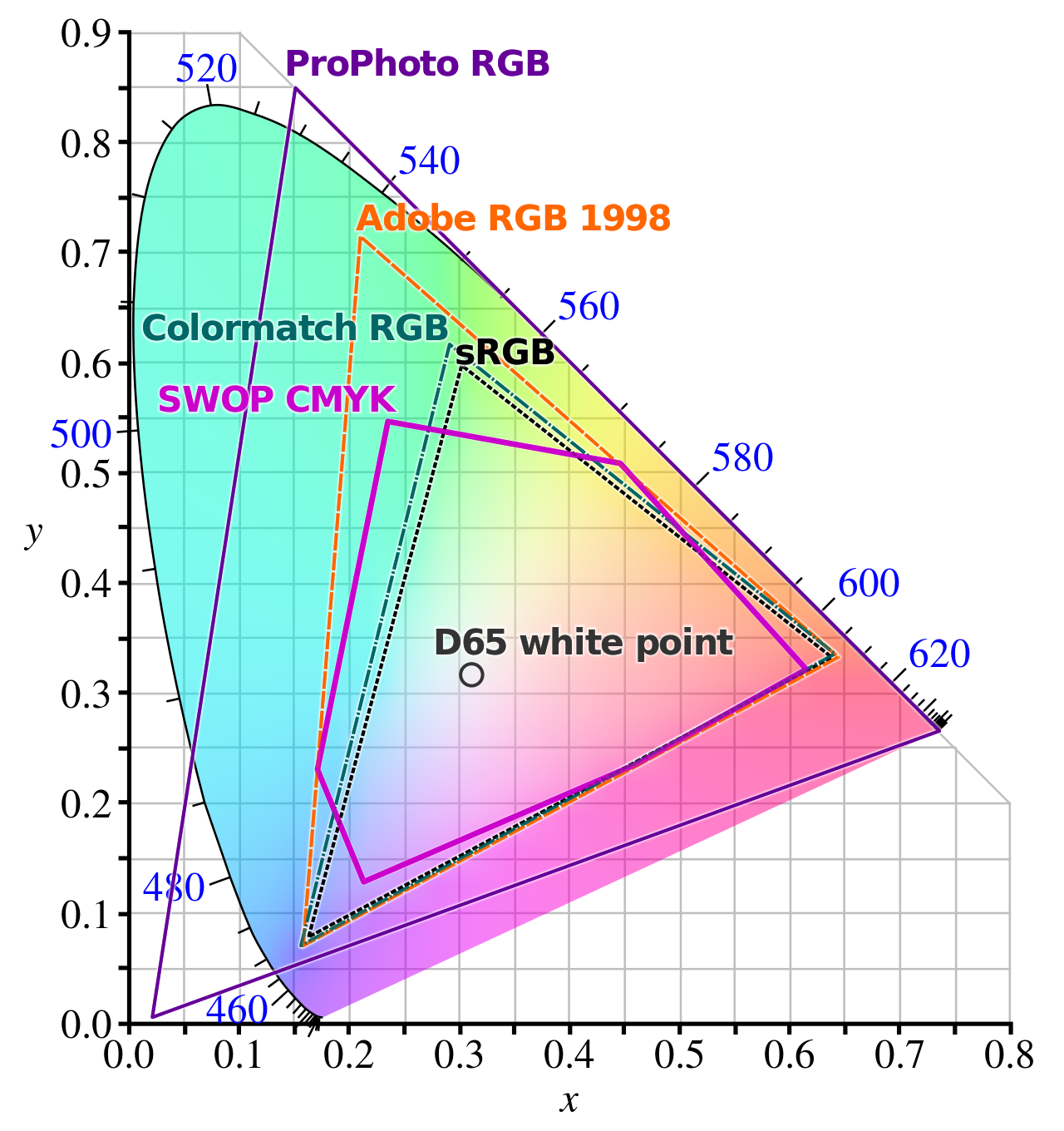

- 色域映射：将宽色域（如DCI-P3）映射到目标色域（如sRGB），避免颜色溢出。
伽马校正（Gamma Correction）
- 目的：补偿人眼对亮度的非线性感知，使图像更符合视觉特性。
- 典型曲线：sRGB Gamma（近似幂律函数，γ≈2.2）或自定义曲线。
色彩增强与风格化
- 3D LUT（三维查找表）：通过预定义的色彩映射表实现风格化调色（如胶片模拟、电影色调）。
- 饱和度调整：增强或抑制颜色鲜艳度。
- 色调映射（Tone Mapping）：在HDR场景中压缩动态范围，保留高光和阴影细节。
YUV域处理
- 颜色空间转换：从RGB转换到YUV（亮度-色度分离），便于后续压缩和显示。
- 色度降采样：如YUV420格式中，对色度通道（UV）进行下采样以节省带宽。
- 肤色保护：通过检测肤色区域，避免压缩或处理时颜色失真。
后处理与输出
- 锐化（Sharpening）：增强边缘细节，可能结合色彩信息避免伪影。
- 噪声抑制：在低光场景中减少彩色噪声（如通过色度噪声过滤）。
ISP色彩管理的关键技术方案
3A算法中的AWB（自动白平衡）
- 基于统计的方法：分析图像中白色或中性色区域的RGB值，动态调整增益。
- 基于深度学习的方法：利用神经网络预测场景光源类型（如CNN模型）。
颜色校正矩阵（CCM）
- 标定方法：通过标准色卡（如Macbeth ColorChecker）拍摄测试图，计算最佳CCM参数。
- 动态调整：根据场景内容（如人像、风景）切换不同的CCM配置。
HDR色彩管理
- 多帧融合：合并不同曝光的RAW数据，扩展动态范围。
- 局部色调映射：在HDR到SDR转换时保留高光和阴影细节，避免色彩断层。
宽色域与显示适配
- 广色域捕获：在RAW处理中保留更多颜色信息（如支持Adobe RGB或DCI-P3）。
- 显示适配：根据目标屏幕色域（如手机AMOLED的sRGB或DCI-P3）进行映射。
AI驱动的色彩优化
- 语义感知调色：识别场景类型（如蓝天、绿植、人脸），针对性调整颜色。
- 端到端神经网络：直接从RAW数据生成优化后的RGB图像（如Google HDR+）。
实际应用中的挑战与优化
跨设备一致性
- 不同传感器（如Sony、Samsung、OV）的光谱响应差异需针对性标定CCM。
- 屏幕显示色域（如手机AMOLED vs. LCD）需动态适配。
低光与噪声平衡
- 高ISO下彩色噪声可能破坏色彩准确性，需结合降噪算法（如BM3D、深度学习降噪）。
实时性要求
- 移动端ISP需在毫秒级完成复杂色彩处理，依赖硬件加速（如GPU或NPU）。
用户偏好与风格化
- 用户可能偏好“真实”或“鲜艳”模式，需提供可调节的色彩参数或LUT。
总结
ISP管线中的色彩管理是成像质量的核心，涉及从RAW数据到输出图像的全链路处理。关键技术包括白平衡校正、颜色空间转换、3D LUT调色、HDR映射等。随着计算摄影（如多帧融合、AI调色）的发展，色彩管理正从传统标定方法转向动态、智能化的解决方案，以满足不同场景和用户需求。
