一、状态机思想重写 LED流水灯

（1）新建工程

（2）添加流水灯实现代码

新建代码后跳转到VScode时会默认起一个名字最好另存为对应文件名否则在后面运行会报错。
新建保存完代码后将代码文件添加到工程中并将top.v设置为顶层模块

选中顶层文件右键选择Set as Top…
相关代码：
状态机核心实现：
led_fsm.v

module led_fsm (
    input clk,
    input rst_n,
    input en,
    input pause,
    output [5:0] led
);
    parameter S_LED0 = 6'b000001;
    parameter S_LED1 = 6'b000010;
    parameter S_LED2 = 6'b000100;
    parameter S_LED3 = 6'b001000;
    parameter S_LED4 = 6'b010000;
    parameter S_LED5 = 6'b100000;

    reg [5:0] current_state, next_state;

    // 状态寄存器（增加pause控制）
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            current_state <= S_LED0;
        end else if (en && !pause) begin  // 只有使能且未暂停时更新
            current_state <= next_state;
        end
    end

    // 下一状态逻辑保持不变
    always @(*) begin
        case (current_state)
            S_LED0: next_state = S_LED1;
            S_LED1: next_state = S_LED2;
            S_LED2: next_state = S_LED3;
            S_LED3: next_state = S_LED4;
            S_LED4: next_state = S_LED5;
            S_LED5: next_state = S_LED0;
            default: next_state = S_LED0;
        endcase
    end

    assign led = current_state;
endmodule

top .v（顶层模块：将按键输入（KEY0复位、KEY1暂停）转换为状态机控制信号；初始化状态机为运行状态（pause=0），确保上电后流水灯自动运行。）

module top (
    input clk,
    input rst_n,        // 确保rst_n为低有效复位
    input KEY0,
    input KEY1,
    output [5:0] led
);
    wire en_1Hz;
    wire key0_debounced, key1_debounced;
    reg pause;
    wire fsm_rst_n;
    reg key1_debounced_prev;

    // 修正按键极性（根据DE2-115按键电路）
    key_debounce u_key0_deb (
        .clk(clk),
        .rst_n(rst_n),
        .key_in(~KEY0),    // KEY0低电平有效
        .key_out(key0_debounced)
    );

    key_debounce u_key1_deb (
        .clk(clk),
        .rst_n(rst_n),
        .key_in(~KEY1),    // KEY1低电平有效
        .key_out(key1_debounced)
    );

    assign fsm_rst_n = ~key0_debounced;

    // 添加初始状态强制赋值
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            pause <= 1'b0;       // 明确初始化暂停状态
            key1_debounced_prev <= 1'b0;
        end else begin
            key1_debounced_prev <= key1_debounced;
            // 仅当KEY1从释放到按下时触发
            if (key1_debounced_prev && !key1_debounced) begin
                pause <= ~pause;
            end
        end
    end

    clk_divider #(
        .CLK_FREQ(50_000_000),
        .OUT_FREQ(1)
    ) u_clk_div (
        .clk(clk),
        .rst_n(rst_n),
        .en(en_1Hz)
    );

    led_fsm u_led_fsm (
        .clk(clk),
        .rst_n(fsm_rst_n),
        .en(en_1Hz),
        .pause(pause),
        .led(led)
    );
endmodule

key_debounce.v（实现按键消抖，提供稳定的输入信号，避免机械按键抖动干扰状态机逻辑。）

module key_debounce(
    input clk,
    input rst_n,
    input key_in,
    output reg key_out
);
    parameter DEBOUNCE_TIME = 1_000_000; // 20ms@50MHz
    reg [19:0] counter;
    reg key_reg;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            counter <= 0;
            key_reg <= 1;
            key_out <= 1'b0;  // 修正复位初始值为0（匹配按键未按下状态）
        end else begin
            key_reg <= key_in;
            if (key_reg != key_in) begin
                counter <= 0;
            end else if (counter < DEBOUNCE_TIME) begin
                counter <= counter + 1;
            end else begin
                key_out <= key_in;
            end
        end
    end
endmodule

clk_divider .v（生成1Hz的使能信号（en），控制状态机的更新节奏，确保LED每秒移动一次。）

module clk_divider #(
    parameter CLK_FREQ = 50_000_000,
    parameter OUT_FREQ = 1
) (
    input clk,
    input rst_n,
    output reg en
);
    localparam CNT_MAX = CLK_FREQ / OUT_FREQ - 1;
    reg [25:0] cnt;

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            cnt <= 0;
            en <= 0;
        end else begin
            if (cnt == CNT_MAX) begin
                cnt <= 0;
                en <= 1;
            end else begin
                cnt <= cnt + 1;
                en <= 0;
            end
        end
    end
endmodule

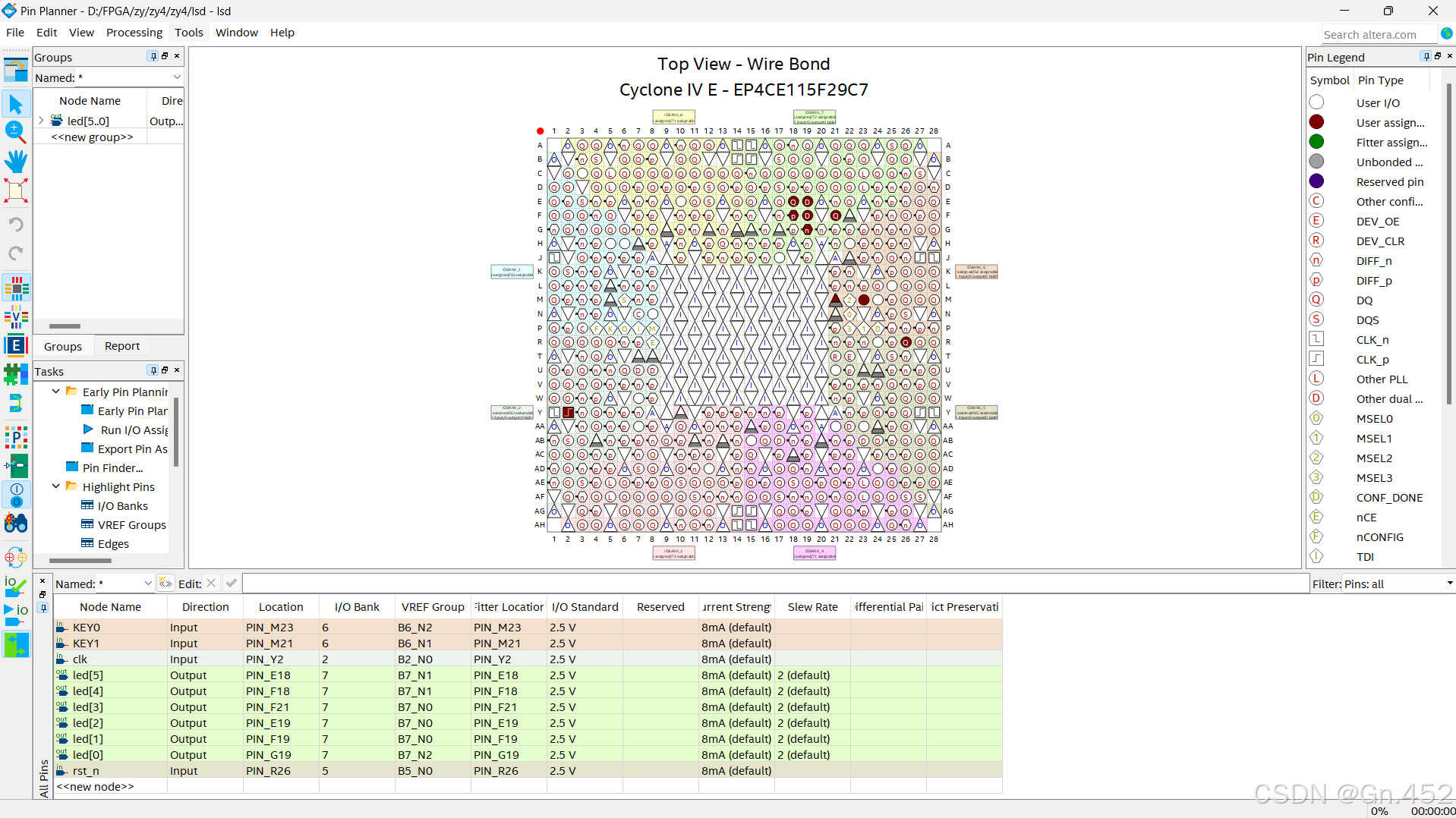

（3）配置引脚

（4）烧录

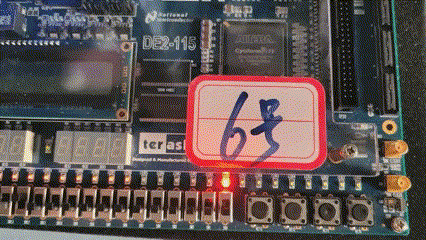

（5）实现效果

二、CPLD和FPGA芯片

（1）主要技术区别：

CPLD 的技术特性
CPLD（复杂可编程逻辑器件）基于乘积项（Product-Term）架构，由可编程的“与-或”逻辑阵列和固定数量的触发器构成，采用集中式布线资源，信号路径延迟固定且可预测。其逻辑密度较低（等效数百至数千逻辑门），适合中小规模组合逻辑设计。CPLD 集成非易失性存储器（如Flash或EEPROM），上电后无需配置即可立即运行，静态功耗极低（微瓦级），且开发工具简单，逻辑设计直接映射硬件，无需复杂时序优化。

FPGA 的技术特性
FPGA（现场可编程门阵列）基于查找表（LUT）架构，以多输入查找表为核心单元，结合分布式寄存器和可编程互连资源，支持高度灵活的分布式布线。其逻辑密度可达百万至十亿门级，集成专用硬件模块（如DSP Slice、高速收发器、Block RAM），可高效实现复杂时序逻辑和并行计算。FPGA 采用易失性SRAM存储配置，需外挂非易失性芯片加载程序，支持动态部分重配置（Partial Reconfiguration）。其延迟受布局布线影响较大，需通过时序约束工具优化，功耗较高（毫瓦至瓦级），开发流程复杂（综合、布局布线、时序收敛）。

（2） 适用场合：

CPLD 的典型应用与选型考量
CPLD 凭借其低功耗、固定时序及快速启动特性，广泛应用于逻辑复杂度较低的场景。例如，在简单控制逻辑（如状态机、接口协议转换）和胶合逻辑设计中，CPLD 可通过非易失性存储实现即用即启，替代传统分立芯片，显著降低系统成本和 PCB 复杂度。其确定性延迟特性使其成为工业控制、电机驱动等实时性要求严苛场景的理想选择；同时，极低的静态功耗和无需外部配置的特性，也契合便携设备、电源管理等对功耗敏感且需快速响应的需求。在选型时，若项目需求聚焦于中小规模逻辑、确定性时序或低成本嵌入式控制，CPLD 通常是更优解。

FPGA 的典型应用与选型考量
FPGA 则以其高逻辑密度和可重构灵活性，专注于处理复杂算法与高速数据流任务。例如，在数字信号处理（DSP）、AI 推理或 5G 通信基带等场景中，FPGA 可通过并行计算架构和分布式布线资源实现高效加速。其支持动态部分重配置的能力，使其在原型验证、ASIC 仿真等需功能动态调整的系统中极具优势。尽管 FPGA 的功耗和成本较高，但其在大规模并行计算（如密码学加速、实时大数据分析）及高速接口（PCIe、以太网）领域性能远超 CPLD。因此，若项目涉及复杂算法、高吞吐量数据处理或需要开发灵活性，FPGA 是必然选择，尤其在高性能需求优先于功耗控制的场景中表现突出。

三、 hdlbits-组合逻辑练习

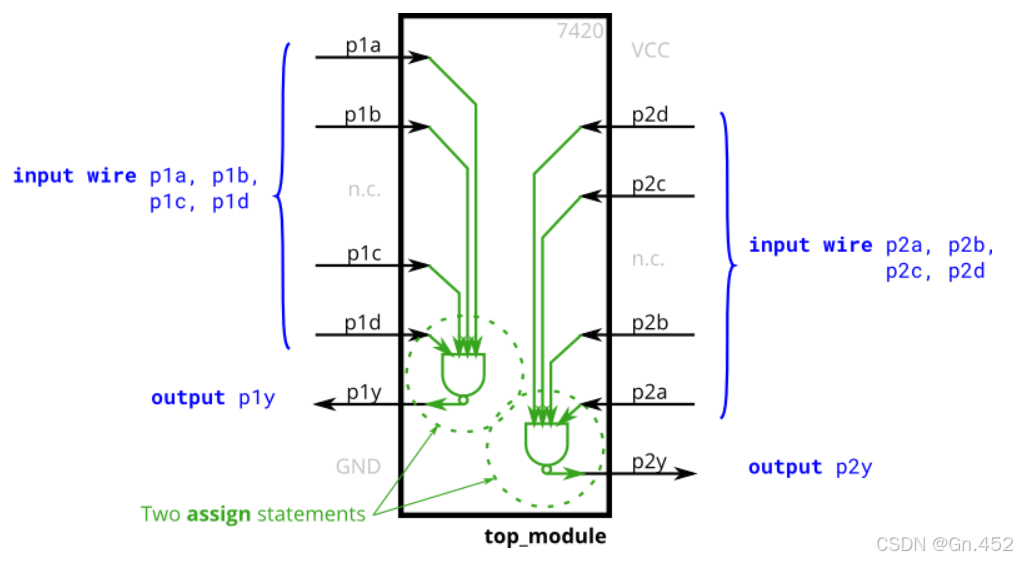

（1）7420chip

对两组四输入端口进行与操作（AND），然后对结果取反（NOT），最后输出。

module top_module (
    input p1a, p1b, p1c, p1d,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );
    assign p1y = ~(p1a & p1b & p1c & p1d);
    assign p2y = ~(p2a & p2b & p2c & p2d);
endmodule

（2）电路B

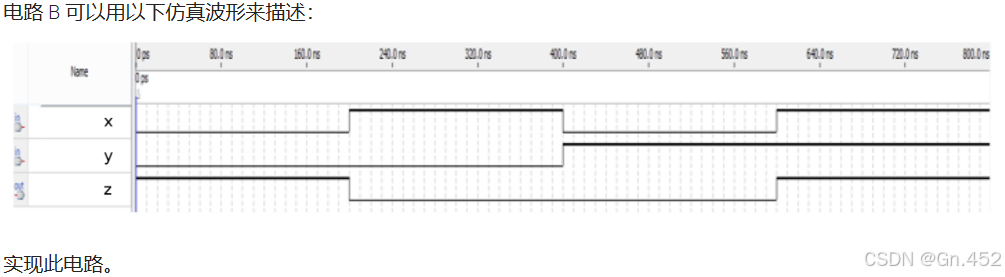

分析波形图：
当 x 和 y 不同时（即一个为高电平，另一个为低电平），异或运算的结果为1，z 为0。
当 x 和 y 相同时（即都为高电平或都为低电平），异或运算的结果为0，z 为1。
总结：z的结果与x、y异或运算结果相反，所以可以异或运算之后取反得到z。

module top_module (
    input x,
    input y,
    output z
);
    assign z = ~(x ^ y);
endmodule

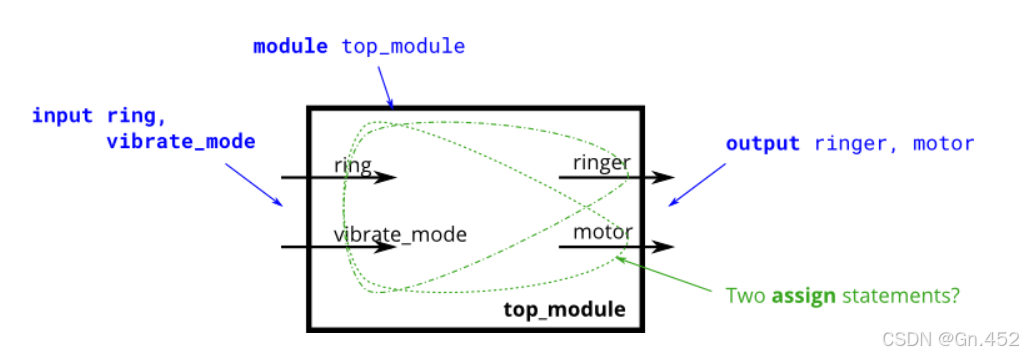

（3）ring or vibrate

对于振动电机（motor）：
只有在“有来电”且“处于振动模式”时，才应开启。
逻辑表达式为：motor = ring AND vibratemode。
对于振铃器（ringer）：
只有在“有来电”且“不处于振动模式”时，才应开启。
逻辑表达式为：ringer = ring AND NOT vibratemode。

module topmodule (
 input ring,
 input vibratemode,
 output ringer, // 控制振铃器
 output motor  // 控制振动电机
);
 assign motor = ring & vibratemode;   // 当有来电且处于振动模式时，开启振动电机
 assign ringer = ring & (!vibratemode); // 当有来电且不处于振动模式时，开启振铃器
endmodule

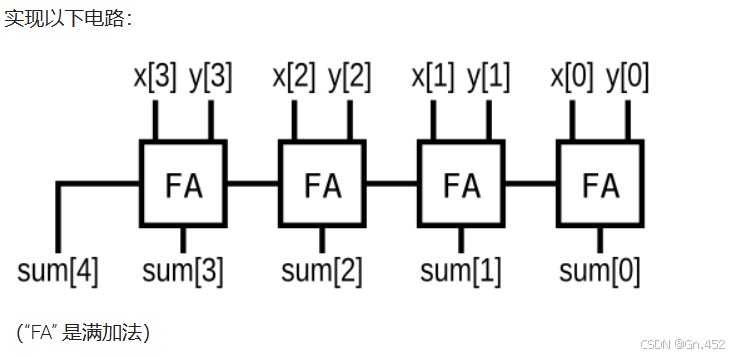

（4）4-bit加法器

module top_module (
    input [3:0] x,
    input [3:0] y,
    output [4:0] sum
    );
    assign sum = x + y;
endmodule

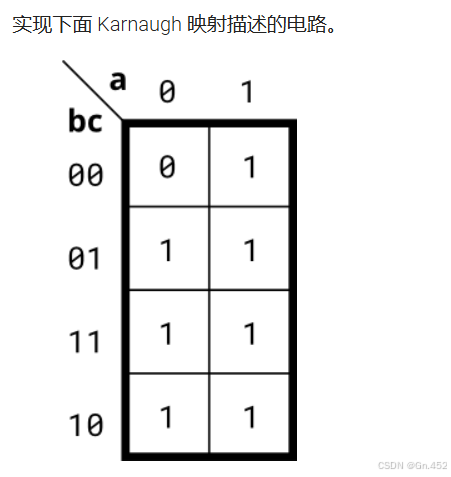

（5）Kmap1

module top_module(
 input a,
 input b,
 input c,
 output out  );
assign out = a | b | c;
endmodule

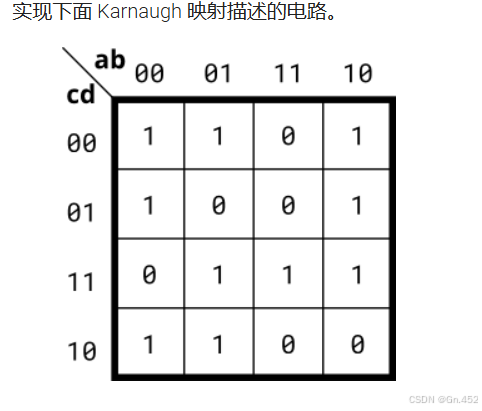

（6）Kmap2

 module top_module(
   input a,
   input b,
   input c,
   input d,
   output out  );
   assign out = (~a & ~d) | (~b & ~c) | (a & c & d) | (~a & c & b);

endmodule

四、总结

本次实验通过Verilog硬件描述语言用状态机思想实现了LED流水灯的设计与控制。在使用Quartus实现流水灯的过程中加强了对软件使用熟练度。此外，还练习了组合逻辑设计，包括7420芯片模拟、异或运算、振动模式控制及4-bit加法器设计等，巩固了数字电路设计的基础知识，提升了实际操作能力。
