1 概述

为避免地域级别的故障，需要将单机房架构变成双地域架构（两个机房物理距离越远，网络延时越大，网延时是业务研发首先关注的）。单边写的多机房架构，是落地性比较大的一个方案，相对于单元化架构。并且，通过域名作为中间层来屏蔽故障切换时的数据库IP变化，业务研发就不需要修改应用配置了，只需要平台组工程师在DNS服务器上进行DNS记录的变更即可，省去故障切换时应用配置的变更。

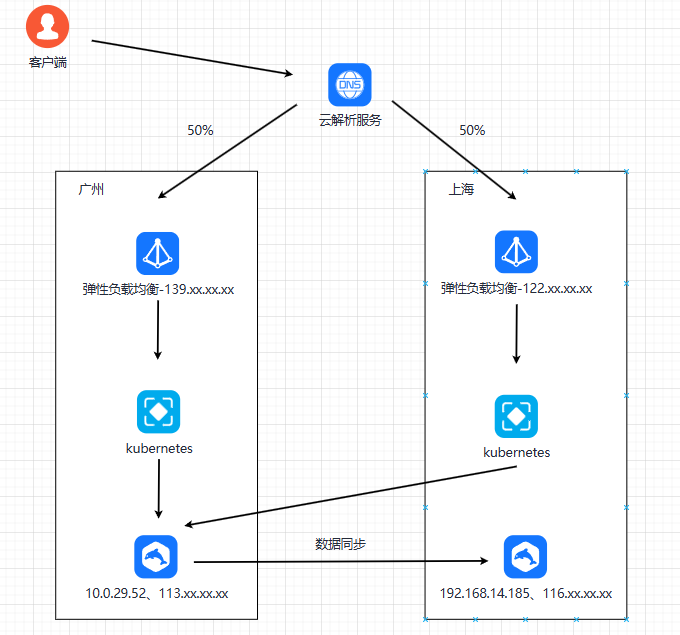

2 架构

在这里插入图片描述

3 环境

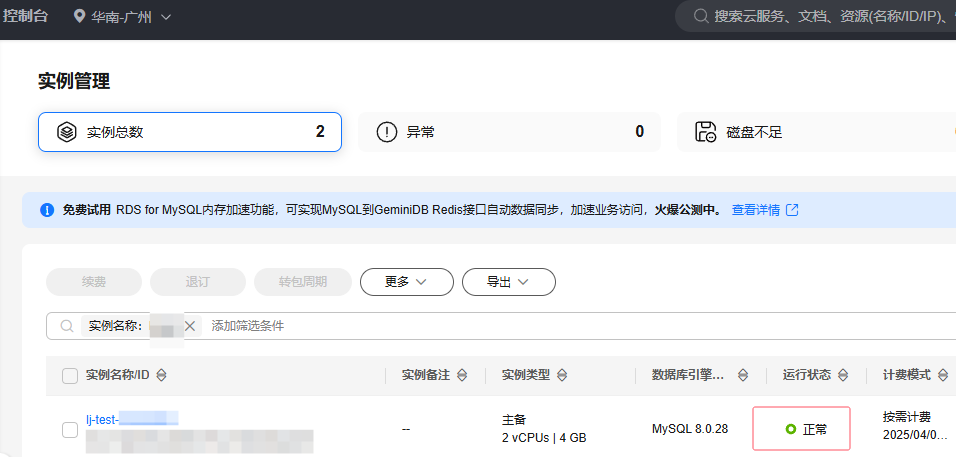

3.1 广州地域：

ELB的公网地址是：139.xx.xx.xxx
数据库内网地址是：10.0.29.52
数据库公网地址是：113.xx.xx.xx

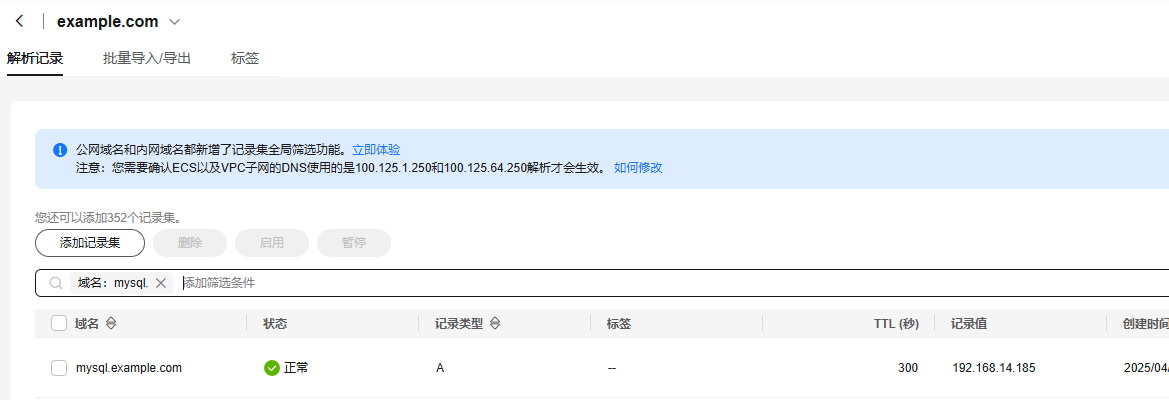

数据库域名是：mysql.example.com
数据库的database是：demo
数据库的用户是：demo
在这里插入图片描述

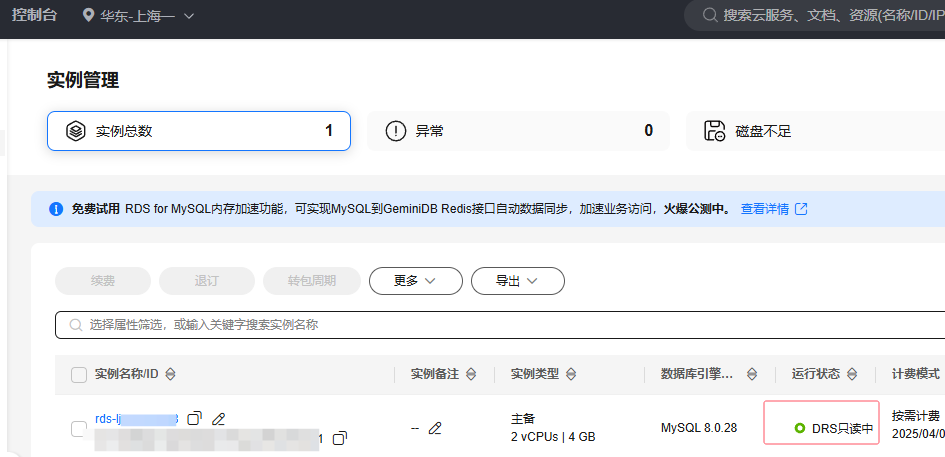

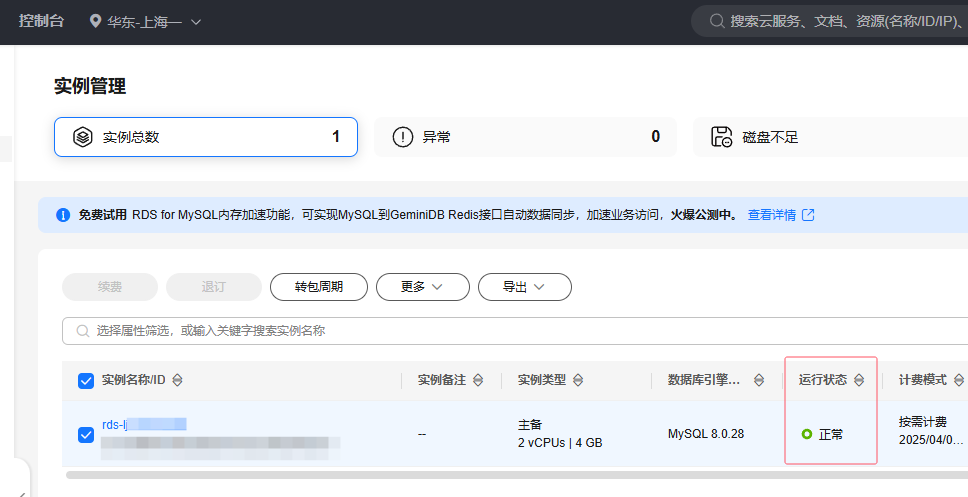

3.2 上海地域：

ELB的公网地址是：122.xx.xx.xxx
数据库内网地址是：192.168.14.185
数据库公网地址是：116.xx.xx.xx
数据库域名是：mysql.example.com
数据库的database是：demo
数据库的用户是：demo
在这里插入图片描述

3.3 数据库同步

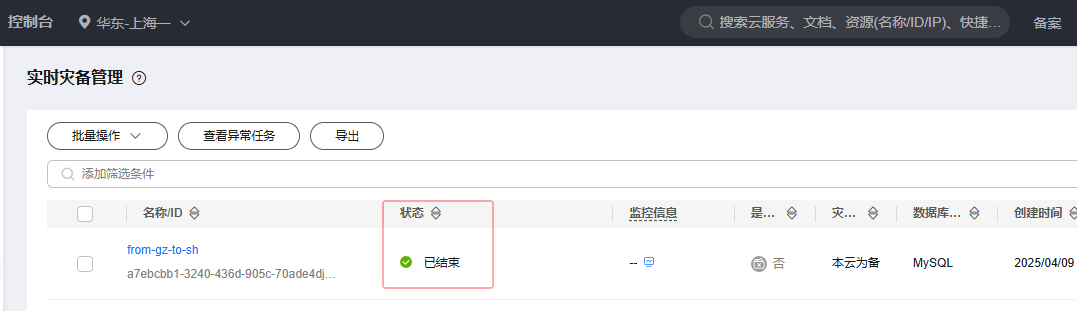

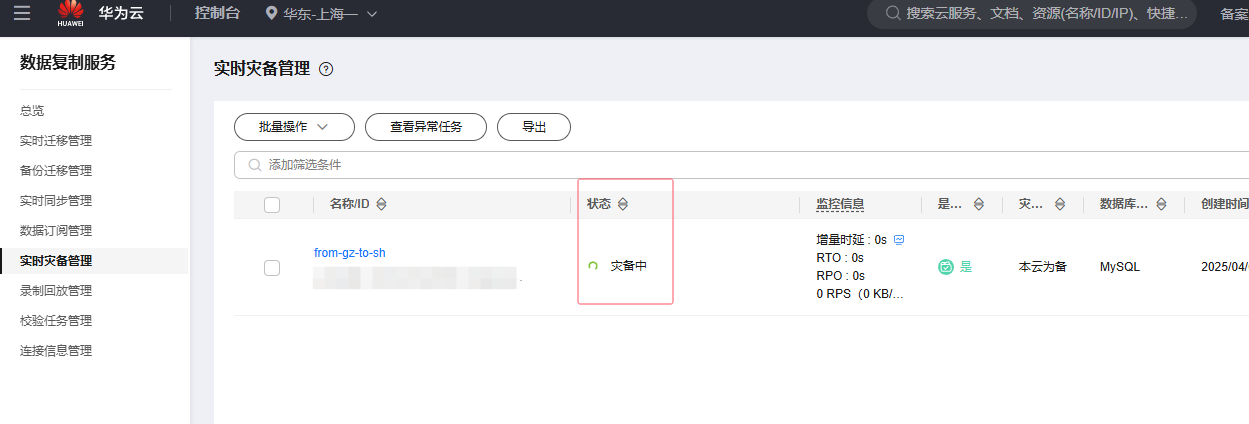

使用华为云DRS服务的实时灾备任务作为数据同步工具：
在这里插入图片描述

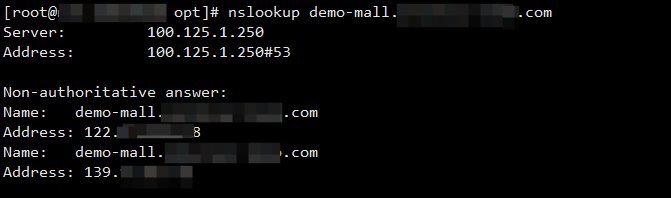

3.4 应用公网域名：

demo-mall.xxxxx.com

3.5 应用部署

环境变量DATA_CENTER，表示该用于属于哪个地域。
环境变量MYSQL_HOST，表示数据库的地址。
环境变量MYSQL_USER，表示数据库的账号。
环境变量MYSQL_PASSWORD：表示数据库的密码。
应用会自动初始化数据库记录。

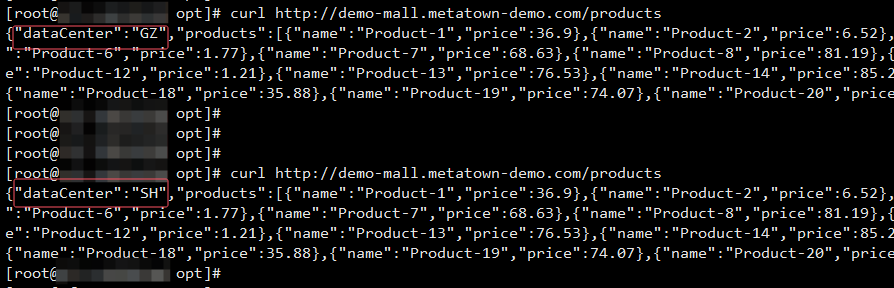

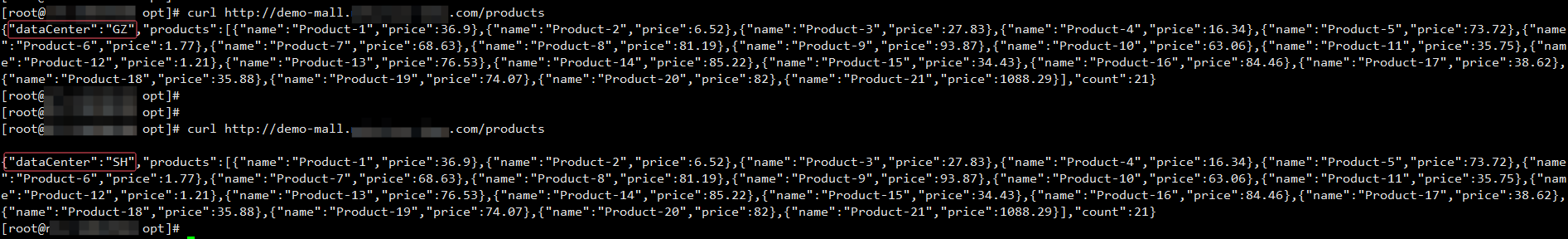

应用对外暴露的接口：

curl http://127.0.0.1:8080/products

curl -XPOST http://127.0.0.1:8080/products -d '{"name": "Product-21", "price": 1088.29}'

广州应用的kubernetes yaml，环境变量DATA_CENTER设置为GZ，内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: gorm-demo
  name: gorm-demo
spec:
  selector:
    matchLabels:
      app: gorm-demo
  template:
    metadata:
      labels:
        app: gorm-demo
    spec:
      containers:
      - image: swr.cn-south-1.myhuaweicloud.com/migrator/gorm-demo:latest
        name: gorm-demo
        imagePullPolicy: Always
        ports:
        - containerPort: 8080
          protocol: TCP
        env:
        - name: DATA_CENTER
          value: "GZ"
        - name: MYSQL_HOST
          value: mysql.example.com
        - name: MYSQL_PASSWORD
          value: *****************your_password*****************
        - name: MYSQL_USER
          value: demo
        resources:
          limits:
            cpu: 500m
            memory: 500Mi
          requests:
            cpu: 100m
            memory: 128Mi
        livenessProbe:
          failureThreshold: 30
          httpGet:
            path: /products
            port: 8080
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 3
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /products
            port: 8080
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 3
---
apiVersion: v1
kind: Service
metadata:
  name: gorm-demo
spec:
  ports:
  - name: gorm-demo
    port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: gorm-demo
  type: ClusterIP

上海应用的kubernetes yaml，环境变量DATA_CENTER设置为SH，内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: gorm-demo
  name: gorm-demo
spec:
  selector:
    matchLabels:
      app: gorm-demo
  template:
    metadata:
      labels:
        app: gorm-demo
    spec:
      containers:
      - image: swr.cn-south-1.myhuaweicloud.com/migrator/gorm-demo:latest
        name: gorm-demo
        imagePullPolicy: Always
        ports:
        - containerPort: 8080
          protocol: TCP
        env:
        - name: DATA_CENTER
          value: "SH"
        - name: MYSQL_HOST
          value: mysql.example.com
        - name: MYSQL_PASSWORD
          value: *****************your_password*****************
        - name: MYSQL_USER
          value: demo
        resources:
          limits:
            cpu: 500m
            memory: 500Mi
          requests:
            cpu: 100m
            memory: 128Mi
        livenessProbe:
          failureThreshold: 30
          httpGet:
            path: /products
            port: 8080
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 3
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /products
            port: 8080
            scheme: HTTP
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 3
---
apiVersion: v1
kind: Service
metadata:
  name: gorm-demo
spec:
  ports:
  - name: gorm-demo
    port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: gorm-demo
  type: ClusterIP
