《MATLAB实战训练营：从入门到工业级应用》趣味入门篇-🌹用MATLAB画一朵会动的3D玫瑰：从零开始的浪漫编程之旅
你是否想过用代码创造一朵永不凋谢的玫瑰？今天，我将带你走进MATLAB的奇妙世界，用数学公式和编程技巧，打造一朵专属于你的3D动态玫瑰。这不仅是技术教程，更是一场浪漫的数学艺术创作！
🌟 前言：当代码遇上玫瑰
“程序员不懂浪漫？” 让我们用MATLAB打破这一刻板印象！玫瑰不仅是爱情的象征，它的优美曲线也蕴含着丰富的数学规律。通过这篇教程，你将学会：
- 用极坐标方程描述玫瑰花瓣的优雅曲线
- 将2D图形拓展到3D空间，赋予玫瑰立体生命
- 添加光影效果，让玫瑰更加真实动人
- 创建平滑动画，让你的玫瑰"活"起来
- 导出作品，送给特别的人或分享到社交网络
准备好了吗？让我们一起开始这段代码与艺术交融的奇妙旅程！
🧮 第一章：玫瑰背后的数学之美
1.1 玫瑰曲线的历史渊源
玫瑰曲线(Rose Curve)最早由意大利数学家Guido Grandi在1723年研究，因其形状酷似玫瑰花瓣而得名。这种曲线在极坐标下展现出惊人的对称美，是数学与自然完美结合的典范。
1.2 极坐标下的玫瑰方程
基础玫瑰曲线方程为：
r = a × cos(k × θ)
其中：
r：极径（点到原点的距离）θ：极角（点与极轴的夹角）a：控制花瓣大小k：控制花瓣数量和形状
趣味实验：尝试不同的k值，观察花瓣变化规律：
- 当k为整数时：花瓣数量为k（k为奇数）或2k（k为偶数）
- 当k为分数时：会产生更复杂的花瓣图案
1.3 3D玫瑰的魔法公式
要将玫瑰带入三维世界，我们需要更丰富的参数方程：
x = r × sin(θ) × cos(φ)
y = r × sin(θ) × sin(φ)
z = r × cos(θ)
其中φ是第二个角度参数，让我们能在z轴上创造变化。
💻 第二章：从零开始绘制2D玫瑰
2.1 基础绘图代码
让我们先用最简单的代码绘制一朵2D玫瑰：
% 清空工作区，准备画布
clf; clear; close all;
% 设置参数
a = 2; % 花瓣大小
k = 5; % 花瓣数量
theta = linspace(0, 2*pi, 1000); % 创建1000个角度点
% 计算极坐标
r = a * cos(k * theta);
% 转换为笛卡尔坐标
x = r .* cos(theta);
y = r .* sin(theta);
% 绘制玫瑰
figure('Color', 'black') % 黑色背景更显艺术感
plot(x, y, 'Color', [0.9 0.2 0.3], 'LineWidth', 3)
title('\fontsize{16}\color{white}MATLAB绘制的2D玫瑰', 'Interpreter', 'tex')
axis equal off % 保持比例并隐藏坐标轴
set(gca, 'Color', 'black') % 设置坐标区背景为黑色
运行效果：你会看到一朵鲜艳的红色五瓣玫瑰绽放在黑色背景上，就像夜空中绽放的烟火。
2.2 个性化你的玫瑰
尝试修改这些参数，创造属于你的独特玫瑰：
% 尝试不同的颜色
colors = {'#FF1493', '#FFD700', '#00FF7F', '#9370DB', '#00BFFF'};
figure('Position', [100 100 800 600], 'Color', 'black')
for i = 1:5
subplot(2,3,i)
k = i+2; % 不同花瓣数量
r = a * cos(k * theta);
x = r .* cos(theta);
y = r .* sin(theta);
plot(x, y, 'Color', colors{i}, 'LineWidth', 2)
title(sprintf('%d瓣玫瑰', k), 'Color', 'white')
axis equal off
set(gca, 'Color', 'black')
end
这段代码会生成一个包含5种不同颜色和花瓣数量的玫瑰画廊。
🌌 第三章：进入3D世界 - 让玫瑰立体起来
3.1 基础3D玫瑰
现在，让我们把玫瑰带入三维空间：
% 3D玫瑰参数
a = 1; % 大小
k = 5; % 花瓣数
n = 2; % 形状控制
m = 3; % 形状控制
% 创建角度网格
[theta, phi] = meshgrid(linspace(0, 2*pi, 100), linspace(0, pi, 50));
% 计算极径
r = a * sin(n * theta) .* cos(m * phi);
% 转换为3D坐标
x = r .* sin(theta) .* cos(phi);
y = r .* sin(theta) .* sin(phi);
z = r .* cos(theta);
% 绘制3D玫瑰
figure('Position', [100 100 800 600], 'Color', [0.1 0.1 0.3])
rose = surf(x, y, z, 'EdgeColor', 'none');
title('\fontsize{16}\color{white}3D玫瑰', 'Interpreter', 'tex')
colormap('hot') % 使用热力图颜色
axis equal off
view(30, 30) % 设置视角
% 添加专业光照
light('Position', [1 1 1], 'Style', 'infinite', 'Color', [1 1 0.8])
light('Position', [-1 -1 -1], 'Style', 'infinite', 'Color', [0.3 0.3 1])
lighting gouraud % 使用Gouraud着色，更平滑
material shiny % 使表面有光泽

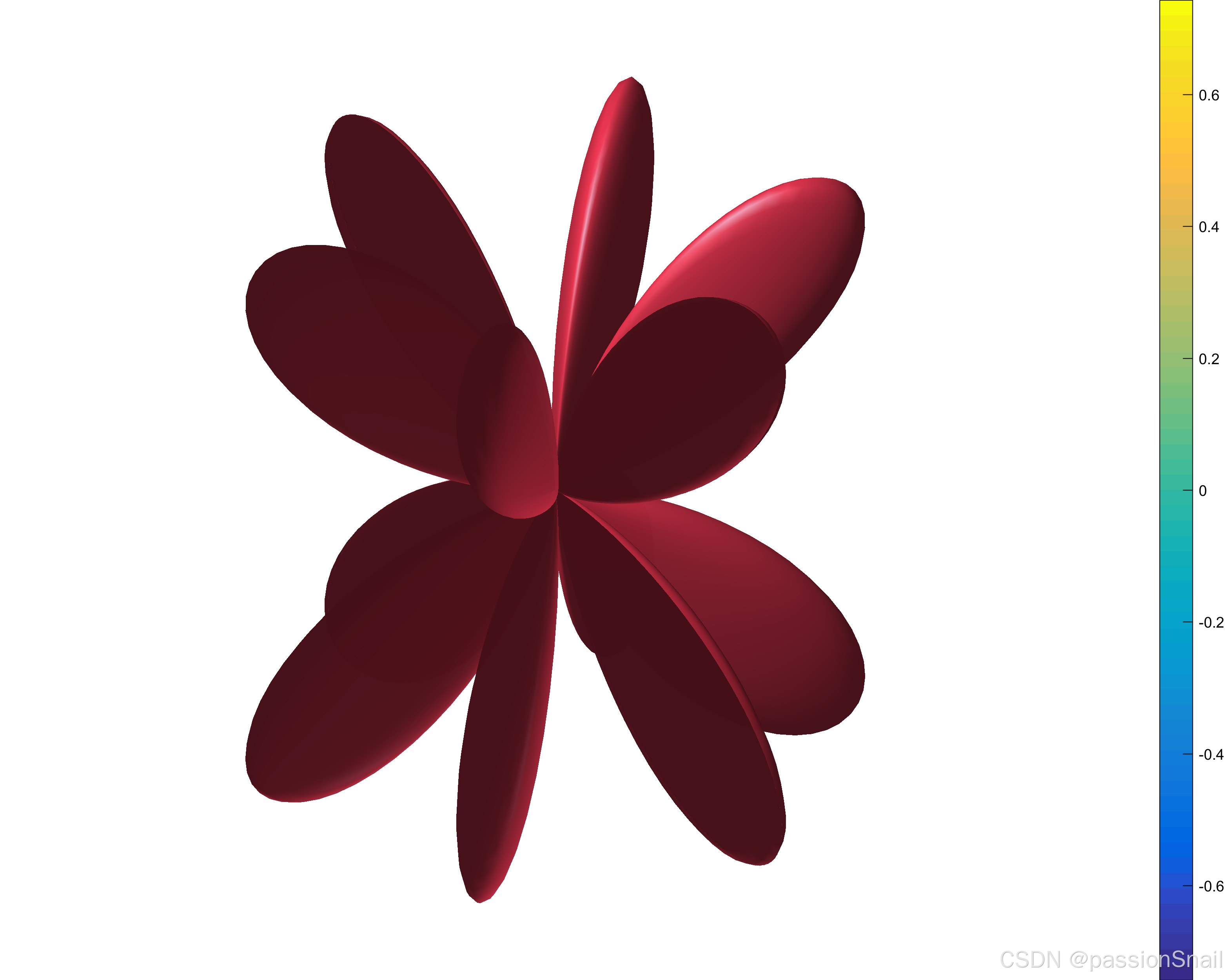

效果说明：你会看到一朵立体的玫瑰，表面有漂亮的光影渐变，就像被阳光照射的真实花朵。
3.2 高级美化技巧
让我们进一步提升视觉效果：
% 创建更精细的玫瑰
[theta, phi] = meshgrid(linspace(0, 2*pi, 200), linspace(0, pi, 100));
% 更复杂的形状公式
r = a * (sin(n*theta).^2) .* (cos(m*phi).^3);
% 重新计算坐标
x = r .* sin(theta) .* cos(phi);
y = r .* sin(theta) .* sin(phi);
z = r .* cos(theta);
% 创建专业级可视化
figure('Position', [100 100 1000 800], 'Color', [0.05 0.05 0.1])
ax = axes('Color', 'none', 'Position', [0 0 1 1]); % 全屏坐标区
% 绘制带透明度的玫瑰
rose = surf(x, y, z, 'FaceColor', [0.9 0.2 0.3], ...
'EdgeColor', 'none', ...
'FaceAlpha', 0.9, ...
'DiffuseStrength', 0.8, ...
'SpecularStrength', 0.5, ...
'BackFaceLighting', 'lit');
% 设置视角和光照
view(45, 30)
axis equal vis3d off
camlight('left') % 添加相机相关光照
lighting phong % 更高质量的光照
% 添加颜色条
c = colorbar('eastoutside', 'Color', 'white');
c.Label.String = '深度';
c.Label.FontSize = 12;
% 添加艺术字标题
annotation('textbox', [0.3 0.9 0.4 0.1], ...
'String', 'MATLAB 3D艺术玫瑰', ...
'Color', 'white', ...
'FontSize', 24, ...
'FontWeight', 'bold', ...
'EdgeColor', 'none', ...
'HorizontalAlignment', 'center');

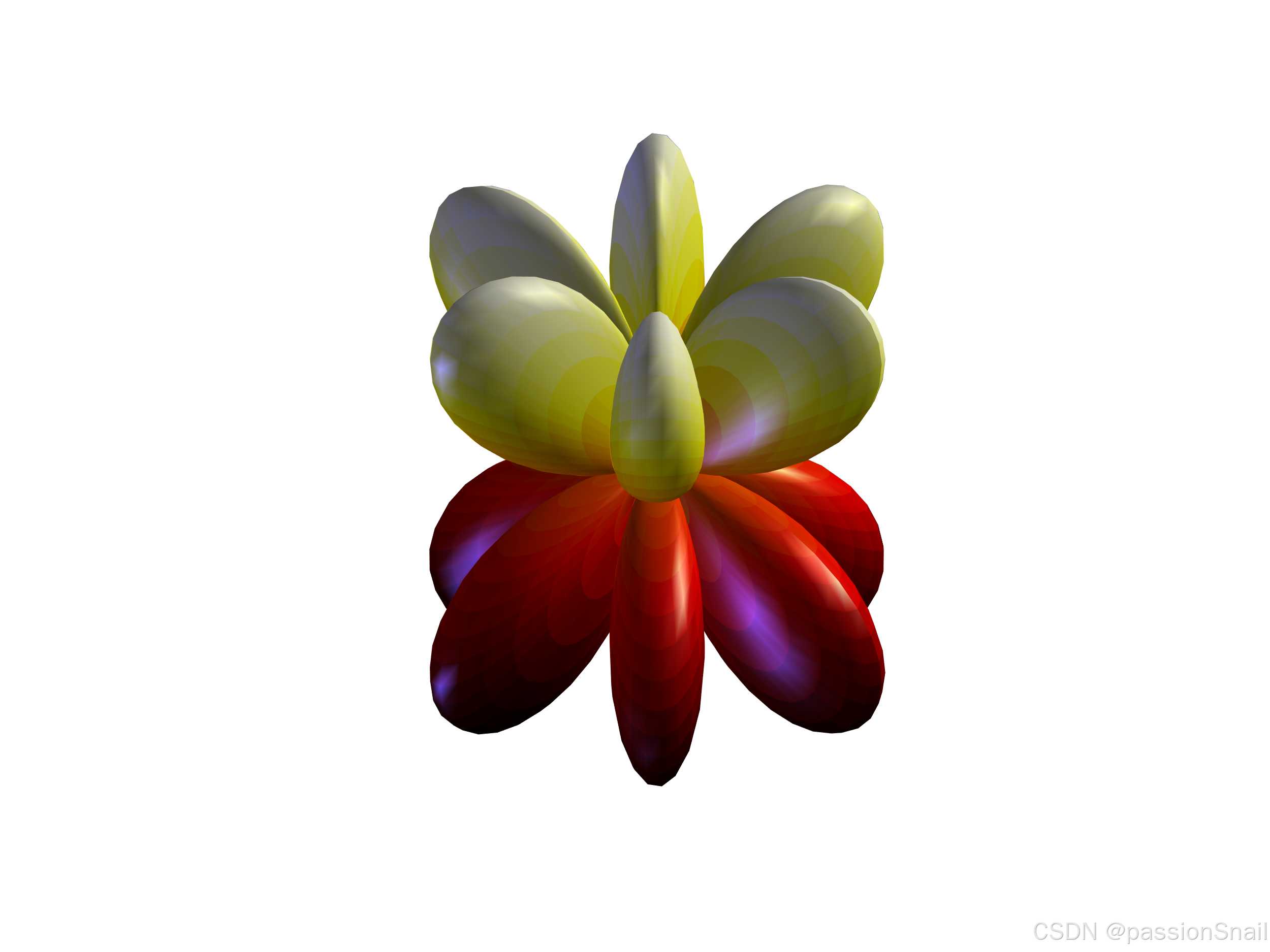

效果提升：这朵玫瑰现在拥有更精细的表面细节、更自然的光照效果和专业的排版布局，完全可以作为数字艺术品展示。
🎬 第四章：让玫瑰动起来 - MATLAB动画魔法
4.1 基础旋转动画
让我们先创建一个简单的旋转动画：
% 准备动画参数
n_frames = 120; % 总帧数
azimuth_step = 360 / n_frames; % 每帧旋转角度
% 创建图形窗口
fig = figure('Position', [100 100 800 800], 'Color', [0.1 0.1 0.3]);
ax = axes('Position', [0 0 1 1], 'Color', 'none');
axis equal off
view(30, 30)
% 预分配电影帧
movie_frames(n_frames) = struct('cdata', [], 'colormap', []);
% 生成动画
for i = 1:n_frames
% 更新视角
view(30 + (i-1)*azimuth_step, 30 + 10*sin(2*pi*(i-1)/n_frames))
% 添加动态标题
title(ax, sprintf('旋转的玫瑰 - 帧 %d/%d', i, n_frames), ...
'Color', 'white', 'FontSize', 16)
% 捕获当前帧
drawnow
movie_frames(i) = getframe(fig);
end
% 在MATLAB中播放动画
figure('Position', [100 100 800 800])
movie(movie_frames, 3, 30) % 播放3次，30fps
动画效果：玫瑰会平滑旋转，同时视角有轻微上下浮动，模拟手持相机拍摄的效果。
4.2 绽放动画 - 从花苞到盛开
更令人惊叹的是让玫瑰从花苞逐渐绽放：
% 参数设置
a_final = 1.5; % 最终大小
k = 7; % 花瓣数
n = 3; % 形状参数
m = 4; % 形状参数
% 创建精细网格
[theta, phi] = meshgrid(linspace(0, 2*pi, 200), linspace(0, pi, 100));
% 准备动画
fig = figure('Position', [100 100 1000 800], 'Color', [0.05 0.05 0.15]);
ax = axes('Position', [0 0 1 1], 'Color', 'none');
axis equal vis3d off
view(45, 25)
% 设置光照
light('Position', [0 0 10], 'Style', 'local', 'Color', [1 0.8 0.6])
light('Position', [10 10 10], 'Style', 'local', 'Color', [0.6 0.6 1])
lighting gouraud
% 动画参数
n_frames = 90;
bloom_frames(n_frames) = struct('cdata', [], 'colormap', []);
% 绽放过程
for t = linspace(0, 1, n_frames)
% 计算当前大小和形状
current_a = a_final * smoothstep(t); % 使用平滑函数
r = current_a * (sin(n*theta).^2) .* (cos(m*phi).^3);
% 计算坐标
x = r .* sin(theta) .* cos(phi);
y = r .* sin(theta) .* sin(phi);
z = r .* cos(theta);
% 绘制玫瑰（首次绘制或更新）
if t == 0
rose = surf(x, y, z, 'FaceColor', [0.9 0.2*t 0.3], ...
'EdgeColor', 'none', 'FaceAlpha', 0.9);
else
set(rose, 'XData', x, 'YData', y, 'ZData', z, ...
'FaceColor', [0.9 0.2+0.5*t 0.3]);
end
% 添加动态视角
view(45 + t*180, 25 + 10*sin(t*2*pi))
% 添加进度文本
annotation('textbox', [0.4 0.05 0.2 0.05], ...
'String', sprintf('绽放进度: %.0f%%', t*100), ...
'Color', 'white', 'FontSize', 14, ...
'EdgeColor', 'none', 'HorizontalAlignment', 'center')
% 捕获帧
drawnow
bloom_frames(round(t*(n_frames-1))+1) = getframe(fig);
% 删除进度文本
if t < 1
delete(findall(fig, 'Type', 'annotation'))
end
end
% 平滑过渡函数
function y = smoothstep(x)
y = x.^2 .* (3 - 2*x);
end
动画亮点：
- 玫瑰从中心逐渐向外绽放
- 颜色从深红渐变为亮红
- 视角缓慢旋转，展示不同角度
- 底部有进度条显示绽放百分比
- 使用平滑函数使动画更加自然
🎁 第五章：导出与分享你的作品
5.1 保存为GIF动画
filename = 'blooming_rose.gif';
% 调整帧率
delay_time = 0.08; % 每帧延迟时间
for i = 1:length(bloom_frames)
% 将帧转换为图像
img = frame2im(bloom_frames(i));
[imind, cm] = rgb2ind(img, 256);
% 写入GIF
if i == 1
imwrite(imind, cm, filename, 'gif', ...
'Loopcount', inf, ...
'DelayTime', delay_time, ...
'BackgroundColor', 0);
else
imwrite(imind, cm, filename, 'gif', ...
'WriteMode', 'append', ...
'DelayTime', delay_time);
end
% 显示进度
fprintf('正在保存GIF: %.1f%%\n', 100*i/length(bloom_frames));
end
5.2 保存为高清视频
% 创建VideoWriter对象
v = VideoWriter('blooming_rose_hd.mp4', 'MPEG-4');
v.Quality = 100; % 最高质量
v.FrameRate = 30; % 30帧/秒
open(v);
% 写入帧
for i = 1:length(bloom_frames)
writeVideo(v, bloom_frames(i));
fprintf('正在保存视频: %.1f%%\n', 100*i/length(bloom_frames));
end
% 关闭文件
close(v);
MATLAB制作会旋转的玫瑰花
🌈 第六章：创意扩展 - 打造你的玫瑰花园
6.1 多朵玫瑰组合
% 创建画布
figure('Position', [100 100 1200 800], 'Color', [0.05 0.05 0.15])
ax = axes('Color', 'none');
axis equal vis3d off
view(40, 25)
lighting gouraud
hold on
% 定义不同玫瑰参数
roses = {
struct('a',1,'k',5,'n',2,'m',3,'color',[0.9 0.2 0.3],'pos',[0 0 0]),
struct('a',0.8,'k',7,'n',3,'m',2,'color',[0.2 0.8 0.5],'pos',[2 1 0]),
struct('a',1.2,'k',4,'n',1,'m',4,'color',[0.4 0.3 0.9],'pos',[-1 2 0])
};
% 绘制每朵玫瑰
for r = roses
[theta, phi] = meshgrid(linspace(0, 2*pi, 150), linspace(0, pi, 75));
r_val = r.a * sin(r.n*theta) .* cos(r.m*phi);
x = r_val .* sin(theta) .* cos(phi) + r.pos(1);
y = r_val .* sin(theta) .* sin(phi) + r.pos(2);
z = r_val .* cos(theta) + r.pos(3);
surf(x, y, z, ...
'FaceColor', r.color, ...
'EdgeColor', 'none', ...
'FaceAlpha', 0.85);
end
% 添加统一光照
light('Position', [5 5 10], 'Color', [1 1 0.8])
light('Position', [-5 -5 5], 'Color', [0.5 0.5 1])
% 添加地面
[x_ground, y_ground] = meshgrid(-5:0.5:5, -5:0.5:5);
z_ground = -0.5 * ones(size(x_ground));
surf(x_ground, y_ground, z_ground, ...
'FaceColor', [0.2 0.3 0.2], ...
'EdgeColor', 'none', ...
'FaceAlpha', 0.7)
% 添加标题
title('\fontsize{20}\color{white}MATLAB玫瑰花园', 'Interpreter', 'tex')
hold off
6.2 季节变化动画
创建一个展示玫瑰四季变化的动画：
% 参数设置
seasons = {'春', '夏', '秋', '冬'};
season_colors = {
[0.9 0.3 0.4], % 春 - 鲜红
[0.8 0.1 0.2], % 夏 - 深红
[0.7 0.4 0.3], % 秋 - 橙红
[0.6 0.5 0.7] % 冬 - 紫红
};
season_alphas = [0.9, 1.0, 0.8, 0.6]; % 透明度变化
% 创建动画
fig = figure('Position', [100 100 1000 800], 'Color', [0.1 0.1 0.2]);
ax = axes('Position', [0 0 1 1], 'Color', 'none');
axis equal vis3d off
view(45, 25)
lighting gouraud
% 预分配帧
season_frames(120) = struct('cdata', [], 'colormap', []);
% 创建基础玫瑰
[theta, phi] = meshgrid(linspace(0, 2*pi, 150), linspace(0, pi, 75));
r = sin(3*theta) .* cos(4*phi);
x = r .* sin(theta) .* cos(phi);
y = r .* sin(theta) .* sin(phi);
z = r .* cos(theta);
rose = surf(x, y, z, 'EdgeColor', 'none');
% 动画循环
for i = 1:120
% 计算当前季节(0-3)和季节内进度(0-1)
season_idx = floor((i-1)/30) + 1;
season_progress = mod(i-1, 30)/30;
% 季节间颜色过渡
if season_idx < 4
next_idx = season_idx + 1;
else
next_idx = 1;
end
color = season_colors{season_idx} * (1-season_progress) + ...
season_colors{next_idx} * season_progress;
% 更新玫瑰属性
set(rose, 'FaceColor', color, ...
'FaceAlpha', season_alphas(season_idx)*(1-season_progress) + ...
season_alphas(next_idx)*season_progress);
% 添加季节文本
annotation('textbox', [0.4 0.9 0.2 0.05], ...
'String', sprintf('季节: %s', seasons{season_idx}), ...
'Color', 'white', 'FontSize', 18, ...
'EdgeColor', 'none', 'HorizontalAlignment', 'center')
% 缓慢旋转
view(45 + i, 25 + 5*sin(i/10))
% 捕获帧
drawnow
season_frames(i) = getframe(fig);
end
% 播放动画
figure
movie(season_frames, 2, 30) % 播放2次，30fps
🎉 结语：你的代码，你的艺术
通过这篇教程，你已经掌握了：
- 玫瑰曲线的数学原理与MATLAB实现
- 专业级的3D数据可视化技巧
- 复杂动画的制作与优化方法
- 艺术化呈现科学数据的多种手法
但更重要的是，你学会了如何用代码表达创意和美感。MATLAB不仅是科学计算的工具，也可以成为数字艺术创作的画布。
创意挑战：
- 尝试为你的玫瑰添加花茎和叶子
- 创建一个心形玫瑰图案
- 设计一朵随时间变化颜色的彩虹玫瑰
- 模拟玫瑰在风中摇曳的效果
记住，每个伟大的数字艺术作品都始于一行简单的代码。现在，轮到你创造属于自己的MATLAB艺术了！
