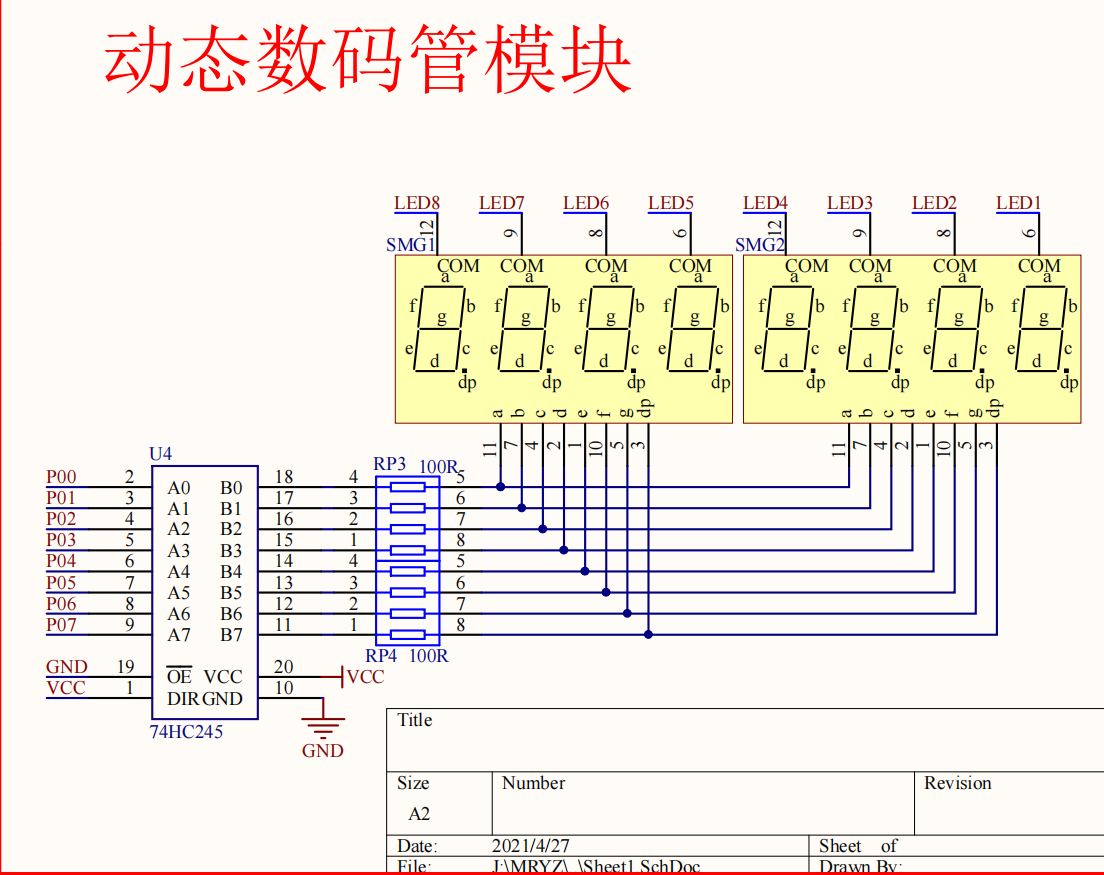

一、原理图
| 数组索引 | 段码值 | 二进制 | 显示内容 |
|---|---|---|---|
| 0 | 0x3f | 0011 1111 | 0 |
| 1 | 0x06 | 0000 0110 | 1 |
| 2 | 0x5b | 0101 1011 | 2 |
| 3 | 0x4f | 0100 1111 | 3 |
| 4 | 0x66 | 0110 0110 | 4 |
| 5 | 0x6d | 0110 1101 | 5 |
| 6 | 0x7d | 0111 1101 | 6 |
| 7 | 0x07 | 0000 0111 | 7 |
| 8 | 0x7f | 0111 1111 | 8 |
| 9 | 0x6f | 0110 1111 | 9 |
| 10 | 0x77 | 0111 0111 | A |
| 11 | 0x7c | 0111 1100 | B |
| 12 | 0x39 | 0011 1001 | C |
| 13 | 0x5e | 0101 1110 | D |
| 14 | 0x79 | 0111 1001 | E |
| 15 | 0x71 | 0111 0001 | F |
二、思路梳理：
要让第几个位置亮某一个数字。
三、一些说明：
1.选择位置：
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
这里的ABC就是图中U5下面的ABC，对应了P2^几， 当 LSC = 1、LSB = 1、LSA = 1 时，选中第 1 个数码管，此时输入为 111 ，对应十进制数 7 ， Y7 输出低电平，选中与之相连的第 1 个数码管（即LED8）；当 LSC = 1、LSB = 1、LSA = 0 时，输入为 110 ，对应十进制数 6 ，Y6 输出低电平，选中第 2 个数码管（即LED7） 。
注意LED的位置与数码管的位置刚好相反，也就是第一个数码管是最后一个LED灯（即LED8）。
注意LED的位置与Y几的位置刚好相差一，写代码的时候一定要对照原理图来。
2.选择数字：
同静态数码管。数码管的点亮可以用数组表示，数组从第一位到最后就是从数字0到数字15，如果你想让某一位显示数字几，就把这个数字对应的数组元素赋给那个位置。
3.消音操作：
SMG_A_DP_PORT=0x00;//消音
在动态数码管显示中，数码管从显示一个数字切换到显示下一个数字时 ，如果不进行消隐操作，前一个数字的显示可能会因为余晖效应而在短时间内仍然可见 。例如，第一个数码管显示完数字后，马上切换到第二个数码管显示，如果第一个数码管对应的段选信号没有及时关闭，它的余晖可能会和第二个数码管的显示叠加，导致显示模糊不清 。
4.合适的时间：
delay_10us(100);
在 delay_10us(100); 函数中，delay_10us 是一个延时函数，当输入参数为 100 时，它大概产生 100 个 10us 的延时，即 1ms 延时 。若将参数改为 1000 ，则延时变为 10ms 。动态数码管显示原理是快速轮流点亮各个数码管，利用人眼视觉暂留效应让人感觉它们同时在显示 。
当延时变为 10ms 后，数码管切换显示的速度变慢，每个数码管点亮的时间相对变长 。人眼可以察觉到数码管的轮流点亮过程，不再能利用视觉暂留将其视为连续稳定显示，就会出现闪烁现象 。 正常动态显示需要数码管快速切换，合适的短延时才能实现稳定视觉效果 。
四、程序实现：
#include <REGX51.H>
typedef unsigned u16;
typedef unsigned u8;
# define LED P0
void delay_10us(u16 t)
{
while(t--);
}
u8 light[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
void foreverlight ()
{
u8 i=0;
for(i=0;i<8;i++)
{
switch(i)
{
case 0:LSC=1;LSB=1;LSA=1;break;
case 1:LSC=1;LSB=1;LSA=0;break;
case 2:LSC=1;LSB=0;LSA=1;break;
case 3:LSC=1;LSB=0;LSA=0;break;
case 4:LSC=0;LSB=1;LSA=1;break;
case 5:LSC=0;LSB=1;LSA=0;break;
case 6:LSC=0;LSB=0;LSA=1;break;
case 7:LSC=0;LSB=0;LSA=0;break;
}
LED=light[i];
delay_10us(100);
LED=0x00;
}
}
void main()
{
while(1)
{
foreverlight();
}
}
