前言
在多体动力学仿真中，Simscape Multibody 提供了丰富多样的几何建模工具，每种建模工具提供了独特的功能。本文将详细介绍模型倒入工具，帮助读者更高效地构建多体系统模型。
一、概要
要从CAD、URDF或Robotics System Toolbox™模型创建Simscape Multibody模型，请使用smimport函数。该函数解析模型，提取必要的数据，并使用Simscape Multibody块重新构建其主体、约束和关节的装配。
URDF模型必须在URDF文件中，Robotics System Toolbox模型必须在rigidBodyTree（Robotics System Toolbox）对象中，而CAD装配必须在合适的XML格式中。要将CAD装配体转换为XML文件，可以使用smexportonshape函数或Simscape Multibody Link插件。要转换Onshape® CAD装配，请使用smexportonshape。对于Autodesk® Inventor®、PTC® Creo™或SolidWorks®模型，请使用Simscape Multibody Link插件。您也可以从其他来源转换模型。
二、函数介绍
| 函数名称 | |
|---|---|
| step1：smexportonshape | 从Onshape导出CAD装配模型 |
| step2：smimport | 导入CAD、URDF或Robotics System Toolbox模型 |
三、模型倒入的三种方式详述
3.1桌面CAD导入

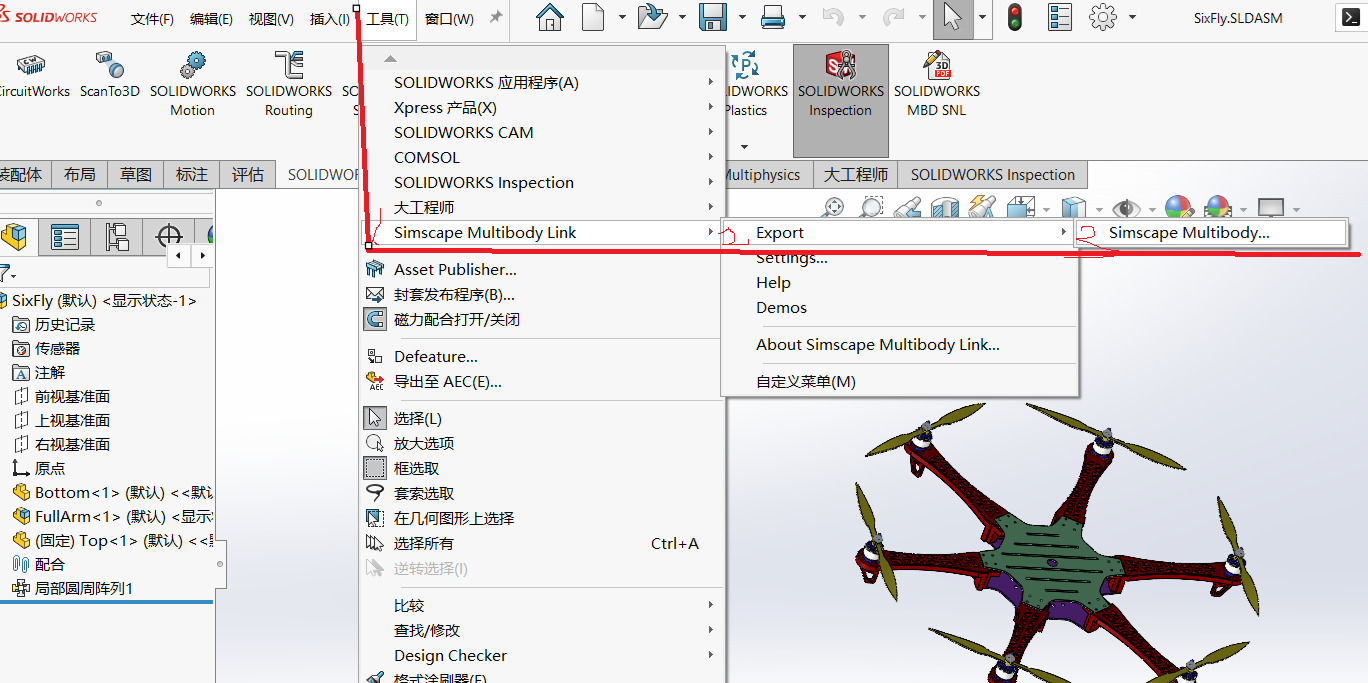

- 安装Simscape Multibody Link插件
- 将CAD装配转换为Simscape Multibody模型、
- 入CAD装配模型
使用smimport函数将CAD装配模型导入Simscape™ Multibody™软件。
3.2 Onshape CAD导入
可以将Onshape®软件中的CAD装配模型（以一个人形机器人为例）导入到Simscape™ Multibody™环境中。导入过程分为两个步骤，基于smexportonshape和smimport函数。
- Step1: 使用smexportonshape函数导出模型：smexportonshape将装配模型导出为符合Simscape Multibody XML模式的中间XML文件。
- 在MATLAB®命令提示符下，导航到一个您具有写入权限的文件夹，例如：
cd C:\Users\JDoe\Documents\Models - 将模型URL存储在名为assemblyURL的MATLAB变量中：
assemblyURL = “https://cad.onshape.com/documents/5817806f96eae5105bfa5085/w/15ab3bfb58cacbf427d77ff3/e/181493813f84966648a8db1b”; - 导出模型并将XML文件名保存在名为exportedModel的变量中：
exportedModel = smexportonshape(assemblyURL);
系统可能会提示您登录您的Onshape账户。smexportonshape函数将为该模型生成XML多体描述文件，并为各种部件几何形状生成一组STEP文件。
- Step2: 使用smimport函数导入XML多体描述文件：smimport函数将中间XML文件转换为原始Onshape模型的Simscape Multibody版本。
- 该函数将生成人形机器人的Simscape Multibody模型。
smimport(exportedModel);
在模型的基础上进行构建，例如通过添加控制系统来驱动各个关节。
3.3导入URDF模型
可以将URDF模型导入到Simscape™ Multibody™环境中。导入过程基于smimport函数，只需一步即可完成。smimport函数直接将URDF模型转换为等效的Simscape Multibody模型。具体如下操作：
- 要将URDF文件添加到当前MATLAB®会话的搜索路径，请输入：
openExample(“sm/DocImportedURDFModelExample”);
addpath(genpath(“ImportedURDFSupport”)); - 导入URDF模型：
smimport(“Humanoid.urdf”)
该函数生成人形机器人的Simscape Multibody模型。文件扩展名是必需的，以识别导入文件为URDF。更新导入的模型（在建模选项卡中，点击更新模型。）以在初始状态下打开静态可视化。
总结
通过本文的介绍，我们深入了解了Simscape Multibody 中各种关节的特性及其适用场景。无论是简单的平移或旋转，还是复杂的多自由度运动，这些关节都能满足不同的建模需求。掌握这些关节的使用方法，将为多体动力学仿真提供更强大的工具，助力工程师和研究人员实现更精准的系统设计与分析。
