第1关：将数据流图转换为模块结构图-认识StarUML中的相关元素
闯关要求
案例介绍

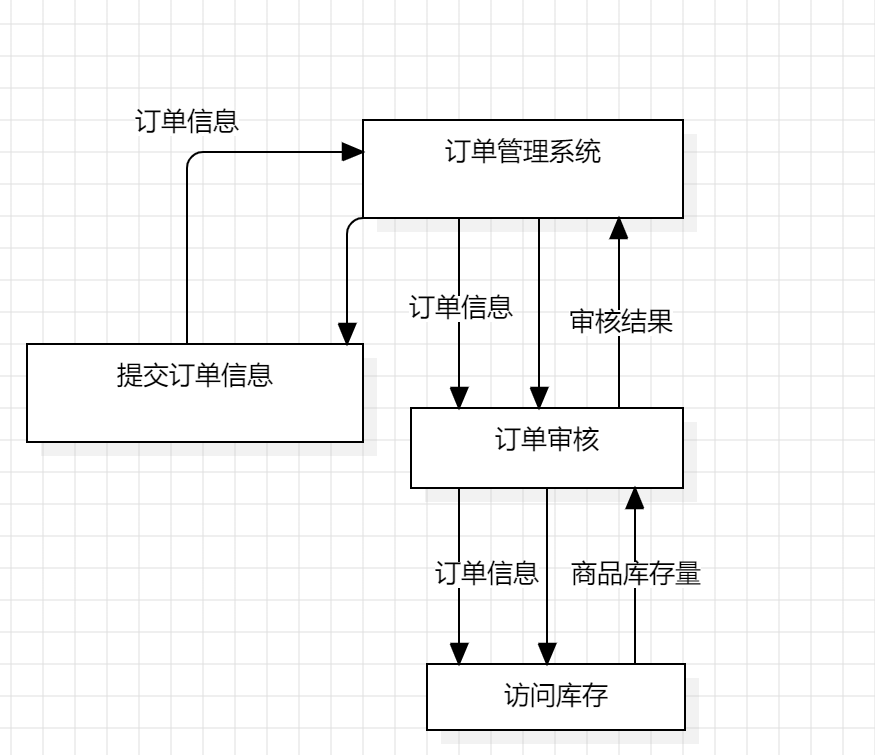

网上商城订单系统具有如下功能流程：
（1）顾客提交订单至订单管理系统审核，在系统审核完成后会向用户反馈订单状态。在订单入库后即为“提交成功、尚未审核”状态，此时更新 订单文件；订单管理员在后台浏览到顾客提交的订单（订单文件），在审核订单并确认订单信息有效后，将订单的状态更改为“订单已审核，尚未付款”，若未通过审核，则将“订单无效”信息发给顾客。
（2）若系统读取 货物库存文件，得知商品无货信息，则向管理员通知商品无货。
创建项目时的默认模块删除!!!

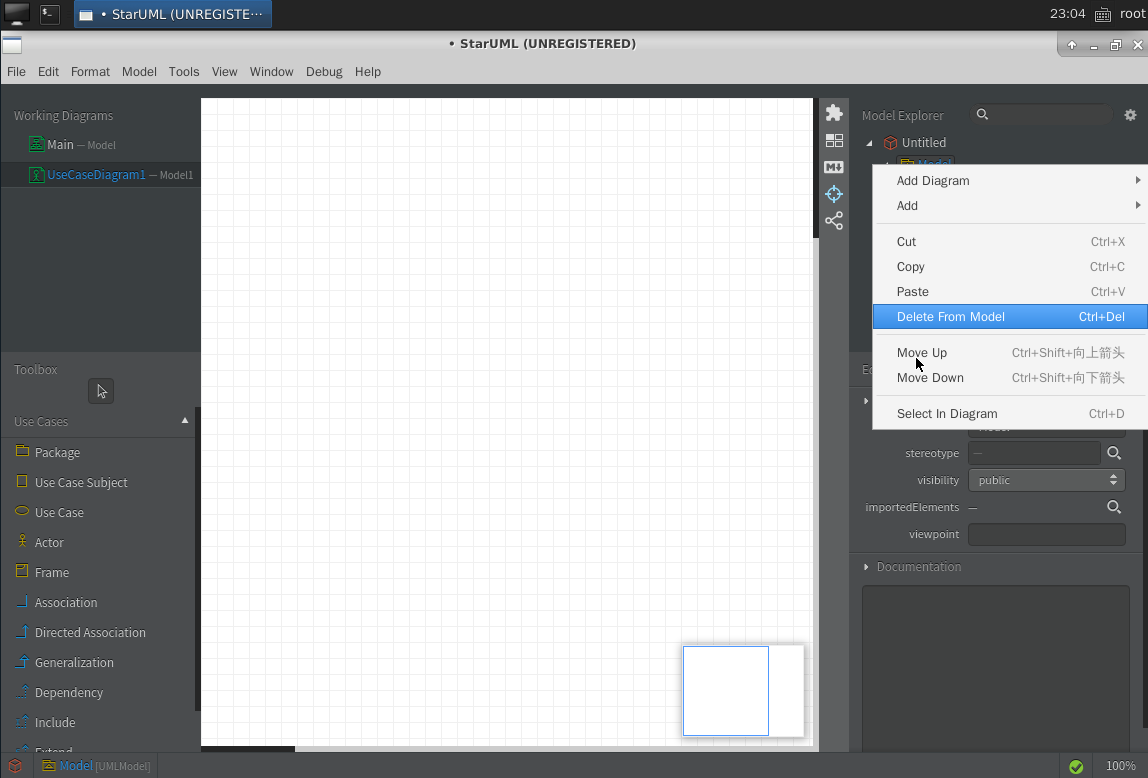

如下图移动鼠标到软件界面右侧选择默认"Model"删除。 这里很重要，因为"starUML"自身的原因在创建新项目之后就会生成一个默认模块，我们这里不需要用到所以需要删除，否则会影响评测结果。
然后画好图以后记得保存当要求的相应的文件夹中，平台会对你绘制的图形进行测评。

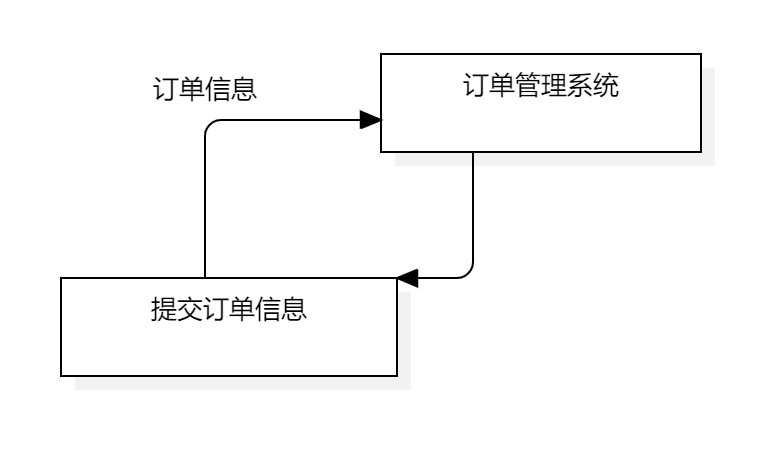

第1关：将数据流图转换为模块结构图-认识StarUML中的相关元素

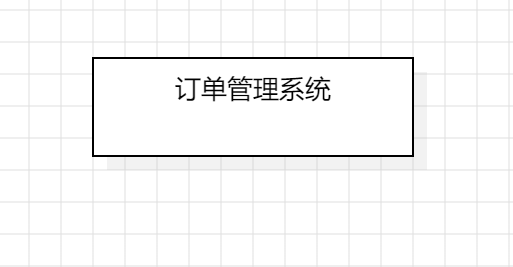

第2关：将数据流图转换为模块结构图-画出主模块
第3关：将数据流图转换为模块结构图-画出输入部分

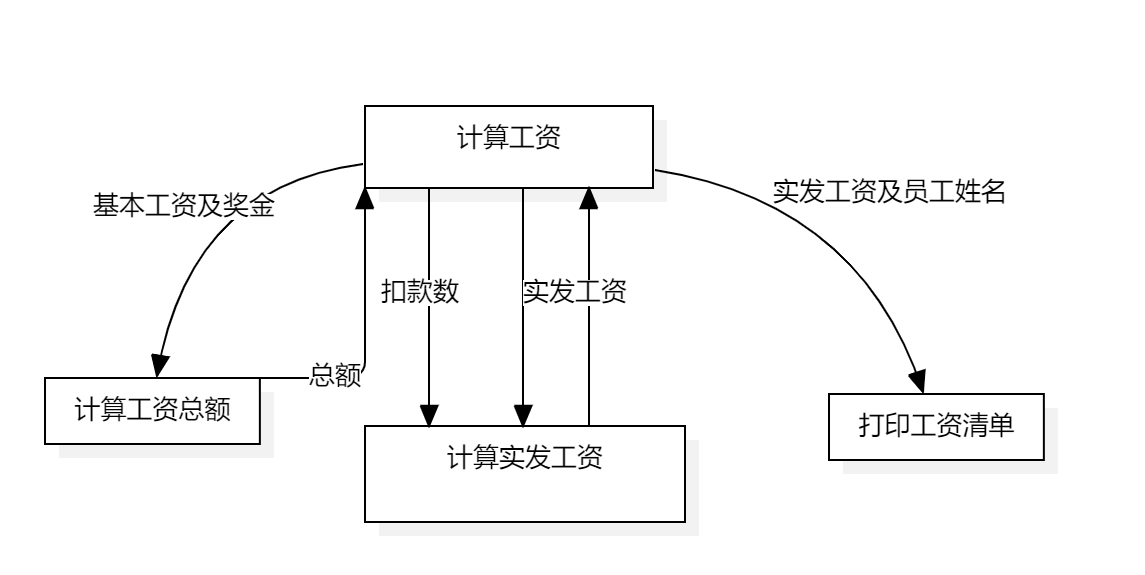

第4关：将数据流图转换

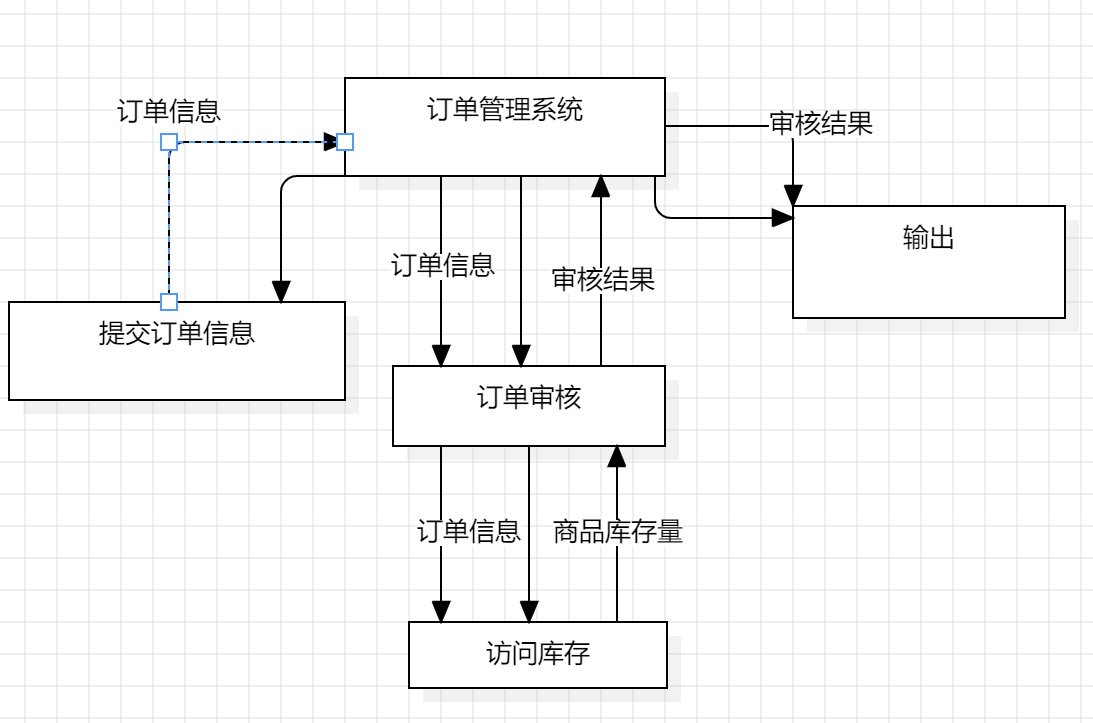

第5关：将数据流图转换为模块结构图-画出输出模块
第6关：事务型结构图

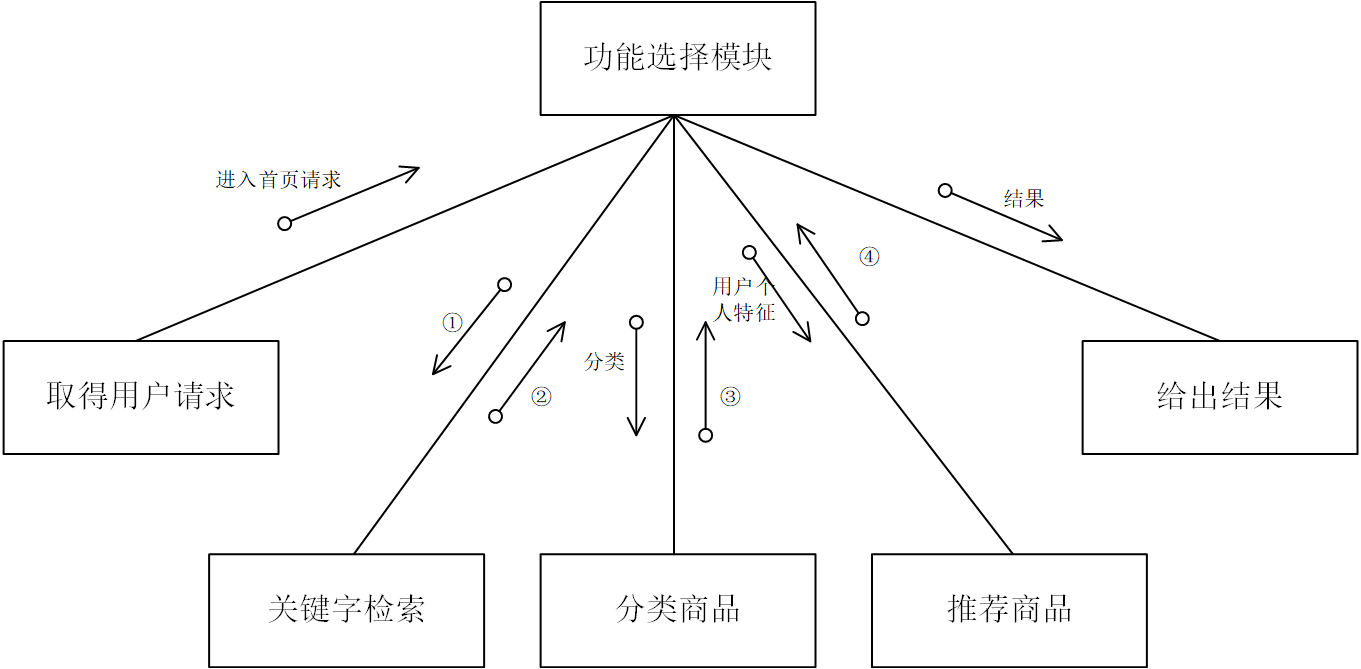

1、图8中的①处应填写：A
A、输入关键字
B、检索结果
C、分类结果展示
D、推荐结果2、图8中的②处应填写：B
A、输入关键字
B、检索结果
C、分类展示结果
D、推荐结果3、图8中的③处应填写：C
A、输入关键字
B、检索结果
C、分类展示结果
D、推荐结果4、图8中的④处应填写：D
A、输入关键字
B、检索结果
C、分类展示结果
D、推荐结果5、根据这一思想，以下对结构化设计方法理解正确的有：ABCD
A、进行结构化设计，要有善于谋划大局的能力
B、进行结构化设计，要做到总体布局，统筹各方，创新发展
C、进行结构化设计，要牢固树立大局观念和全局意识
D、从唯物辩证法的角度出发，进行结构化设计，要从客观事物的内在联系去把握事物，去认识问题、处理问题，通盘考虑各种问题6、根据上述思想，以下对结构化设计方法认识正确的有：ABC
A、结构化设计是软件工程的重要阶段，也是开发阶段最重要的步骤，是将需求准确地转化为完整的软件产品的唯一途径
B、总体设计需要工程人员有前瞻性思考以及全局性谋划
C、总体设计需要工程人员有战略性的布局
