云钥科技柔性上料振动蜘蛛手是一种结合振动送料技术与多自由度机械臂（蜘蛛手）的自动化设备，主要用于工业场景中的物料抓取、定向排列和精准上料。其核心特点是高灵活性、高精度和强适应性，能够处理不规则形状、异形零件或易碎物料。以下从原理、结构组成和应用范围三个方面展开说明：
一、工作原理
1. 振动送料单元
- 振动驱动：通过电磁振动器或气动振动器产生高频微幅振动，使物料在倾斜的振动盘或轨道中沿特定方向移动。
- 定向排序：振动单元结合特定的轨道设计（如螺旋轨道、直振轨道），通过振动产生的摩擦力和惯性力使物料按预设姿态（如平放、竖立、定向朝向）排列，完成初步整理。
- 柔性适配：振动参数（频率、振幅）可调节，适应不同尺寸、重量或材质的物料（如螺丝、芯片、塑料件）。
2. 视觉定位系统
- 图像识别：通过工业相机和视觉软件对物料进行实时拍摄，识别形状、位置、姿态等信息。
- 坐标反馈：将物料的位置偏差数据传输给机械手控制系统，动态调整抓取路径，确保抓取精度（精度可达±0.05mm）。
3. 蜘蛛手机械臂
- 多轴结构：通常采用4-6个自由度的机械臂，模仿蜘蛛多足运动，灵活绕过障碍物，适应复杂工作空间。
- 末端执行器：配备气动吸盘、夹爪或柔性夹具（如硅胶吸嘴），可自适应不同形状物体，避免损伤易碎品。
- 运动控制：通过伺服电机驱动，结合视觉反馈实现高速、高精度运动轨迹规划（重复定位精度±0.1mm）。
4. 控制系统
- 集成PLC或工业PC，协调振动单元、机械臂和视觉系统，实现全流程自动化。
- 支持人机交互界面（HMI），可编程适应多品种生产需求。
二、应用范围
1. 电子制造行业
- 精密元件上料：如芯片、电阻、电容等小型电子元件的定向供料，用于SMT贴片机或插件机。
- 异形零件处理：适用于不规则形状的连接器、外壳等，解决传统振动盘无法分选的问题。
2. 汽车制造
- 零部件搬运：抓取发动机缸体、齿轮箱盖等重型部件，完成装配线上的精准上料。
- 柔性焊接/喷涂：适配曲面或复杂结构件（如车灯、保险杠），配合机器人进行焊接或喷涂。

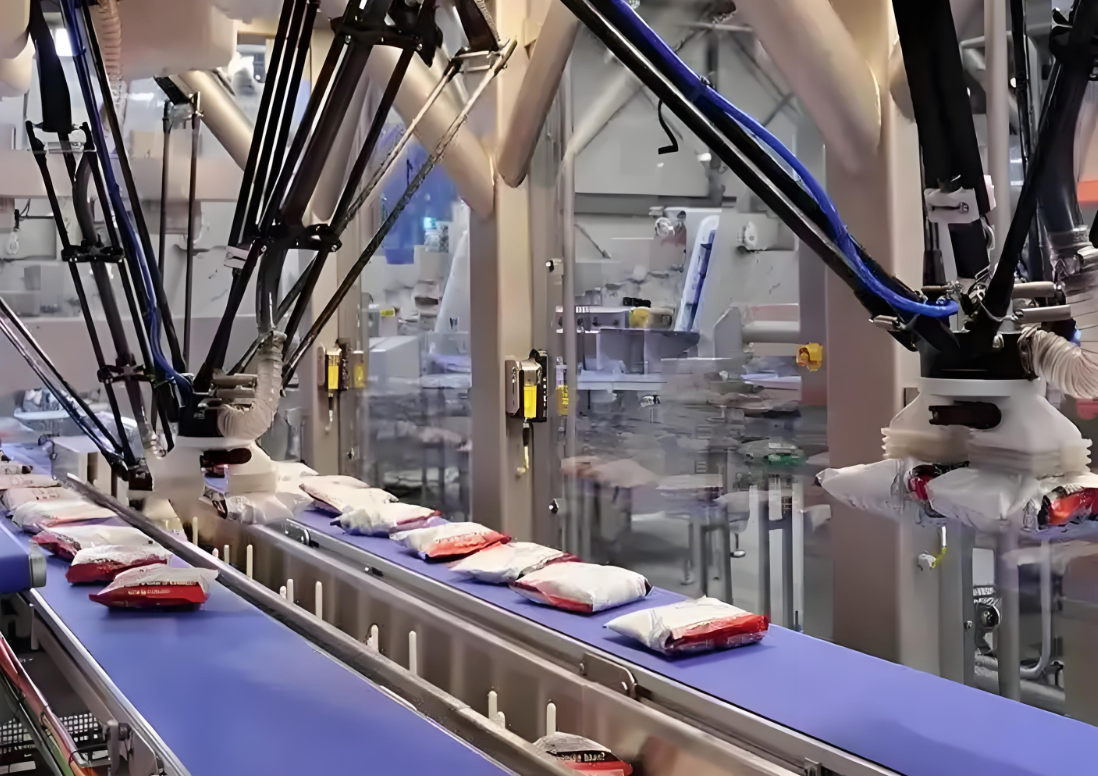

3. 食品与包装行业

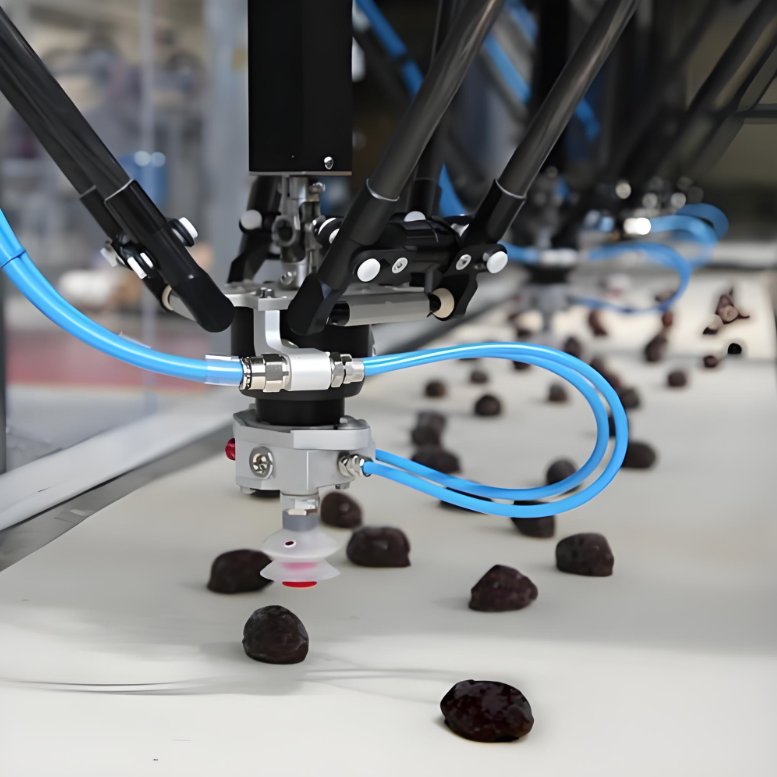

- 异形食品分拣：如饼干、巧克力等不规则形状食品的抓取和包装。
- 易碎品处理：适用于玻璃瓶、陶瓷制品等，通过柔性夹具避免破损。
4. 医药与实验室
- 试管/药瓶分选：定向排列并搬运医疗耗材，用于自动化检测或灌装线。
- 微小样本处理：在生物实验室中抓取培养皿、试剂管等精细操作。
5. 物流与仓储
- 快递包裹分拣：适应不同尺寸纸箱、信封的抓取和码垛。
- AGV协同：与自主移动机器人配合，实现动态环境中的物料转运。
三、技术优势
- 柔性适应能力：无需固定模具，可快速切换生产品种，适合小批量、多品种生产。
- 高兼容性：处理表面光滑、粗糙、镂空或带倒扣的零件，突破传统振动盘局限。
- 高效稳定：结合视觉系统实现零错位，减少人工干预，提升良品率。
- 模块化设计：振动单元、机械臂、视觉模块可独立升级，维护成本低。
四、与传统上料技术的对比
| 特性 | 柔性振动蜘蛛手 | 传统振动盘+机械手 |
|---|---|---|
| 适应性 | 适应异形、易碎、复杂零件 | 依赖规则形状，需定制模具 |
| 精度 | ±0.1mm（视觉引导） | ±0.5mm（依赖机械定位） |
| 换型时间 | 快速切换（10-30分钟） | 需更换模具（数小时） |
| 成本 | 初期投入高，长期性价比优 | 模具成本高，适合大批量生产 |
五、典型应用案例
- 案例1：手机摄像头模组组装——抓取微型镜头并精准放置到PCB板。
- 案例2：汽车线束装配——处理多股电缆和连接器，完成自动捆扎。
- 案例3：食品包装线——分拣形状各异的饼干并装盒，破损率低于0.1%。
云钥科技（www.cldkey.com）柔性上料振动蜘蛛手通过振动排序+视觉引导+多轴机械臂的协同，解决了传统自动化设备对物料形状、尺寸的强约束问题，广泛应用于高精度、多品种的工业场景。其核心价值在于提升产线柔性和效率，尤其适合智能制造升级中的复杂物料处理需求。
