EtherCAT转ProfiNet边缘计算网关配置优化：汽车制造场景下PLC与机器人协同作业案例

1.行业背景与需求分析

  智能汽车焊装车间是汽车制造的核心工艺环节，某德国豪华品牌在其上海MEB工厂新建的焊装车间中，采用西门子S7-1500PLC作为ProfiNet主站，负责整线协调与质量追溯；同时部署KUKAKR1500Titan机器人（EtherCAT从站）进行车身激光焊接。由于协议差异，产线存在以下问题：

· 机器人控制延迟：ProfiNet通信周期（1ms）无法满足机器人μs级同步需求，焊接路径偏差达±0.3mm

· 设备兼容性差：第三方夹具（ModbusRTU）无法接入EtherCAT网络，需额外部署协议转换器

· 数据孤岛：质量检测系统（ProfiNet）与机器人系统（EtherCAT）数据无法融合，缺陷追溯耗时增加50%

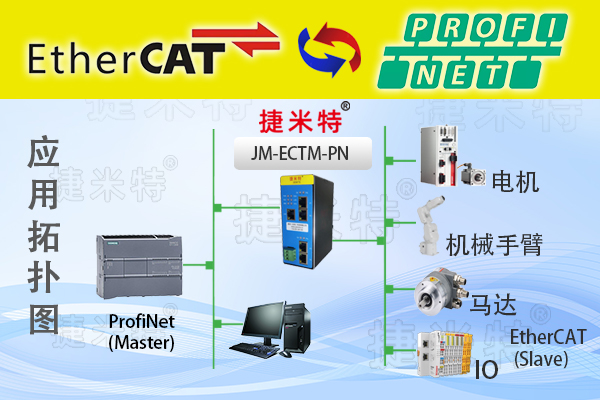

2.系统架构与设备选型

核心设备清单：

3.实施过程与配置要点

3.1硬件部署

· 物理连接：

o 西门子PLC通过西门子SCALANCEX208交换机连接网关的ProfiNet端口

o KUKA机器人、视觉检测系统等通过EtherCAT菊花链连接，终端电阻自动匹配

o 雄克夹具通过网关的ModbusRTU端口连接，实现协议转换

3.2协议配置

· ProfiNet侧（TIAPortal）：

0. 导入捷米特EtherCAT转ProfiNet边缘计算网关的GSD文件，配置IP地址192.168.1.200

0. 分配输入输出区域：IB200-IB231（32字节）接收EtherCAT数据，QB300-QB331（32字节）发送控制指令

0. 创建数据块DB100，存储焊接参数、夹具状态等结构化数据

· EtherCAT侧（KUKA.WorkVisual）：

0. 配置机器人EtherCAT周期为125μs，启用同步位置控制

0. 映射焊接电流、温度等参数至网关输入缓冲区

0. 配置视觉检测系统的触发信号至网关输出缓冲区

4.应用效果与技术创新

4.1性能提升

· 焊接精度：通信延迟从1ms降至125μs，焊接路径偏差缩小至±0.05mm

· 生产效率：单台机器人每小时焊接点数提升20%，产线综合效率提升15%

· 质量追溯：实现焊接参数与视觉检测结果的1:1关联，缺陷追溯时间从4小时缩短至15分钟

4.2技术创新

1. 多协议融合：同时支持EtherCAT、ModbusRTU、ProfiNet，实现异构设备无缝集成

2. 动态路径优化：基于实时电流数据，在网关中部署PID算法动态调整焊接参数

3. 数字孪生：通过OPCUA协议将焊接数据同步至数字孪生系统，实现虚拟调试与预维护

5.经济效益分析

· 直接成本节省：焊接缺陷率从0.8%降至0.2%，年节约返工成本800万元

· 产能提升：单条产线年产能从15万辆提升至18万辆

· 维护成本：预测性维护系统减少计划外停机时间40%，年维护成本降低120万元

6.技术总结与行业展望

捷米特JM-ECTM-PN网关在汽车制造领域的成功应用验证了其在异构工业网络集成中的核心价值。通过协议转换与边缘计算能力，不仅解决了西门子PLC与EtherCAT设备的通信难题，更通过数据融合与实时控制推动了产线智能化升级。随着新能源汽车、智能工厂等领域的快速发展，捷米特EtherCAT转ProfiNet智能网关将在以下场景展现更大潜力：

1. 电池Pack线：支持100μs级同步控制，满足高速电芯分选与激光焊接需求

2. 智能焊装：多机器人协同作业，实现±0.05mm级焊接精度

3. 数字孪生：通过OPCUA协议构建虚实融合的智能工厂

4. 预测性维护：基于边缘计算的设备健康管理系统

未来，随着工业4.0与工业互联网的深入推进，捷米特EtherCAT转ProfiNet边缘计算网关将成为汽车制造企业实现柔性化生产、智能化升级的关键基础设施。

· 具体内容配置过程及其他相关咨询可联系杨工。
