OLED（Organic Light-Emitting Diode，中文叫有机发光二极管）因其自发光、超高对比度、超广视角等特性，在智能设备、可穿戴设备和高端显示领域广泛应用。
本篇文章将系统讲解OLED的驱动原理、驱动手册分析方法、屏幕驱动流程以及OLED显示图片的实现方法。
一、OLED驱动原理
1.1 原理概述
OLED面板由许多微小的发光单元（像素点）组成，每个像素点都能自己发光。驱动电路的作用，就是根据控制器的指令，精确地给每个像素提供正确的电压和电流，从而实现不同颜色和亮度的显示效果。
什么是OLED驱动IC
每块OLED屏幕背后，都有一颗或者几颗专门的芯片（驱动IC），例如SSD1306、SH1106、SSD1351等。这些芯片内置了寄存器、存储器和电荷泵，专门负责管理像素。
接下来我们就以分析SSD1306的手册进行分析

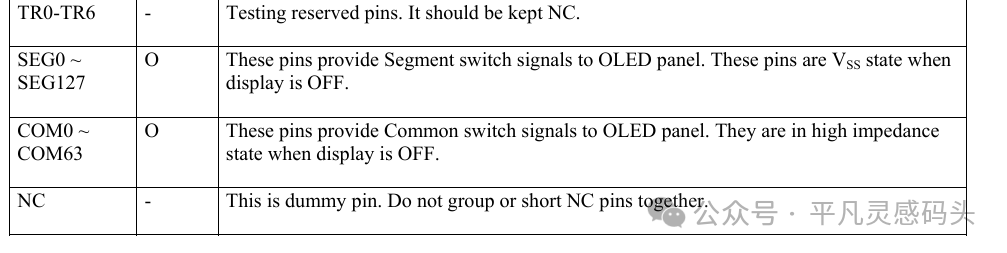

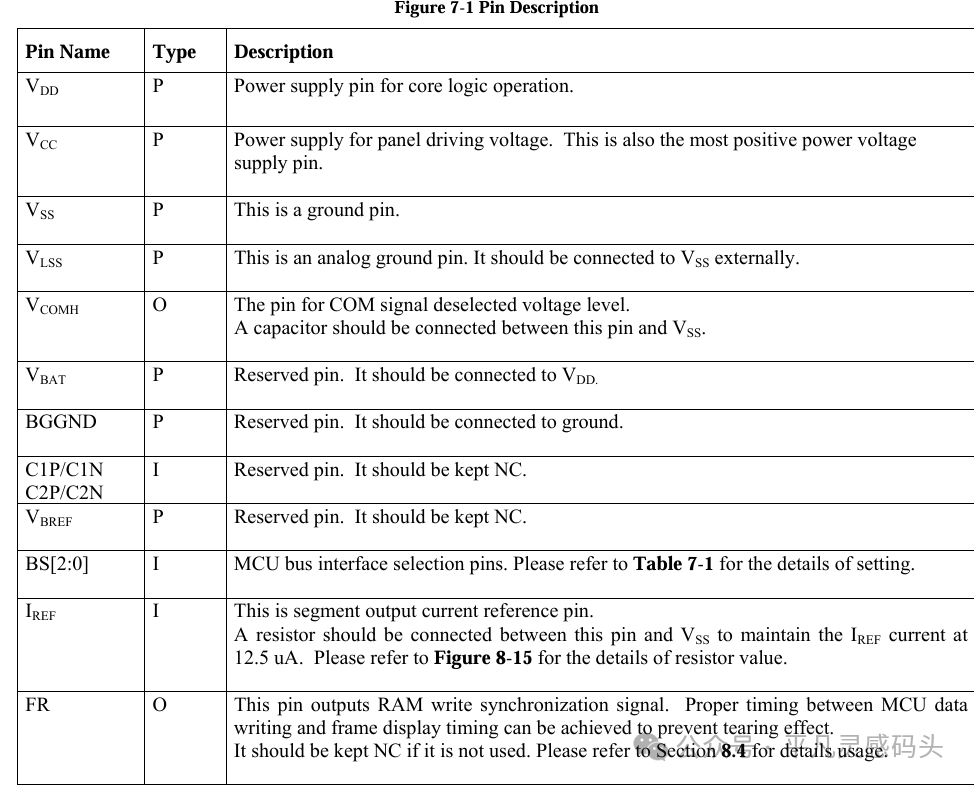

引脚讲解

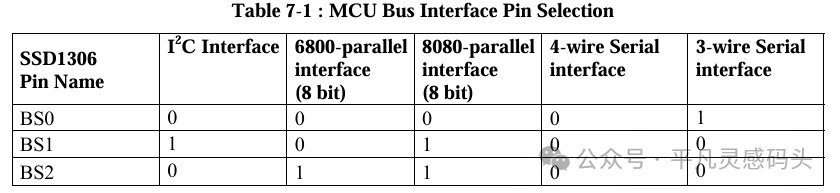

BS[2:0]位：就是选择 MCU（单片机）和显示驱动器之间的通信接口模式。这个配置通常由硬件引脚
VDD：核心逻辑电源引脚。
VCC：用于驱动 OLED 屏幕的电源引脚，也是最高电压源引脚。
VSS：地（GND）引脚。

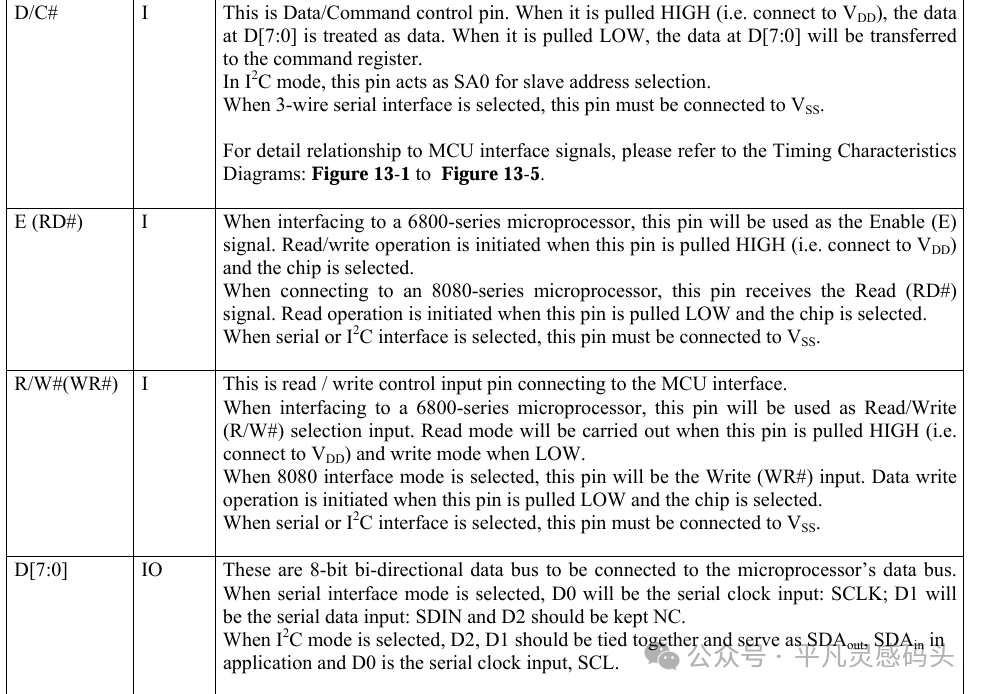

D/C#：数据/命令选择引脚。（拉高传输数据，拉低传输命令）

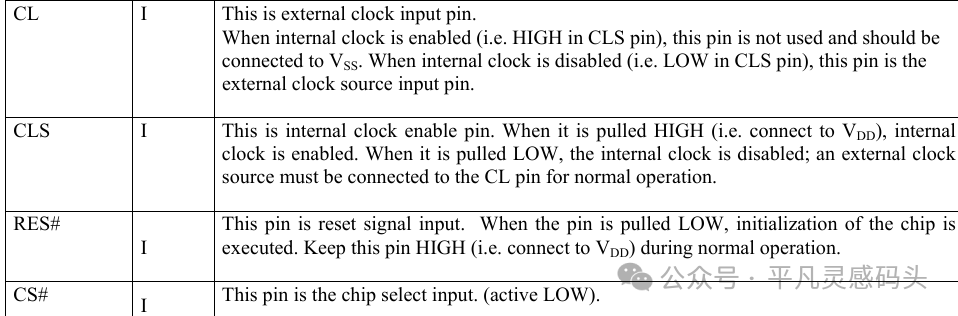

RES#：复位引脚，用于重置 SSD1306 驱动 IC。
CS#：片选引脚，用于选择目标设备

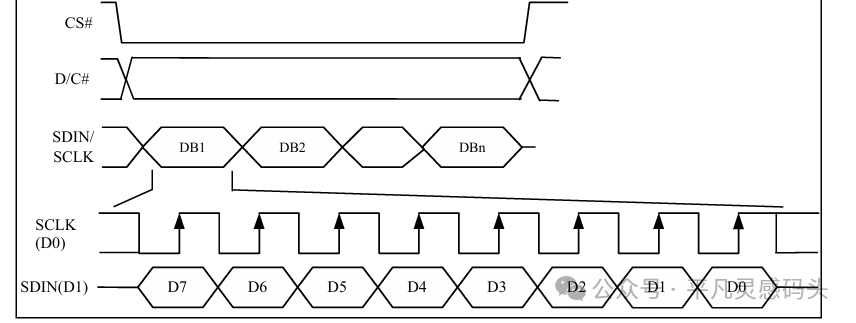

下图是SSD1306 在 SPI 模式下的数据传输时序
SPI 模式下，通过 时钟信号（SCLK） 和 数据线（SDIN） 如何将数据传送到 OLED 屏幕：
CS# 确保你选中正确的设备。
D/C# 用来区分是发送命令还是显示数据。
然后通过 SCLK 时钟信号，逐位（从最低位到最高位）传输数据到 SDIN，确保正确显示。
接下来SSD1306 中的 Graphic Display Data RAM (GDDRAM)
（可以理解为显存）
1. GDDRAM (Graphic Display Data RAM)
GDDRAM 是 SSD1306 显示控制器内部的一个内存区域，用于存储显示内容（如图像、文字等）。它是 OLED 屏幕显示的“数据源”，也就是说，显示的每个像素值都是从 GDDRAM 中读取出来的。
SSD1306 的 GDDRAM 总共有 128 x 64 像素（共 8192 个像素点），但是由于其内部存储的特殊方式，实际上它被划分为 多个页面。每个页面包含 128 列和 8 行像素，每一行有 8 个像素。
2. GDDRAM 页结构
GDDRAM 是按照 页（Page） 来组织的，SSD1306 使用 页面寻址模式 来管理屏幕上的数据。
GDDRAM 的总大小是 128 x 64，所以它被划分为 8 页（Pages），每一页包含 128 列，具体每一页的内容表示屏幕的一行高度（8 行）。
每个页面的大小是 128（列数） x 8（行数），这样总共有 8 页，每页 128 字节，总共占用 1024 字节（8 页 * 128 字节 = 1024 字节）。因此，GDDRAM 的 1024 字节分别存储了 8 页的数据。
那么我们如果对OLED进行操作，设置起始位置，首先设置起始页位置，接下来就是列位置，但是数据为一个字节，前四位位命令，后四位是参数。
所以我们现在比如在第三页，107列设置为起始位置，就是一下步骤
首先设置起始页地址0xB3 //起始的页地址在107列的话，将107对应二进制0110 1011 前四位为高列地址，后四位为低列地址设置列地址低四位0x0B设置列地址高四位0x16
4. 基础命令（Fundamental Commands）
SSD1306 使用一系列基础命令来配置显示屏、控制 GDDRAM、设置显示模式等。以下是一些关键的基础命令。
4.1 开启和关闭显示
0xAE：关闭显示。通过此命令，屏幕的显示内容将被关闭，虽然 GDDRAM 中的内容仍然存在。
0xAF：开启显示。通过此命令，恢复 OLED 屏幕的显示。
4.2 地址设置命令
这些命令用于设置 GDDRAM 中的列地址和页地址，允许我们在不同位置显示内容。
0x21：设置列地址范围。后跟两个字节，指定开始和结束列地址（从 0 到 127）。
例如：
0x21 0x00 0x7F设置列地址为从 0 到 127。
0x22：设置页地址范围。后跟两个字节，指定开始和结束页地址（从 0 到 7）。
例如：
0x22 0x00 0x07设置页地址为从 0 到 7。
4.3 显示模式配置
0x20：设置显示内存寻址模式。后跟一个字节来选择寻址模式：
0x00：水平寻址模式（Horizontal Addressing Mode）0x01：垂直寻址模式（Vertical Addressing Mode）0x02：页面寻址模式（Page Addressing Mode）
4.4 对比度设置
0x81：设置显示对比度。后跟一个字节来调整显示的对比度（亮度）。值范围是 0x00（最暗）到 0xFF（最亮）。
4.5 复位命令
0xRESET：复位显示控制器，使得 OLED 屏幕恢复到默认状态。
5. 如何在 GDDRAM 中写入数据
要在 SSD1306 中显示图像或文字，首先需要通过相应的命令设置列地址和页地址，然后将图像的每个像素数据写入 GDDRAM。
