传统手动创建工程方法非常繁琐，现阶段已经不需要使用，了解即可。

HAL库工程手工搭建

一、下载STM32对应系列的HAL库支持包

1.1、手动下载库

https://www.st.com/zh/embedded-software/stm32cubef1.html

1.2、使用STM32CubeMX安装的支持包

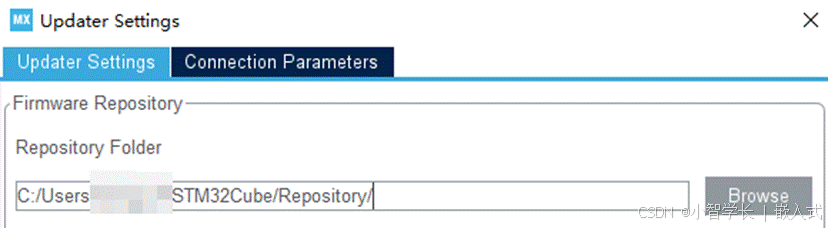

STM32CubeMX安装完成后，创建工程时，也会自动安装对应系列的库，安装路径在Update Settings的Firmware Repository中

二、新建工程文件夹

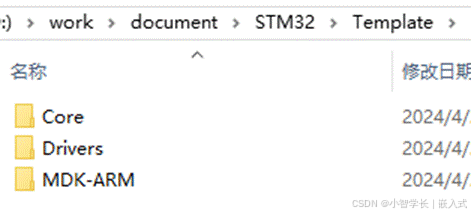

新建文件夹Template，在该文件夹内新建Core、Driver、MDK-ARM三个子文件夹

Core Core内部新建Inc和Src两个文件夹，存放自己编写的程序文件和STM32相关的头文件、c文件Core/Inc

HAL库的“STM32Cube_FW_F1_Vxxx\Projects\STM32F103RB-Nucleo\Templates\Inc”目录下文件复制到本文件夹下：

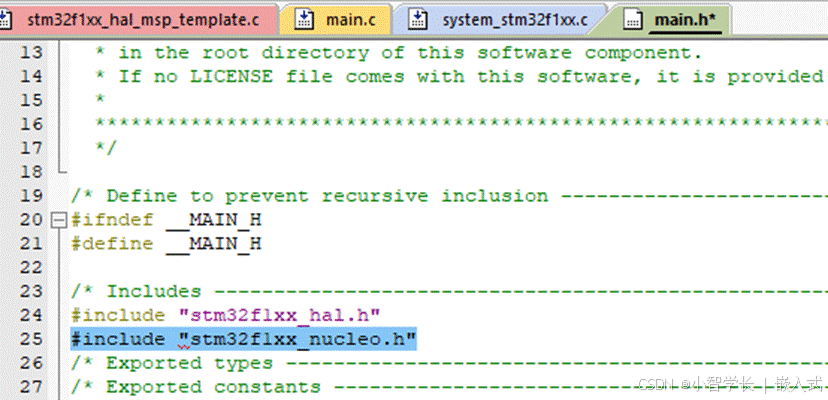

main.h，stm32f1xx_hal_conf.h，stm32f1xx_it.h

Core/Src

HAL库的“STM32Cube_FW_F1_Vxxxx\Projects\STM32F103RB-Nucleo\Templates\Src”目录下文件复制到本文件夹下：
main.c，stm32f1xx_hal_msp.c，stm32f1xx_it.c，system_stm32f1xx.c

Drivers存放HAL库相关外设文件

复制以下两个文件夹到Drivers中，可以压缩后再复制
HAL库的STM32Cube_FW_F1_Vxxxx\Drivers\CMSIS文件夹
HAL库的STM32Cube_FW_F1_Vxxxx\Drivers\STM32F1xx_HAL_Driver文件夹

STM32Cube_FW_F1_Vxxxx\Drivers\CMSIS
是ARM Cortex微控制器软件接口标准。它包括了DSP库、Cortex-M内核及其设备文件、微控制器专用头文件、启动文件以及专用系统文件。

STM32Cube_FW_F1_Vxxxx\Drivers\BSP
这通常包含与特定开发板或硬件平台相关的驱动程序和配置。

STM32Cube_FW_F1_Vxxxx\Drivers\STM32F1xx_HAL_Driver
文件包含了与STM32F1系列微控制器的各种外设（如GPIO、UART、SPI、I2C等）相关的驱动程序。这些驱动程序通常以源文件和头文件的形式存在，并提供了用于控制和管理这些外设的API（应用程序接口）。例如，stm32f10x_gpio.c和stm32f10x_gpio.h文件分别包含了GPIO寄存器的操作函数和相关的宏定义。

MDK-ARM存放MDK工程相关文件

MDK工程文件

三、新建MDK工程

打开Keil-MDK，新建工程(Project-new uVersion Project)，保存在“Template\MDK-ARM”目录下，工程名称可以根据自己的项目命名。

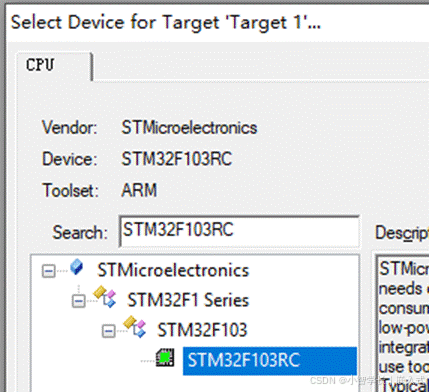

然后根据项目使用的CPU具体型号来选择选择芯片，这里使用STM32F103RC。

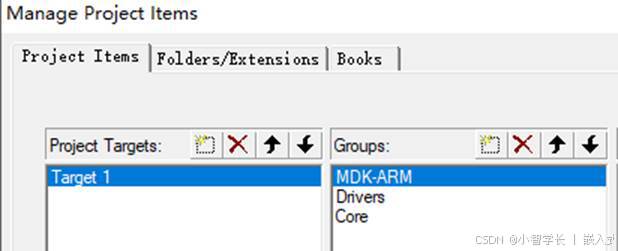

打开Manage Project Items窗口，进行如下设置

添加MDK-ARM、Driver、Core

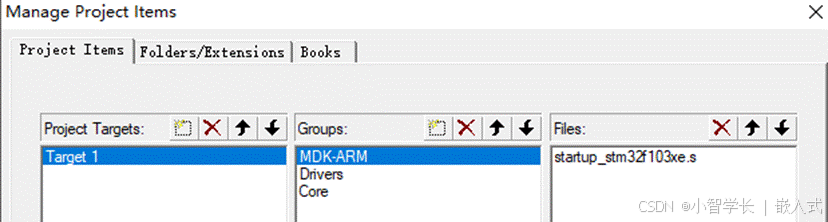

在Groups MDK-ARM中，添加启动文件startup_stm32f103xe.s

打开"Template\Drivers\CMSIS\Device\ST\STM32F1xx\Source\Templates\arm"，添加startup_stm32f103xe.s

这里根据不同芯片容量大小选择，STM32F103RC是大容量（芯片手册），所以选择hd后缀的文件。

这是ST提供的4个启动文件，分别适用于不同容量的STM32芯片。
这4个文件为：
startup_stm32f103x6.s
startup_stm32f103xb.s
startup_stm32f103xe.s
startup_stm32f103xg.s
其中，x6.s适用于小容量产品；xb.s适用于中等容量产品；xe适用于大容量产品；xg适用于超大容量产品
这里的容量是指FLASH的大小.判断方法如下：
小容量：16K<=FLASH≤32K
中容量：64K≤FLASH≤128K
大容量：256K≤FLASH<=512k
超大容量：768K≤FLASH<=1024K

startup_stm32f103xe.s是针对STMicroelectronics的STM32F103系列微控制器的启动代码。
它是一个汇编语言文件，包含了处理器的初始化和启动代码，以及一些中断处理程序。
当系统上电或复位时，处理器会首先执行该文件中的代码，以确保系统能够正确地启动。

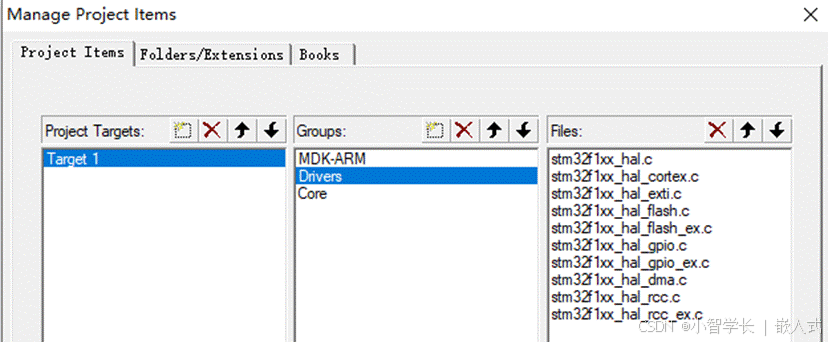

在Groups Drivers中，添加Template\Drivers\STM32F1xx_HAL_Driver\Src中需要用到的外设.c文件，用到什么加什么，这部分文件是STM32 HAL库的外设驱动文件。

无需全部添加，因为有一部分是模板文件，添加了会报重定义错误。

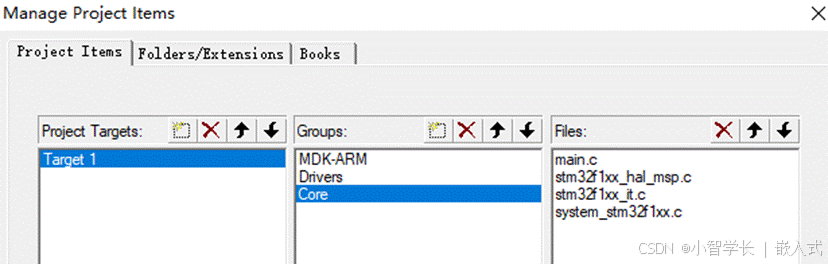

在Groups Core中，添加Template\Core\Src下所有.c文件

其中
main.c
是程序入口。

stm32f1xx_hal_msp.c
MSP(MCU support package)，它的作用是进行 MCU 级别的硬件初始化设置。

stm32f1xx_it.c
中断相关处理函数。

system_stm32f1xx.c
用于启动和初始化STM32F1xx系列微控制器，初始化系统时钟、系统时基和其他外设。它包含了一些重要的函数，例如SystemInit()、SystemCoreClockUpdate()和SysTick_Config()等。
