Proteus 51单片机仿真模拟步骤详解
一、环境搭建
- 安装Proteus 8 Professional（需包含ISIS原理图设计模块）
- 准备Keil μVision开发环境（用于编译生成.hex文件）
二、新建工程
- 创建新工程：File → New Project
- 命名工程并选择存储路径
- 选择默认原理图模板（DEFAULT）
- 选择"不创建PCB布局"
- 选择"创建固件项目"，设置：
- 系列：8051
- 控制器：AT89C51
- 编译器：Keil for 8051

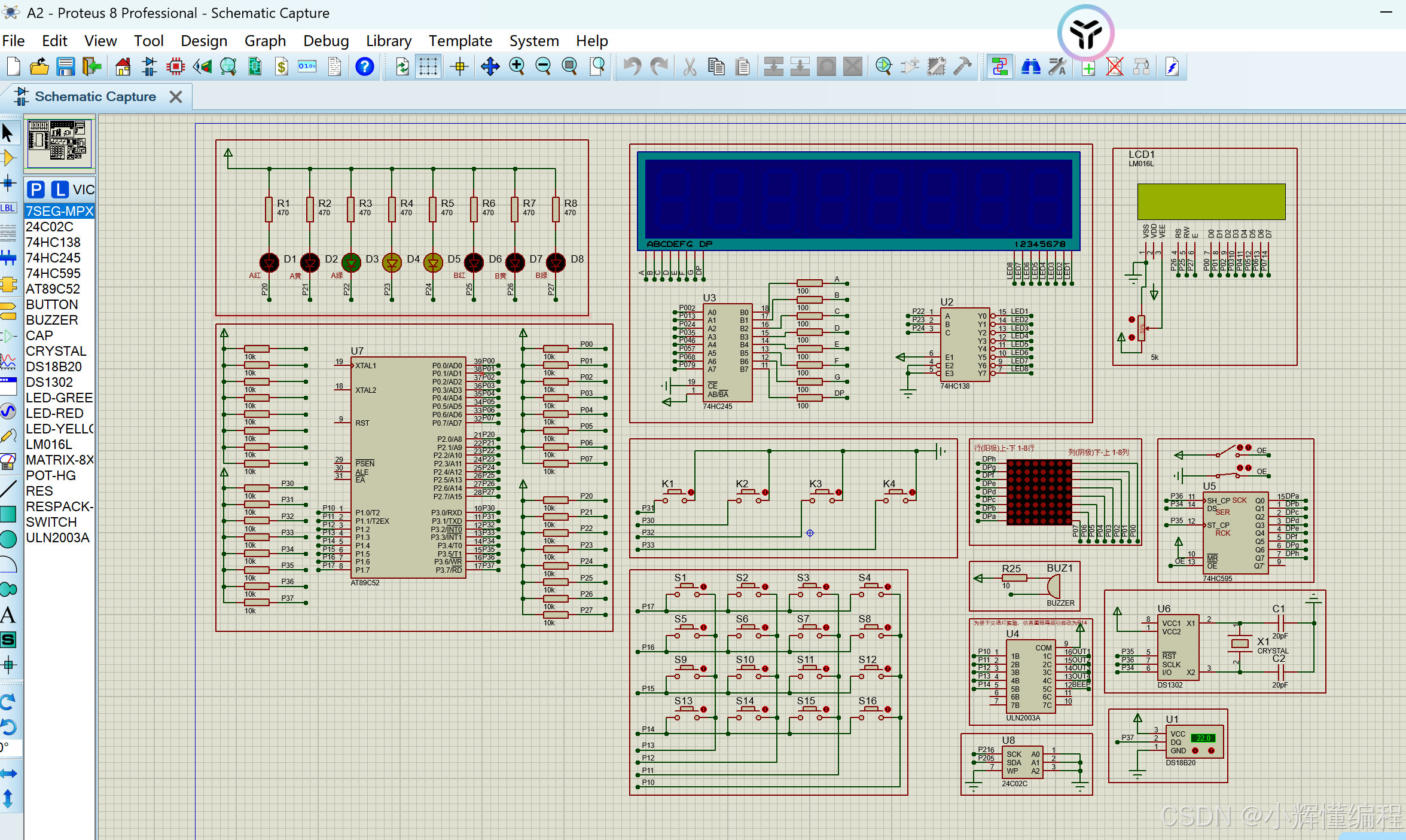

三、电路设计
典型最小系统电路：
[VCC]──┐
├─[10kΩ]─┬─[RESET]
[C1 10μF]─┘ └─[GND]
[11.0592MHz晶振]──┬─[XTAL1]
└─[XTAL2]
外设添加示例（LED控制）：
[P1.0]─[220Ω]─[LED]─[GND]
四、程序设计（Keil环境）
示例代码：
#include <reg51.h>
void delay(unsigned int t) {
while(t--);
}
void main() {
while(1) {
P1 = 0xFE; // 11111110
delay(60000);
P1 = 0xFF; // 全部熄灭
delay(60000);
}
}
编译设置：
- 勾选"Create HEX File"
- 设置Output目录
五、仿真配置
加载HEX文件：
- 右键单片机 → Edit Properties
- Program File选择生成的.hex文件
- Clock Frequency设为11.0592MHz
调试工具：
- 电压探针（Voltage Probe）
- 逻辑分析仪（Digital Oscilloscope）
- 寄存器查看窗口（8051 CPU Registers）
六、仿真运行
- 点击左下角运行按钮
- 使用调试快捷键：
- F11：单步执行
- F10：跳过函数
- Ctrl+F11：运行到光标处
七、常见问题排查表
| 现象 | 检查点 | 解决方法 |
|---|---|---|
| LED不亮 | 1. IO口配置模式 | 检查是否设置为推挽输出模式 |
| 程序不运行 | 1. 复位电路连接 | 确认EA引脚接高电平 |
| 时序不准确 | 1. 晶振频率设置 | 确认软件与硬件频率设置一致 |
八、高级仿真技巧
外设模拟：
- 添加虚拟终端（Virtual Terminal）实现串口通信
- 使用ADC0808模块进行模数转换仿真
- LCD1602显示模块调试
总线分析：
[P0]─[74LS245]─[LED阵列]使用总线工具（Bus）简化复杂连线
信号发生器的应用：
- 设置PWM信号输入
- 模拟传感器信号输入
建议调试时采用分层验证法：先验证最小系统→测试单个IO口→验证定时器中断→最后集成外设功能。
