一、汽车总线技术概述

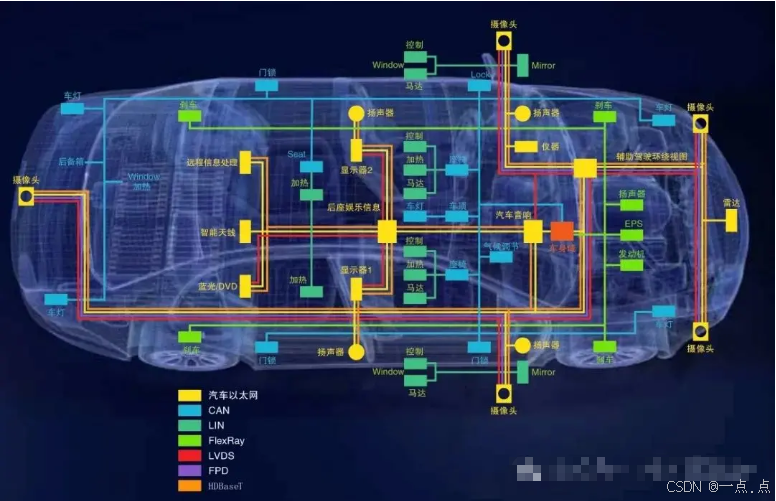

汽车总线是车载电子系统的通信骨架，用于实现ECU（电子控制单元）之间的数据传输。随着汽车电子化、智能化发展，总线技术逐步演进，形成多种协议并存的分层架构。
二、主流汽车总线技术对比分析
1. CAN总线（Controller Area Network）
技术特性：
物理层：双绞线差分信号，支持总线型拓扑。
数据速率：经典CAN（CAN 2.0）最高1 Mbps，CAN FD（灵活数据速率）可达5 Mbps。
访问机制：基于优先级的CSMA/CA（载波侦听多路访问/冲突避免）。
帧结构：标准帧（11位ID）和扩展帧（29位ID）。
优点：
高可靠性：内置错误检测与重传机制。
低成本：广泛普及，硬件成本低。
实时性：满足多数控制场景需求。
缺点：
带宽受限，难以支持大数据量传输。
无时间同步机制，不适合高精度控制。
应用场景：
动力系统（发动机、变速箱）、车身控制（车门、灯光）、诊断系统（OBD）。
变种技术：
CAN FD：提升数据场长度（64字节）和速率，用于ADAS传感器数据。
2. LIN总线（Local Interconnect Network）
技术特性：
物理层：单线传输，UART通信简化版。
数据速率：最高20 Kbps。
拓扑结构：主从模式，单一主节点控制通信。
优点：
超低成本，布线简单。
低功耗设计，适合低复杂度节点。
缺点：
带宽极低，仅支持简单控制指令。
无容错机制，可靠性较低。
应用场景：
车窗、雨刷、座椅调节等非关键子系统。
3. FlexRay总线
技术特性：
物理层：双通道冗余设计，支持星型或总线型拓扑。
数据速率：每通道10 Mbps，双通道可达20 Mbps。
访问机制：时间触发（TDMA）与事件触发混合模式。
优点：
高实时性：确定性的时间触发通信。
高可靠性：冗余通道支持故障容错。
缺点：
成本高，协议复杂度高。
配置复杂，开发周期长。
应用场景：
线控系统（Brake-by-Wire）、高端动力总成、主动悬架。
4. MOST总线（Media Oriented Systems Transport）
技术特性：
物理层：光纤或电气传输，环形拓扑。
数据速率：MOST25（25 Mbps）、MOST50（50 Mbps）、MOST150（150 Mbps）。
访问机制：同步时间槽分配。
优点：
高带宽，支持多媒体数据流。
低延迟，音视频同步能力强。
缺点：
成本高昂，扩展性受限。
环形拓扑单点故障影响全局。
应用场景：
车载信息娱乐系统（音频、视频）、导航系统。
5. 车载以太网（Automotive Ethernet）
技术特性：
物理层：双绞线（100BASE-T1、1000BASE-T1）或光纤。
数据速率：100 Mbps~10 Gbps（如10BASE-T1S）。
协议栈：基于TCP/IP，支持DoIP（诊断协议）。
优点：
超高带宽，支持自动驾驶大数据传输。
开放标准，兼容性强。
支持软件定义网络（SDN）。
缺点：
实时性需通过TSN（时间敏感网络）增强。
电磁兼容性（EMC）要求高。
应用场景：
ADAS（摄像头、雷达）、智能座舱、OTA升级。
关键协议：
TSN：提供时间同步和低延迟保障。
AVB（音视频桥接）：用于多媒体传输。
6. 其他专用总线
LVDS（低压差分信号）：
用于摄像头/显示屏高速点对点传输（1-3 Gbps）。
SENT（单边半字传输协议）：
低成本传感器数据传输（如压力、温度）。
三、总线技术对比总结
| 特性 | CAN | LIN | FlexRay | MOST | 车载以太网 |
|---|---|---|---|---|---|
| 速率 | ≤5 Mbps | ≤20 Kbps | ≤20 Mbps | ≤150 Mbps | ≤10 Gbps |
| 成本 | 低 | 极低 | 高 | 高 | 中等-高 |
| 实时性 | 中等 | 低 | 高 | 中等 | 高（TSN） |
| 可靠性 | 高 | 低 | 极高 | 中等 | 高 |
| 拓扑 | 总线型 | 主从链 | 星型/总线 | 环形 | 星型/混合 |
| 典型应用 | 车身控制 | 简单执行器 | 线控系统 | 多媒体 | ADAS/智能座舱 |
四、应用场景与选型建议
低复杂度控制：LIN > CAN（成本优先）。
高可靠性控制：FlexRay > CAN FD（动力/底盘）。
多媒体传输：MOST（传统车型）→ 车载以太网（新型架构）。
自动驾驶与智能网联：车载以太网 + TSN。
传感器网络：SENT（低速）、LVDS（高速）。
五、未来发展趋势
以太网主导：逐步替代CAN/LIN，成为主干网络。
TSN普及：解决实时性与带宽矛盾。
区域架构：Zonal架构简化布线，依赖高速总线。
无线通信：5G/V2X与有线总线协同。
通过以上分析可见，汽车总线技术呈现分层化、多元化的特点，未来将以以太网为核心，结合传统总线形成混合网络，以满足智能化、网联化的需求。
