电感的基本特性
流过电感的电流不能突变
电感只能限制电流的变化速度
但是它是不会改变电路的电流最大值
电感回路的电阻突然变很大会怎样
电感流过电流时，如果电感回路的电阻突变变得很大，电感会感生出一个很高的电压，此时容易击穿器件，所以应用电感时，必须要考虑电感的续流回路

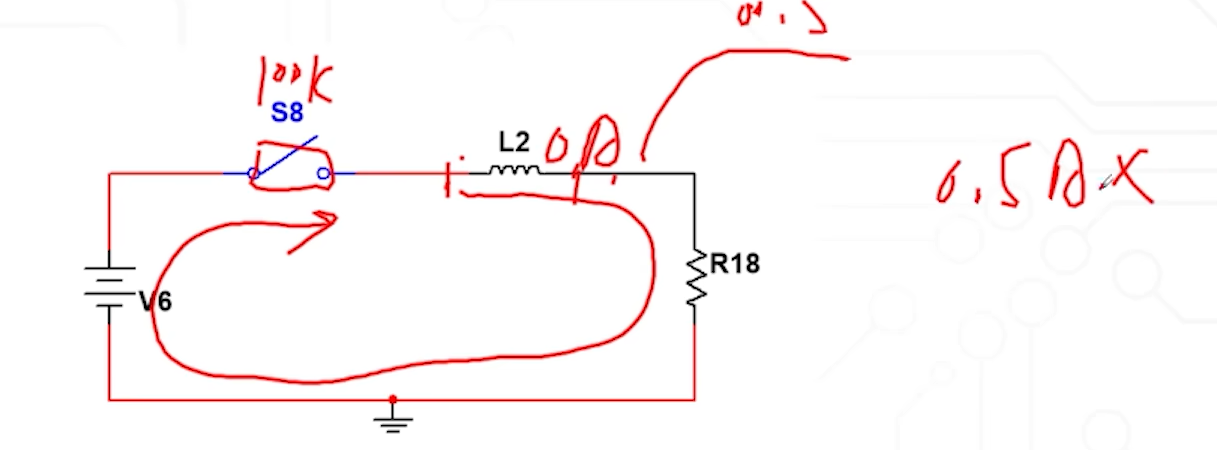

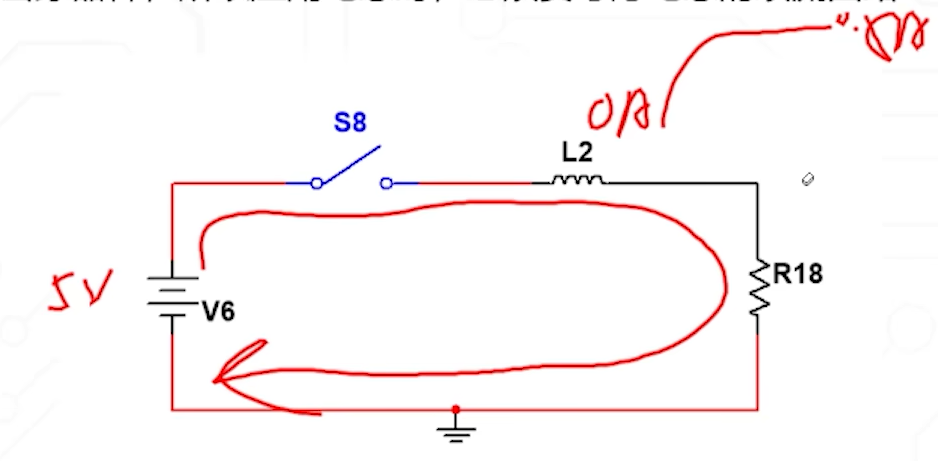

我现在假如，说我突然之间把开关给断开了，我们刚刚说了电感它的电流是不能突变的，这个不能突变，它既包括电流的上升过程不能突变，它下降的过程也是不能突变。

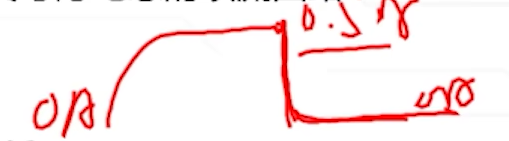

只要有电感就算开关断开，是不会突然到0的。它也一样会被电感强制的释放，就是它的电流它会到0，但是它是实实在在地把它自身所储存的电流能量给释放出来的，它释放电流的过程，我们开关断开之后，这一个回路它依旧会流过电流的，这时候的话就会有一个很麻烦的事情了，我开关断开了，但是我电感依旧强制性的会让我回路流过电流，这样子的话电流会跑到哪里去呢？它就会跑到我们这一个开关两端的寄生电容上面去。因为我们寄生电容它是非常小的，你这一个电流一旦存到我电容上面去之后，我们就会发现它这两端，就会产生一个很高的电压，所以这个时侯的话我们是会发现，当我开关断开一瞬间，开关两端会有一个高压，高压轻轻松松都能够达到几百伏，甚至几千上万伏都有可能，如果说你电感很大的话。
电感为了维持电流不突变，它可以感生出一个无穷大的电压去维持住这个电流（这就是为什么必须要考虑续流回路的原因）
0.5A乘上100k这么大的一个电压，还要加上我们这一个电阻上面的压降和电源的压降，相对于开关两端产生的电压太小了，所以可以忽略不计。
电感回路它的阻抗是不能发生突变的，一旦发生突变，它就会产生出一个很高的电压，然后这也就是为什么我们老是说，我们去插有一些电器的时候，就是说你这插你插头时，你会发现你插头会拍拍拍在那里打火，原因就是因为你这个机器里面，它里面是有电感的，然后它的电感，如果说它续流回路没做好的话，擦插头时候一会有电，一会没有电，插头附件就是高压。

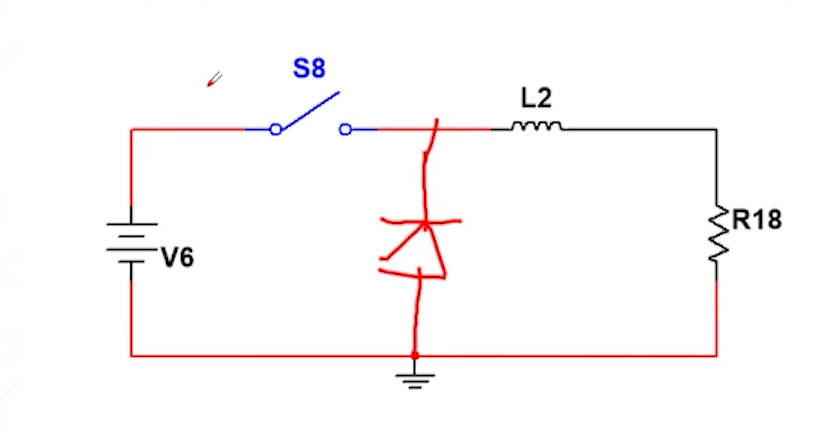

下面就是上图续流回路的接法
电感的感抗计算公式
电感在频率越高时，阻阻抗越大，频率越低时，阻抗越小。
L是电感大小

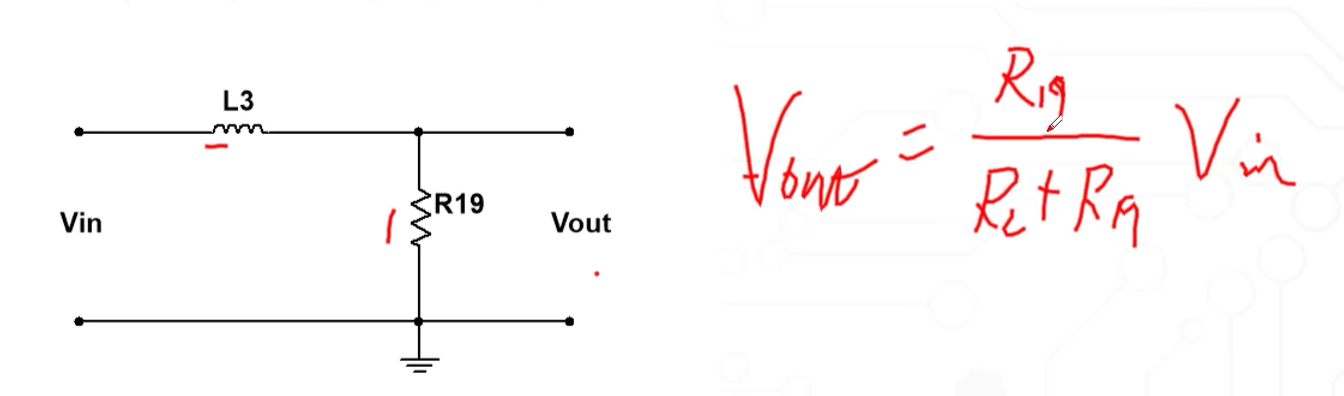

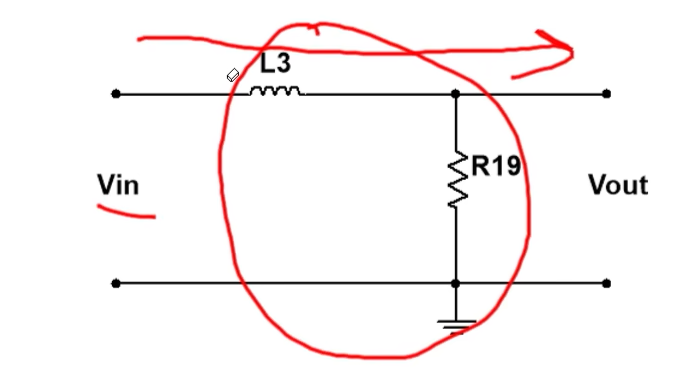

电感的低通滤波原理
低通滤波电路可以让低频的信号流过， 衰减高频信号。输入信号的频率低于我们低通滤波电路的截止频率的时候，它就可以顺利的通过我们这个电路

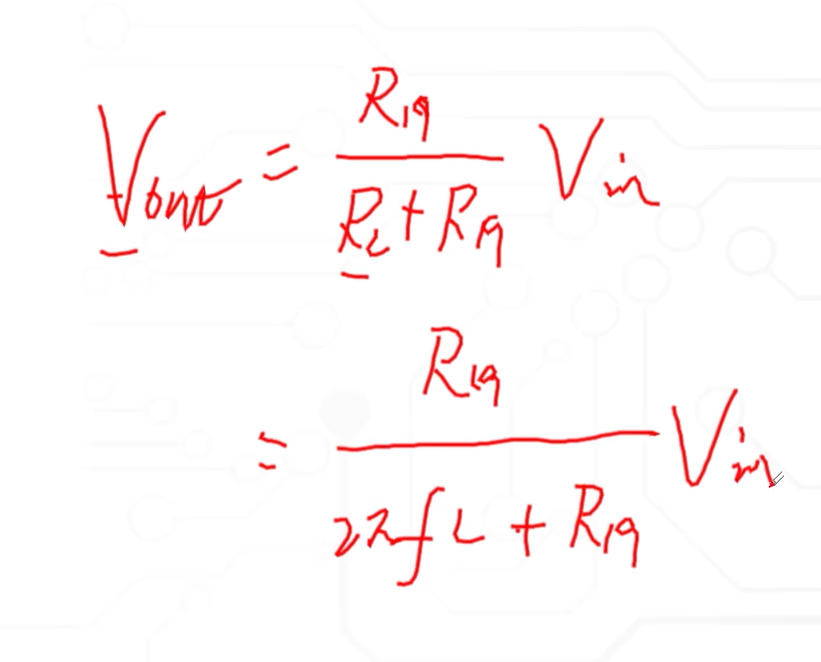

当RL越大的时候，我们这个输出就会越低
f越大，vout越小，Vout会衰减成只有输入信号的0.707倍的时候，对应的这一个信号的频率，这个频率的信号就称之为是什么呢？我们这一个LR低通滤波电路的截止频率

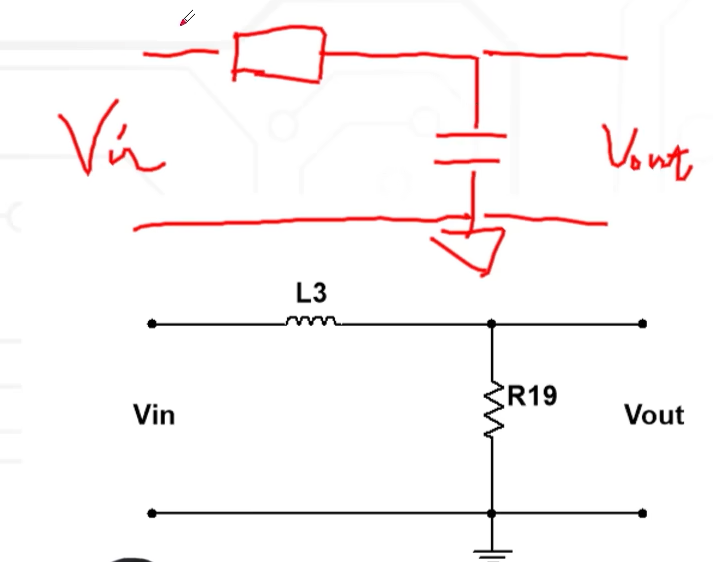

RC低通和LR低通的对比
电阻它是一个耗能器件，电流过电阻，电阻就会发热所以电阻它是会耗能的，RC低通滤波一般就只能适用就是电流很小的一些电路中。
二极管
二极管的基础结构
二极管的结构就是一个PN节，导通后肯定会存在压降（硅管≈0.7V；锗管≈0.3V）
其结构就像一个漏斗结构，普通二极管只能单向导通
注意：二极管两端不能直接接大于二极管导通压降的电压，否则电流会很大，烧毁二极管
半导体：通了电，不一定有电流通过，只有当它只有满足某一些条件的时候，才有电流流过，一般来说我们可以人为的去给半导体上面去掺杂一些材料，比如说当我们把半导体上面，掺杂一些p型的材料的时候，它就会变成p型的半导体，当我们把它掺杂一些n型的材料的时候，我们就可以把它变成一个n型的半导体，当我们把p型半导体和n型半导体结合在一起的时候，我们就说这里就形成了一个p节，这个pn节就叫二极管，二极管是我们最简单的一个晶体管。
就我们在这里看到有一条灰色的形状，这一个对应的就是我们门二极管的负极（阴极），然后另外一端就是它的正极（阳极），电流方向就只能从正极往负极走（普通二极管），然后有一些稳压二极管啥的它会工作在击穿区，击穿的时候它的电流就相反，普通二极管电流方向只能单方向走，流过二极管的电流越大压降就越大，因为里面会有寄生电阻（ESR），所以电流越大压降越大。
二极管的基本功能
二极管具有单向导通特性
二极管的漏电特性
二极管它并不是一个很理想的器件，它只要加了一个反向电压，虽然说它自身是不导通，但是它依旧会有一点点的漏电流会漏过来，不单单是二极管，我们所有的半导体材料都一样，只要你的这一个器件上面有耐压，即使你这个器件，它是处于一个不工作，或者不导通的状态，你的器件上面依旧会有漏电流的，只是说你要看你漏电流的大小而己。
二极管反向截止并不代表完全关断，其实会有微弱的漏电流
其中肖特基二极管的漏电流会比较大
对于一些你对漏电流要求比较高的场景的话，肖特基就不适用了，但是肖特基还有一个很好的特点，它会比普通二极管的开关速度会快很多，你可以认为肖特基就是一个高速的开关型二极管。
二极管的整流功能

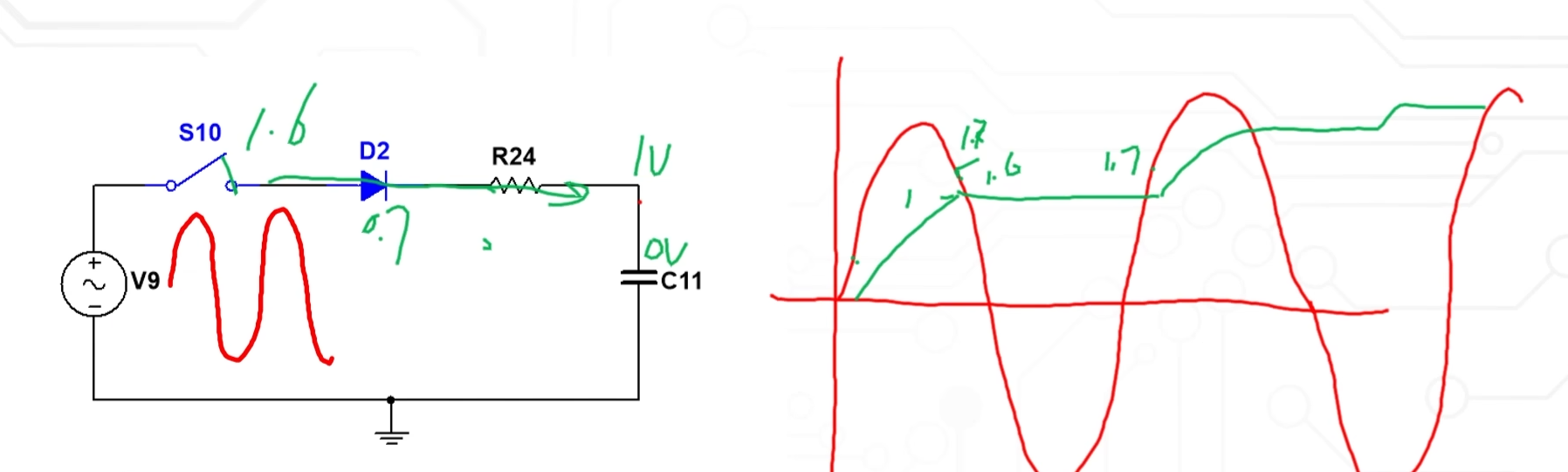

二极管的整流功能（峰值检波功能）
整流：简单来说就是我们可以把一个交流电变成一个直流电
最终就是会充到比输入信号最大值少0.7伏的状态，就会停止充电，后面的话它就一直是会保持这个直流电压。
叫峰值检波功能的原因：你电容上面的一个峰值的电压约等于Vin-max减去二极管的压降0.7，
全波整流（正负段都用到了）的工作原理
和只有一个二极管的半波整流原理很类似，只是说它在半波整流的基础上加多了几个二极管而己。

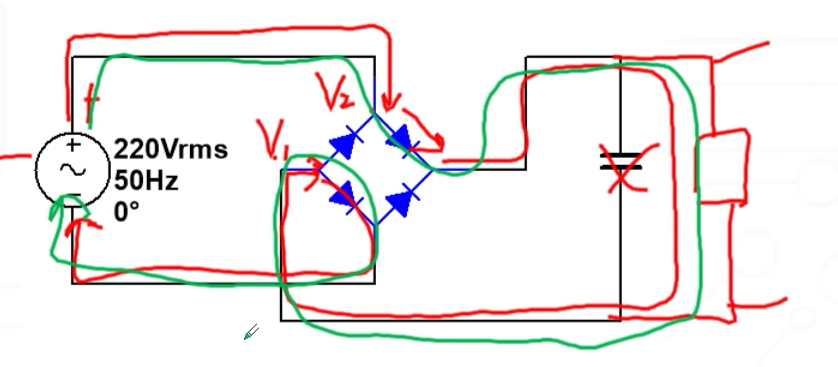

V1比V2小，二极管不导通，那电流只能回负极了

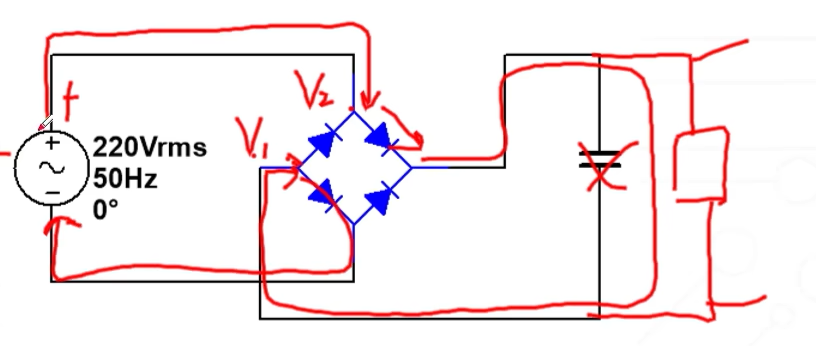

电流走向是绿色这条线，

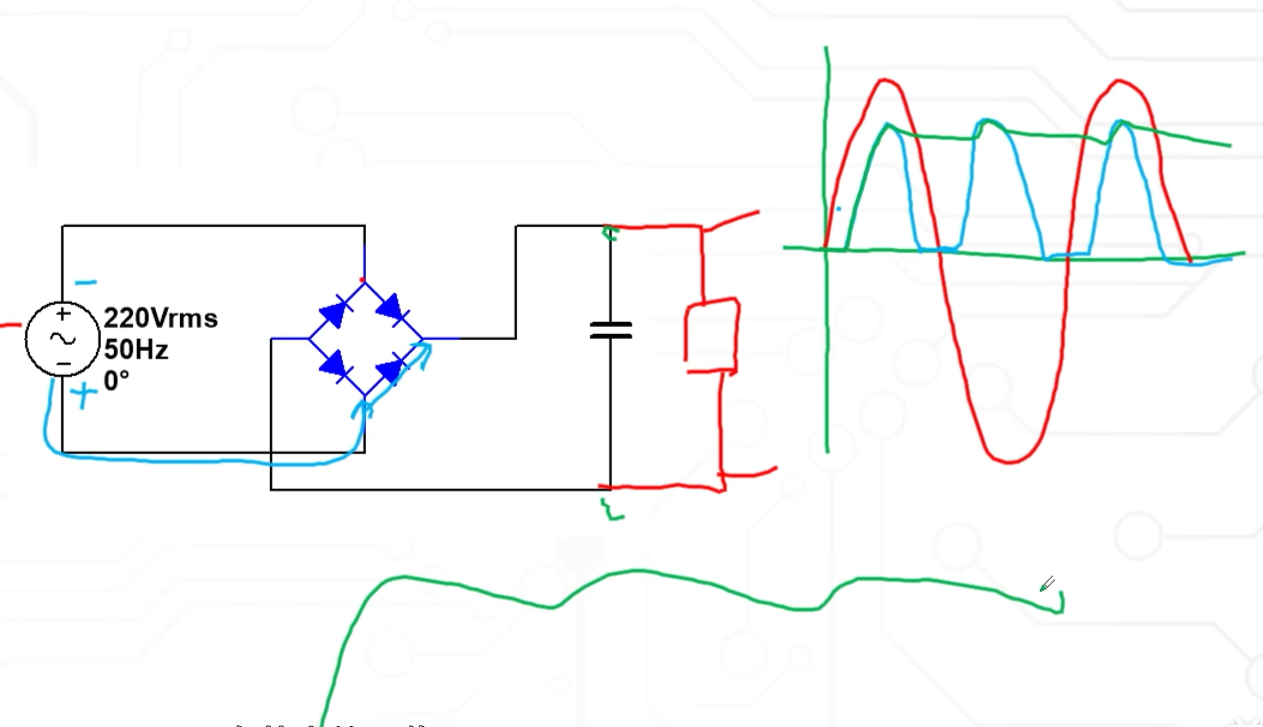

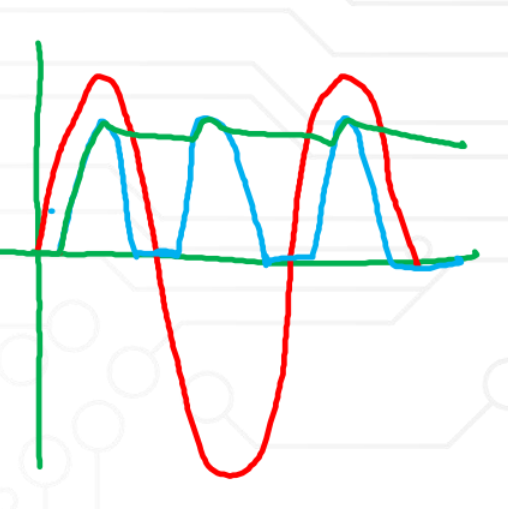

红色是输入波形，蓝色是输出波形（小两个二极管压降），

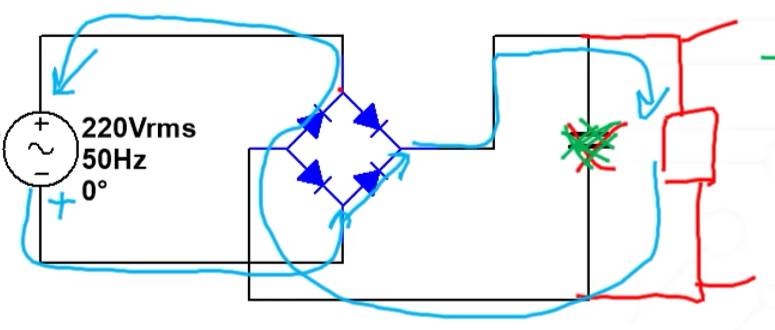

当输入变负值了以后，电流流向如下：
加了电容就是绿色波形
二极管的钳位功能
利用二极管的导通电压特性，可以实现对信号线进行钳位
假设导通压降是0.7v，只要导通了两端电压基本不变（利用这个特性来实现钳位的功能）

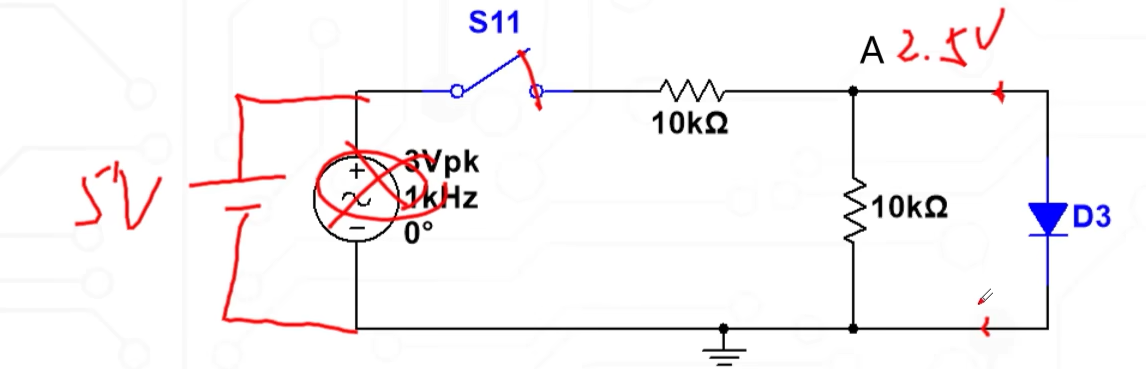

在其中一个电阻并联上一个二极管，这个电阻前的电压就不是2.5v了，就是0.7v了，只有外部条件比二极管导通压降要大的时候
二极管控制电路的电流方向

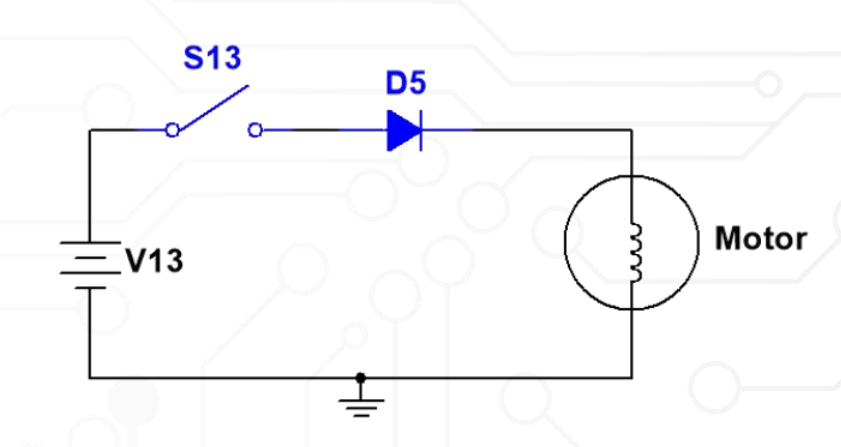

带直流有刷电机，加从下到上电流就是一个方向的转，自己不希望电机反转，就利用二极管控制电流方向。
二极管的最大反向耐压
二极管承受反向电压时会自动截止，但是每一个二极管都有最大反向耐压值，二极管不是理想器件。
没有最大正向电压，因为正向导通以后，它等于它额定电压值，流向它的电流不能超过它的最大电流，如果超过，这时侯容易就会导致二极管发热损坏。
商家标的反向电压会有余量的

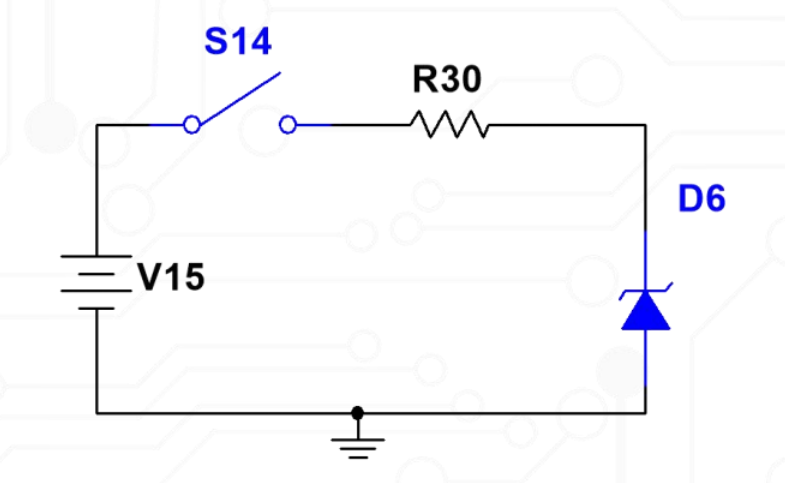

稳压二极管的基本功能
稳压二极管是工作在反向击穿状态，当其发生反向击穿时，
稳压二极管两端的电压会保持在某个电压值
也不是特别稳定的保持这个电压值，电流加大，这个电压也会慢慢升高
P=I*V，当这个大于额定功率的时候，稳压管就坏掉了。稳压电流不能太大，也不能太小，太小没有那么稳定，一般建议大家，普通的稳压管的工作电流就让他工作在5mA左右，但不同的稳压管它电流是不一样的，大部分的稳压管我们建议大家尽量就是工作在5mA左右。
