引言
图像直方图是数字图像处理中非常重要的分析工具，它能够直观地展示图像的像素值分布情况。本文将详细介绍如何使用OpenCV和Matplotlib绘制灰度图像和彩色图像的直方图，并分析不同绘制方法的区别与应用场景。
1. 灰度图像直方图分析
1.1 读取灰度图像
首先我们读取一张灰度图像作为示例：
import cv2
import matplotlib.pyplot as plt
import numpy as np
phone = cv2.imread('phone.png', cv2.IMREAD_GRAYSCALE)
1.2 使用Matplotlib绘制直方图
将图像转换为一维数组后，使用Matplotlib的hist()函数绘制直方图：
# 将图像转换为一维数组
a = phone.ravel() # 使用numpy的ravel函数将多维数组拉成一维数组
# 绘制直方图
plt.hist(a, bins=256)
plt.show()
参数说明：
a：一维数组，包含图像的所有像素值bins=256：指定直方图的柱子数量，对应256个灰度级
这种方法简单直接，适合快速查看图像的整体像素分布。
1.3 使用OpenCV计算直方图并绘制
OpenCV提供了calcHist()函数专门用于计算直方图：
phone_hist = cv2.calcHist([phone], [0], None, [16], [0,256])
plt.plot(phone_hist)
plt.show()
参数解析：
[phone]：输入图像列表[0]：计算通道索引（灰度图像为0）None：不使用掩模[16]：直方图的柱子数量（bin数量）[0,256]：像素值范围
这种方法计算更精确，且可以灵活控制bin的数量，适合需要定量分析的场景。
2. 彩色图像直方图分析
对于彩色图像，我们可以分别分析每个颜色通道的像素分布：
img = cv2.imread('phone.png') # 读取彩色图像
color = ('b', 'g', 'r') # 定义颜色通道对应的绘图颜色
plt.figure()
for i, col in enumerate(color):
histr = cv2.calcHist([img], [i], None, [256], [0,256])
plt.plot(histr, color=col)
plt.show()
代码解析：
- 分别计算B、G、R三个通道的直方图
- 使用不同颜色绘制各通道的直方图曲线
- 蓝色(B)曲线代表蓝色通道的像素分布
- 绿色(G)曲线代表绿色通道的像素分布
- 红色®曲线代表红色通道的像素分布

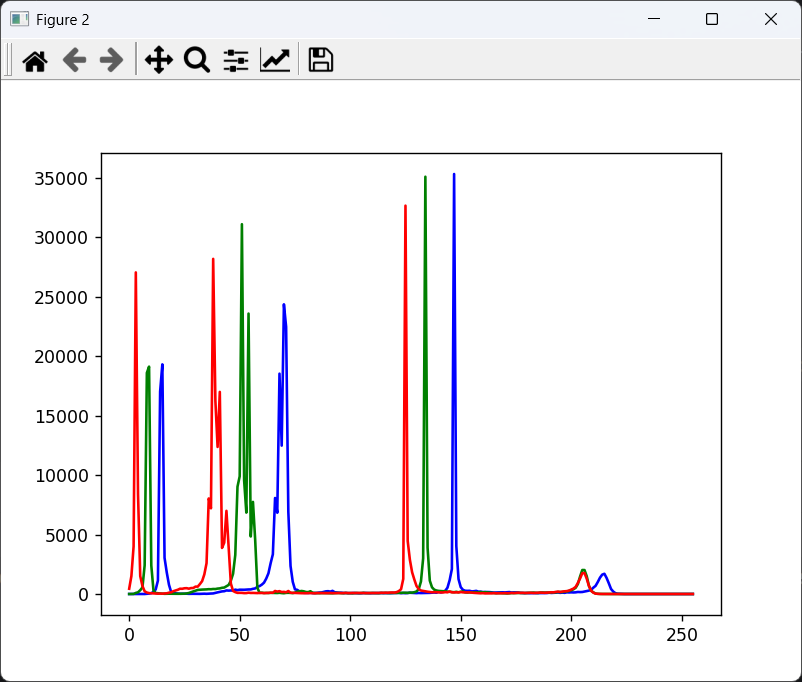

- 显示图如下所示：
3. 不同绘制方法的对比与应用
| 方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| Matplotlib的hist() | 简单直接，无需额外计算 | 灵活性较低，无法单独处理多通道 | 快速查看灰度图像分布 |
| OpenCV的calcHist()+plot() | 计算精确，可控制bin数量 | 需要额外绘图代码 | 精确分析，多通道处理 |
| 多通道分别绘制 | 可分析各颜色通道分布 | 需要循环处理各通道 | 彩色图像分析 |
4. 实际应用建议
- 图像增强：通过直方图分析可以确定图像对比度不足或过曝等问题
- 阈值选择：直方图的波谷常作为二值化的理想阈值
- 颜色校正：分析各通道分布可指导白平衡调整
- 图像比较：相似图像的直方图通常也相似
5. 扩展技巧
- 直方图均衡化：使用
cv2.equalizeHist()改善图像对比度 - 直方图匹配：使一幅图像的直方图与另一幅图像相似
- 自适应直方图均衡化：
cv2.createCLAHE()解决全局均衡化的问题
结语
掌握图像直方图的分析方法对于数字图像处理至关重要。本文介绍了多种直方图绘制方法，从简单的灰度图像分析到复杂的彩色图像通道分离，读者可以根据实际需求选择合适的方法。直方图不仅是图像分析的工具，更是许多高级图像处理算法的基础。
希望这篇博客能帮助你更好地理解和应用图像直方图分析技术！在实际项目中，不妨多尝试不同的bin数量和绘制方式，找到最适合你应用场景的分析方法。
