海思摄像头内部视频处理模块
一、各组件基本概念
1、MIPI
MIPI（Mobile Industry Processor Interface）即移动行业处理器接口，是由MIPI联盟发起的为移动应用处理器制定的开放标准，它定义了一系列用于连接移动设备内部组件的接口规范，主要目的是解决不同厂商的芯片、显示屏、摄像头等组件之间的互联互通问题，在手机等移动设备中，MIPI接口应用广泛，例如MIPI CSI（Camera Serial Interface）用于连接摄像头和处理器，MIPI DSI（Display Serial Interface）用于连接显示屏和处理器，使用MIPI接口可以减少信号干扰，降低功耗，提高数据传输速率和可靠性
这个就是MIPI接口，数据线的厚度像纸一样
2、海思是如何去配置摄像头的
- 硬件连接：将摄像头模块通过MIPI CSI等接口连接到海思芯片的相应引脚，确保电源、时钟等信号正常连接
- 驱动加载：在系统启动时加载海思提供的摄像头驱动程序，这些驱动程序负责与硬件进行底层通信，提供基本的控制接口
- 参数配置：通过驱动提供的接口，配置摄像头的各种参数，如分辨率、帧率、曝光时间、增益等，可以使用海思提供的SDK编写应用程序来实现参数的配置
- 初始化和校准：对摄像头进行初始化操作，包括传感器的初始化、图像格式的设置等，同时，可能需要进行一些校准操作，如自动白平衡、自动对焦等，以确保图像质量
- 数据传输和处理：配置完成后，摄像头开始采集图像数据，并通过MIPI CSI接口将数据传输到海思芯片，芯片内部的图像处理模块对数据进行处理和分析
3、VI
VI（Video Input）即视频输入，在海思等视频处理系统中，VI模块负责接收外部视频源（如摄像头）输入的视频数据，它可以对输入的视频数据进行格式转换、裁剪、缩放等预处理操作，将其转换为系统内部可以处理的格式，VI模块还可以对视频数据进行帧率转换、色彩空间转换等操作，以满足后续处理模块的需求
4、ISP
ISP（Image Signal Processor）即图像信号处理器，是一种专门用于处理图像数据的芯片或模块，在摄像头系统中，ISP的主要作用是对原始的图像数据进行处理和优化，以提高图像的质量，具体功能包括：
- 去噪：去除图像中的噪声，使图像更加清晰。
- 白平衡：调整图像的颜色温度，使图像的颜色更加真实。
- 色彩校正：校正图像的色彩偏差，使图像的颜色更加鲜艳。
- 锐化：增强图像的边缘和细节，使图像更加清晰。
- 直方图均衡化：调整图像的亮度和对比度，使图像的细节更加明显。
5、VPSS
VPSS（Video Processing Sub-System）即视频处理子系统，是海思等视频处理芯片中的一个重要模块，VPSS主要负责对输入的视频数据进行进一步的处理和分析，包括：
- 视频缩放：对视频图像进行放大或缩小，以适应不同的显示设备或处理需求
- 视频裁剪：裁剪视频图像的部分区域，只保留感兴趣的部分
- 视频拼接：将多个视频图像拼接成一个大的视频图像
- 视频增强：对视频图像进行增强处理，如提高亮度、对比度、清晰度等
- 视频分析：对视频图像进行分析，如目标检测、运动检测等
6、VENC
VENC（Video Encoder）即视频编码器，是一种将原始的视频数据进行压缩编码的设备或模块，在视频处理系统中，VENC的主要作用是将经过处理的视频数据（如经过ISP和VPSS处理后）压缩成特定的视频编码格式，如H.264、H.265等，通过压缩编码，可以减少视频数据的存储空间和传输带宽，提高视频的传输效率和存储效率
7、VDEC
VDEC（Video Decoder）即视频解码器，是一种将压缩编码后的视频数据进行解码还原的设备或模块，与VENC相反，VDEC的主要作用是将经过压缩编码的视频数据（如H.264、H.265等格式）解码成原始的视频数据，以便进行显示或进一步的处理，在视频播放系统中，VDEC是必不可少的组件之一
8、码率
码率（Bit Rate）也称为比特率，是指单位时间内传输或存储的比特数，通常用bps（比特每秒）表示，在视频领域，码率是衡量视频质量和数据量大小的重要指标之一，较高的码率意味着单位时间内传输或存储的比特数更多，视频的质量通常也更好，但同时也需要更大的存储空间和传输带宽，相反，较低的码率可以减少存储空间和传输带宽的需求，但可能会导致视频质量下降，出现模糊、卡顿等现象
9、VO
VO（Video Output）即视频输出，在海思等视频处理系统中，VO模块负责将处理后的视频数据输出到外部显示设备，如显示器、电视机等，VO模块可以支持多种视频输出接口，如HDMI、VGA、CVBS等，以满足不同显示设备的需求，同时，VO模块还可以对输出的视频数据进行格式转换、分辨率调整等操作，以适应不同显示设备的要求

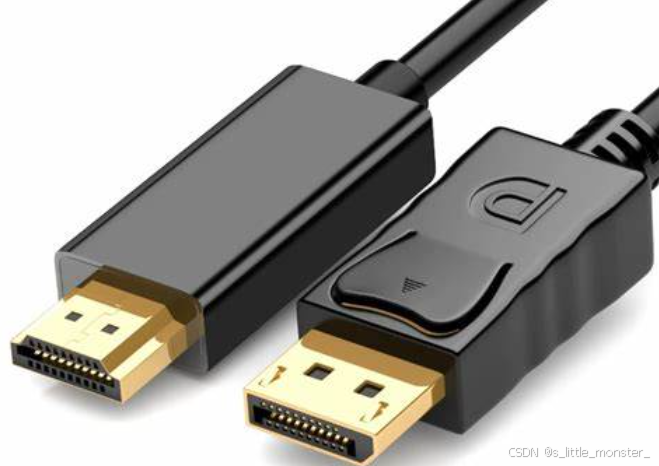

10、HDMI
HDMI（High-Definition Multimedia Interface）即高清晰度多媒体接口，是一种用于传输高质量音视频信号的数字接口，HDMI接口可以同时传输未经压缩的高清视频信号和多声道音频信号，支持多种分辨率和刷新率，如1080p、2K、4K等，与传统的模拟接口（如VGA、CVBS等）相比，HDMI接口具有更高的传输速率、更好的图像质量和更低的信号干扰，在现代的高清电视、电脑显示器、投影仪等设备中，HDMI接口已经成为了主流的音视频输入接口
11、VDA
VDA（Video Decode Accelerator）即视频解码加速器，视频文件通常采用特定的编码格式（如 H.264、H.265 等）进行压缩，以减少存储空间和传输带宽，解码则是将压缩的视频数据还原为原始的图像帧序列的过程，这一过程涉及大量复杂的计算，视频解码加速器通过专门的算法和电路设计，针对视频解码的特定任务进行优化，能够快速处理这些计算任务，从而实现视频的高效解码，作用类似于DMA，绕过CPU并分担CPU执行解码工作

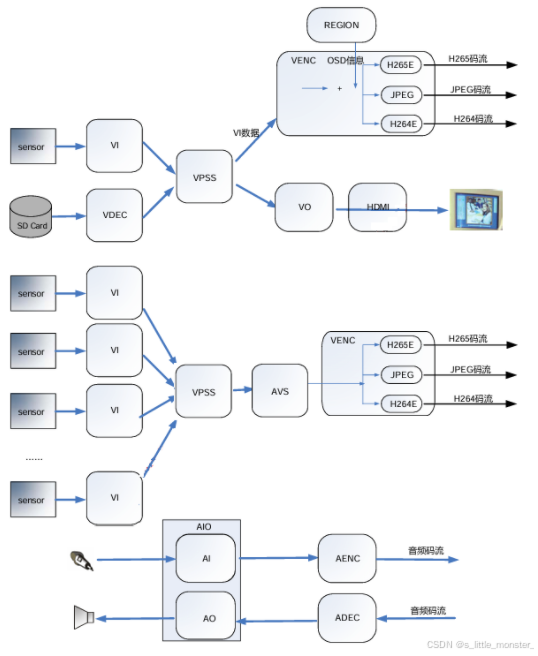

二、各组件的相互配合
- VI 采集视频信号，为后续处理提供原始数据
- ISP 提升图像质量，为视频处理提供高质量的图像基础
- VPSS 进行多种视频处理操作，为编码或显示做准备
- VENC 和 VDEC 分别实现视频的编码和解码，以适应不同的应用场景
- VO 将最终处理后的视频信号输出显示
- MIPI 确保了这些组件之间的通信和数据交互的顺畅，使得整个视频处理系统能够协调工作
在视频录制过程中，VI 采集视频，ISP 处理图像，VPSS 进行格式转换等预处理，VENC 进行编码，各组件通过 MIPI 接口传输数据，协同完成视频录制功能，其中sensor是传感器的意思
以上就是关于海思以及类似海思的视频处理的模块的详细介绍~
