LVS简介
LVS（Linux Virtual Server）即Linux虚拟服务器，是由章文嵩博士主导的开源负载均衡项目，通过LVS提供的负载均衡技术和Linux操作系统实现一个高性能、高可用的服务器集群，它具有良好可靠性、可扩展性和可操作性，从而以低廉的成本实现最优的服务性能。目前LVS已经被集成到Linux内核模块中。该项目在Linux内核中实现了基于IP的数据请求负载均衡调度方案，终端互联网用户从外部访问公司的外部负载均衡服务器，终端用户的Web请求会发送给LVS调度器，调度器根据自己预设的算法决定将该请求发送给后端的某台Web服务器，比如，轮询算法可以将外部的请求平均分发给后端的所有服务器，终端用户访问LVS调度器虽然会被转发到后端真实的服务器，但如果真实服务器连接的是相同的存储，提供的服务也是相同的服务，最终用户不管是访问哪台真实服务器，得到的服务内容都是一样的，整个集群对用户而言都是透明的。最后根据LVS工作模式的不同，真实服务器会选择不同的方式将用户需要的数据发送到终端用户，
LVS工作模式分为NAT模式、TUN模式、以及DR模式。
LVS的IP负载均衡技术是通过IPVS模块来实现的，IPVS是LVS集群系统的核心软件，它的主要作用是：安装在Director Server上，同时在Director Server上虚拟出一个IP地址**，用户必须通过这个虚拟的IP地址访问服务**。这个虚拟IP一般称为LVS的VIP，即Virtual IP。访问的请求首先经过VIP到达负载调度器，然后由负载调度器从Real Server列表中选取一个服务节点响应用户的请求。
当用户的请求到达负载调度器后，调度器如何将请求发送到提供服务的Real Server节点，而Real Server节点如何返回数据给用户，是IPVS实现的重点技术，IPVS实现负载均衡机制有三种，分别是NAT、TUN和DR.
LVS 核心组件和专业术语
# 核心组件
LVS 的 管理工具ipvsadm 和 内核模块 ipvs
ipvsadm ：用户空间的命令行工具，用于管理集群服务及集群服务上的RS（Real Server 后端的真实服务器）等
ipvs： 工作于内核上的程序，可根据用户定义的集群实现请求转发
# 专业术语
VS：Virtual Server 虚拟服务
DR、DS：Director，Balancer 负载均衡器、分发器
RS：Real Server 后端请求处理的真实服务器
CIP：Client IP 用户端IP
# 负载均衡器 有两个IP VIP，DIP
VIP：Director Virtual IP 负载均衡器虚拟IP
DIP： Director IP 负载均衡器IP
RIP： Real Server IP 后端请求处理真实服务器IP

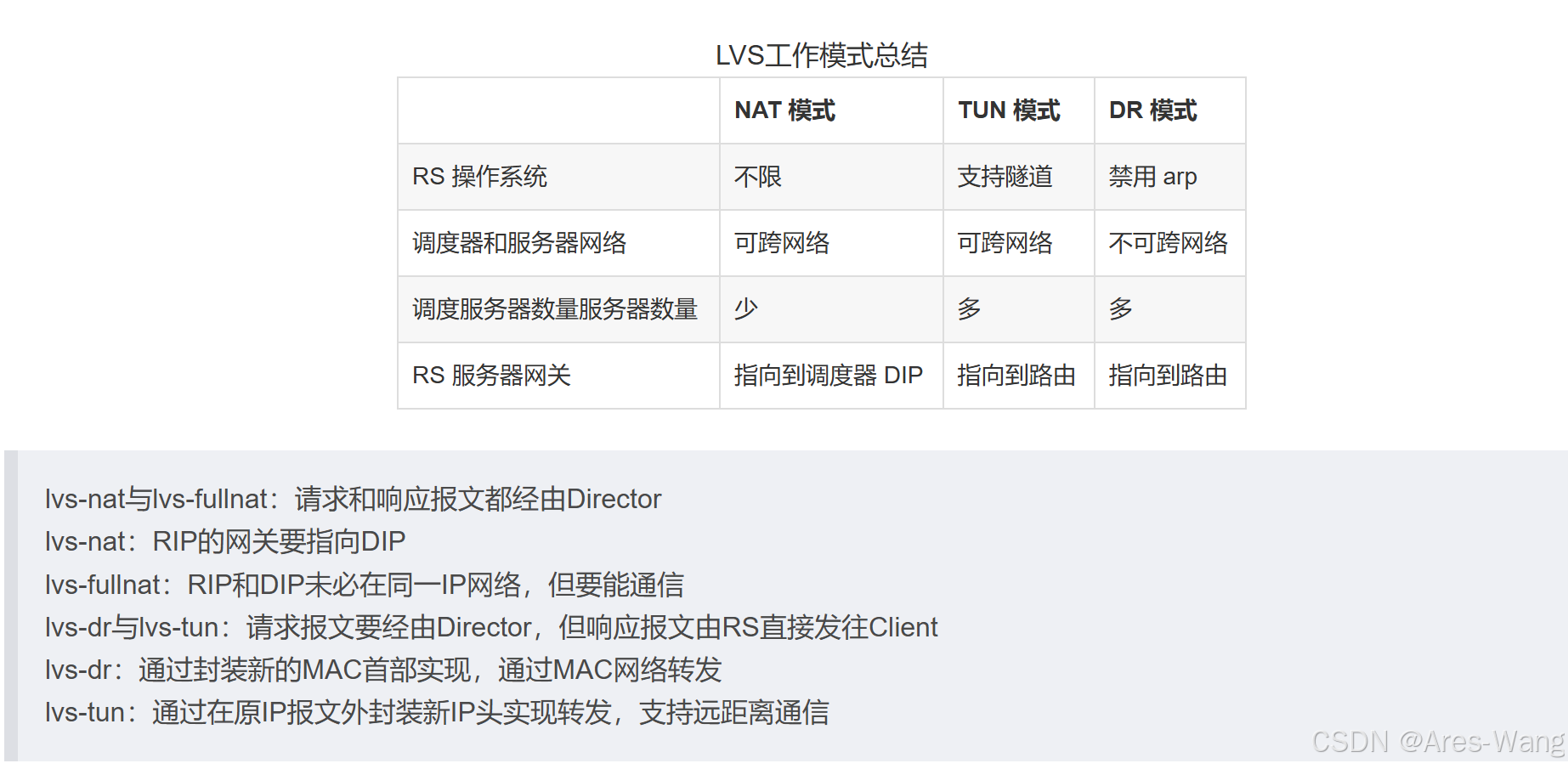

LVS负载均衡器4种工作模式
LVS-NAT 》》网络地址转换模式
进站、出站的数据流程都经过DS（DR）负载均衡器（IP负载均衡，修改的是IP地址），利用网络层（四层）
支持端口映射
NAT模式支持对IP地址和端口进行转换。即用户请求的端口和真实服务器的端口可以不一致。
LVS-DR》》直接路由模式
只有进站的数据流程经过DS（DR）负载均衡器（数据链路层负载均衡，修改的是目的MAC地址），利用数据链路层（二层）
不支持端口映射（端口不能修败）
LVS-TUN 》》隧道模式 三层
不支持端口映射， .RS 的 OS 须支持隧道功能
只有进站的数据流程经过DS（DR）负载均衡器

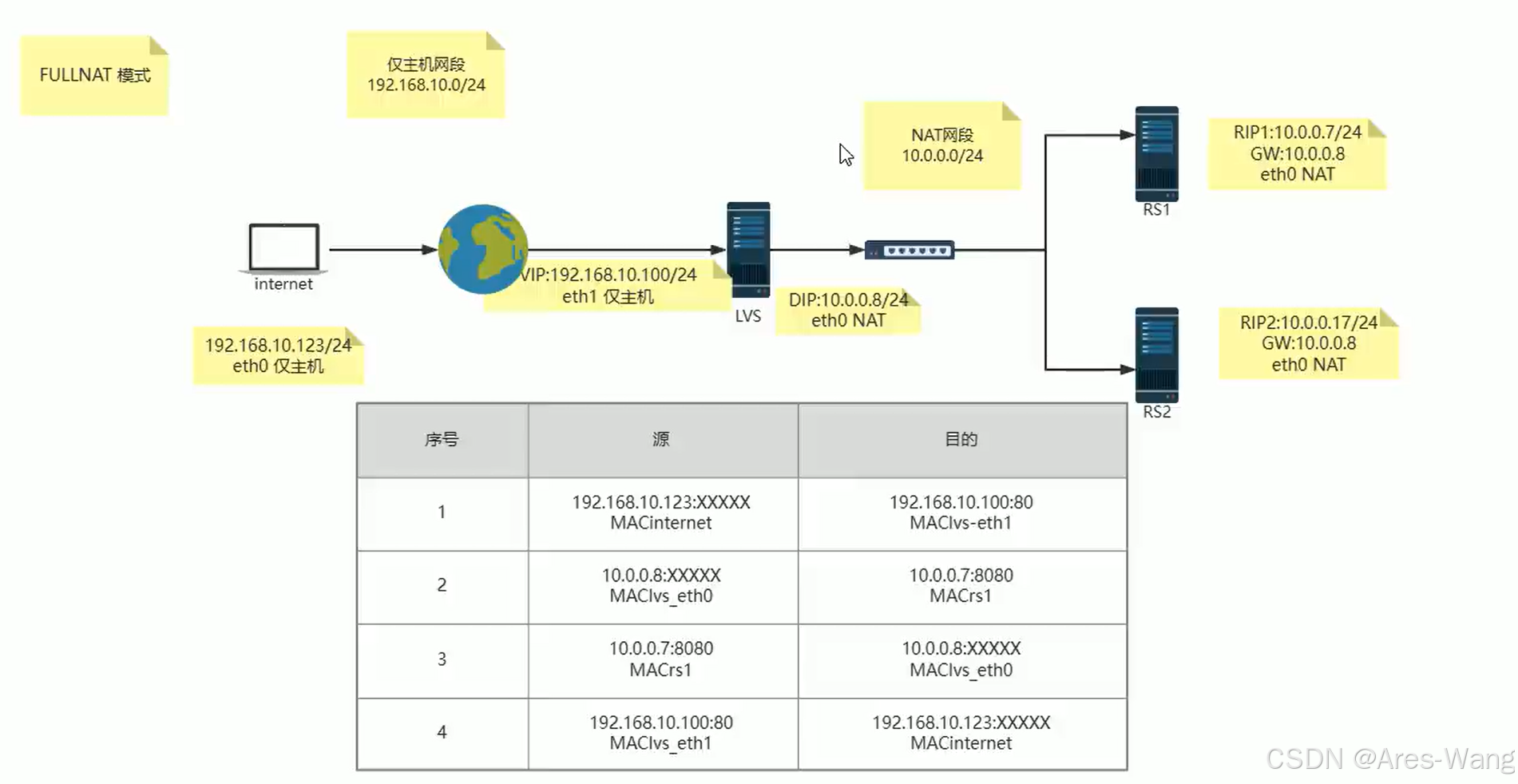

LVS-full-nat》》双向转换模式
通过请求报文的源地址为DIP，目标为RIP来实现转发 支持端口映射
对应响应报文而言，修改源地址为VIP，目标地址为CIP来实现转发

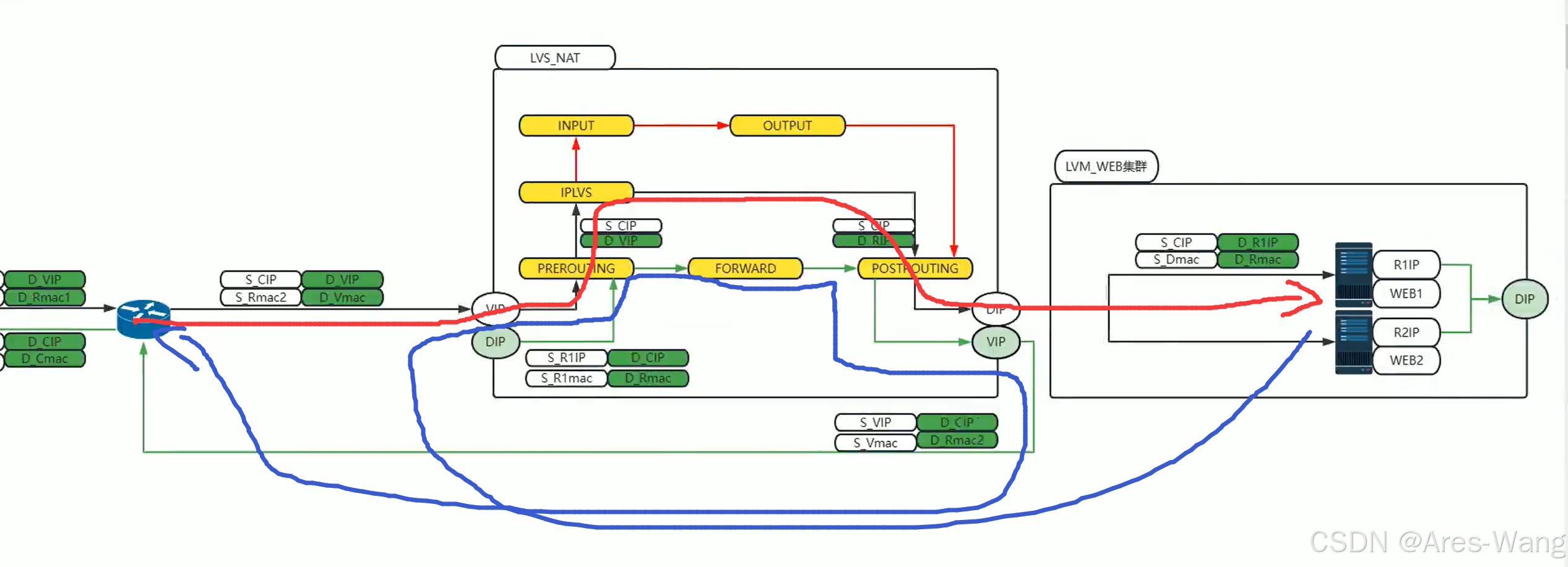

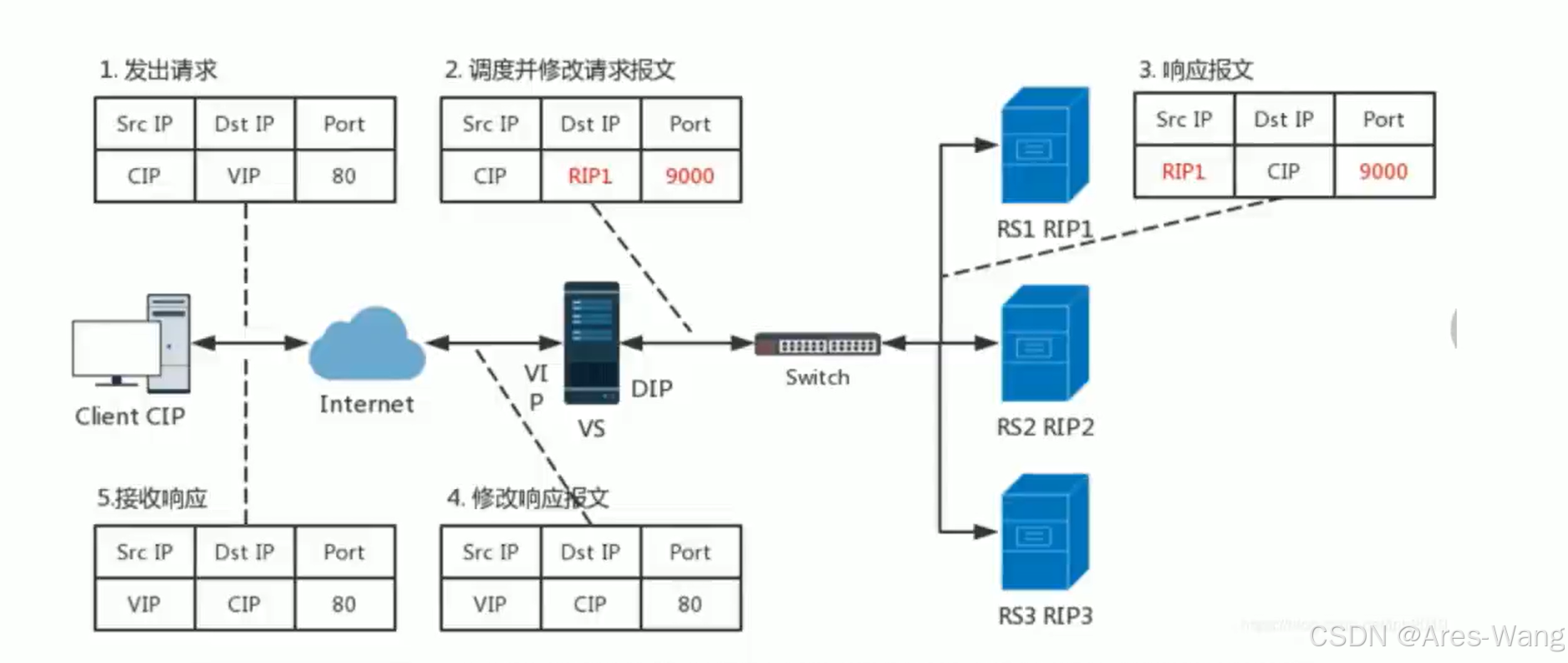

网络地址转换模式》》NAT模式
原理
DS（DR）负载均衡器把客户端发来的数据包的IP头的目标地址，在DS（DR）负载均衡器上换成其中一个RS的IP地址，并发至RS来处理，
RS处理完成后，
把数据交给经过DS（DR）负载均衡器，DS（DR）负载均衡器再把数据包的源IP改成自己的VIP
①源CIP——>目VIP （客户端向——DS（DR）负载均衡器 通信）
②目VIP——>改成RIP（DS（DR）负载均衡器中做转换）
（DS（DR）负载均衡器中做转换）——>RS 通信
③源RIP——>目DIP（RS——负载均衡器 通信）
④源RIP——>改成VIP（处理完成之后，DS（DR）负载均衡器中再转换）
（DS（DR）负载均衡器中做转换）——>客户端通信
优点
集群中的物理服务器（RS服务器），可以使用任何支持TCP/IP操作系统，只有（DS（DR）负载均衡器）需要一个合法的IP（VIP）地址
不足
扩展性有限，当服务器节点（普通PC服务器）增长过多时，（DS（DR）负载均衡器）将成为整个系统的瓶颈，因为所有的请求包和应答包的流向都经过（DS（DR）负载均衡器）。当服务器节点过多时，大量的数据包都交会在（DS（DR）负载均衡器），速度就会变慢
直接路由模式》》DR 模式
直接路由模式则应该是工作在数据链路层上（二层）
同一个网段的设备之间通信，可用MAC直接通信
不同网段的设备之间通信，必须借助网关
1、当用户请求到达Director Server （DS，负载均衡器），此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP；
2、检查发现数据包的目标IP是本机，将数据包送至INPUT链；
3、IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。 此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址；
4、由于DS和RS在同一个网络中，所以是通过二层，数据链路层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server；
5 、RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡(ens网卡)然后向外发出。 此时的源IP地址为VIP，目标IP为CIP；
6、响应报文最终送达至客户端。
# DR 原理
DS（DR）负载均衡器和RS都使用同一个IP（即VIP）对外服务，但只有DS（DR）负载均衡器对ARP请求进行响应，所有RS对本身这个IP（VIP）的ARP请求保持静默（就是不理它），也就是说，网关会把这个服务IP（VIP）的请求全部定向给DS（DR）负载均衡器，而DS（DR）负载均衡器收到数据包后根据调度算法（当然前提IPVS会判断是否是集群，只有集群才会用到调度算法了）。找出对应的RS，
把， 源MAC（即CIP的MAC）————>改成DIP的MAC，
目的MAC（即VIP的MAC）————>改为RS的RIP的MAC，
并将请求分发给这台RS。这时RS收到这个数据包，处理完成之后，由于IP（VIP）是一致，可以直接将数据返给客户端，则等于直接从客户端接收到这个数据包无异，处理后直接返回给客户端。
**优点：**
与TUN模式（隧道模式）一样，DS（DR）负载均衡器也只是分发请求，应答包通过单独的路由方法返回客户端，与TUN相比，DR模式不需要隧道结构，因此可以使用大多数操作系统做为物理服务器
**不足：**
要求DS（DR）负载均衡器的网卡必须与物理网卡在一个网段上（DS（DR）负载均衡器到RS 是通过MAC地址通信的）。
# DR模式的特点
1、DS（DR）和所有RS 都要配置 VIP
2、RS的RIP 可以使用私有IP，也可以共有IP，RIP、DIP要在同一网段（因为需要通过MAC通信）
3、RIP的网关不能指向DIP，以确保响应报文不会通过DS（DR）负载均衡器，减少流量。
4、RS和DS（DR）负载均衡器要在同一个物理网络
5、请求报文经过DS（DR）负载均衡器，但响应报文不经过DS（DR）负载均衡器，而由RS直接发往请求方（client端）

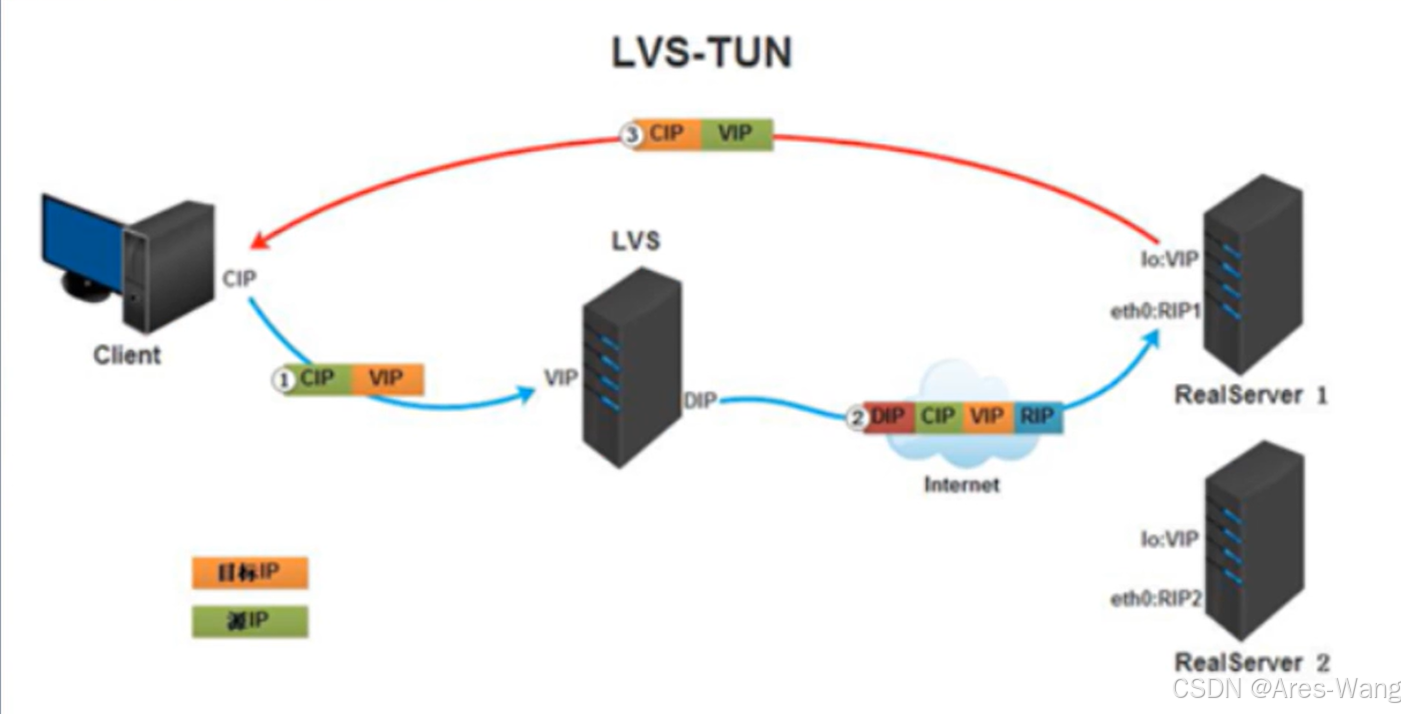

TUN 隧道模式
# 原理：
互联网上的大多数Internet服务的请求包很短小，而应答包通常很大。这种就是隧道模式（TUN）
把客户端发来的数据包，**封装**一个新的IP头标记（仅目的IP）发给RS，RS收到后，先把数据包的头解开，还原数据包，处理后，直接返回客户端
不需要再经过负载均衡器。
注意：由于RS需要对负载均衡器发过来的数据包进行还原，所以说必须支持IPTunnel协议。所以，在RS的内核中，必须编译支持IPTunnel这个选项
优点：
负载均衡器只负责将请求包分发给后端节点服务器（RS服务），而RS将应答包直接发给用户。
所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，就能处理巨大的请求量，
这种方式，一台负载均衡器能够为很多RS进行分发。而且**跑在公网上就能进行不同地域的分发**
缺点：
TUN隧道模式的RS节点都需要合法IP（公网IP），这种方式需要所有服务器支持IP Tunneling 协议，服务器可能只局限在部分Linux系统上
LVS-DR 模式 案例
# 准备三台Ubuntu系统，上网模式，桥接模式，可以通过VM中创建
#
# 关闭 防火墙
ufw disable
# 修改主机名，和IP地址
[主机名和IP地址](https://ares-wang.blog.csdn.net/article/details/146230753)
所有的Director和RealServer都在同一个物理网络中。**同一个网段** （VIP，DIP，RIP 要在同一个网段，LVS/DR只支持本地网络）
》》》DS（DR）负载均衡器 配置
# DS 配置
# 安装 ipvsadm工具
apt update
apt install ipvsadm
# 在ens3 接口 添加VIP
# 如果VIP配置错误，可以删除 ip addr del IP dev ens33
ip addr add dev ens33 172.XX.XX.140/32
# 启动
# 如果启动 错误 ① mkdir -p /etc/sysconfig ② ipvsadm -S > /etc/sysconfig/ipvsadm 在启动
systemctl start ipvsadm
# 添加 添加虚拟服务
# 如果要清除DS虚拟服务器中所有记录（含虚拟服务） 第一次配置用不到的 ipvsadm -C
#======
### ipvsadm - 大写字母 管理集群的， 小写字母管理 真实服务器的
#########
# -s ： 算法
#1. 轮询调度 rr
#2. 加权轮询 wrr
#3. 最少链接 lc
#4. 加权最少链接 wlc
# ipvsadm -A -t VIP:端口 -s rr
ipvsadm -A -t 172.XX.XX.140:80 -s rr
# 添加真实服务器 180，104 是真实处理数据的服务器IP 真实服务器后面的80端口，因为我真实服务器用Nginx 做测试的 Nginx 默认端口就是80
# -g # 指定LVS 模式 直接路由模式 （LVS默认模式）
# -r 真实服务器的IP地址
# -t， --tcp-service service-address， 指定虚拟服务为tcp服务 IP地址：端口号
# -a, --add-server为虚拟服务添加一个real server（RS）
# -g, --gatewaying：使用网关（即直接路由DR），此模式是默认模式。
ipvsadm -a -t 172.XX.XX.140:80 -r 172.XX.XX.180:80 -g
ipvsadm -a -t 172.XX.XX.140:80 -r 172.XX.XX.104:80 -g
# 保存
ipvsadm -S > /etc/sysconfig/ipvsadm
# 启动
systemctl start ipvsadm

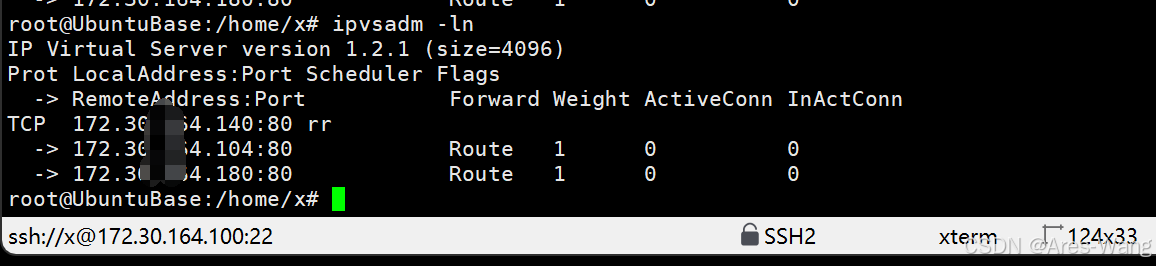

# 查看
# -L|-l # 显示内核虚拟服务器列表
# -n # 以为数字形式输出端口号
ipvsadm -ln
》》》配置 RS真实服务器
# RS配置 每个真实服务器都有配置
# VIP 是lo 接口 在lo接口上绑定VIP
# 删除 VIP ip addr del dev lo 172.30.164.140/32
ip addr add dev lo 172.XX.XX.140/32
# RS在LO接口配置了VIP，这个同一个网段中就拥有多个VIP（RS中每个都配置VIP，DS也配置VIP）
# 客户端在网关发送arp广播需找VIP时，需要RS集群中不接受这个ARP请求，即要关闭ARP响应，ARP静默

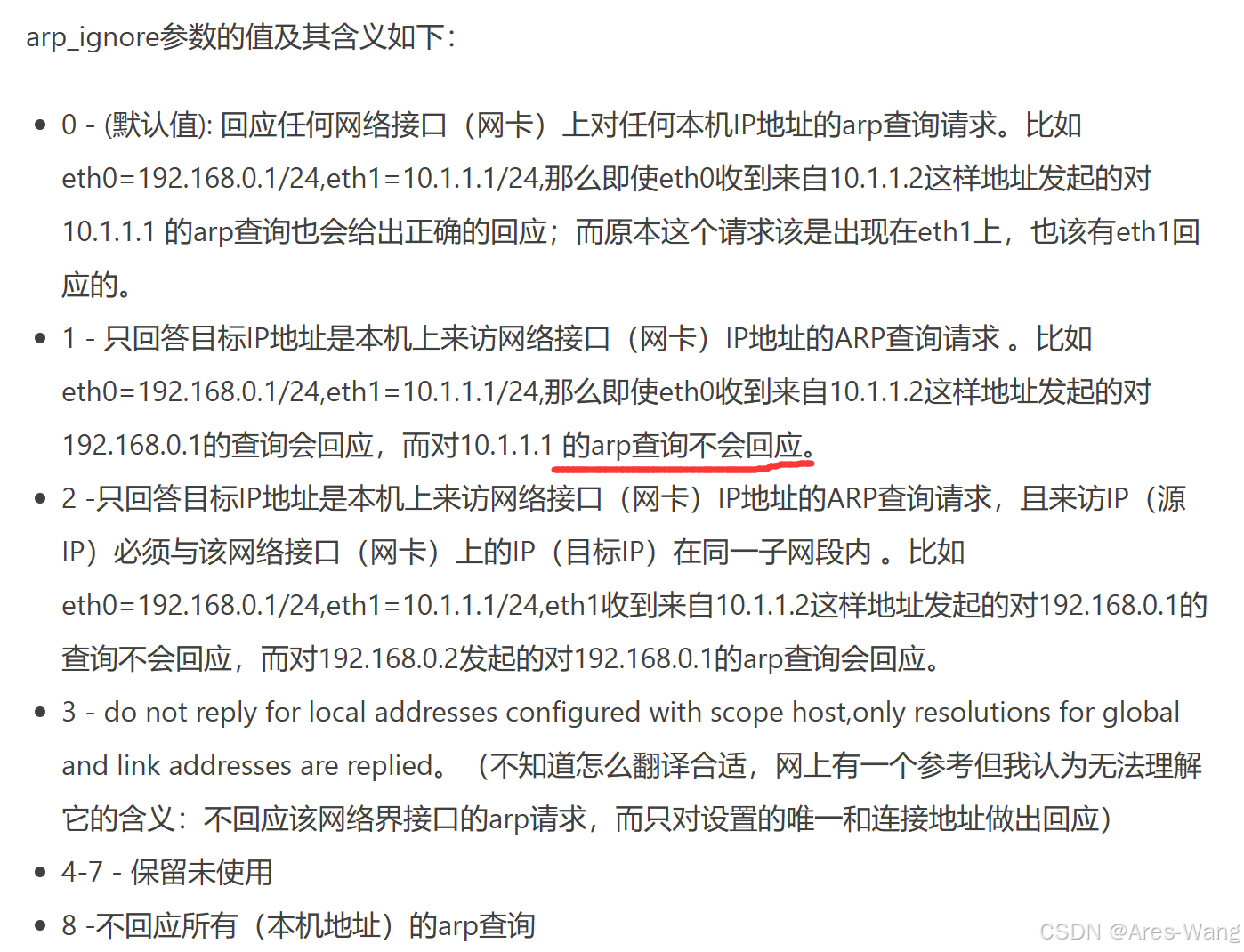

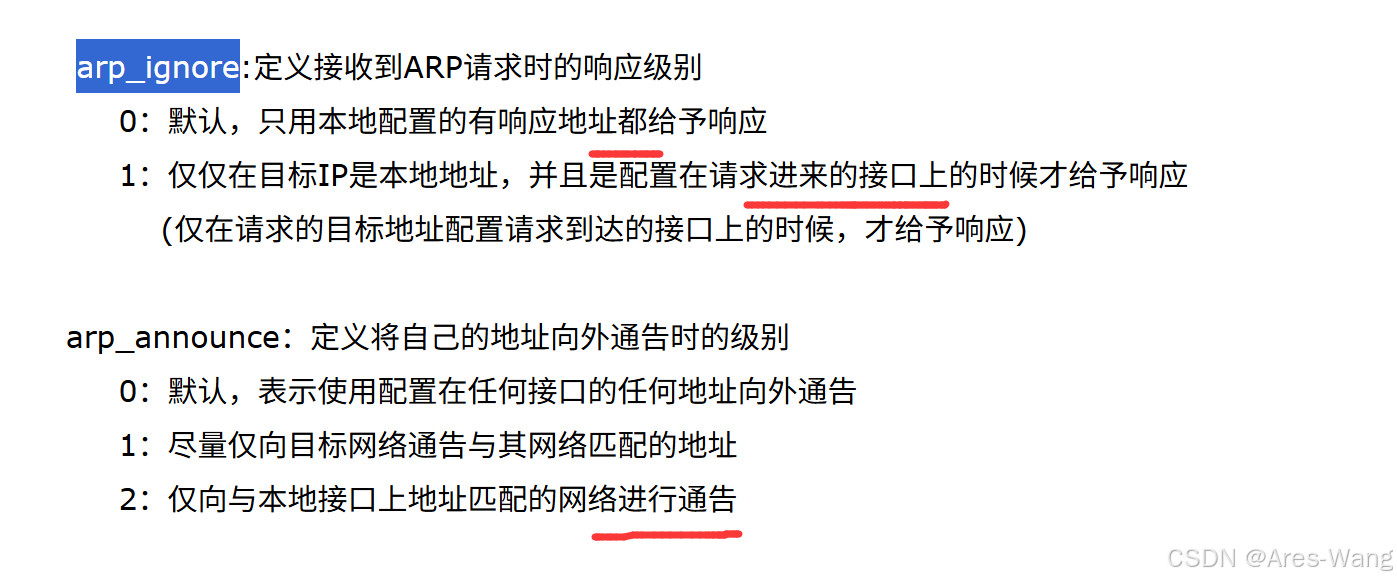

# arp_ignore 设置1，意味着当别人的ARP请求过来的时候，如果接受的设备没有这个IP，就不做出响应（这个ip在lo接口，lo不说接受设备的进口）
# ARP静默 临时
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# ARP静默 永久
cat >> /etc/sysctl.conf <<EOF
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
EOF
sysctl -p
# 安装nginx
apt install nginx & systemctl restart nginx
# 为了能看到数据来源那个服务器，故把默认的Index.html 覆盖了
# CentOS 路径 /usr/share/nginx/html
# Ubuntu 路径 /var/www/html/index.nginx-debian.html
# >> 追加 > 覆盖
echo "RS-104" > /var/www/html/index.nginx-debian.html

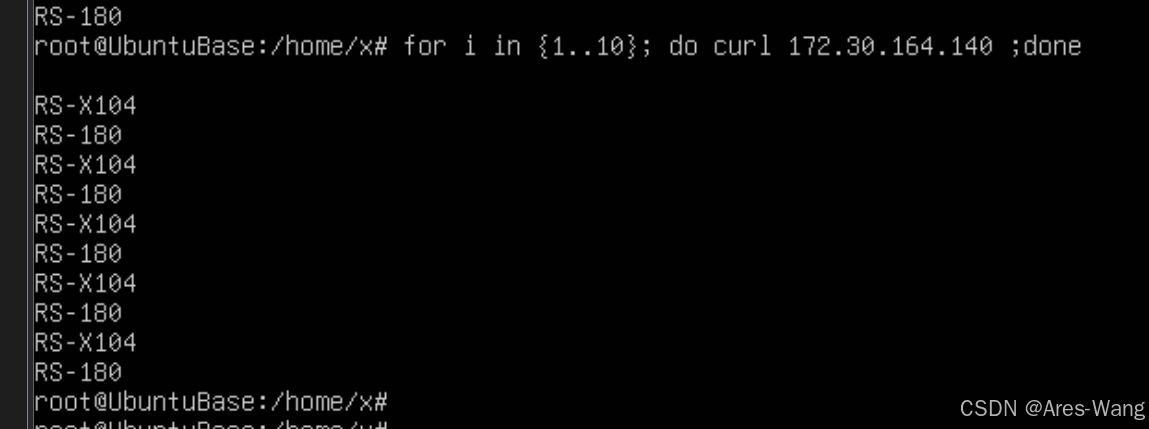

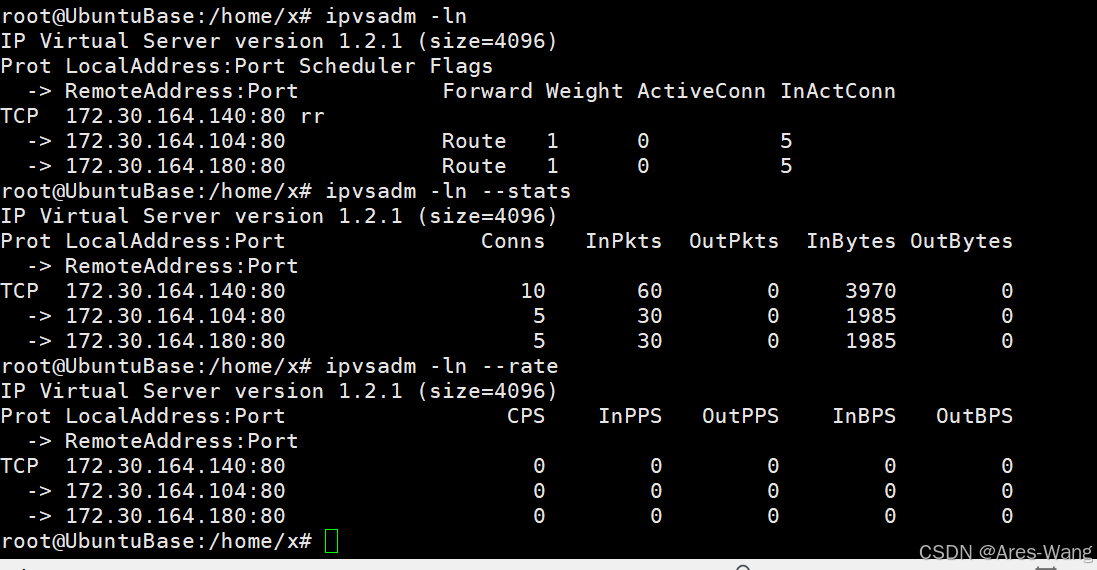

栏位注解
ipvsadm -ln --stats
Conns: 已经转发过的连接数
InPkts：入包个数
OutPkts：出包个数
InBytes：入流量（字节）
OutBytes：出流量（字节）
ipvsadm -ln --rate
CPS：每秒连接数
InPPS：每秒的入包个数
OutPPS：每秒的出包个数
InBPS：每秒入流量（字节）
OutBPS： 每秒出流量（字节）
LVS-NAT 模式 案例
》》DS（DR）负载均衡器
# 准备三台Ubuntu系统，上网模式，NAT模式，可以通过VM中创建
#
# 关闭 防火墙
ufw disable
# 修改主机名，和IP地址
[主机名和IP地址](https://ares-wang.blog.csdn.net/article/details/146230753)

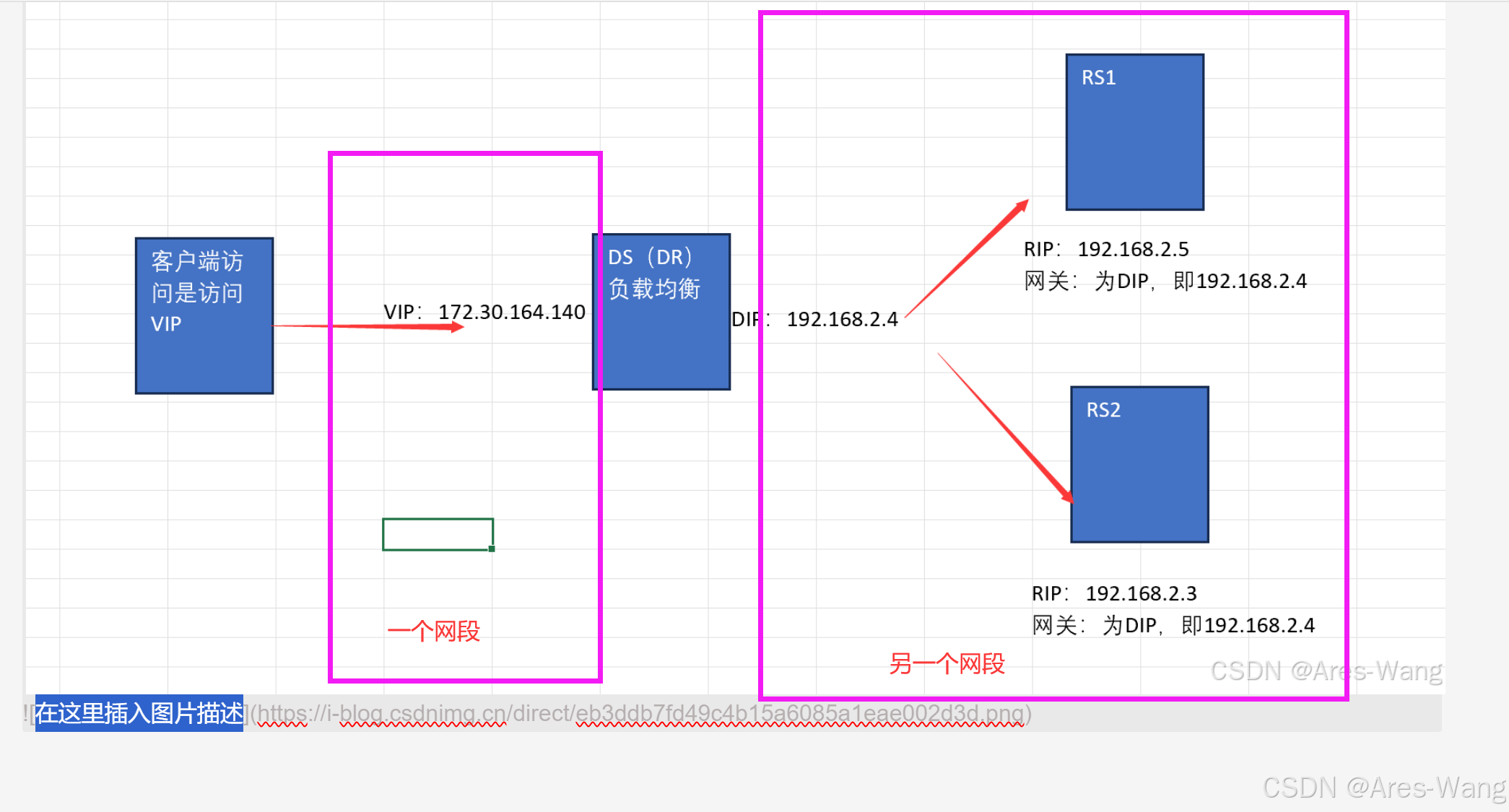

使用LVS-NAT模式将需要**两个不同网段**的IP，一个IP接受外部请求服务，一般为外网ip，此IP称为VIP，
一个IP与后realserver同一地址段，负责相互通信，称为DIP。
后端realserver的网关地址需指向DIP。
同时需开启linux内核的数据包转发功能
# 因为VIP和RIP是不同的网段，所有达到隐藏真实IP目的
# 启用IP转发
echo 1 > /proc/sys/net/ipv4/ip_forward
# 永久生效
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p
# 添加VIP
ip addr add dev ens33 172.XX.XX.140/32
# 添加虚拟服务
ipvsadm -A -t 172.XX.XX.140:80 -s rr
# 添加真实服务器 -m 代表 NAT模式
ipvsadm -a -t 172.XX.XX.140:80 -r 192.168.2.5 -m
ipvsadm -a -t 172.XX.XX.140:80 -r 192.168.2.3-m
# 启动
systemctl start ipvsadm
# 保存 如果保存不了，则要创建文件夹 mkdir -p /etc/sysconfig
ipvsadm -S > /etc/sysconfig/ipvsadm
》》RS服务器配置

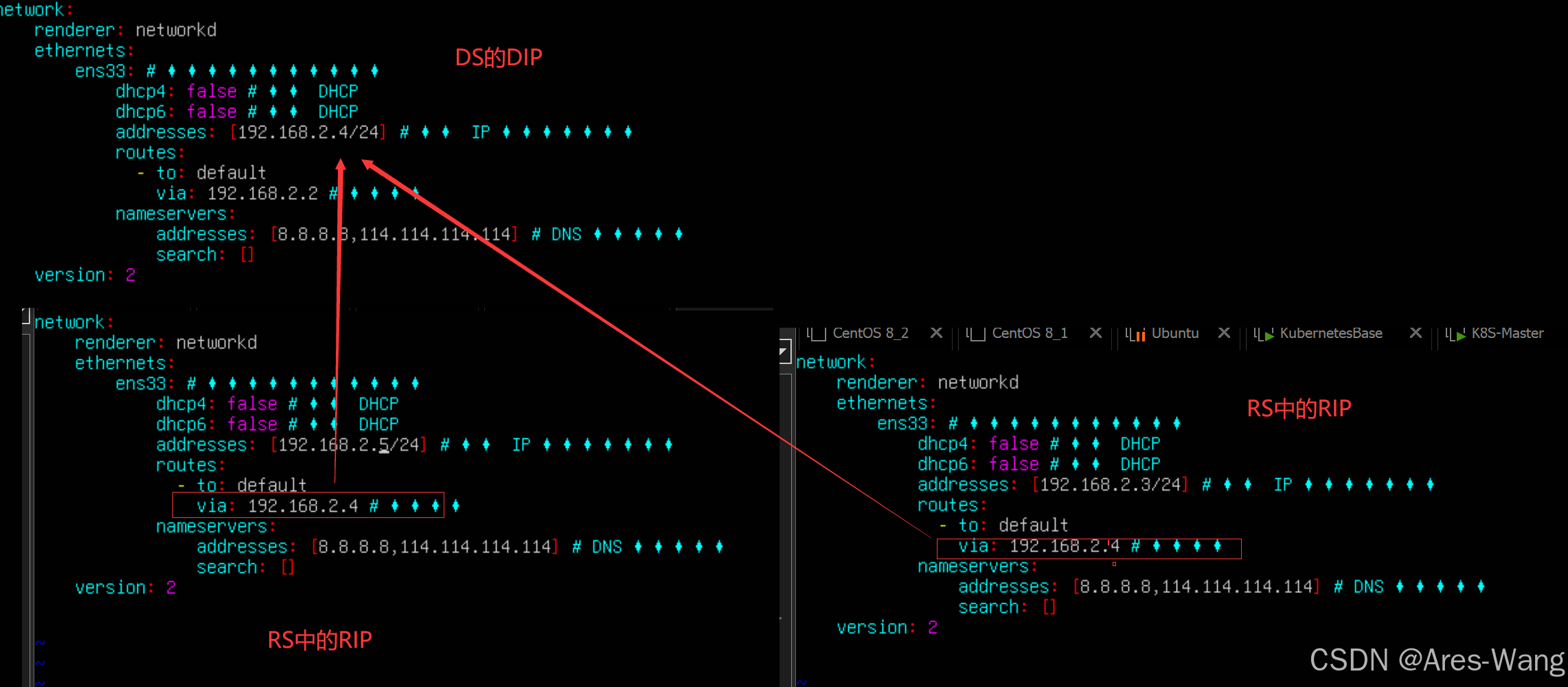

# 配置IP地址，网关要指向DIP地址即可。
# 安装nginx测试
apt install nginx & systemctl restart nginx
# 为了能看到数据来源那个服务器，故把默认的Index.html 覆盖了
# CentOS 路径 /usr/share/nginx/html
# Ubuntu 路径 /var/www/html/index.nginx-debian.html
# >> 追加 > 覆盖
echo "RS-104" > /var/www/html/index.nginx-debian.html

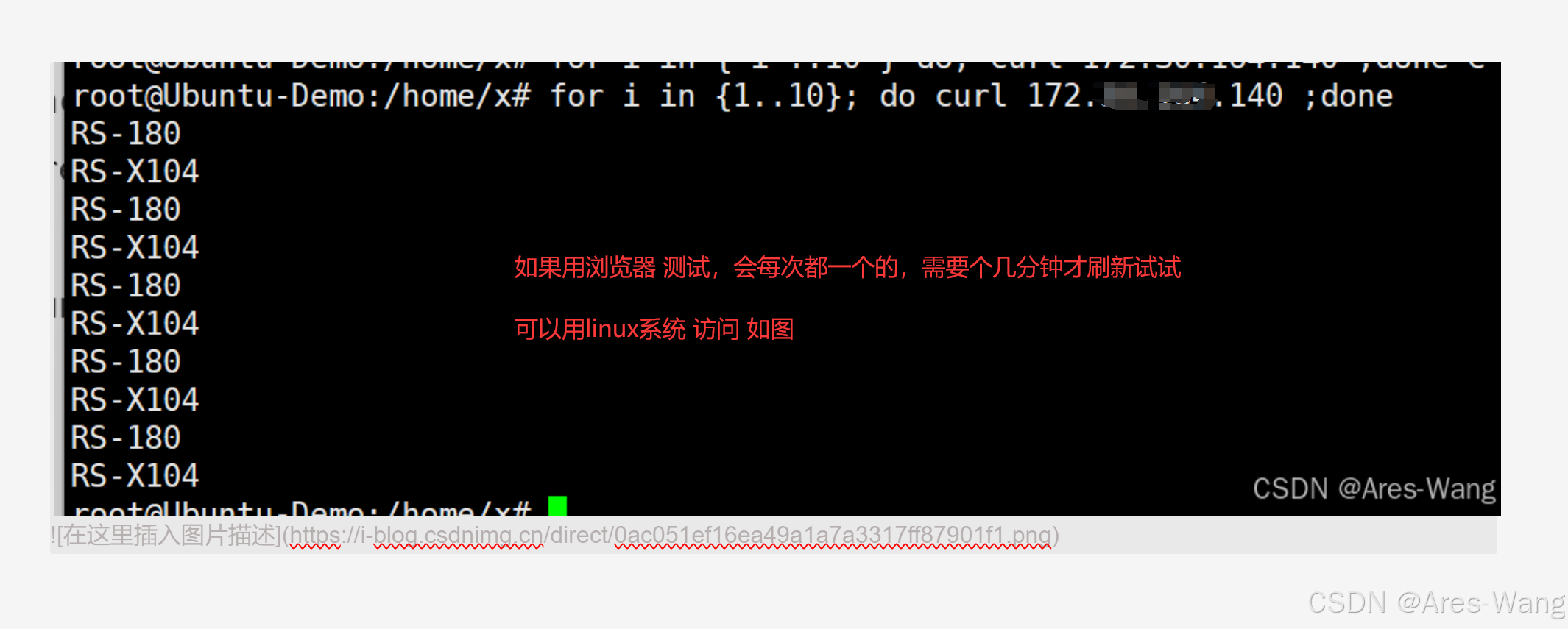

LVS-TUN：隧道模式

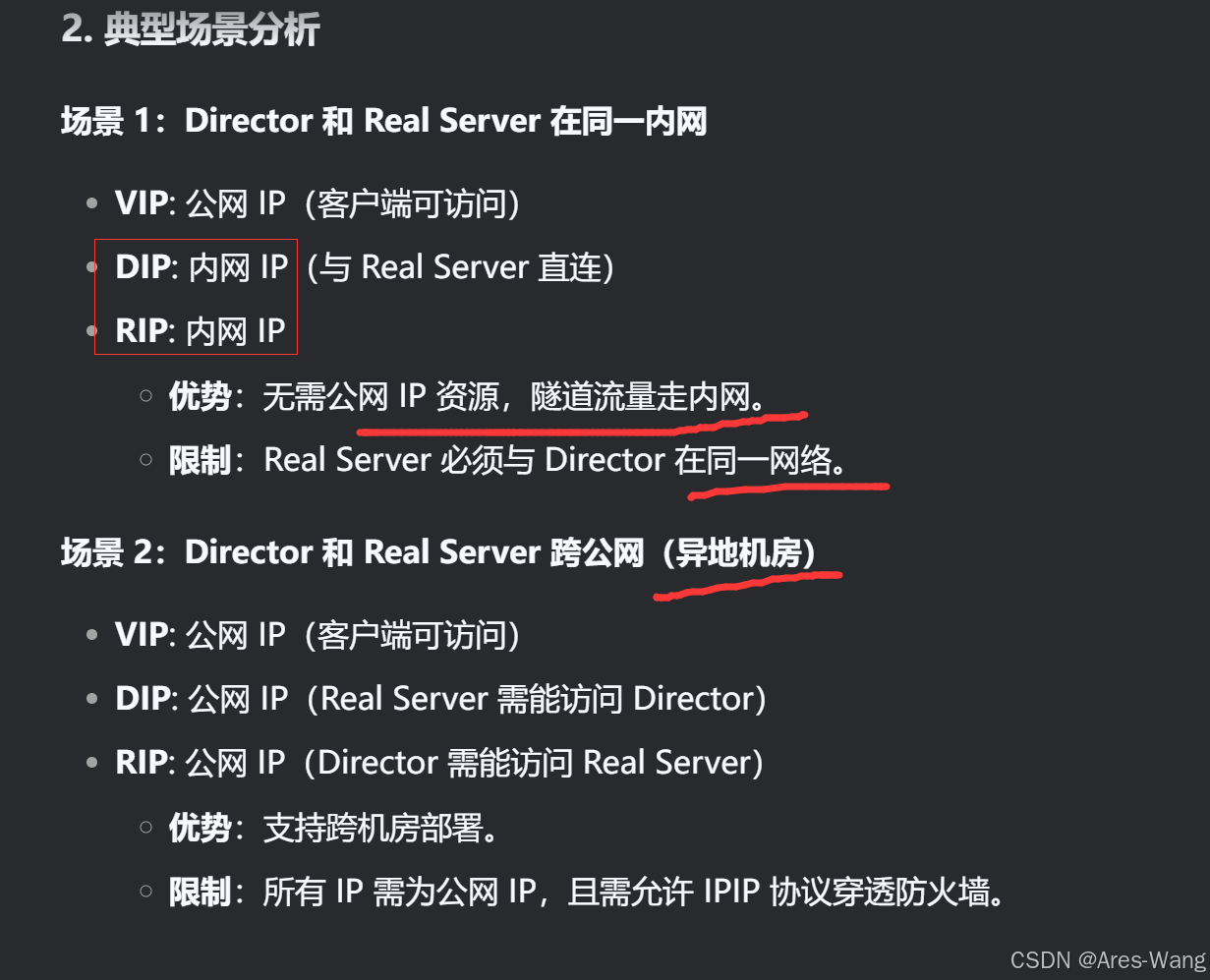

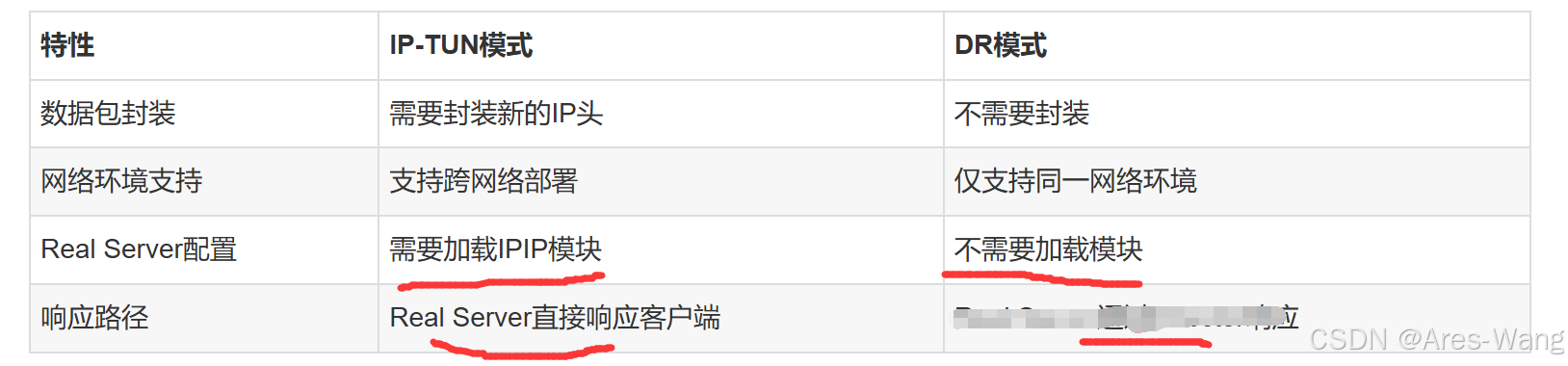

LVS/TUN与 LVS/DR 类似。只是在报文外面再加一层IP封装，整个过程比LVS/DR模式多一次报文的封装/解封过程。

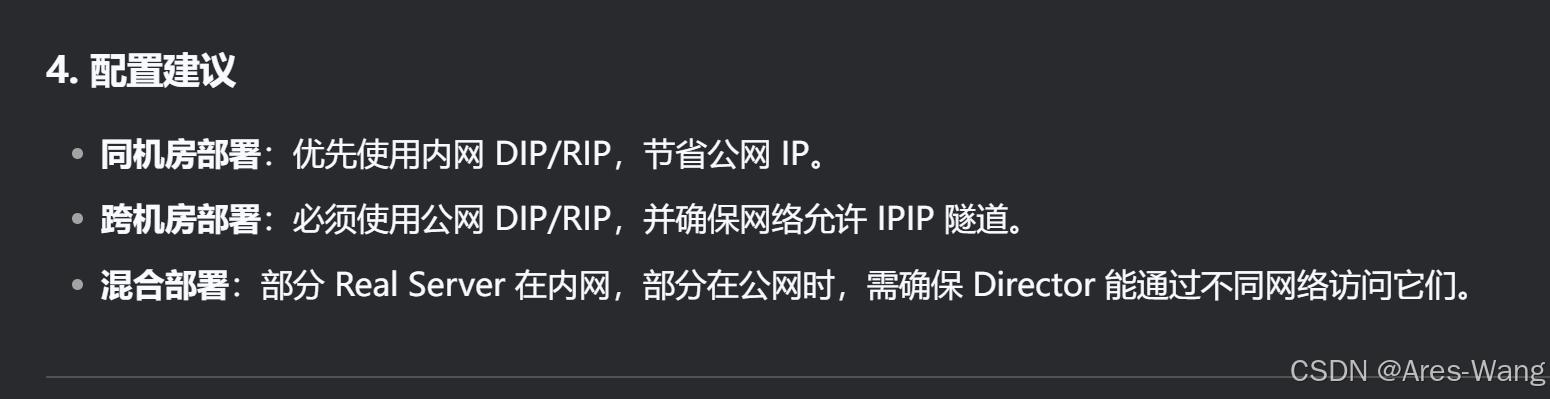

不同：LVS/DR只支持本地网络，LVS/TUN却可以跨机房

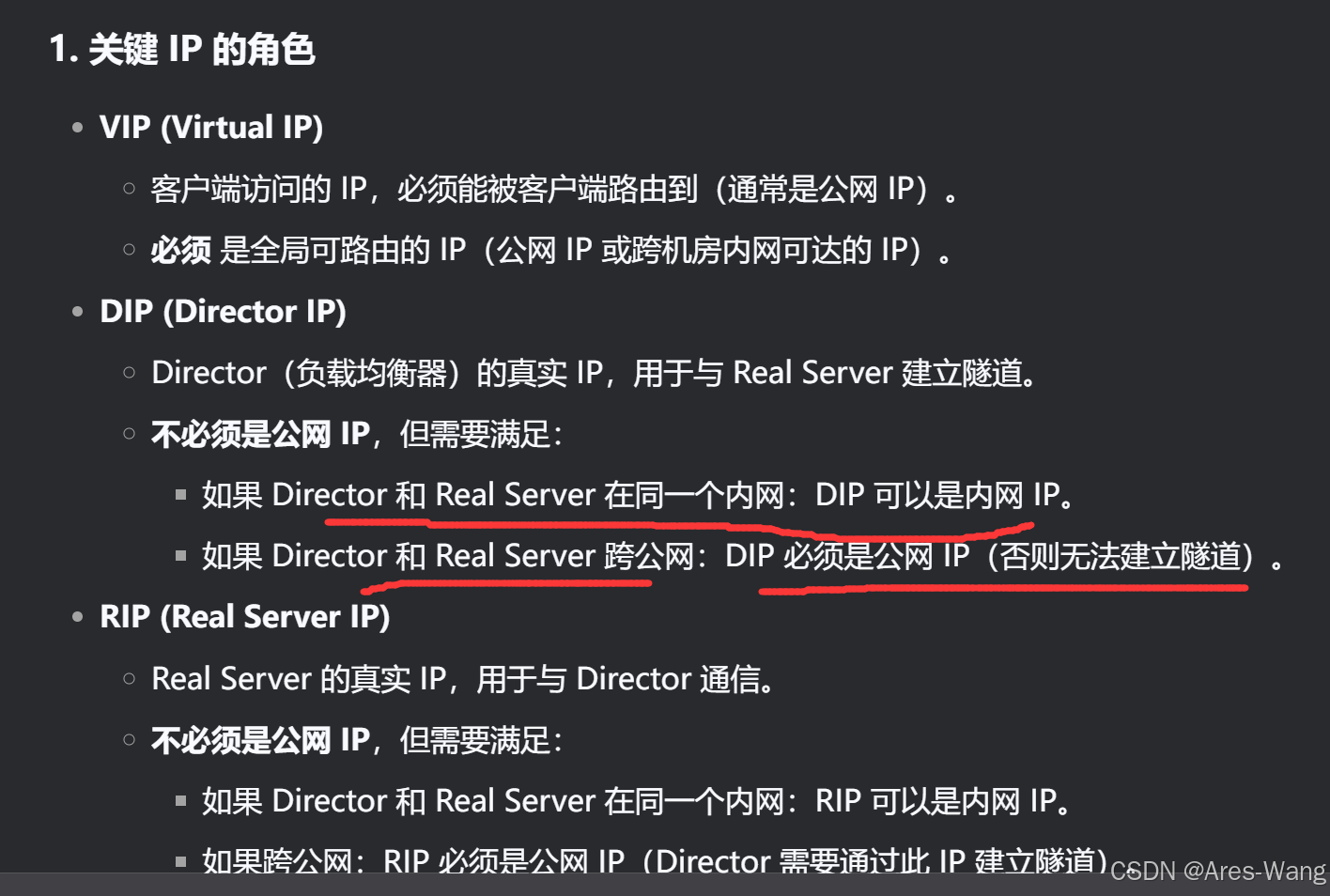

用内网测试，RIP、DIP 属于同一个网段
我用的是私有的
RS1——RIP：192.168.2.3 网关 192.168.2.1
RS2——RIP：192.168.2.5 网关 192.168.2.1
DS-DIP：192.168.2.4 网关 192.168.2.1

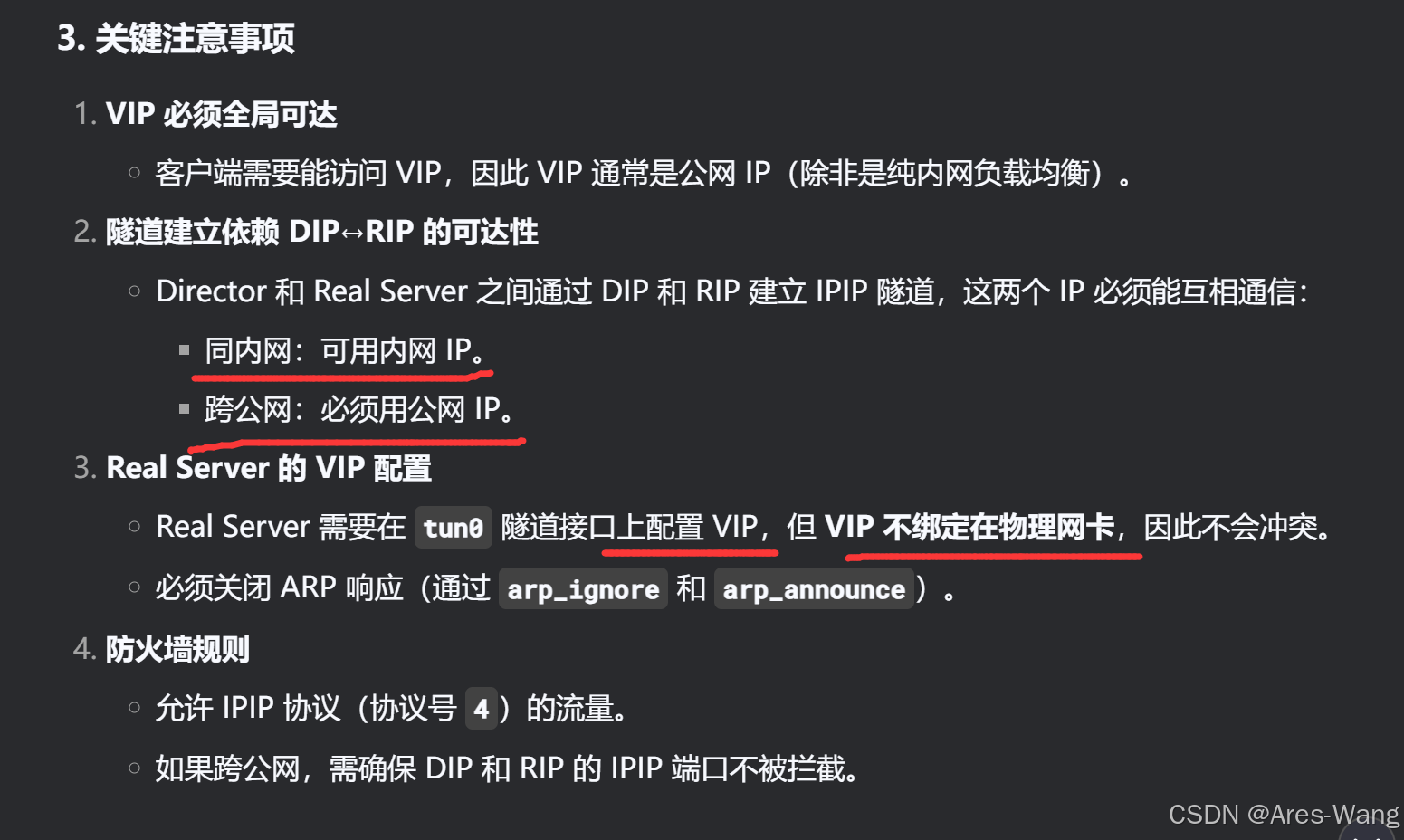

# 在NAT中 RS 中RIP 网关要指向DIP，但TUN模式不可以的
》》DS（DR）负载均衡器
# 加载内核模块
modprobe ip_vs
modprobe ip_vs_rr
modprobe ip_vs_wrr
modprobe ip_vs_sh
modprobe tun
# 启用IP转发
echo 1 > /proc/sys/net/ipv4/ip_forward
# 永久生效
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p
# 配置VIP
sudo ip addr add 172.XX.XX.140/32 dev ens33
# 配置LVS规则
ipvsadm -A -t 172.XX.XX.140:80 -s rr # 使用轮询调度
# -i 是隧道模式
# ipvsadm -a -t VIP:端口 -r RIP:端口 -i [-w 1] # -i-->LVS-TUN
ipvsadm -a -t 172.XX.XX.140:80 -r 192.168.2.5:80 -i # -i 表示 TUN 模式
ipvsadm -a -t 172.XX.XX.140:80 -r 192.168.2.3:80 -i
》》》RS服务器
# 安装
modprobe ipip
# 创建隧道接口 每个RS 只有添加自身的
# ip tunnel add tun0 mode ipip remote DIP local RIP
ip tunnel add tun0 mode ipip remote 192.168.2.4 local 192.168.2.3
ip link set tun0 up
# 配置VIP
ip addr add 172.XX.XX.140/32 dev tun0
# 禁用 ARP 响应 ARP静默 永久生效
echo 1 | sudo tee /proc/sys/net/ipv4/conf/tun0/arp_ignore
echo 2 | sudo tee /proc/sys/net/ipv4/conf/tun0/arp_announce
echo 1 | sudo tee /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 | sudo tee /proc/sys/net/ipv4/conf/all/arp_announce
# 添加路由
route add -host 172.XX.XX.140 dev tun0
# 测试 隧道 如果返回 Real Server 自己的服务（如 Nginx/Apache），说明隧道配置成功。
# curl VIP
curl 172.XX.XX.140
》》RS 持久化
network:
renderer: networkd
ethernets:
ens33: # 替换为你的网络接口名称
dhcp4: false # 关闭 DHCP
dhcp6: false # 关闭 DHCP
addresses: [192.168.2.3/24] # 静态 IP 地址和子网掩码
routes:
- to: default
via: 192.168.2.1 # 网关地址
nameservers:
addresses: [8.8.8.8,114.114.114.114] # DNS 服务器地址
search: []
tunnels:
tun0:
mode: ipip
remote: 192.168.2.4 # DS负载均衡器的DIP
local: 192.168.2.3 # 当前RS的RIP
addresses：
- 172.30.164.140/32 # VIP
routes:
- to: 172.30.164.140/32
via: 192.168.2.1
scope: link
mtu: 1480
version: 2
# 在不重启的情况下，网络配置 应用
netplan apply
# 验证上面的持久化
ip ad # 显示所有的
ip ad show tun0 # 只显示 tuno接口的

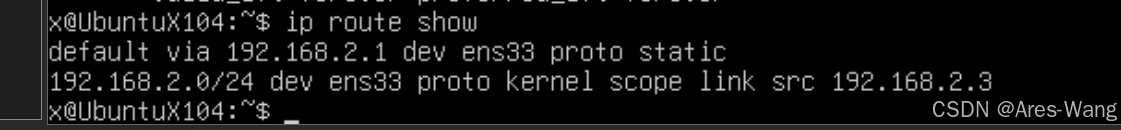

ip route show

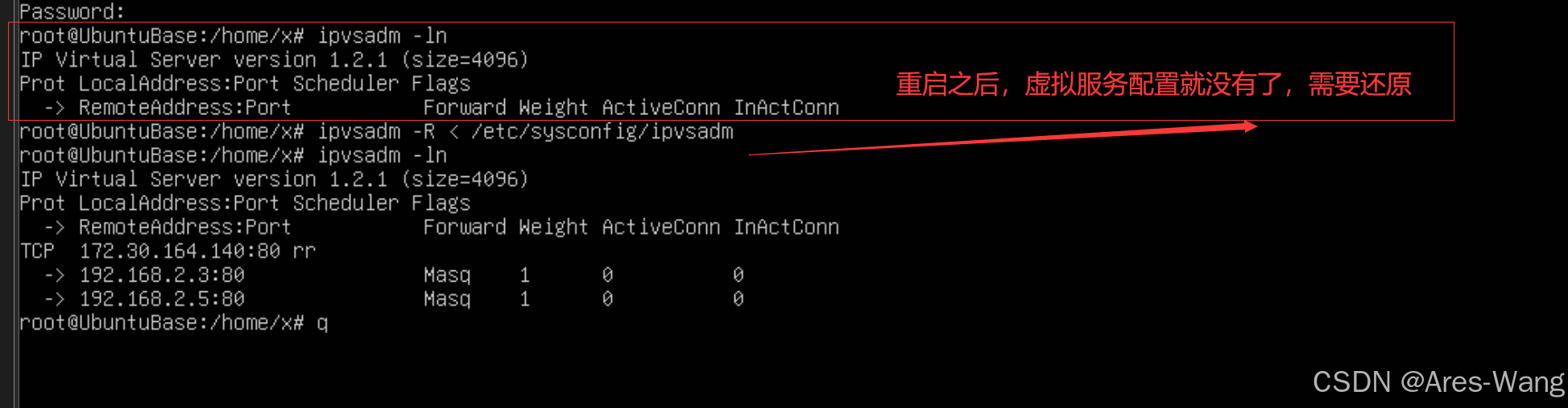

上面的虚拟服务器规则 重启消失了
该方式添加的规则重启服务器后规则就消失了，因此应该将该规则保存在文件中，待重启后可以直接从文件中恢复规则
# 保存 如果保存不了，则要创建文件夹 mkdir -p /etc/sysconfig
ipvsadm -S > /etc/sysconfig/ipvsadm
# 恢复
ipvsadm -R < /etc/sysconfig/ipvsadm
可以通过systemctl 解决 ipvsadm.service
