JVM(1)——运行时数据区

本文将带你深入Java虚拟机最核心的运行时数据区（Runtime Data Areas），通过3000字详解+20张图解+实战案例，彻底掌握JVM内存管理的精髓。

一、全景概览：运行时数据区架构

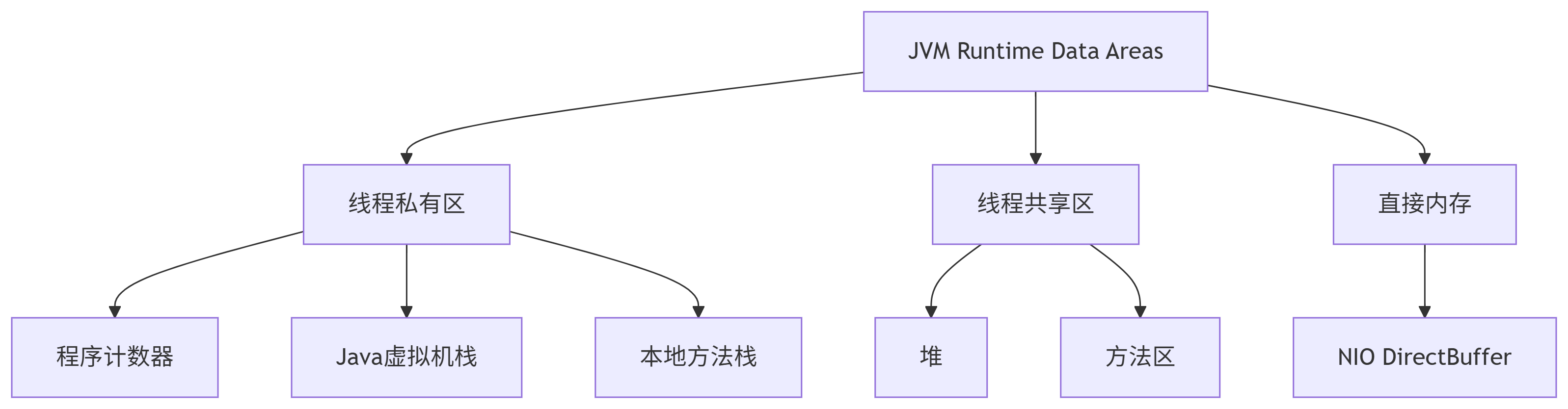

1.1 核心组件关系图

1.2 数据区职责划分

二、线程私有区域详解

2.1 程序计数器（PC Register）

作用：当前线程执行的字节码行号指示器
特性：

• 唯一无OOM的区域

• 执行Java方法时记录虚拟机字节码地址

• 执行Native方法时值为undefined

• CPU时间片轮转的关键保障（线程切换后恢复执行位置）

public class PCRegisterDemo {
    public static void main(String[] args) {
        int a = 1;  // PC: 0
        int b = 2;  // PC: 3
        int c = a + b; // PC: 6
    }
}

2.2 Java虚拟机栈（Java Virtual Machine Stacks）

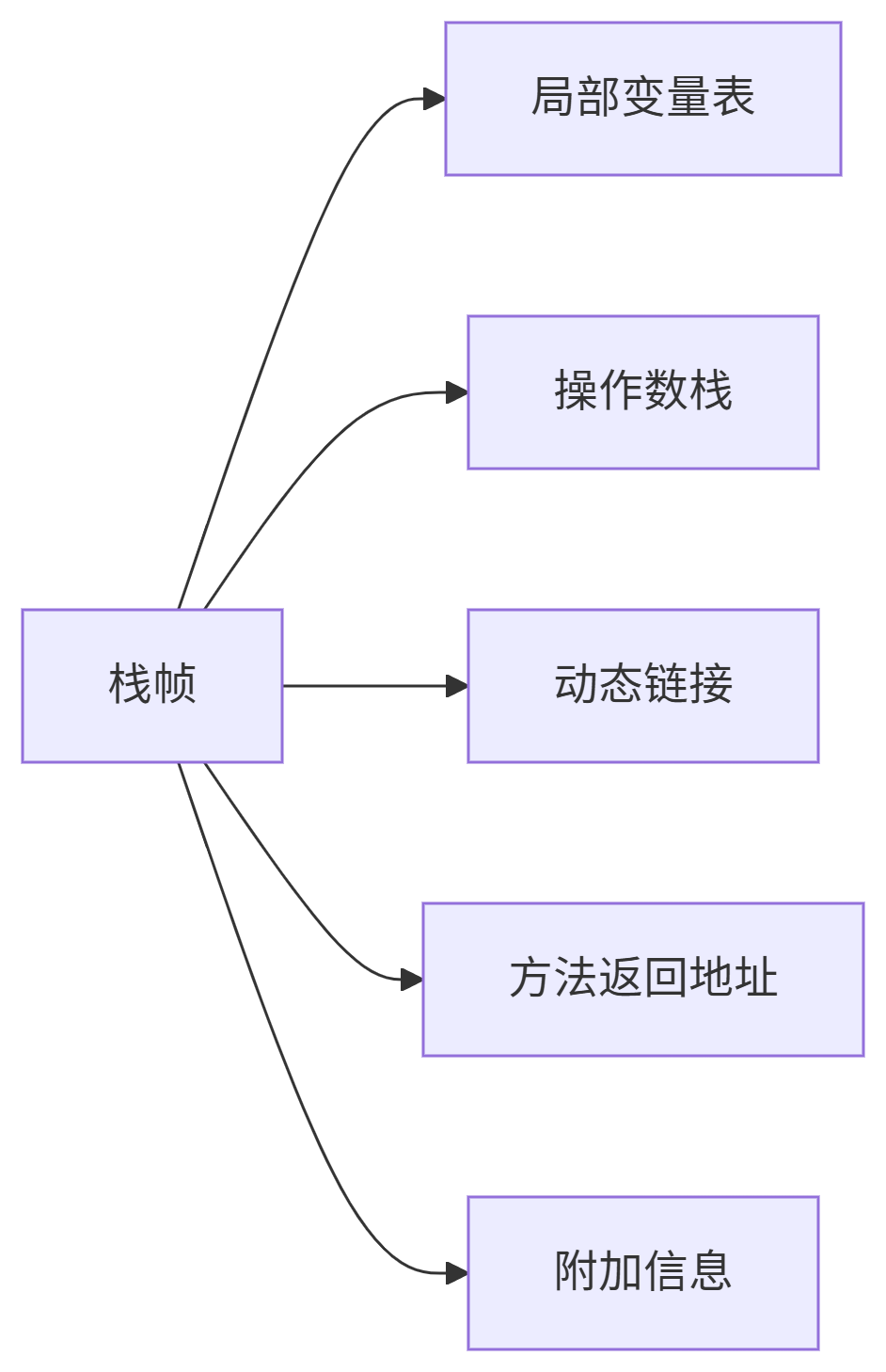

栈帧结构剖析

1. 局部变量表（Local Variables）

   • 存储基本类型 + 对象引用 + returnAddress

   • Slot是基本单位（32位，long/double占2 Slot）

   • 槽位复用：局部变量作用域结束后槽位可重用

2. 操作数栈（Operand Stack）

   • 基于栈的执行引擎核心

   • 方法执行时进行数据运算的临时存储区

   • 最大深度在编译期确定（查看字节码max_stack）

3. 动态链接（Dynamic Linking）

   • 指向运行时常量池的方法引用

   • 延迟绑定：支持多态的方法调用解析

4. 方法返回地址（Return Address）

   • 正常返回：调用者的PC值

   • 异常返回：异常处理器表确定的地址

栈深度问题实战

// 触发StackOverflowError
public class StackOverflowDemo {
    static int depth = 0;

    public static void recursiveCall() {
        depth++;
        recursiveCall(); // 无限递归
    }

    public static void main(String[] args) {
        try {
            recursiveCall();
        } catch (StackOverflowError e) {
            System.out.println("Stack depth: " + depth);
        }
    }
}

输出：Stack depth: 21456（默认栈大小1MB）

调优参数：

-Xss256k  # 设置线程栈大小为256KB

2.3 本地方法栈（Native Method Stack）

• 为Native方法服务（如C/C++编写的JNI方法）

• HotSpot将Java虚拟机栈与本地方法栈合并实现

• 同样会抛出StackOverflowError和OutOfMemoryError

三、线程共享区域详解

3.1 堆（Heap）—— GC主战场

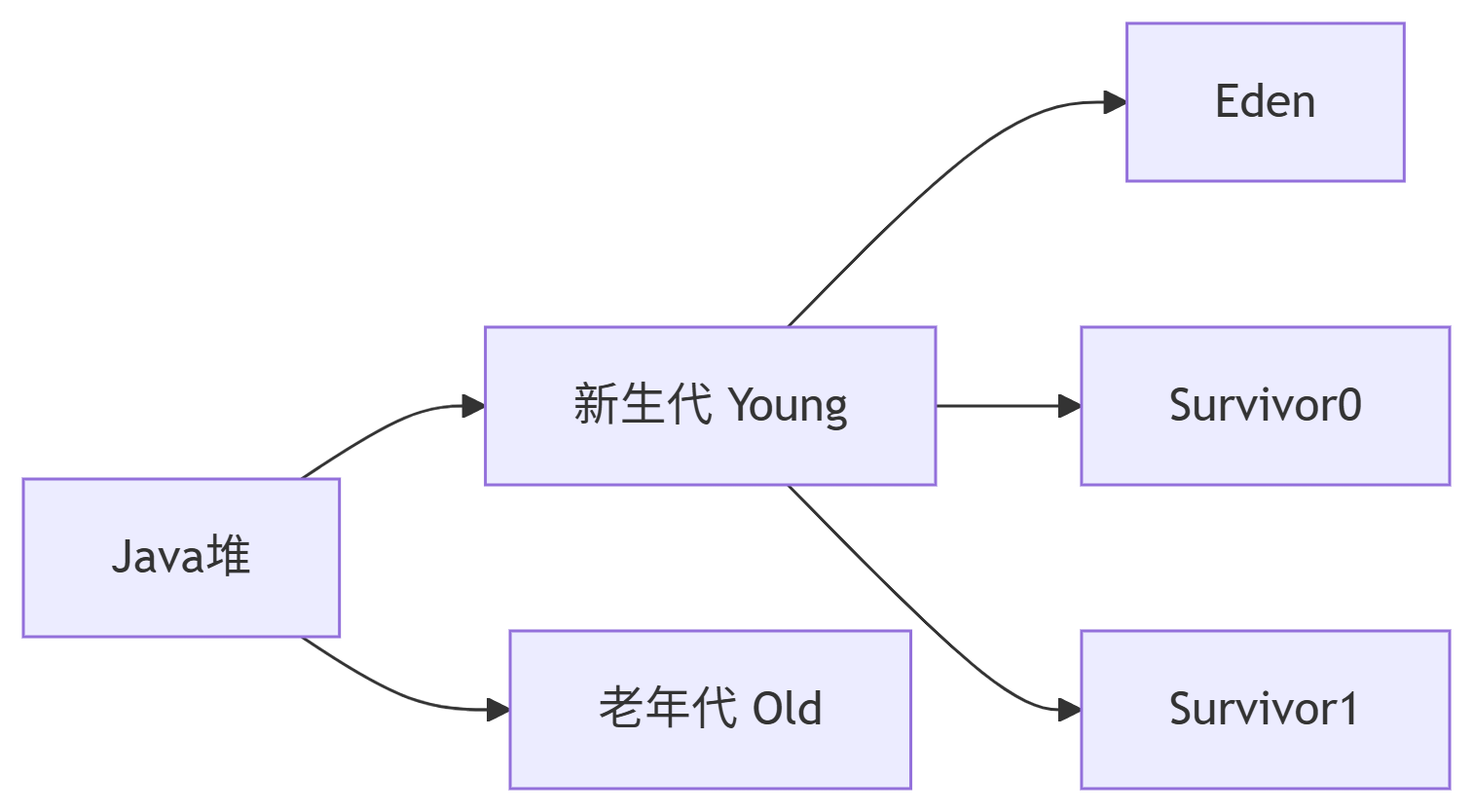

内存结构演进

对象生命周期：

1. 新生对象在Eden分配

2. Minor GC后存活对象进入Survivor区

3. 经历15次GC（默认）晋升老年代

堆内存分配核心算法

// TLAB（Thread Local Allocation Buffer）
public class TLABDemo {
    public static void main(String[] args) {
        // -XX:+UseTLAB 默认开启
        byte[] b = new byte[1024]; // 优先在TLAB分配
    }
}

TLAB优势：避免多线程竞争，提高分配效率

堆内存溢出实战

// 模拟OOM
public class HeapOOM {
    static class OOMObject {}

    public static void main(String[] args) {
        List<OOMObject> list = new ArrayList<>();
        while (true) {
            list.add(new OOMObject()); // 不断创建对象
        }
    }
}

错误信息：

java.lang.OutOfMemoryError: Java heap space

调优参数：

-Xms4g  # 堆初始大小
-Xmx4g  # 堆最大大小
-XX:NewRatio=2  # 老年代/新生代=2/1
-XX:SurvivorRatio=8  # Eden/Survivor=8/1

3.2 方法区（Method Area）—— 类元数据仓库

永久代到元空间的演进

元空间核心优势：

• 使用本地内存（Native Memory）

• 动态扩容（默认无上限）

• 减少Full GC触发频率

方法区溢出实战

// 借助CGLib动态生成类
public class MetaspaceOOM {
    static class OOMObject {}

    public static void main(String[] args) {
        Enhancer enhancer = new Enhancer();
        enhancer.setSuperclass(OOMObject.class);
        enhancer.setCallback((MethodInterceptor) (obj, method, args1, proxy) ->
            proxy.invokeSuper(obj, args1));

        while (true) {
            enhancer.create(); // 持续生成动态类
        }
    }
}

错误信息：

java.lang.OutOfMemoryError: Metaspace

调优参数：

-XX:MetaspaceSize=128m
-XX:MaxMetaspaceSize=256m

3.3 运行时常量池（Runtime Constant Pool）

• 方法区的一部分

• 存储编译期生成的字面量（Literal）和符号引用（Symbolic References）

• 动态性：运行期间可将新常量放入池中（如String.intern()）

public class ConstantPoolDemo {
    public static void main(String[] args) {
        String s1 = "hello";
        String s2 = "hello";
        String s3 = new String("hello");

        System.out.println(s1 == s2); // true
        System.out.println(s1 == s3); // false
        System.out.println(s1 == s3.intern()); // true
    }
}

四、直接内存（Direct Memory）

4.1 核心机制

• 通过ByteBuffer.allocateDirect()分配

• 不受Java堆大小限制

• 读写性能远高于堆内存（减少一次内存拷贝）

4.2 内存回收陷阱

public class DirectMemoryOOM {
    static final int _1MB = 1024 * 1024;

    public static void main(String[] args) throws Exception {
        Field field = Unsafe.class.getDeclaredField("theUnsafe");
        field.setAccessible(true);
        Unsafe unsafe = (Unsafe)field.get(null);

        while (true) {
            unsafe.allocateMemory(_1MB); // 绕过DirectByteBuffer分配
        }
    }
}

错误信息：

java.lang.OutOfMemoryError: Direct buffer memory

调优参数：

-XX:MaxDirectMemorySize=128m

五、生产环境内存问题诊断

5.1 内存泄漏定位四部曲

1. 确认现象：监控系统发现Full GC频繁/OOM

2. 导出堆转储：jmap -dump:format=b,file=heap.bin <pid>

3. 分析堆文件：MAT或VisualVM加载heap dump

4. 定位泄漏点：查找支配树中的GC Root引用链

5.2 关键监控命令

# 实时堆内存监控
jstat -gcutil <pid> 1000 10

# 查看堆内存分布
jmap -heap <pid>

# 追踪类加载信息
jcmd <pid> VM.class_hierarchy

六、高频面试题深度解析

Q1：对象在堆上分配绝对安全吗？

答：不安全！当对象在堆上完成内存分配后，但未初始化完成时，其他线程可能访问到该对象的默认值（0/null），导致可见性问题。需通过volatile或同步机制保障。

Q2：方法区存储哪些具体数据？

精确包含：

1. 类型信息（类名、访问修饰符、父类/接口）

2. 字段描述符（字段名、类型、修饰符）

3. 方法描述符（方法名、返回类型、参数、修饰符）

4. 运行时常量池

5. JIT编译后的代码缓存（CodeCache）

6. 类静态变量（JDK 7前在方法区，JDK 7后移到堆中）

Q3：为什么元空间替换永久代？

根本原因：

1. 内存泄漏风险：PermGen中ClassLoader卸载困难

2. 调优复杂：需要预测类元数据大小

3. GC瓶颈：Full GC才能回收，导致STW时间长

4. 融合JRockit：Oracle整合HotSpot和JRockit的特性
