【CS创世SD NAND征文】工业级电力检测设备中的参数与数据存储应用探索

发布于：2025-06-17 ⋅ 阅读:(12) ⋅ 点赞:(0)
  • 在嵌入式领域，存储芯片一直是非常关键的部分。尤其在电力检测设备中，存储芯片不仅需要提前保存一些设备运行所需的参数，还要能记录下检测过程中产生的数据，以便后续分析。由于这类设备属于工业仪表，对产品的稳定性和可靠性有较高要求。本文将带你了解存储芯片在电力检测设备中的实际应用。

应用产品的介绍

一、什么是电力检测仪？

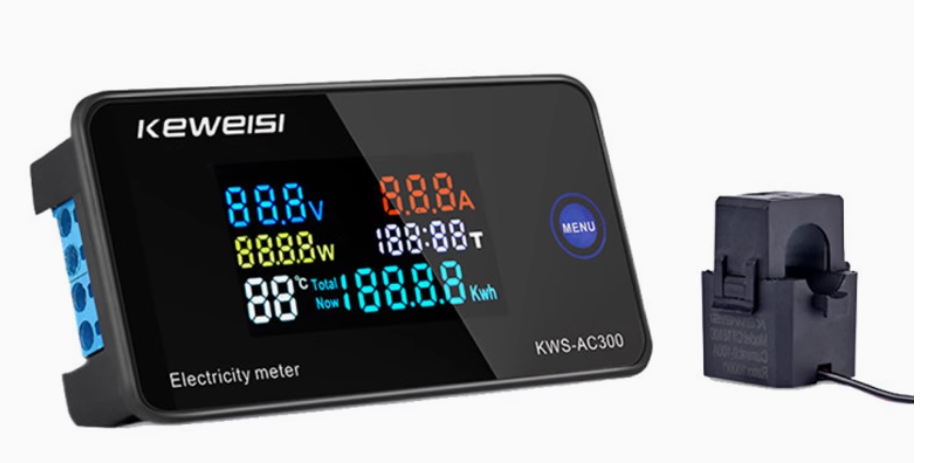

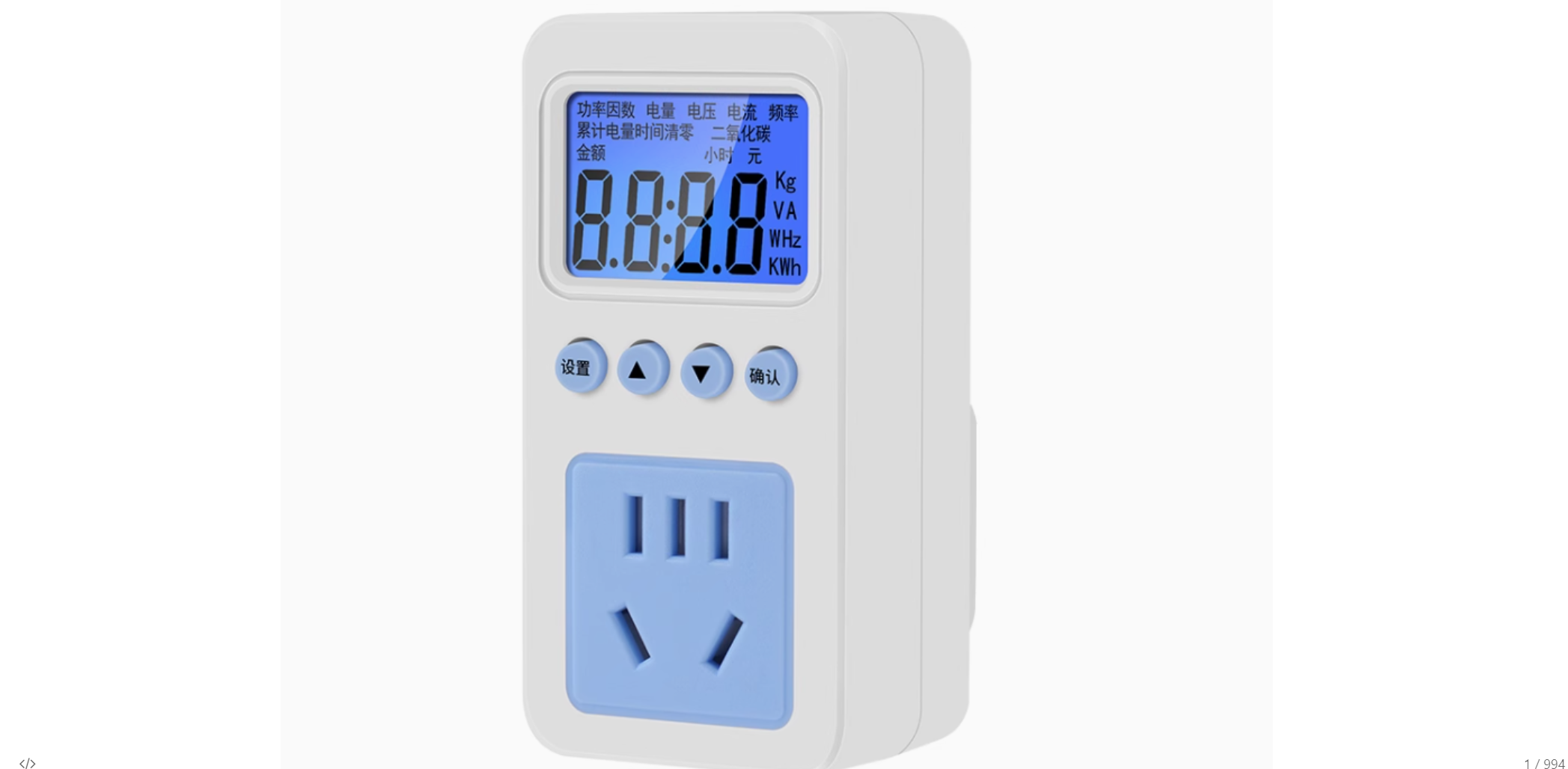

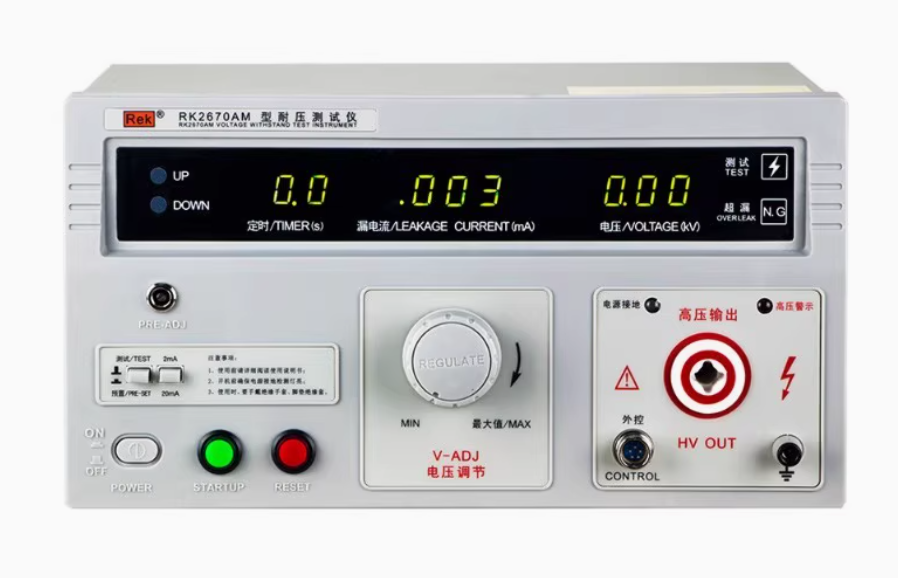

  • 常见电力检测仪外观

image-20250614164542862

image-20250614164706614

image-20250614164658210

  • 电力检测仪的主要作用是对电力系统中的各种电气参数进行测量和监测，以确保电力设备和线路的安全、稳定运行。具体包括：

    1. 测量电压、电流、功率等基本电参数，帮助了解电力系统的运行状况。
    2. 检测电能质量问题，如谐波、电压波动和频率偏差，保障供电质量。
    3. 诊断和定位电气故障，及时发现异常，预防设备损坏和事故发生。
    4. 记录和存储运行数据，便于后续分析和维护决策。
    5. 支持远程监控和管理，提升电力系统的智能化水平和运维效率。

  • 在企业生产中，电力检测仪是一项关键保障电力系统安全稳定、提高运行效率的重要工具。电力出了问题，如人血液出了问题

二、整体结构

  1. 前端显示与交互模块
    • 液晶显示屏（LCD）：显示电压、电流、功率、电能等实时数据。
    • 按键/触摸面板：用于参数设置与菜单操作。
  2. 信号采集模块
    • 电压采样电路：通过分压电阻或电压互感器采集交流电压信号。
    • 电流采样电路：通过电流互感器（CT）获取负载电流信号。
  3. 信号处理模块
    • 模数转换器（ADC）：将模拟信号转换为数字信号供处理。
    • 处理器/MCU（常用ARM Cortex-M系列）：进行运算、控制逻辑执行、电能质量分析等。
  4. 存储单元
    • EEPROM / Flash / FRAM：存储设备参数、历史数据、日志信息。
    • RTC（实时时钟）+备份电池：保证断电后仍能记录准确时间。
  5. 通信模块
    • RS485接口（Modbus RTU协议）：实现与后台系统的数据通信。
    • 以太网/4G/NB-IoT（可选）：支持远程监控与数据上报。
  6. 电源模块
    • 内置稳压电源（AC/DC转换），提供多路电压（如3.3V/5V）给各功能单元供电。
  • 本次我想重点介绍电力检测仪的存储芯片部分CSNP32GCR01-AOW（CS创世SD NAND）。

技术方案介绍

​ 本电力检测仪采用高性能主控芯片GD32F470VI和大容量存储芯片**CSNP32GCR01-AOW（CS创世SD NAND）**构建核心方案，结合多种功能模块，满足工业仪表对稳定性、实时性和智能化的多重需求。

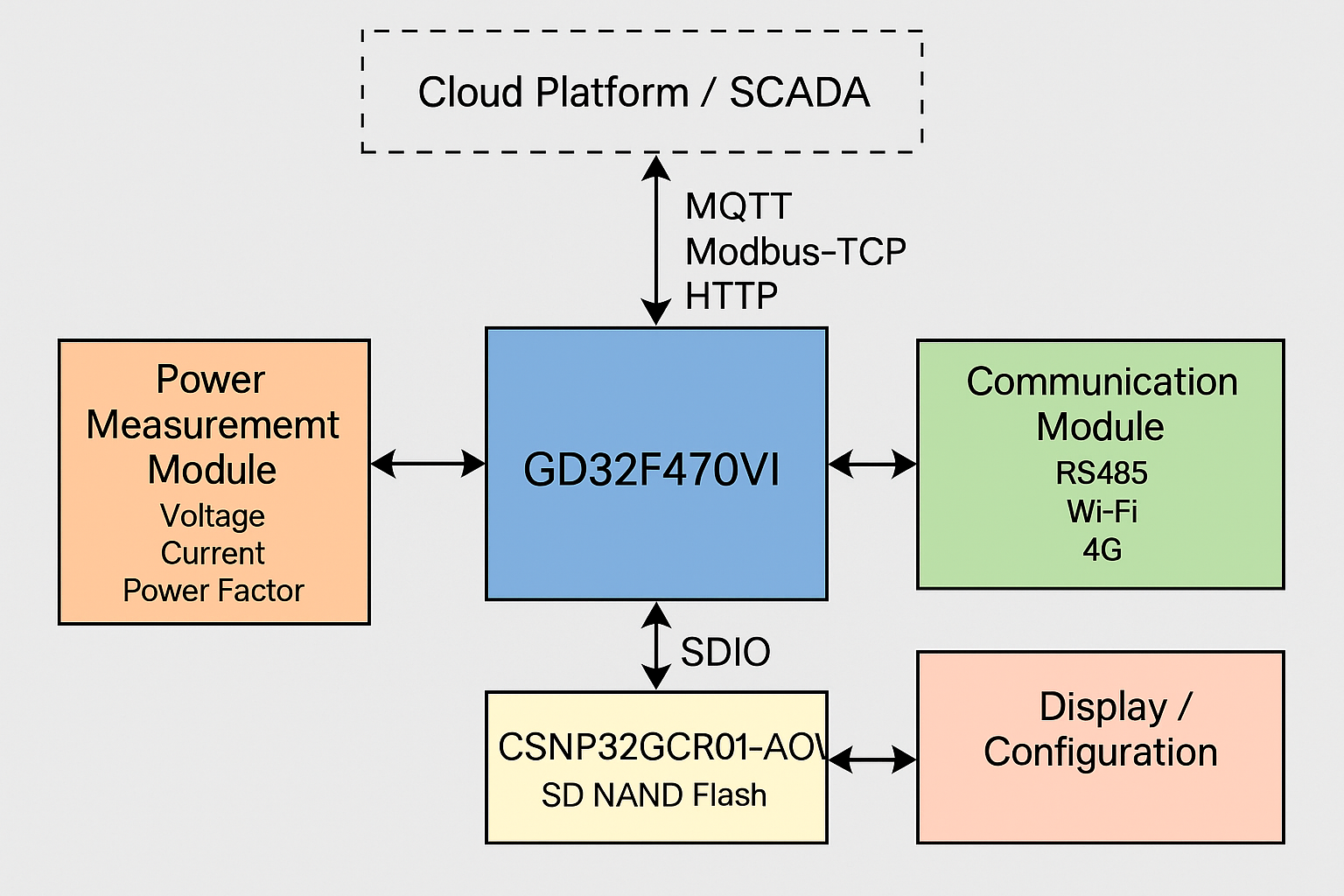

项目总方案

05b7335e406480a576aa5441510d889

主控芯片方案

image-20250614170459191

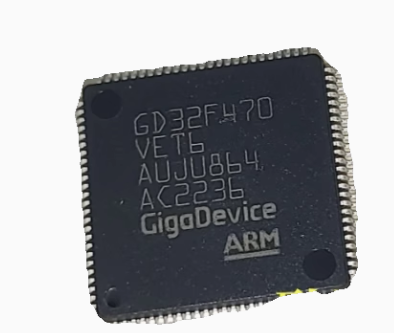

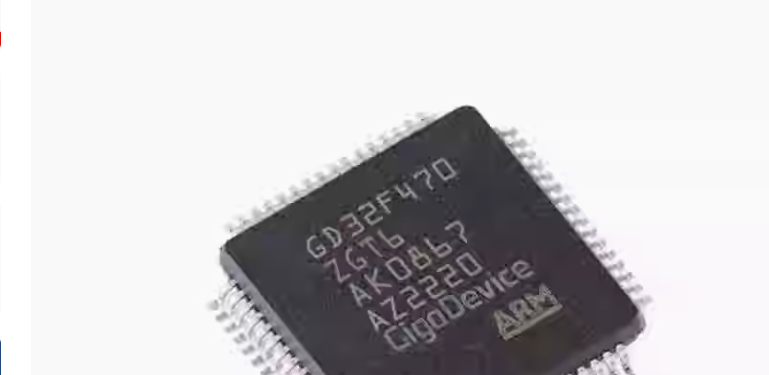

选用GD32F470VI作为主控芯片，主要基于以下考虑：

  • 性能强劲：芯片基于ARM Cortex-M4内核，主频高达240MHz，具备强大的处理能力，能够应对高频采样与复杂电力计算任务。
  • 资源丰富：集成1MB Flash、340KB SRAM，并具备丰富的外设接口（如USB OTG、CAN、以太网、ADC/DAC等），满足电力检测系统对通信与数据采集的多样化需求。
  • 开发友好：软硬件层面高度兼容STM32F4系列，便于快速开发和项目移植。
  • 国产可控：芯片由兆易创新自主研发，供应链稳定，是当前国产高性能MCU的代表，符合工业仪表对长期供货与自主可控的要求。

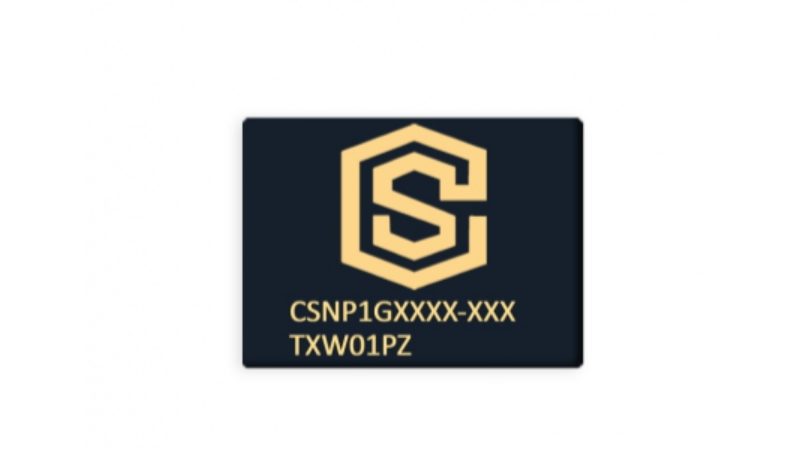

存储芯片方案

image-20250614165612787

存储部分采用CSNP32GCR01-AOW芯片，是一款具有高度集成度和工业级可靠性的SD NAND Flash，选型理由包括：

  • 免驱动设计：自带坏块管理机制，符合SD 2.0协议，兼容SDIO/SPI接口，无需编写底层驱动，直接移植现成TF卡代码，开发简便。
  • 高可靠性：通过1万次掉电测试，支持高低温环境工作，数据保持性与抗干扰能力优于普通TF卡。
  • 高速读写：符合Class 10标准，读取速度达23.5MB/s，写入速度12.3MB/s，满足大数据量记录与实时存储要求。
  • 封装灵活：采用LGA-8贴片封装（6.2×8mm），体积小、便于自动化焊接和量产，兼容TF卡启动方式。
  • 成本可控：相较eMMC更具成本优势，兼顾可靠性与性价比。

核心技术模块分析

主控芯片优势

image-20250614170308961

​ 产品选用的GD32F470VI是兆易创新推出的一款基于ARM Cortex-M4内核的高性能MCU，主频高达240MHz，内置1MB Flash与340KB SRAM，具备优异的运算能力和数据处理性能。芯片集成以太网、USB OTG、CAN、SDIO、多路串口及高速ADC/DAC等丰富的外设资源，可高效处理电力参数采集、数据分析、通信传输等任务。

​ 其软硬件在很大程度上与STM32F4系列兼容，既利于开发移植，又保障了国产化与长期供货的稳定性，适用于对接口与性能要求较高的电力检测、工业控制等场景。

存储芯片优势

image-20250614165612787

​ 本设备采用的存储芯片为CS创世CSNP32GCR01-AOW，这是一款具备自带坏块管理能力的NAND Flash贴片式TF卡，封装尺寸仅为6.2×8mm（LGA-8），兼具小巧体积与高可靠性，特别适用于工业类嵌入式设备。

​ 该芯片基于标准SD 2.0协议，支持SDIO及SPI通信接口，可兼容主流MCU平台（如STM32），并提供参考驱动例程，极大简化了软件开发流程。其核心优势如下：

  • 自带坏块管理机制：无需用户编写底层驱动，简化开发。
  • 固件可定制，满足不同应用对数据处理逻辑的个性化需求。
  • Class 10速度等级：实测读取速度达23.5MB/s，写入速度12.3MB/s，满足设备高频率数据读写需求。
  • 耐高低温、抗干扰性强，通过上万次掉电测试，适应工业电力现场的复杂环境。
  • 支持TF卡启动的SoC平台，具备良好的通用性与兼容性。
  • 相比传统TF卡更加稳定，较eMMC方案具有成本优势，性价比高。
  • 支持贴片自动焊接与手工焊接，方便工艺生产。

综上所述，CSNP32GCR01-AOW在可靠性、易用性、封装尺寸、通信兼容性和数据安全等方面表现优异，是替代传统TF卡/SD卡的理想工业级解决方案，能够有效保障电力检测仪长期稳定运行。

实测表现（使用CrystalDiskInfo进行测试）

测试设备介绍

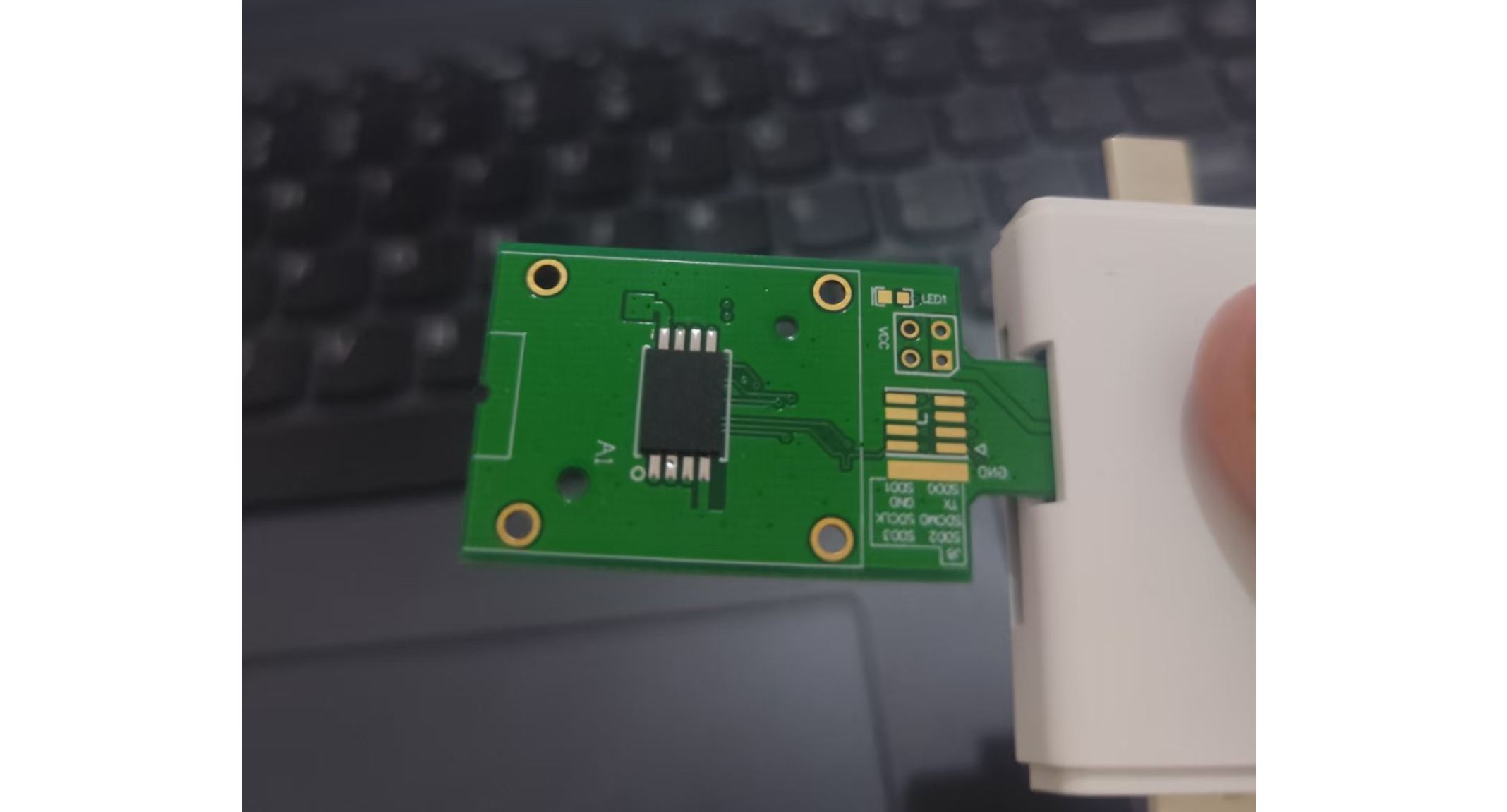

image-20250614171137674

  • 硬件是雷龙存储芯片+一个tf读卡器，随手买的三无产品。
  • 软件是则是各种工具

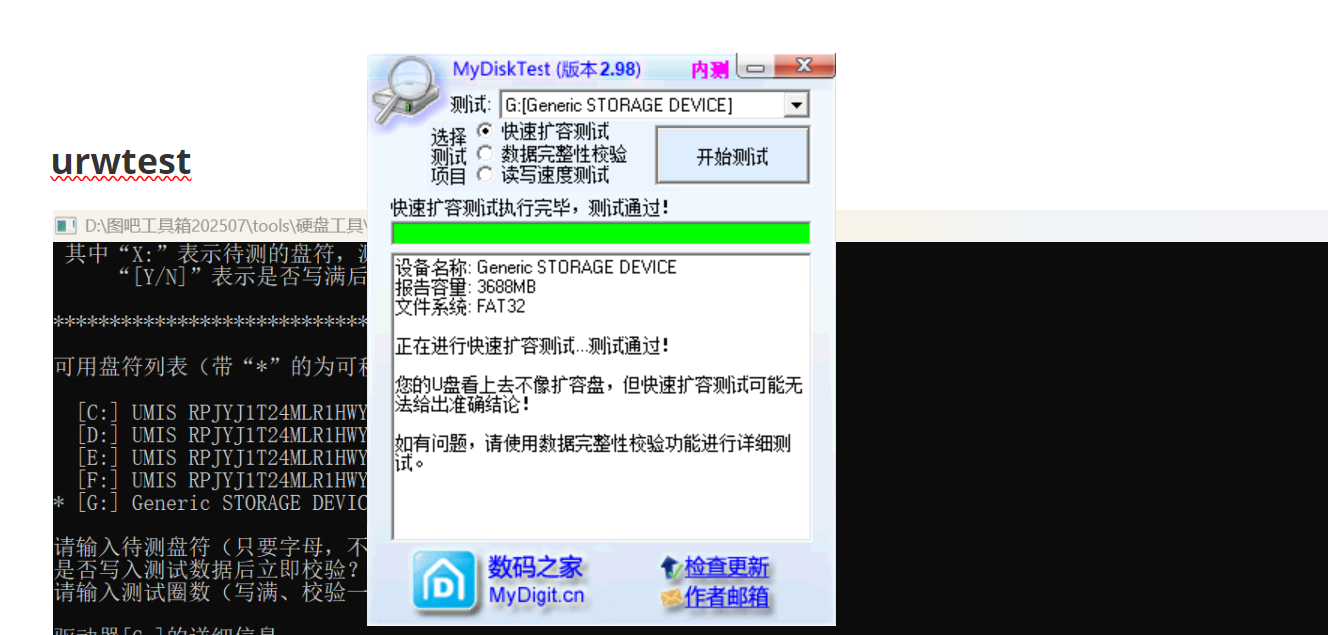

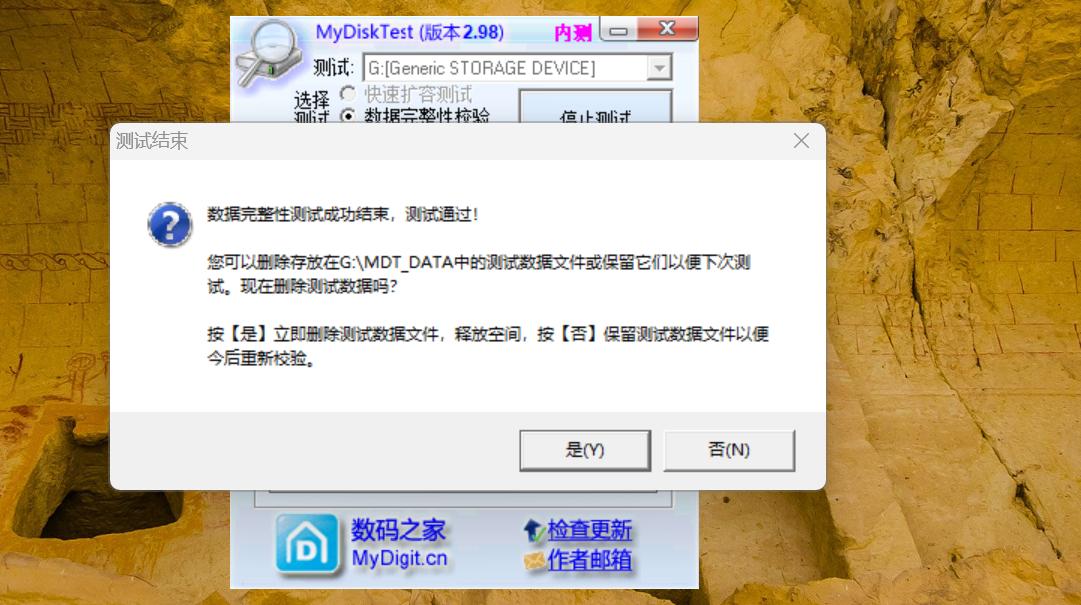

MyDiskTest

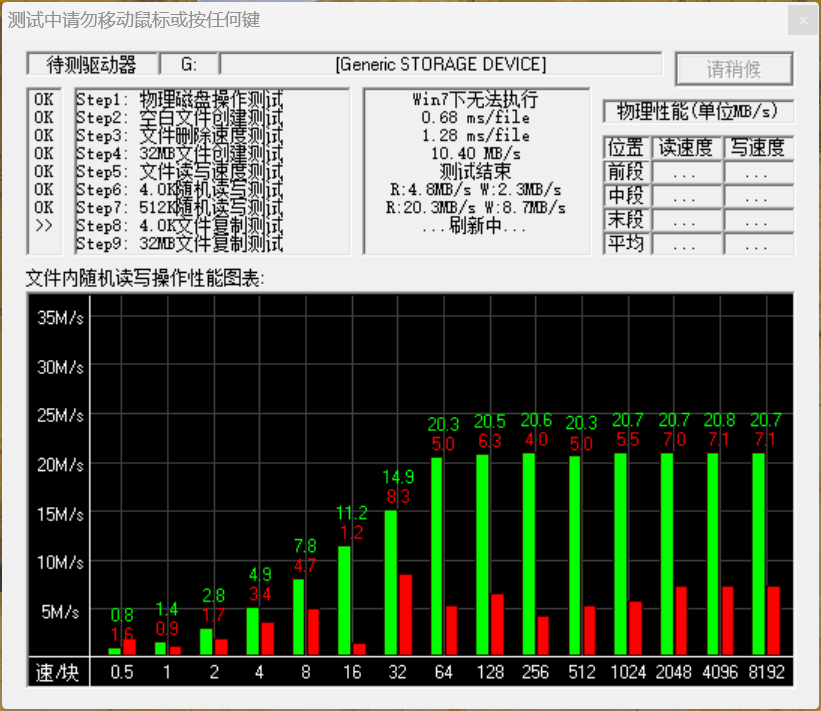

image-20250614174006711

image-20250614174219151

image-20250614175545732

urwtest

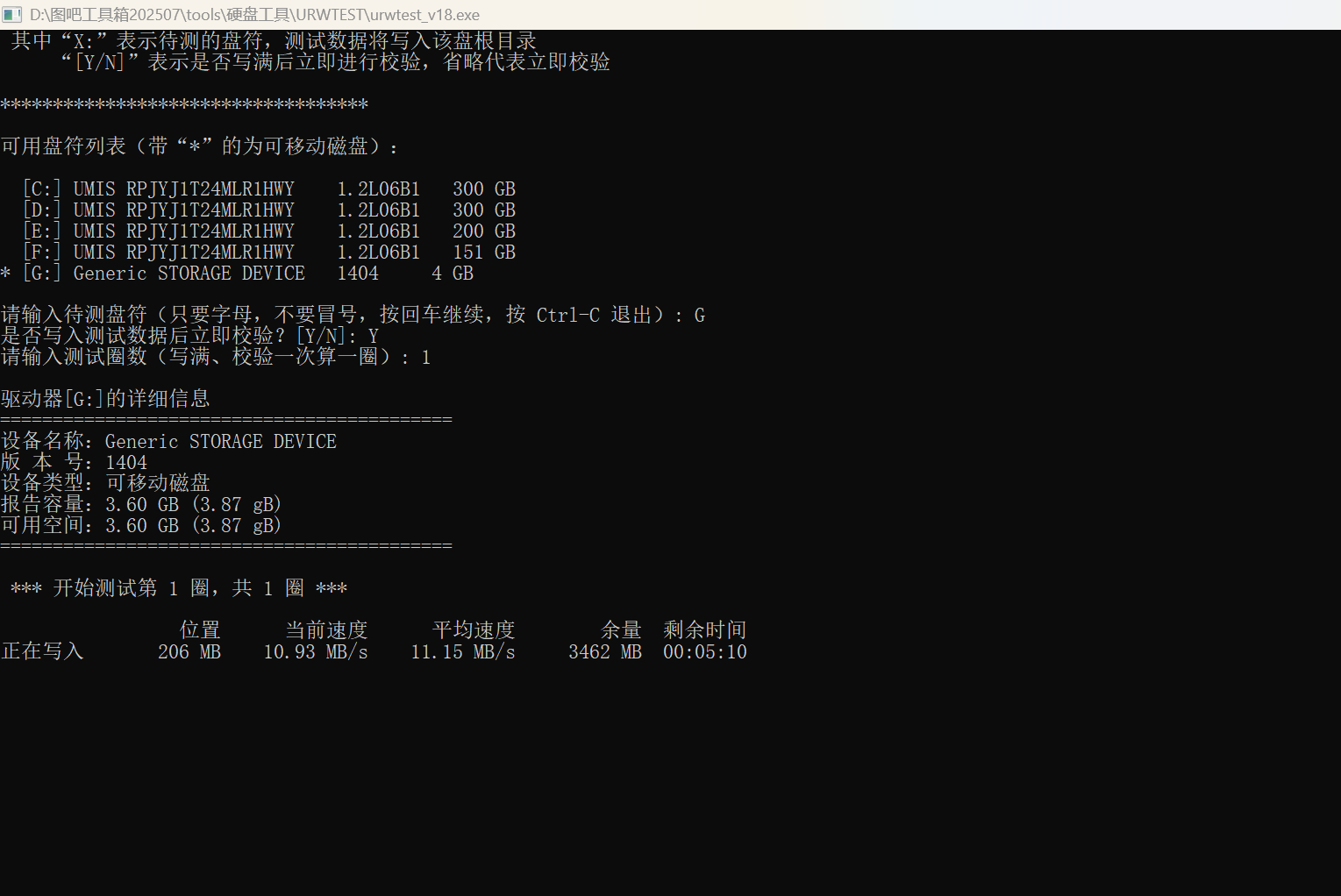

image-20250614172219211

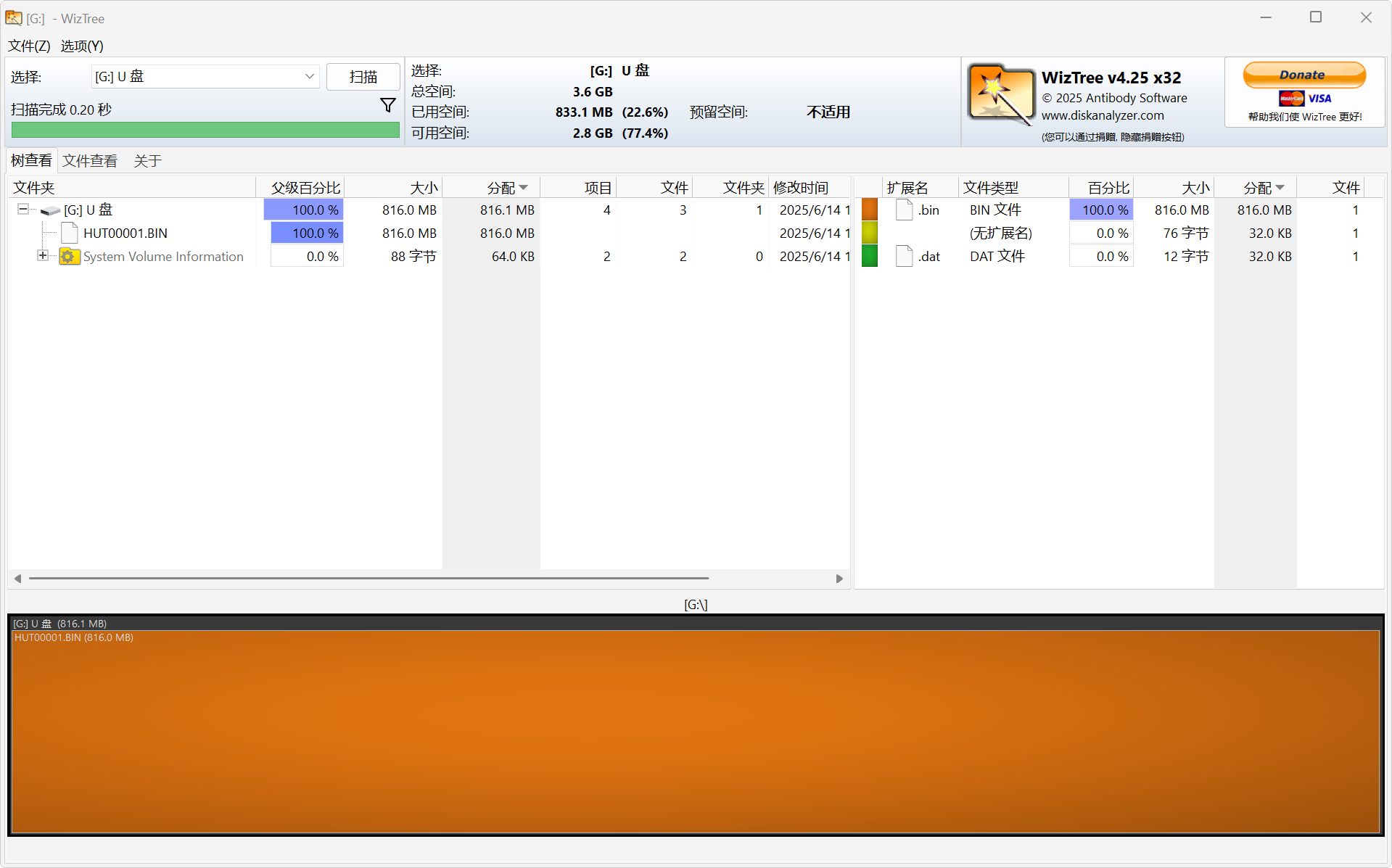

WinTree

image-20250614172318452

ATTO

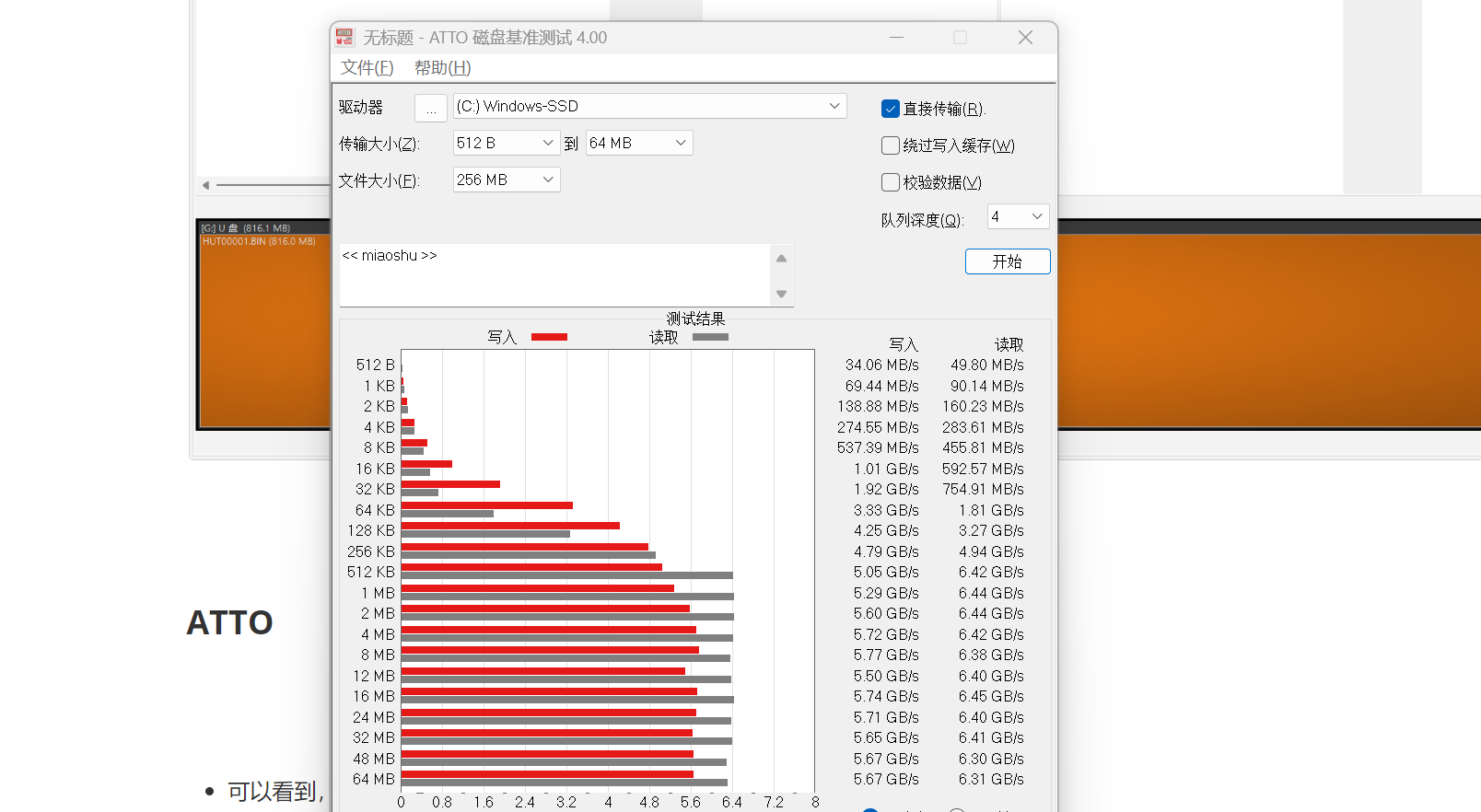

image-20250614173801287

  • 可以看到，在ATTO中更加的优秀，长时间的测试中也运行情况良好

h2test

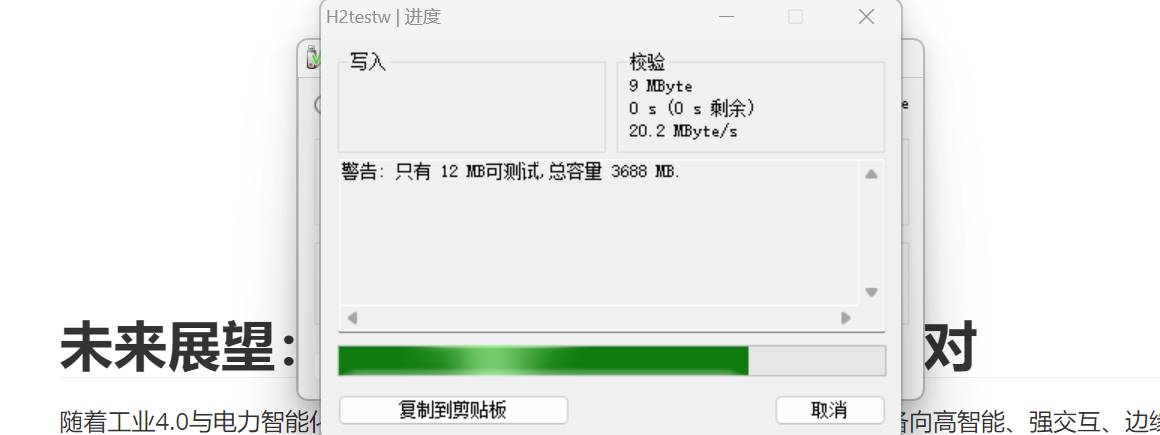

单次校验

image-20250614172926958

循环校验

image-20250614173127752

  • 在长时间的循环校验中，也是没有看见什么问题

未来展望：工业存储的发展趋势与应对

随着工业4.0与电力智能化进程的不断推进，电力测试仪器正从传统的功能性设备向高智能、强交互、边缘计算及远程运维等方向演进。这对设备的核心控制与数据存储能力提出了更高要求，尤其在以下几方面体现尤为突出：

  • 数据增长与本地存储需求提升：未来电力设备将持续产生大量运行数据、故障日志及波形信息，对本地高速存储的容量与写入性能提出更高标准；
  • 复杂算法与智能功能集成：随着边缘AI、实时分析等功能不断融入，设备主控需具备更强的计算能力与存储系统支撑；
  • 环境适应性和长期稳定性：工业现场高低温、振动、电磁干扰等因素长期存在，对存储器件的可靠性提出严苛考验；
  • 产品国产化、安全可控需求日益增强：产业链自主、安全稳定已成为核心关注方向。

在此背景下，CS创世SD NAND存储芯片以其“免驱动、自带坏块管理、接口通用、功耗低、封装小、耐环境强”等优势，展现出极强的适应性与未来兼容性。不仅满足当下电力仪表对稳定性与高可靠性的需求，也为后续设备功能升级和系统演进提供充足空间。例如，支持TF卡启动的主控平台可无缝替换，满足多型号设备统一存储方案的需要；固件可定制能力也为行业客户打造差异化方案提供支持。

未来，随着国产替代和智能制造持续推进，CS创世SD NAND有望在更多工业仪表、边缘计算节点及物联网设备中广泛应用，成为国产工业级嵌入式存储的可靠支撑。

如您对产品方案感兴趣，欢迎免费申请样片和测试板进行验证与评估，详情请访问雷龙电子官网：https://www.longsto.com/
